本教程适用于 5W UV 激光模组（紫外）与紫外平雕场镜（绿色）的适配校准
¶ 1. 准备工作
校准开始前，请提前准备以下物品及材料
|
|
|
|---|---|---|
|
|
|
设备已上电，5W UV 激光模组（紫外）与紫外平雕场镜（绿色）已正确安装。
如不匹配或需要更换激光模组，请先查看替换激光模组教程：https://youtu.be/-ZZXBVmFkyU
确保设备固件已升级至最新版本（V1.1.29 或更高）
校准过程中请关闭空气净化器，避免强风干扰标定卡位置偏移。
- 雕刻过程会产生一定的烟尘，请佩戴 N95 口罩。
¶ 2. 重要安全须知

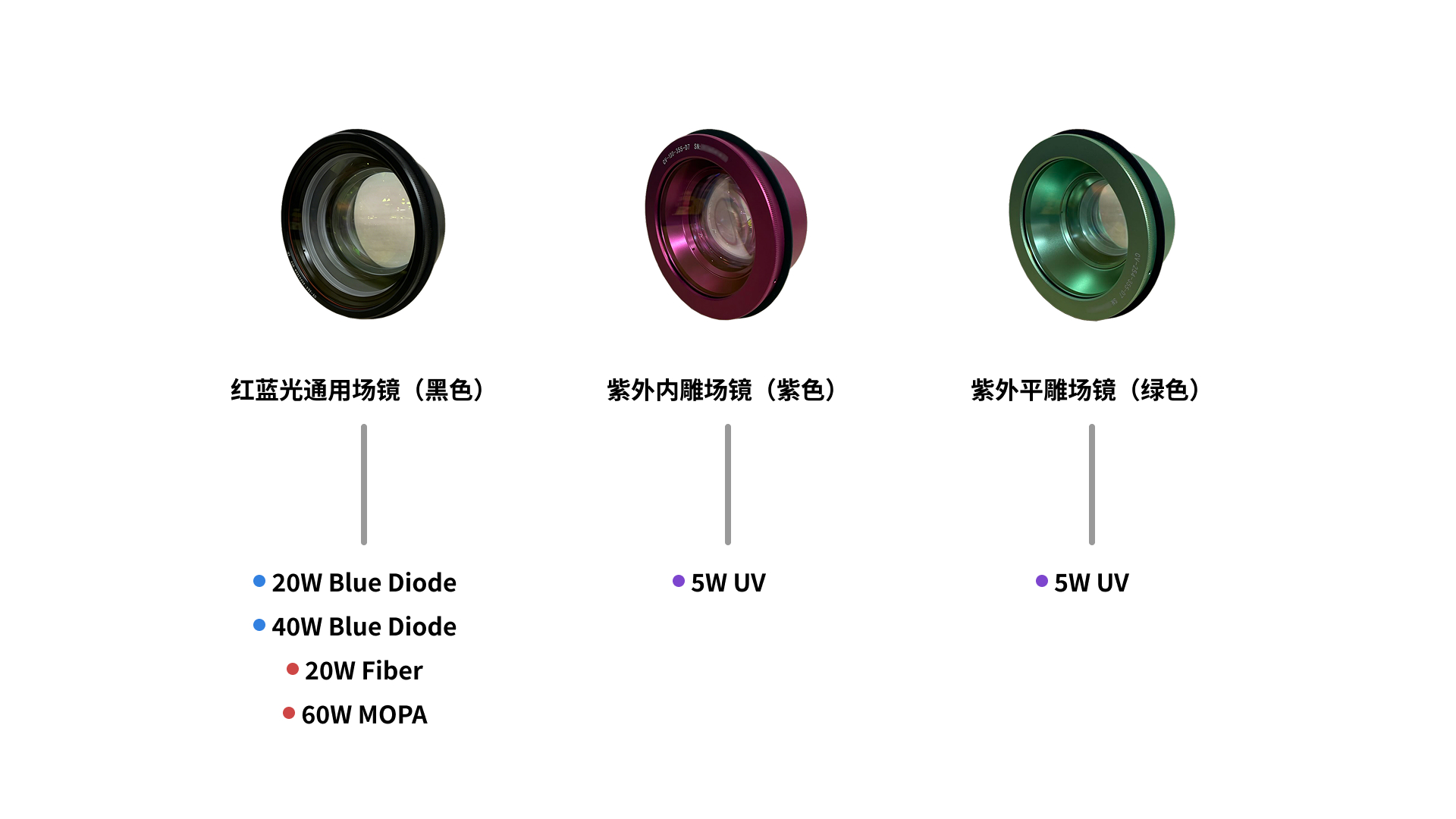

紫外平雕场镜（绿色）仅适用于 UV 激光模组（紫外），严禁与红蓝光通用场镜（黑色）混用！使用不匹配的场镜会导致场镜损毁。
校准过程中激光为不可见紫外光，请务必佩戴防护眼镜。
请勿在开盖状态下启动校准，避免灼伤。
¶ 3. 校准顺序须知

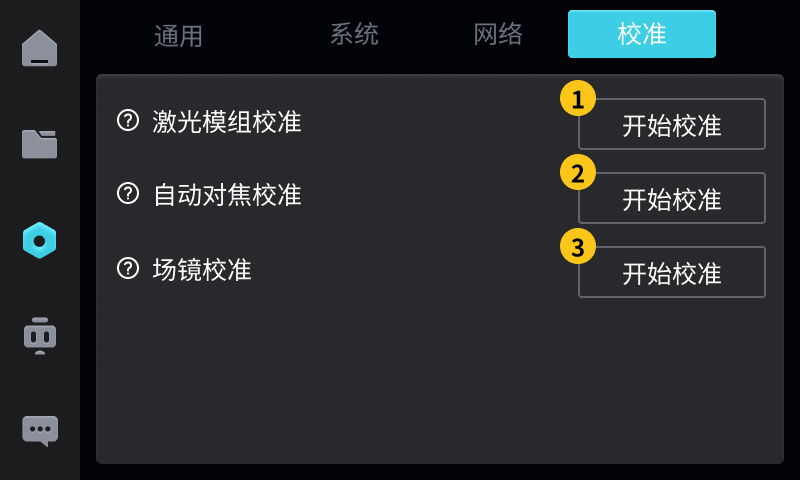

激光模组校准 → 自动对焦校准（推荐，可跳过）→ 场镜校准
请使用交互屏进行校准。
¶ 4. 故障码指南
- 校准过程中，如遇故障码弹窗，可查阅该指南
¶ 5. 开始校准
¶ 第一步：激光模组校准

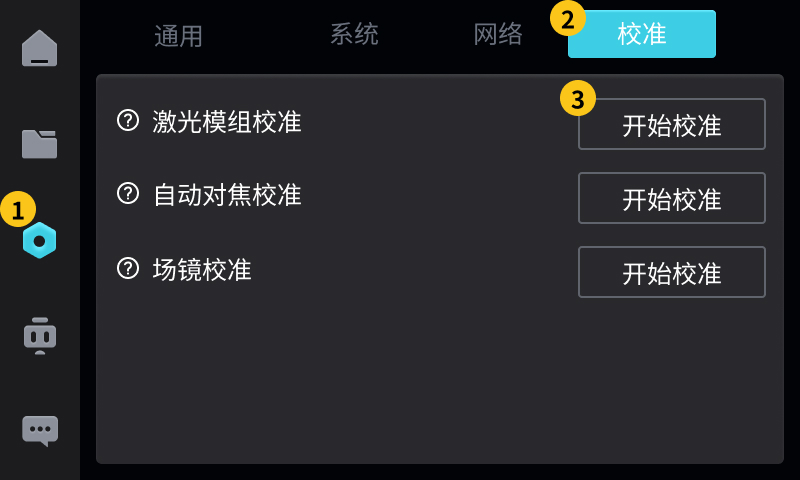

(1) 点击「设置」标签
(2) 点击「校准」页签
(3) 点击「开始校准」

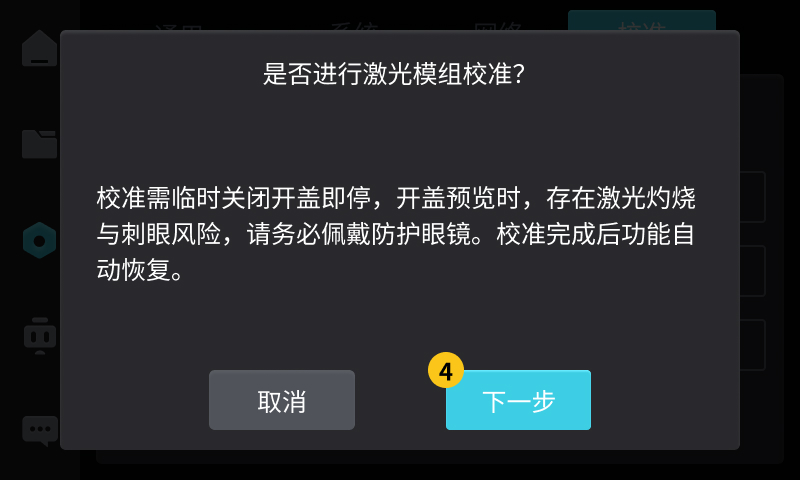

(4) 确认关闭安全保护，点击「下一步」

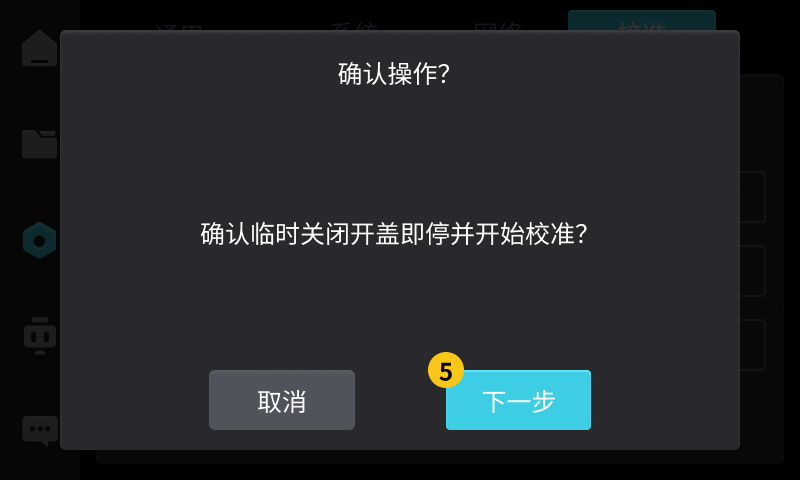

(5) 二次确认，点击「下一步」
(6) 等待设备准备

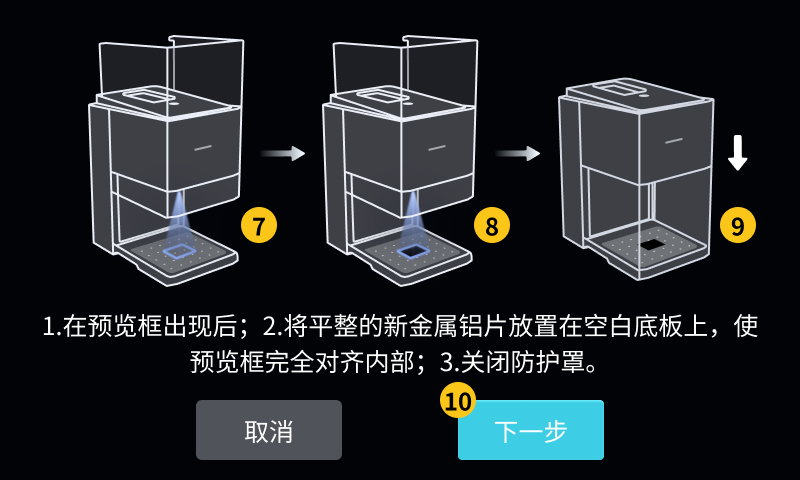

(7) 待预览框出现，打开防护罩
(8) 将平整的新阳极氧化铝片（激光模组标定卡）放置在空白底板上，使预览框完整出现在卡片内且对应边平行对齐
- 卡片必须全新、平整、无曲翘，预览框不得超出卡片，否则校准结果可能失准。
(9) 关闭防护罩
(10) 点击「下一步」
(11) 等待设备校准
- 过程中请勿打开防护罩或晃动设备，否则校准结果可能失准。

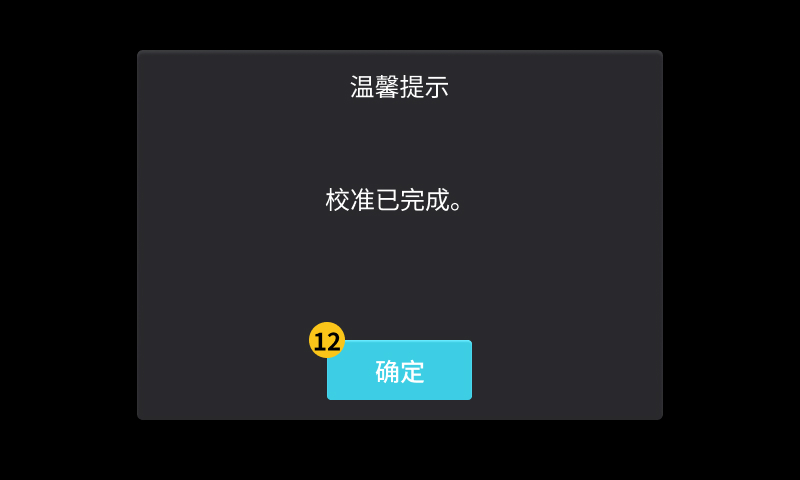

(12) 校准完成，点击「确定」，打开防护罩，取出阳极氧化铝片（激光模组标定卡）
- 校准已完成代表校准成功（无报错弹窗）
- 排气扇会延迟关闭，弹窗出现时，任务已结束
¶ 第二步：自动对焦校准（推荐，可跳过）

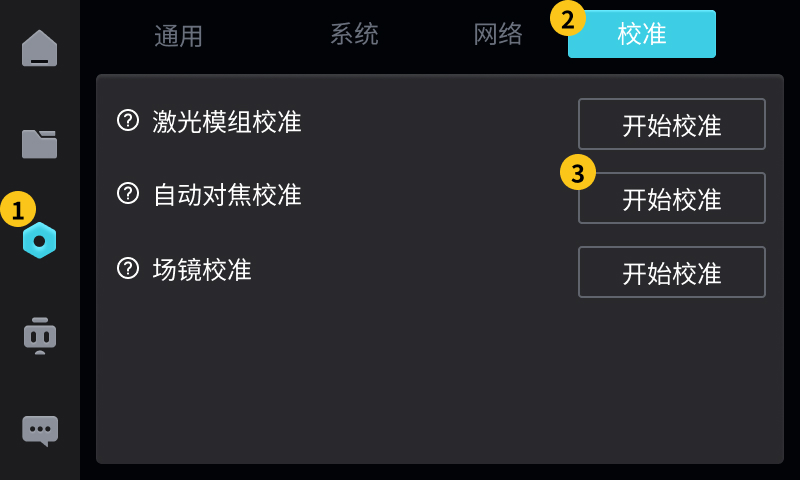

(1) 点击「设置」标签
(2) 点击「校准」页签
(3) 点击「开始校准」

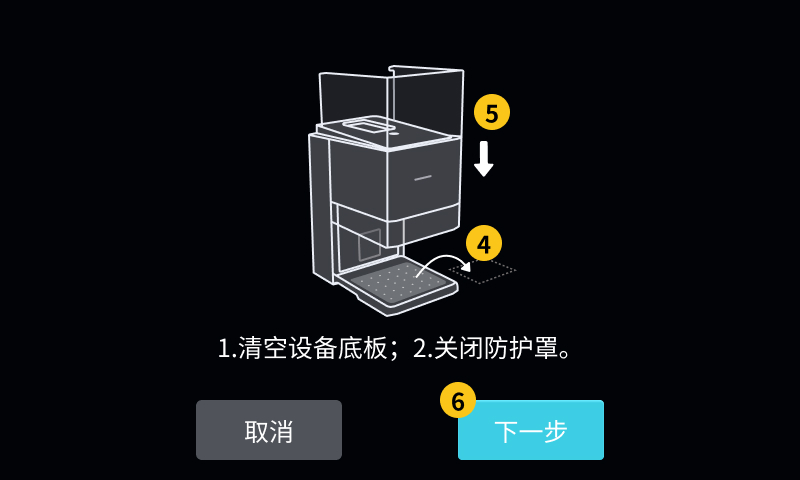

(4) 清空设备底板，确保底板干净、无杂物
- 包括移除 标定 / 雕刻支架（若有）
(5) 关闭防护罩
(6) 点击「下一步」

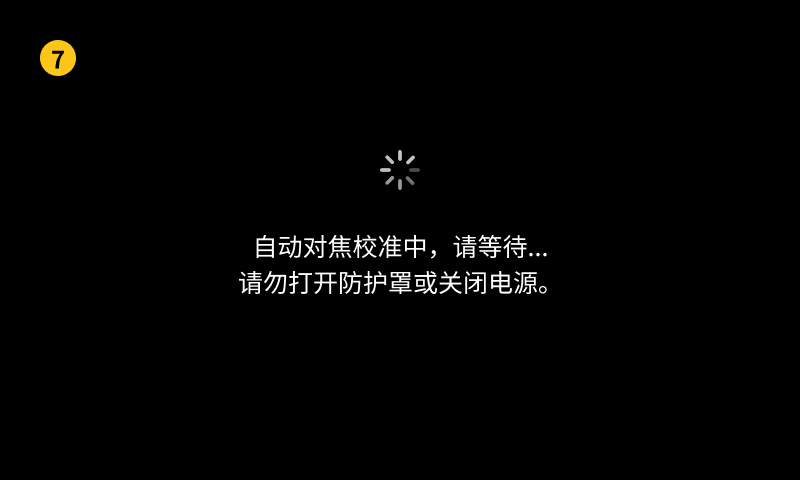

(7) 等待设备校准
- 此过程中请勿打开防护罩，也无需放置任何辅助材料，只需耐心等待（通常几十秒）

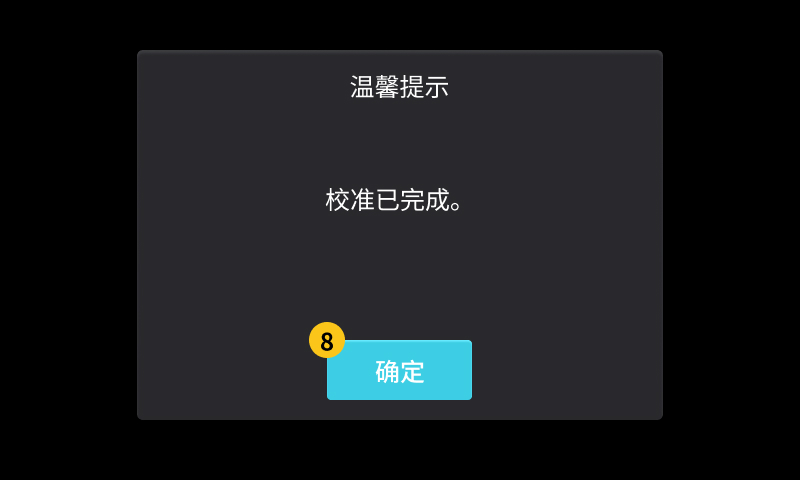

(8) 校准完成，点击「确定」
- 校准已完成代表校准成功（无报错弹窗）

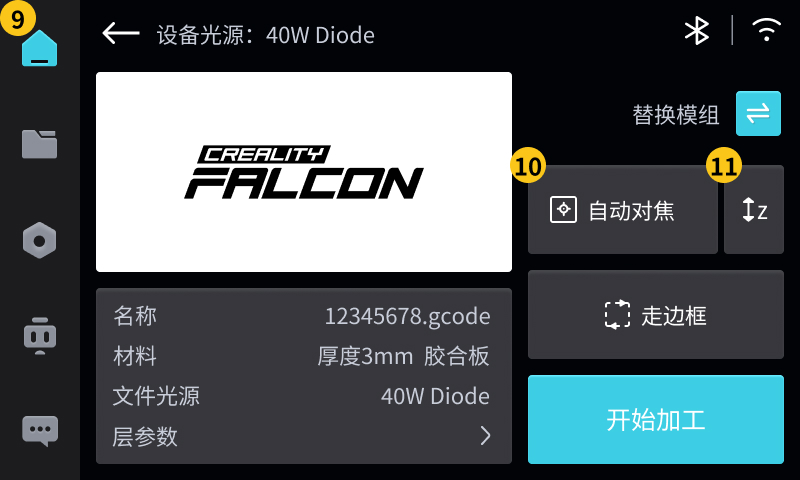

(9) 返回「工作台」，验证校准效果
(10) 点击「自动对焦」，等待自动对焦完成
(11) 点击「手动调整Z轴」

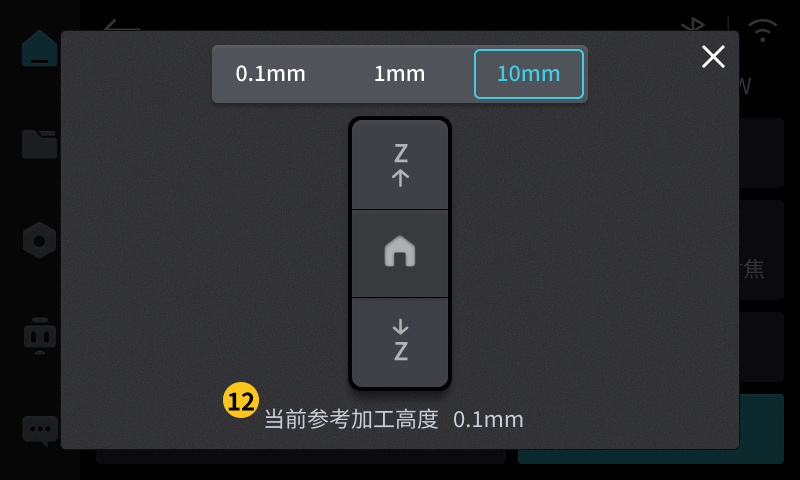

(12) 观察 “当前参考加工高度” 数值是否小于等于0.5mm。后续加工时设备将根据材料厚度自动对焦完成适配焦距。
- 0mm～0.5mm 为正常波动值
- 若大于此值，请重新进行「自动对焦校准」
- 若始终无法解决，请联系售后客服
¶ 第三步：场镜校准
(1) 点击「设置」标签
(2) 点击「校准」页签
(3) 点击「开始校准」

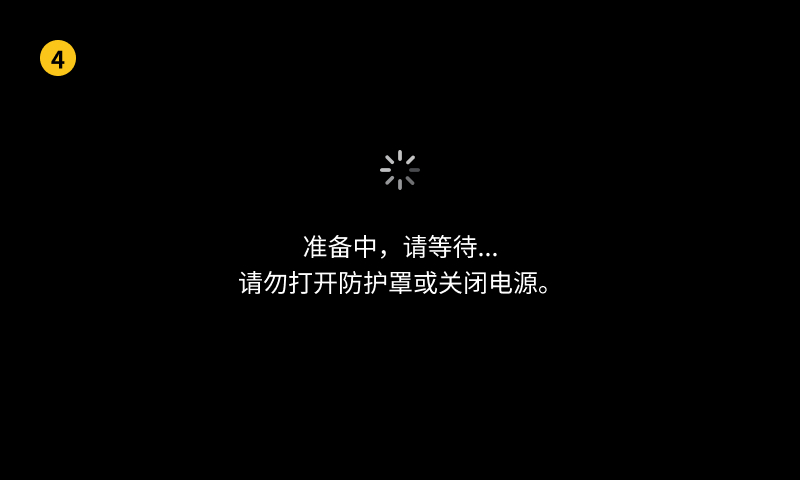

(4) 等待设备准备

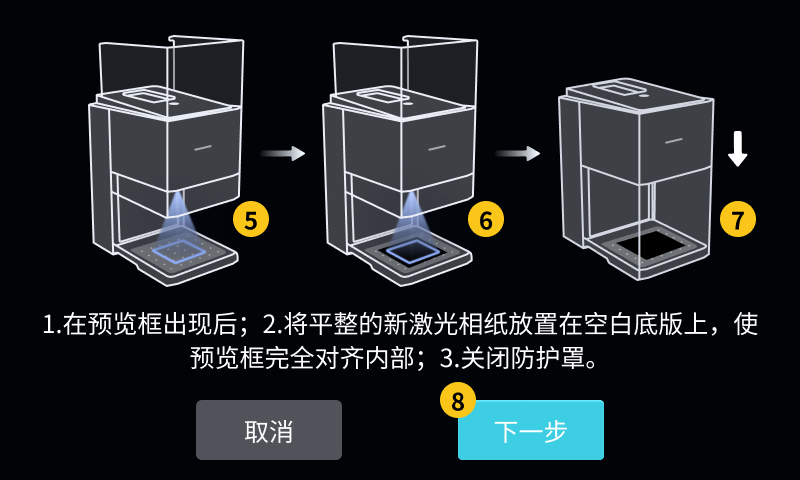

(5) 待预览框出现，打开防护罩
(6) 将平整的新相干纸（场镜标定卡）放置在空白底板上，使预览框完整出现在卡片内且对应边平行对齐
- 卡片必须全新、平整、无曲翘，预览框不得超出卡片，否则校准结果可能失准。
(7) 关闭防护罩
(8) 点击「下一步」

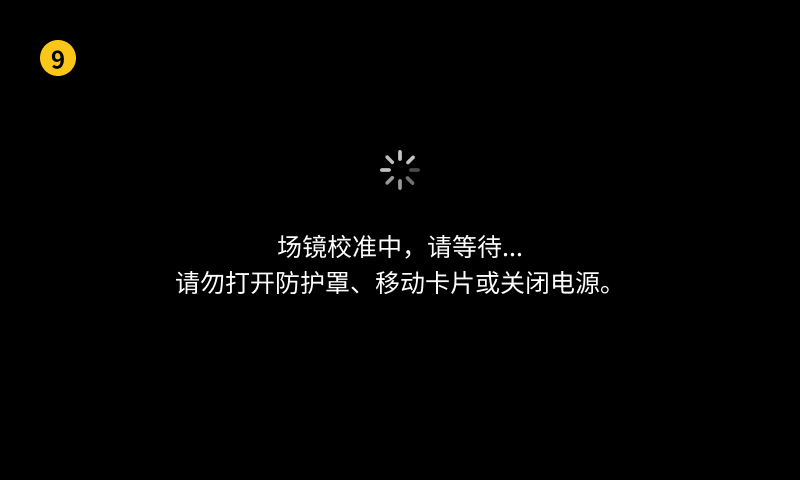

(9) 等待设备校准
- 过程中请勿打开防护罩或晃动设备，否则校准结果可能失准。
(10) 校准完成，点击「确定」，打开防护罩，取出相干纸（场镜标定卡）。
- 校准已完成代表校准成功（无报错弹窗）
- 排气扇会延迟关闭，弹窗出现时，任务已结束
¶ 6. 校准完成
现在您的 UV 激光模组 + 紫外平雕场镜（绿色）已完成全部校准，可以安全、精准地投入生产使用。
- 校准完成后，「开盖即停」会自动重新开启。但为确保安全，建议自行检查开盖即停是否开启，避免漏光造成伤害。

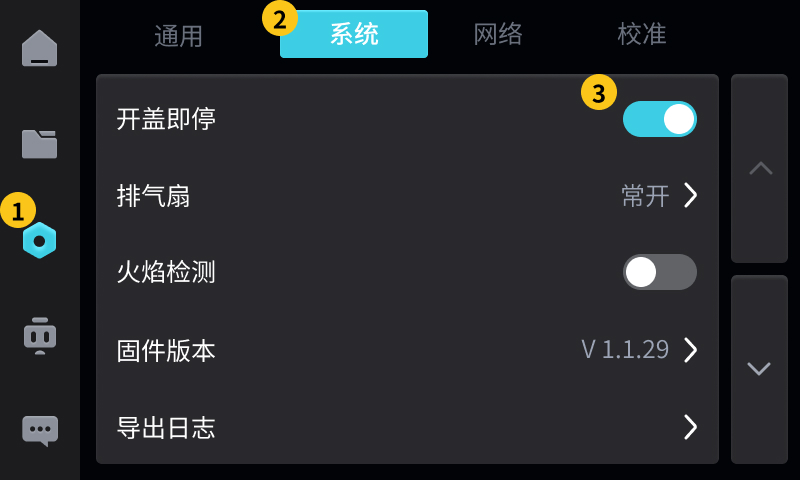

- (1) 点击「设置」标签
- (2) 点击「系统」页签
- (3) 确认「开盖即停」开关是否开启，若关闭，请开启
