¶ 1. 概述

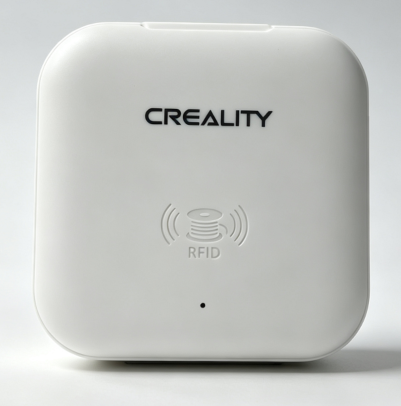

独立 RFID 耗材读取器用于为 SPARKX 3D 打印机提供 RFID 耗材识别功能。
¶ 2. 包装清单
 |
 |
- RFID 耗材读取器*

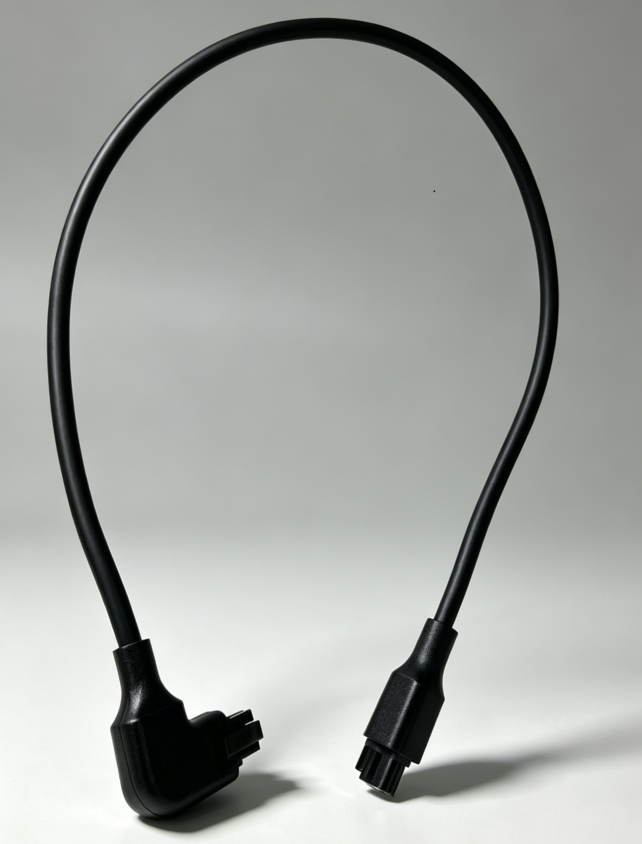

- 双头6pin RS485通讯线
- 说明书
RFID 耗材读取器*：支持同时连接 i8打印机。
¶ 3. 使用方法
¶ 3.1 连接RFID 耗材读取器

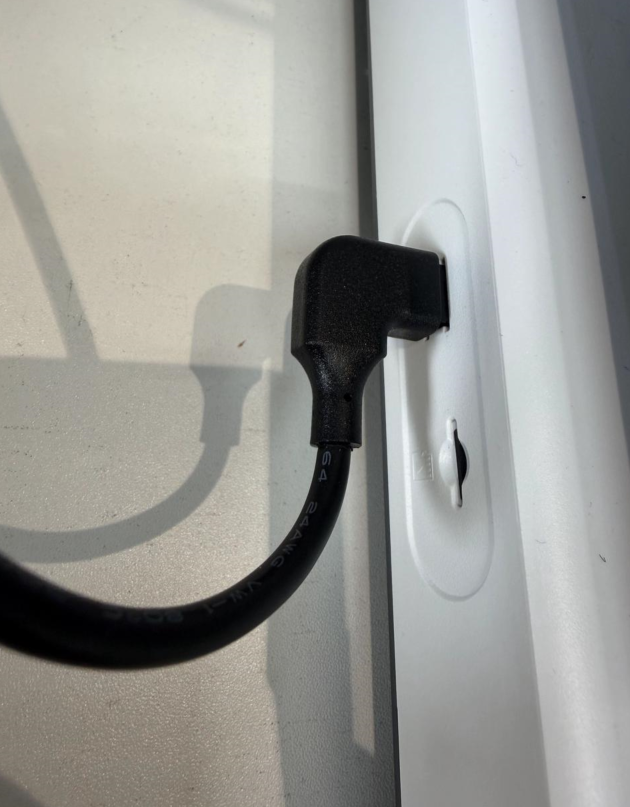

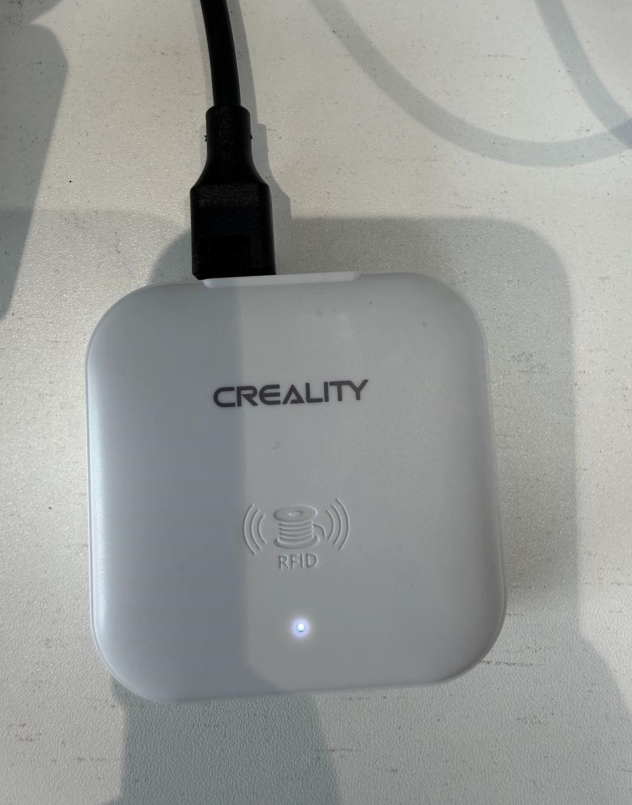

将双头 6pin RS485 通讯线，分别连接至 RFID 耗材读取器与 i8 打印机的 6pin 通讯接口。
 |
 |
¶ 3.2 读取耗材 RFID 标签

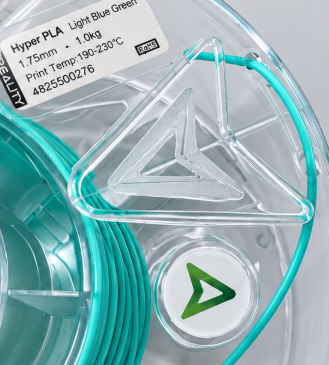

将 RFID 耗材读取器贴近耗材线轴上的 RFID 标签；听到 “滴” 提示音，即代表模块已读取该耗材参数。
注意：RFID 模块单次仅可读取一卷耗材信息。重复录入时，新耗材数据将覆盖原有耗材数据。
¶ 3.3 装入耗材
- 将耗材放置在 i8 料架支架上。
- 把耗材端头插入进料气动接头，沿铁氟龙管推送耗材，直至耗材送入工具头、无法继续推进。
- 工具头检测到耗材送入后，耗材参数会自动上传至 i8 打印机，匹配成功后，打印机屏幕展示耗材信息。
注意：耗材识别成功后，仅支持查看耗材信息，不支持编辑修改。
¶ 3.4 退出耗材
执行手动退料。耗材从工具头退出后，系统将自动清除当前耗材信息及 RFID 模块中的缓存数据。
¶ 4. 参数规格
| 参数项 | 规格 |
| 产品名称 | RFID 模块 |
| 型号 | RM01 |
| 尺寸 | 65.38×65.38×22.25 mm |
| 净重 | 48g |
| 输入电压 | 24 V，150 mA |
| 功率 | 3.6 W |

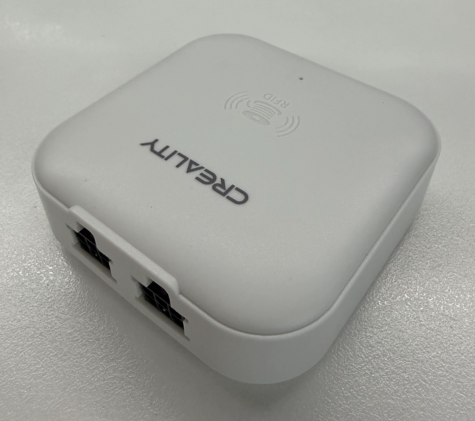

| 接口 | 2个 6pin RS485口 |
| 通讯线长 | 45cm |
