¶ TP-01延时摄影模组
TP-01延时摄影模块，专为SPARKX I7系列3D打印机研发设计，为外置摄影设备提供更加专业的控制方式，通过将每一层打印过程中捕捉到的静止图像合成视频，进而实现延时摄影效果。
¶ 工作原理
通过打印机发送快门信号，以触发外置摄影设备的快门操作，通过将每一层打印过程中捕捉到的静止图像合成视频，进而实现延时摄影效果。
¶ 支持的摄影设备
使用手机拍摄
|
手机系统
|
版本
|
|
Android
|
需要Android 12或更高版本
|
|
iOS
|
需要iOS 16或更高版本
|
|
HarmonyOS
|
需要HarmonyOS 4.2.0或更高版本
|
使用相机拍摄
|
相机品牌
|
机型
|
| SONY | a7C2/a7M4/a7R5/FX30/a6700 |
| Canon | EOS R7/ EOS R6/EOS R50 |
| Nikon | Z30/Z6II |
¶ 包装内容物清单
TP-01延时摄影主板*1
Type-C数据线（长度0.5m)*1
固定螺丝（M3*6，4颗）
说明书*1

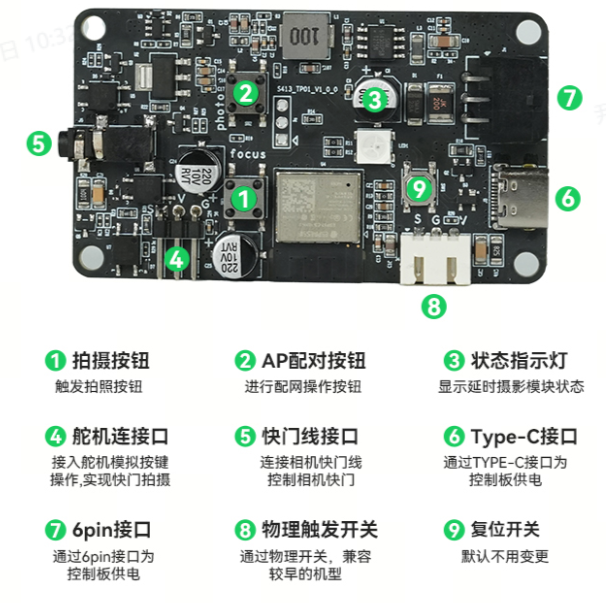

接口及按键说明：
¶ 外壳组装教程
外壳需要自行打印组装，下载外壳模型文件以及获取组装教程请扫描二维码或访问crealitycloud.com，您也可以咨询客服获取模型链接。
打印好的外壳如下
 |
 |
将延时摄影模块放入外壳中，注意检查接口是否对齐预留孔位；将按键安装在PCB板的按键位上
 |
 |
合上盖板，注意按键与预留孔位对齐；翻转至背面，将四颗螺丝拧入对应孔位，锁紧固定
 |
 |
安装外壳后外观如下：
¶ 使用指南
¶ 打印机设置与连接
¶ 延时模块配网
长按左侧按钮，进入AP配对模式，在手机WIFI页面寻找并连接：
WIFI:Creality_Time_Lapse
密码:12345678
请在浏览器输入并访问192.168.236.1 ，进入配对；

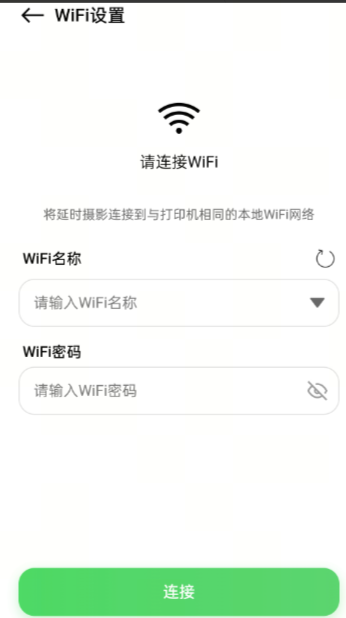

请在WIFI连接页面，选择与打印机同一局域网的WIFI账号

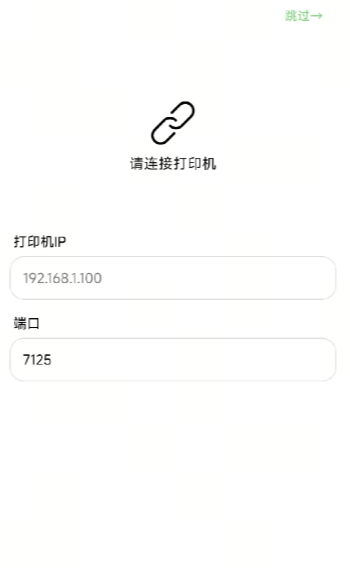

¶ 2.打印机配对
请输入同一网段下的打印机的IP地址（打印机IP地址可点击设置——WLAN查看），连接即可
 |
 |
¶ 切片软件设置
打开切片软件

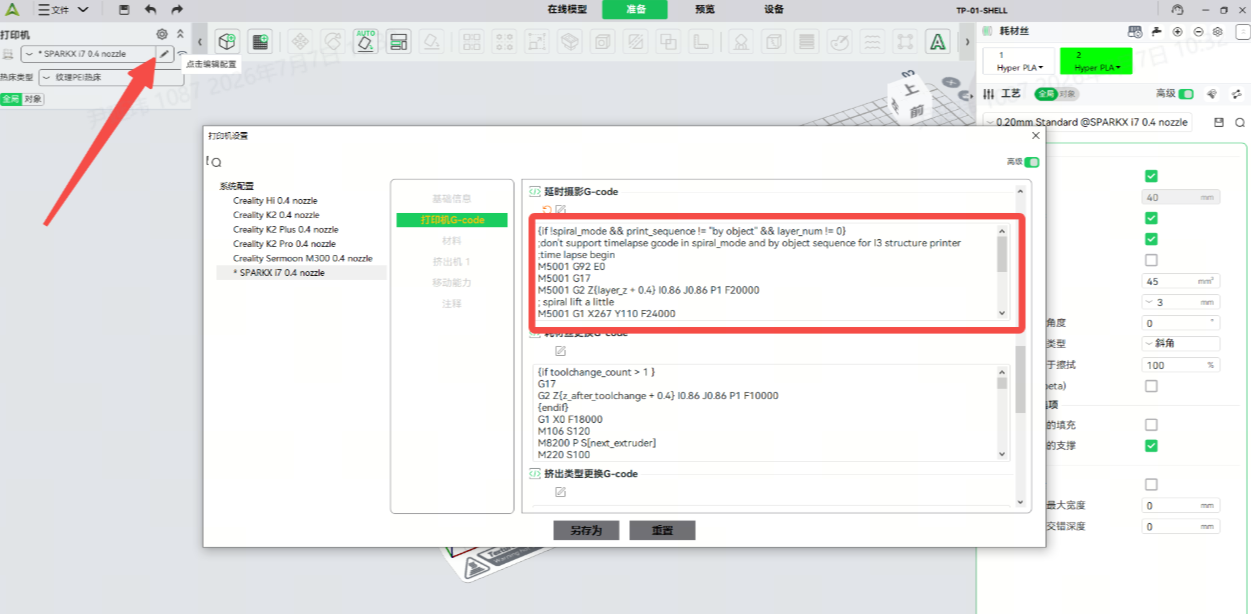

修改延时摄影G-Code代码

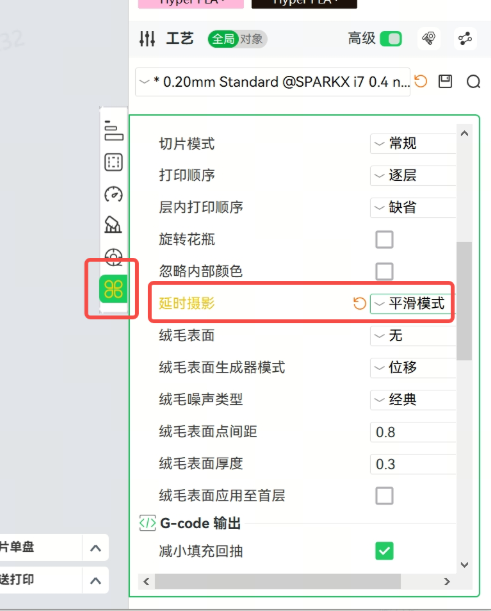

开启延时摄影-平滑模式
¶ 摄影设备连接
¶ 有线快门线连接
使用2.5MM模拟快门线，连接相机进行拍照
¶ 无线蓝牙拍摄连接

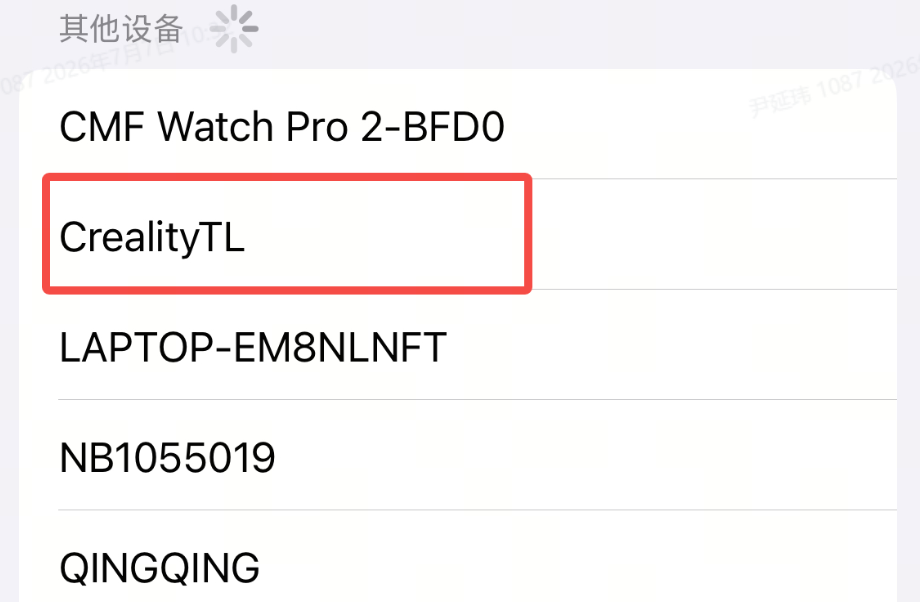

请在手机蓝牙页面搜索设备”CrealityTL“，点击配对连接即可

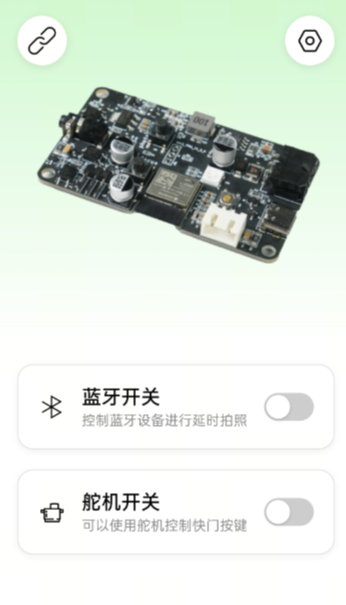

¶ 舵机拍摄连接
外接9G舵机控制机械摇臂，触发快门（需自备舵机与打印件）
¶ 视频合成
通过延时摄影模块拍摄得到若干照片，使用带有视频合成功能的视频编辑软件（手机APP、电脑软件）将照片合成为延时摄影视频即可
¶ 状态指示灯说明
| 灯光 | 状态 | 解决方案 |
| 绿灯呼吸灯 | 机器待机工作 | 正常情况，无问题 |
| 白灯呼吸灯 | 机器正在执行拍摄任务 | 正常情况，无问题 |
| 红灯常亮 | 与打印机器通讯断联 | 检查WIFI连接情况/检查TP-01与打印机能否通讯 |
