¶ i7 工具头连接线
工具头连接线用于连接打印机主板与工具头电路板，为工具头供电并传输控制信号和传感器数据，确保挤出机、热端加热组件、温度传感器及风扇等部件正常工作。
¶ 所需工具
新工具头连接线
购买链接：
天猫：i7 工具头连接线
京东：i7 工具头连接线
H2.0内六角扳手
镊子
¶ 操作步骤
进行操作前请将机器电源关闭、电源线拔出！
¶ 拆除旧工具头连接线

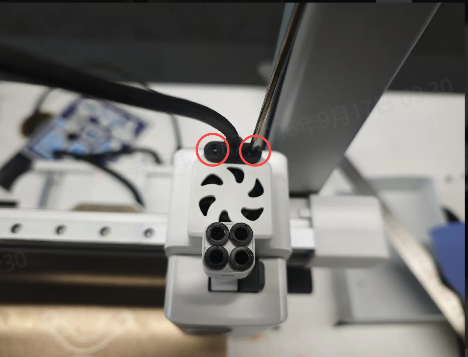

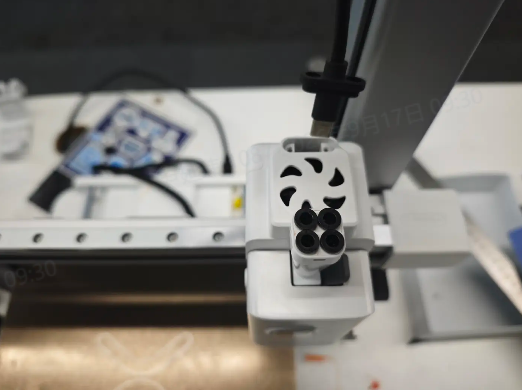

使用H2.0内六角扳手拆除工具头顶部的Type-C连接线
 |
 |

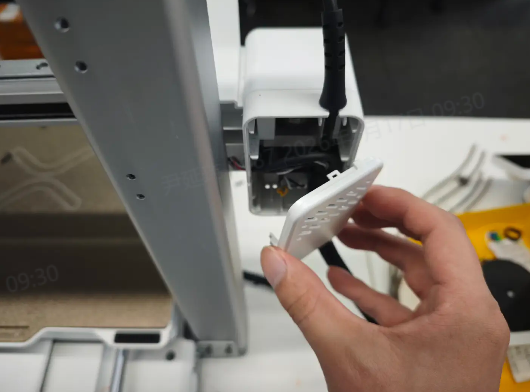

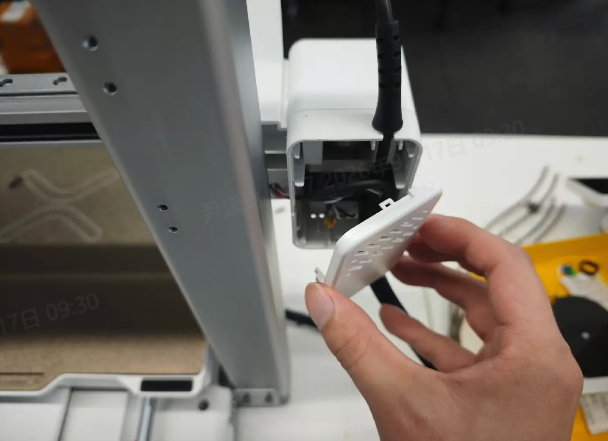

拆卸X轴左侧电机壳后方的盖板，露出端子；
 |
 |

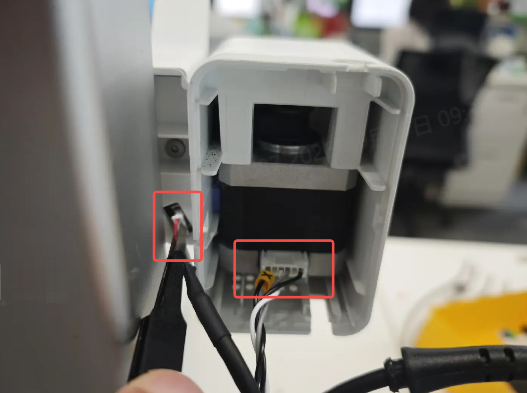

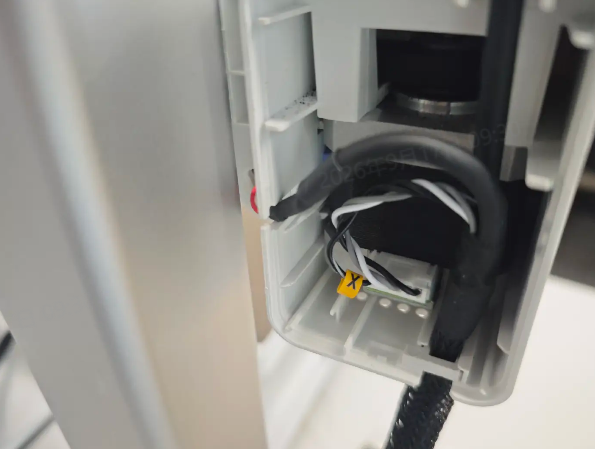

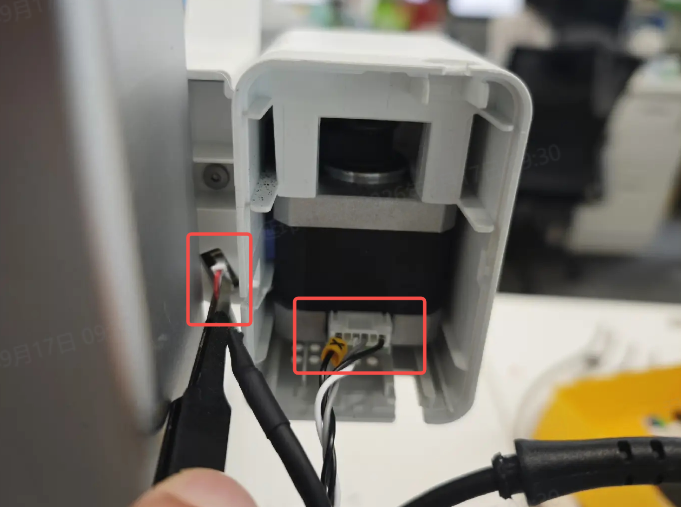

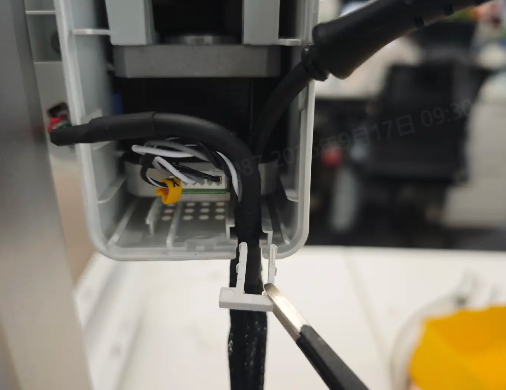

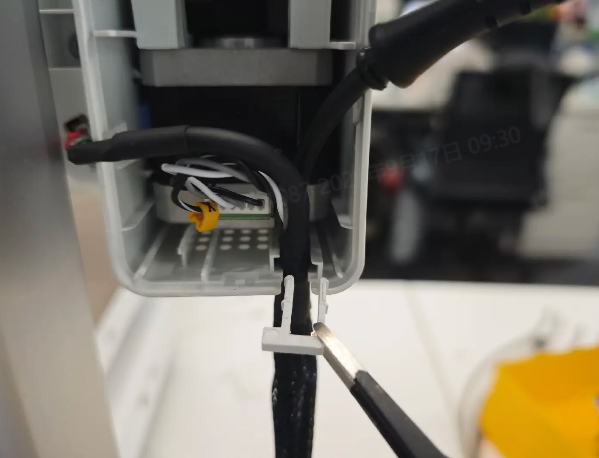

取下电机和摄像头端子，可借助镊子取出；取下线缆卡扣，将连接线取出
 |
 |
 |

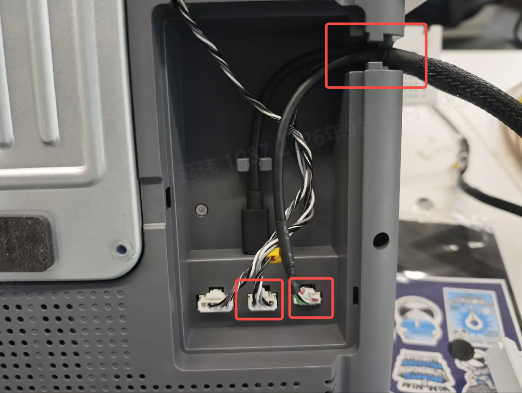

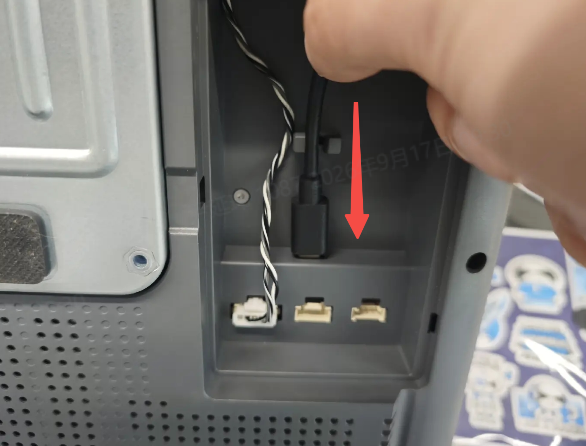

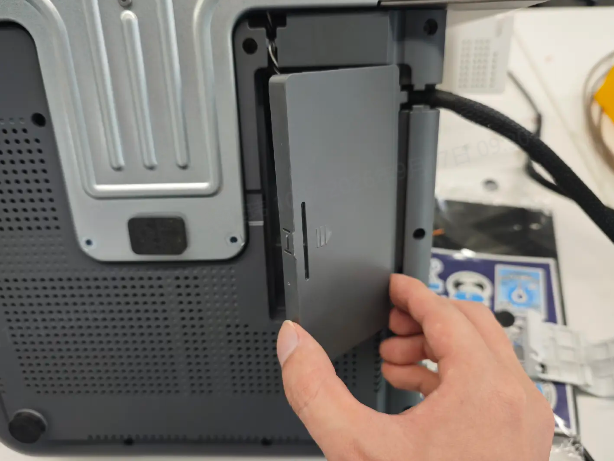

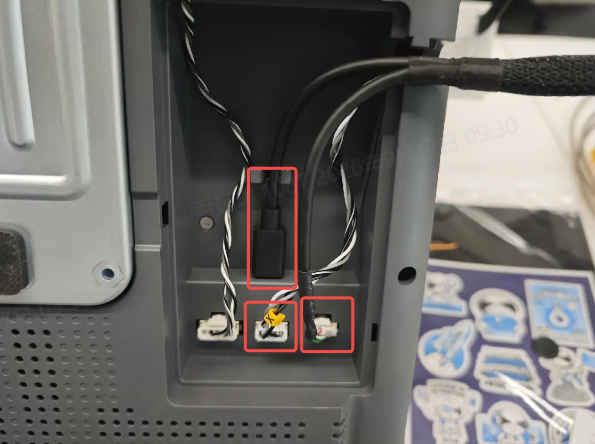

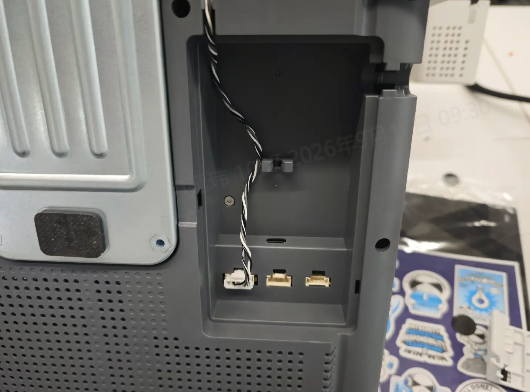

将机器放倒（注意不要压到屏幕！），取下底部盖板，露出端子和接线，将端子和Type-C连接线取下，拆卸完成
 |
 |
 |
¶ 安装新工具头连接线

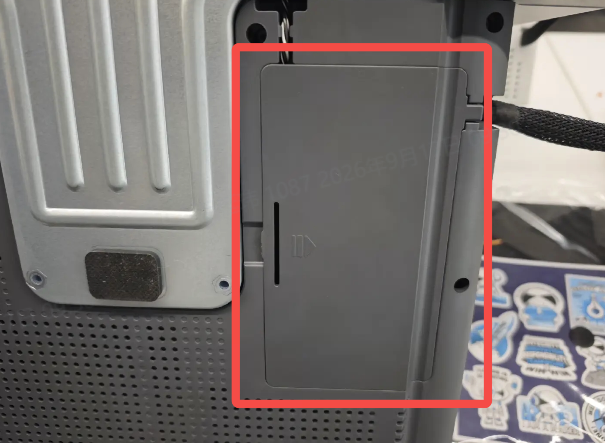

取出新连接线，插上底部端子和Type-C连接线，将线缆卡入卡槽后，盖上底部盖板，将机器摆正
 |
 |
 |

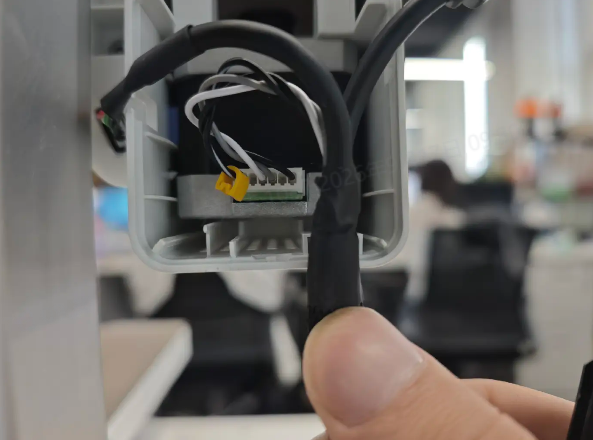

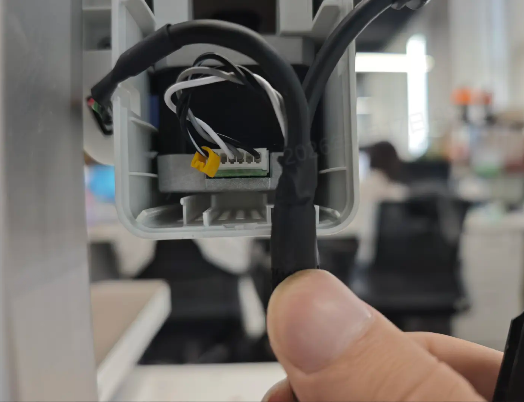

将线缆另一端端子分别连接电机、摄像头，将线缆卡入外壳对应位置，卡入卡扣后盖上盖板
 |
 |
 |
 |

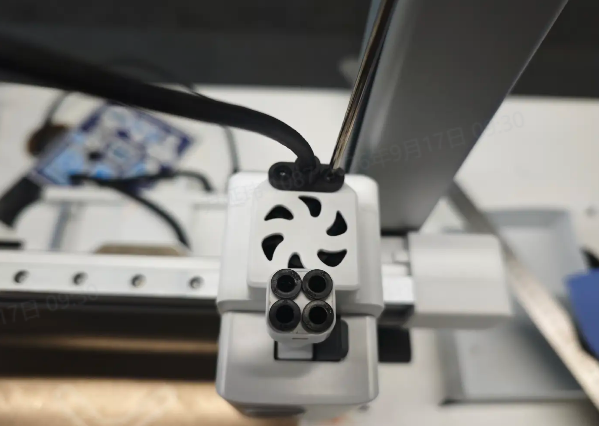

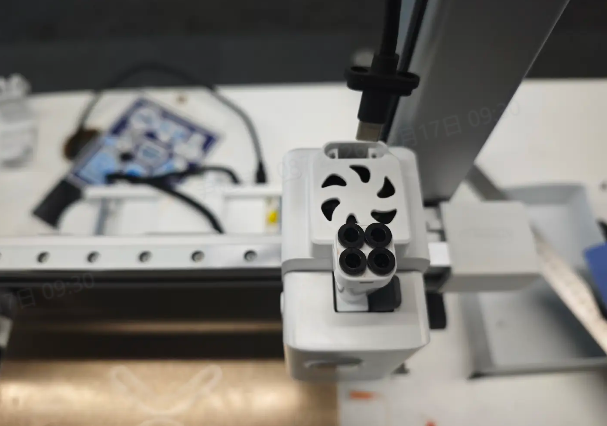

将另一端的Type-C插入工具头，拧紧两颗固定螺丝
 |
 |
