更换步骤较为复杂,我们强烈建议先完整观看视频指南或本Wiki内容,再进行更换操作。
用于自动校准喷嘴与平台间的距离的传感器,确保首层打印平整附着。
H2.0内六角扳手
为了您的人身安全和避免机器损坏,开始更换步骤前请关闭电源并拔下电源线,请勿带电操作!
操作前请确认热床、热端已完全降温,避免烫伤!

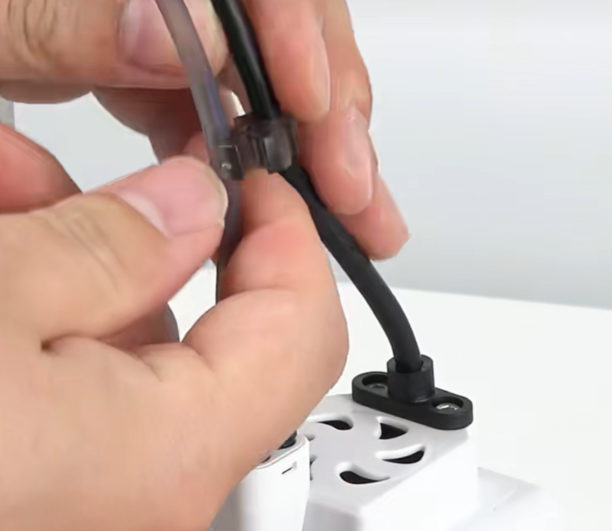

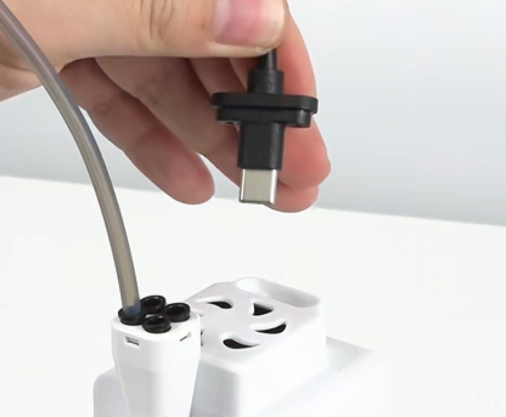

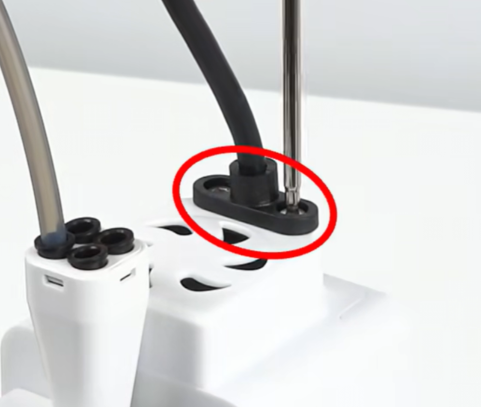

拆除料管与工具头线固定的线扣,使用内六角扳手取下工具头数据线的两颗固定螺丝并拔下工具头数据线
![]() |
![]() |
![]() |

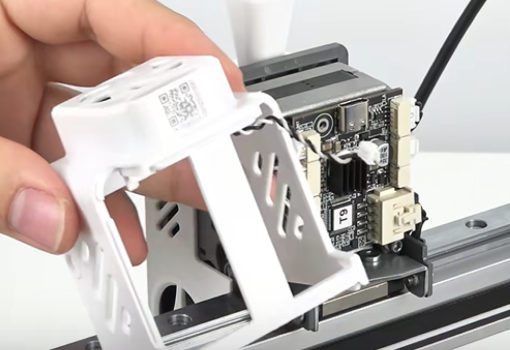

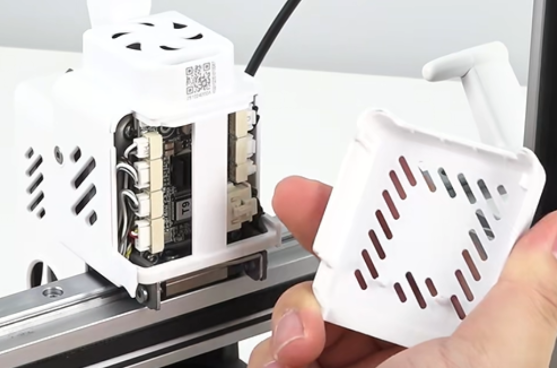

取下工具头后盖,拔掉挤出电机散热风扇端子;可使用镊子辅助操作
![]() |
![]() |

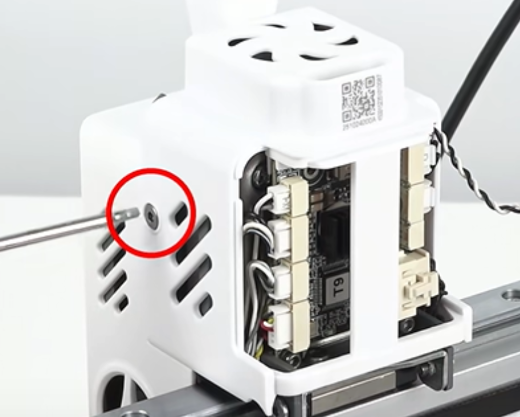

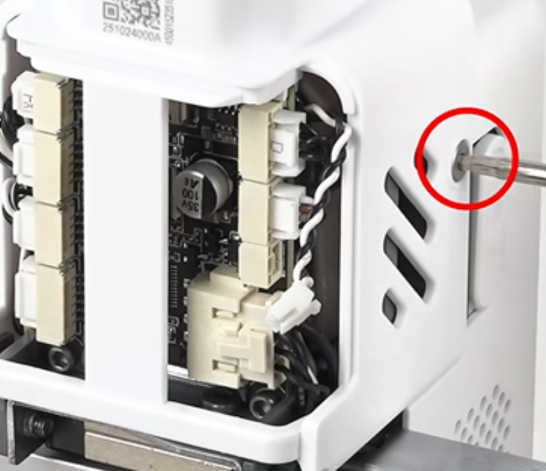

拧下左右两侧固定挤出机后壳的螺丝,取下挤出机后壳
![]() |
![]() |
![]() |

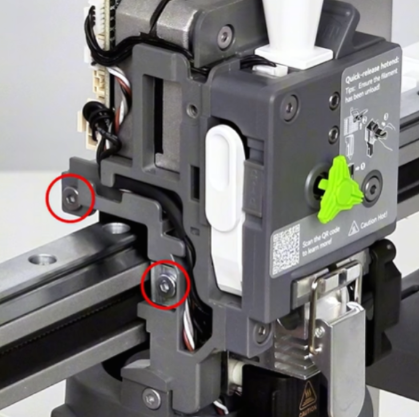

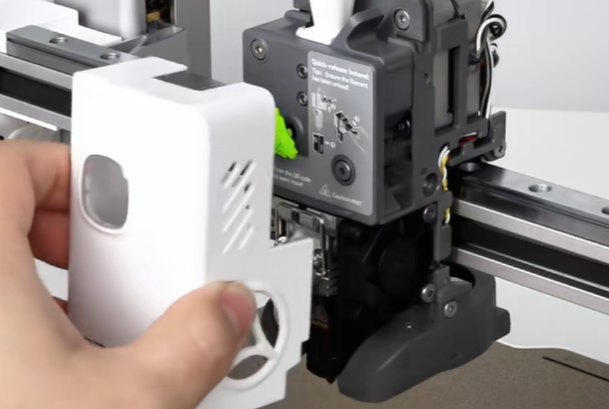

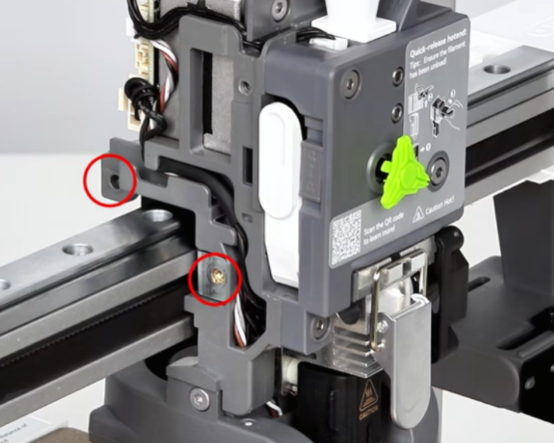

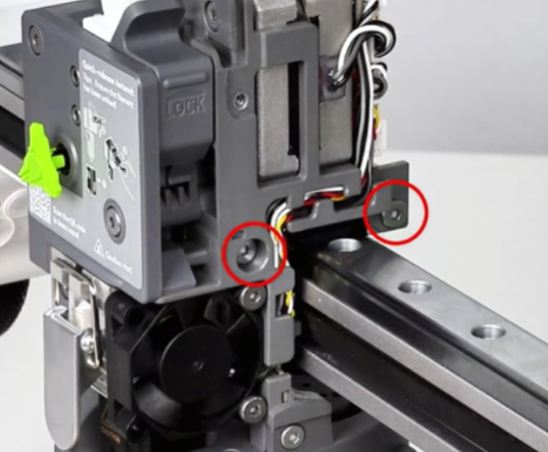

取下工具头前盖,拧下固定工具头的四颗螺丝,取下工具头
![]() |
![]() |
![]() |
![]() |

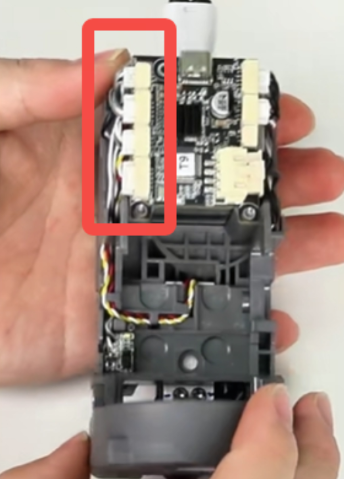

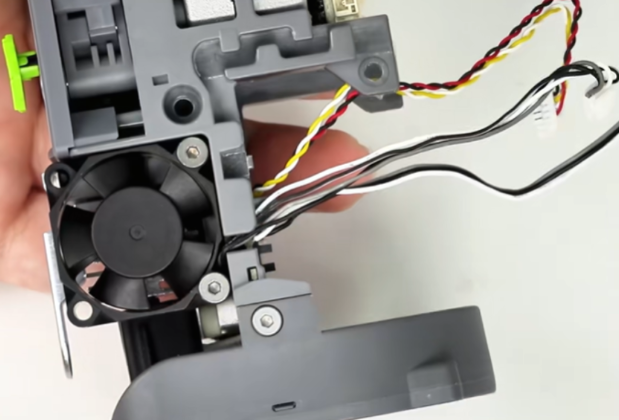

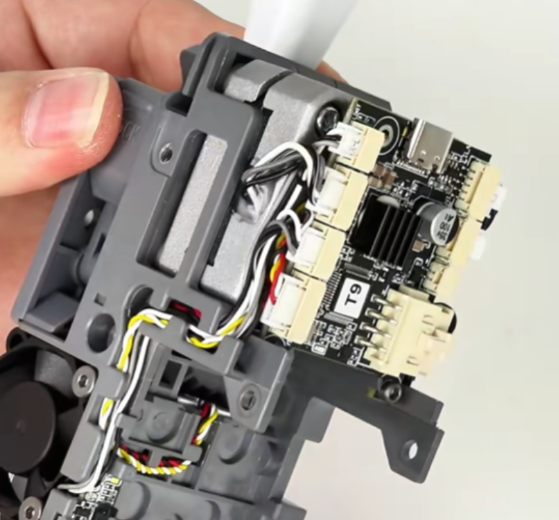

将工具头主板面朝向自己,拔掉左侧的接线端子,并将线材从理线槽内取出
![]() |
![]() |
![]() |

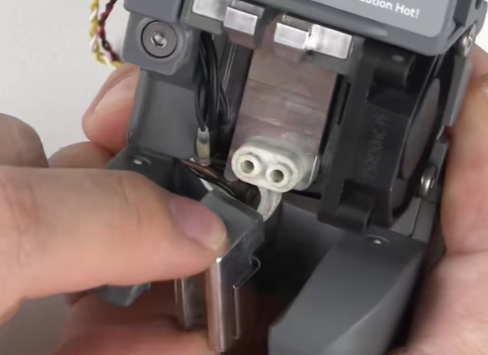

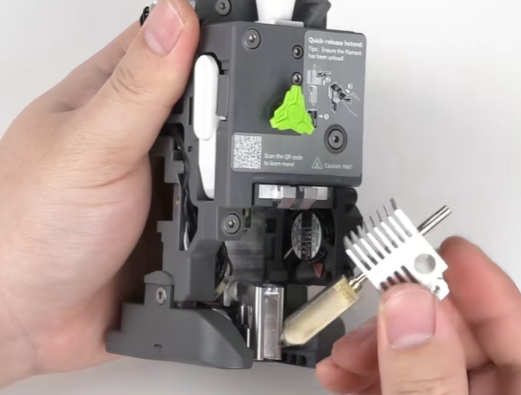

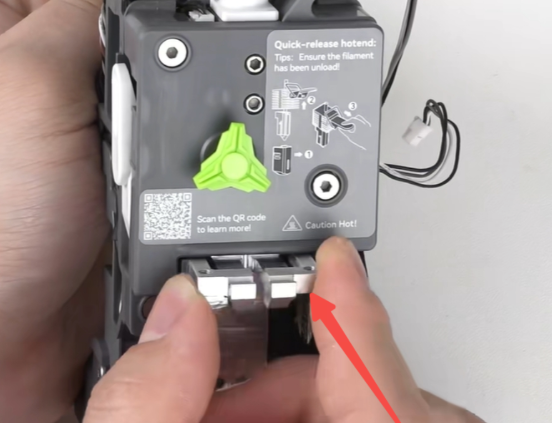

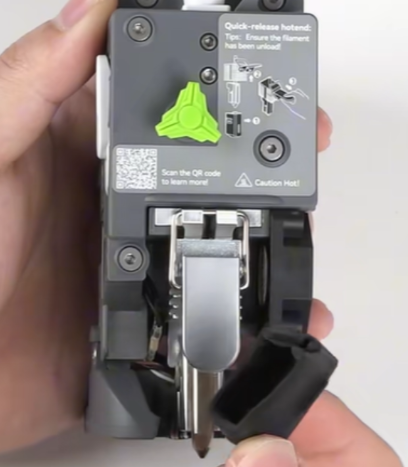

取下热端硅胶套和快拆热端
![]() |
![]() |

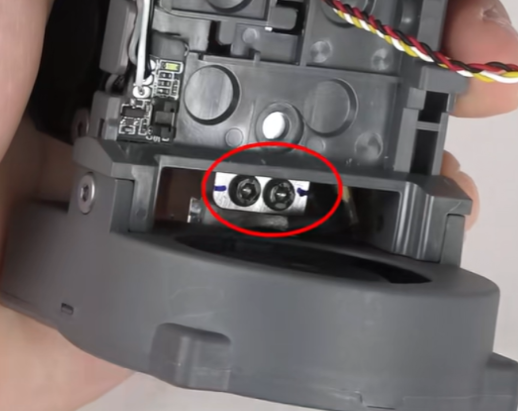

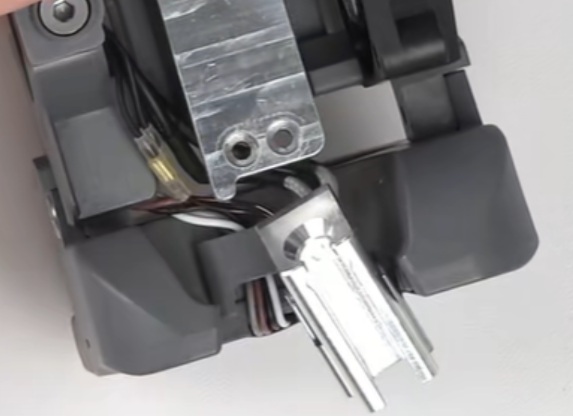

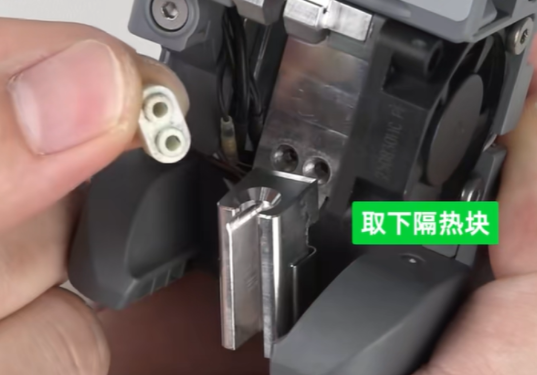

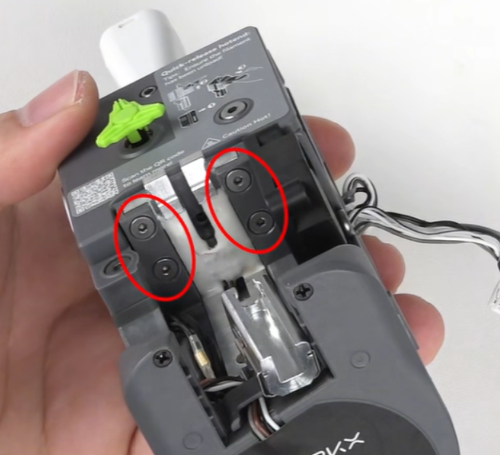

使用H2.0内六角扳手拆除背面的加热组件固定螺丝,松开加热组件并取下隔热块
![]() |
![]() |
![]() |

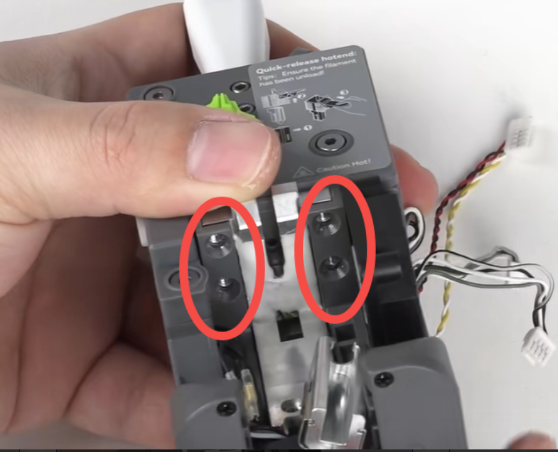

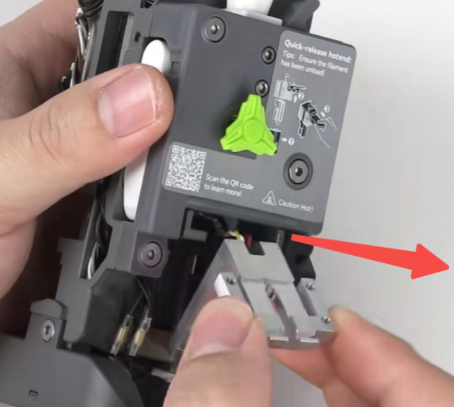

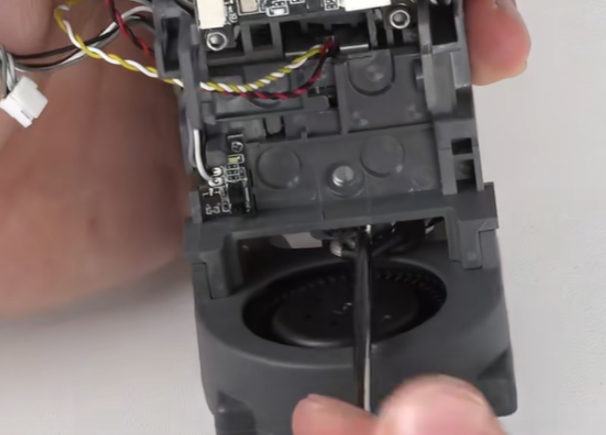

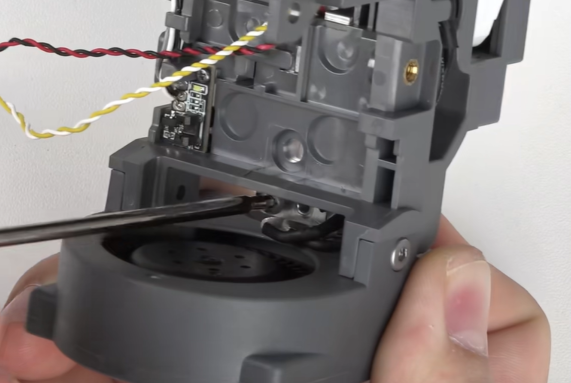

拧下调平传感器四颗固定螺丝,向前滑出取下调平传感器,注意背面的接线
![]() |
![]() |
![]() |

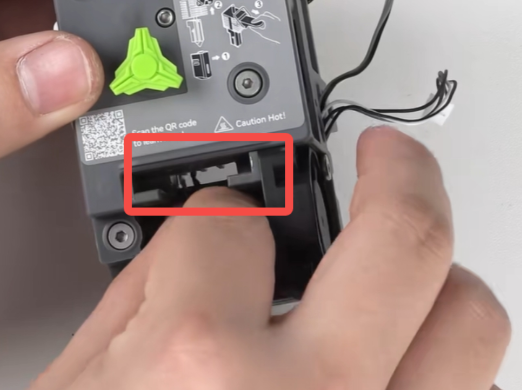

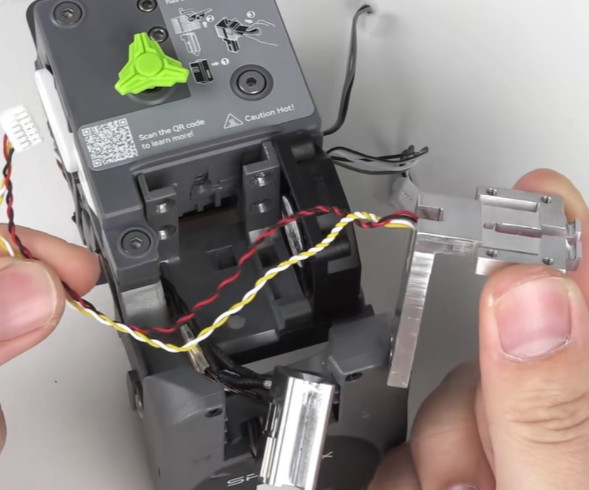

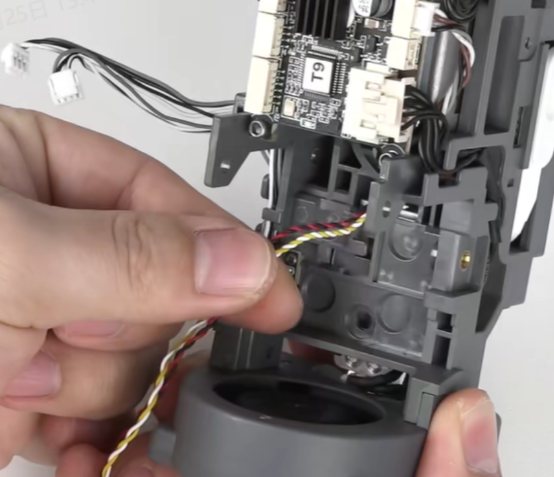

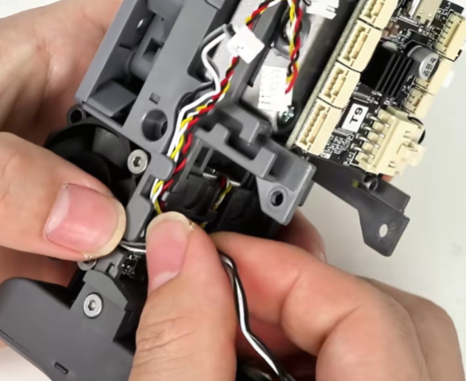

准备新的调平传感器,将接线穿过工具头的镂空处,将传感器滑入滑槽
![]() |
![]() |
![]() |
注意热端加热模块接线的摆放位置,调整到位后拧紧四颗固定螺丝(按对角线顺序拧紧)
![]() |
![]() |

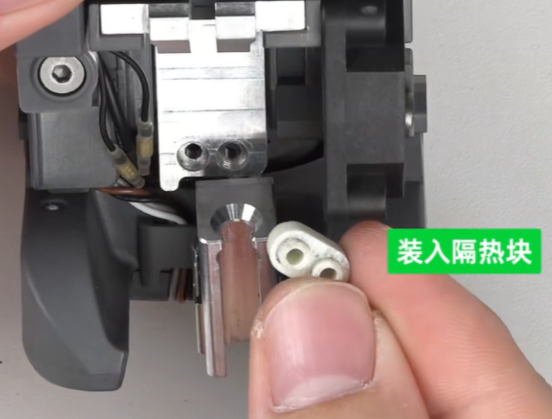

将隔热块、热端加热组件安装回原位,并拧紧背部两颗固定螺丝,再将固定螺丝反向拧松半圈
![]() |
![]() |
![]() |

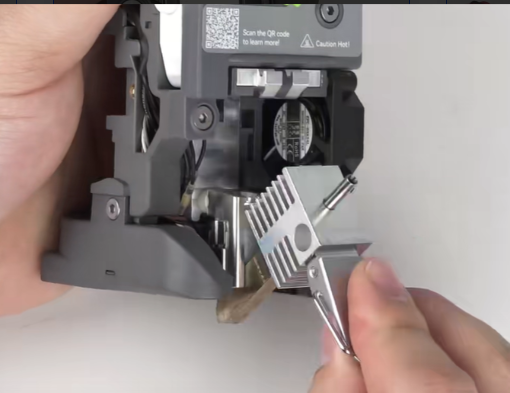

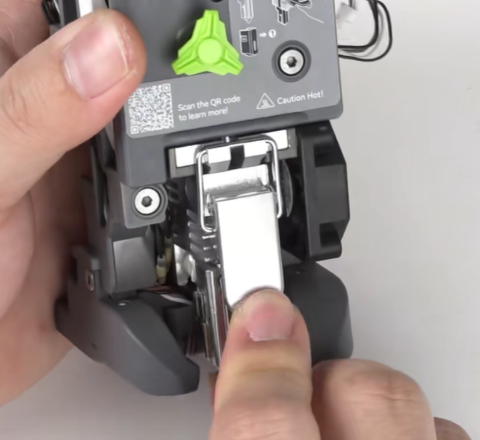

装入快拆热端,并将热端的搭扣扣上,再将热端加热组件的固定螺丝完全拧紧;拧紧后检查快拆热端安装、拆卸是否顺畅
![]() |
![]() |
![]() |

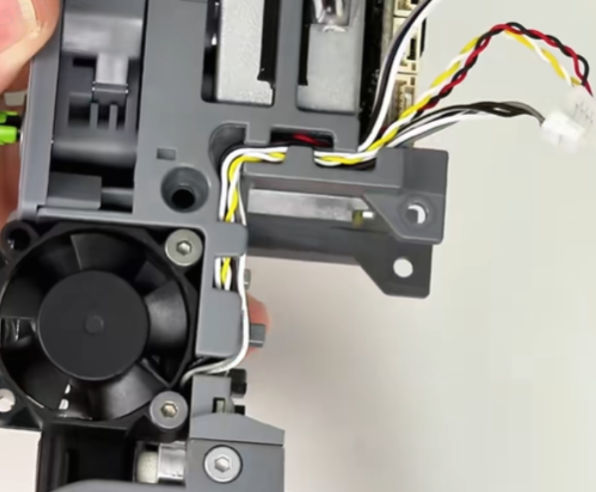

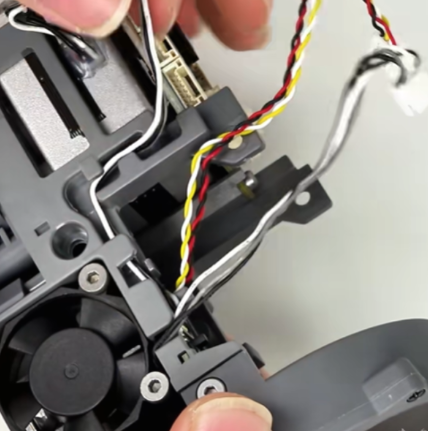

将线材理好并埋入理线槽,并将接线端子插上
![]() |
![]() |
![]() |

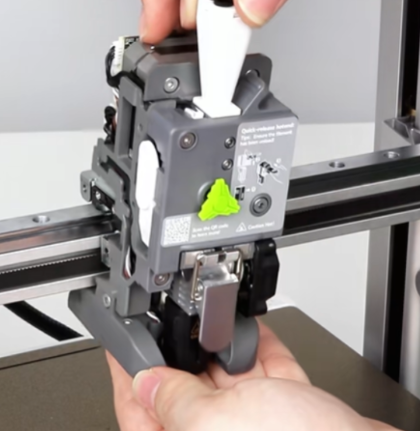

将工具头装回X轴滑块上,拧紧四颗固定螺丝
![]() |
![]() |
![]() |

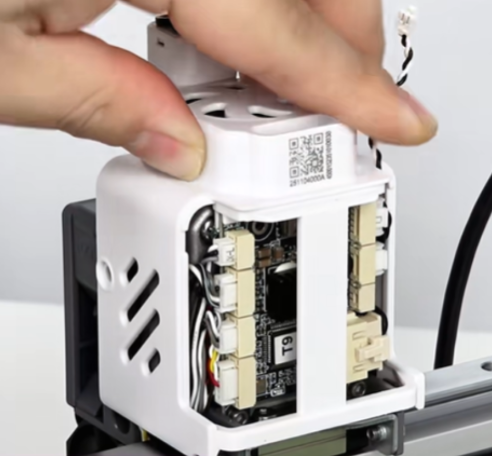

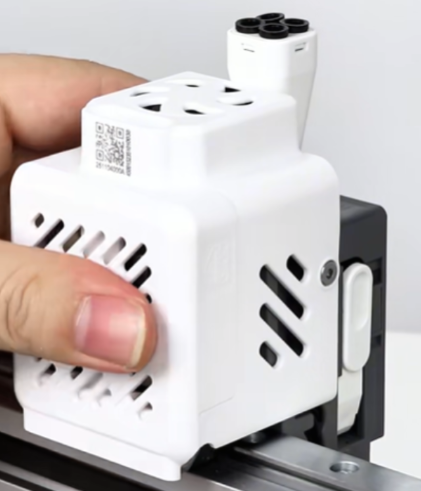

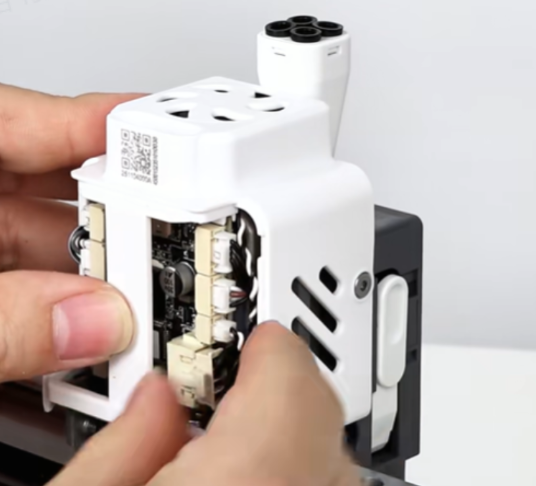

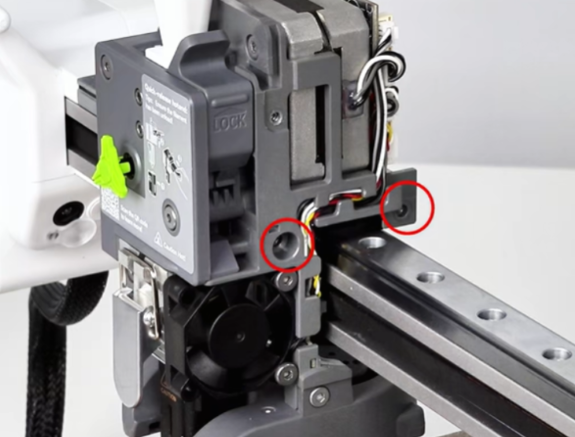

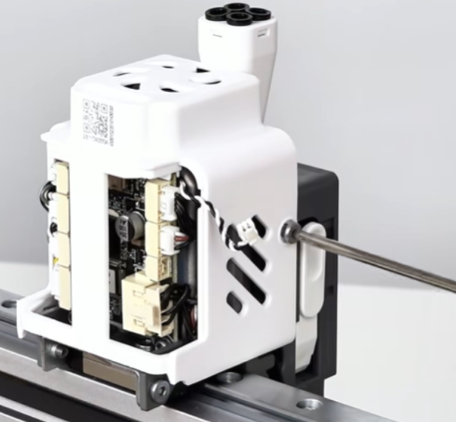

装回挤出机后壳,拧紧两颗固定螺丝,并将接线端子插回,安装挤出机后壳
![]() |
![]() |
![]() |
![]() |
![]() |

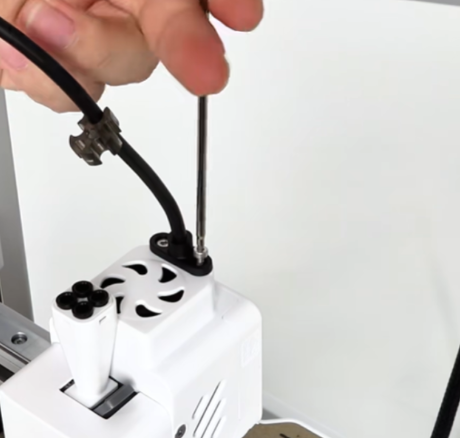

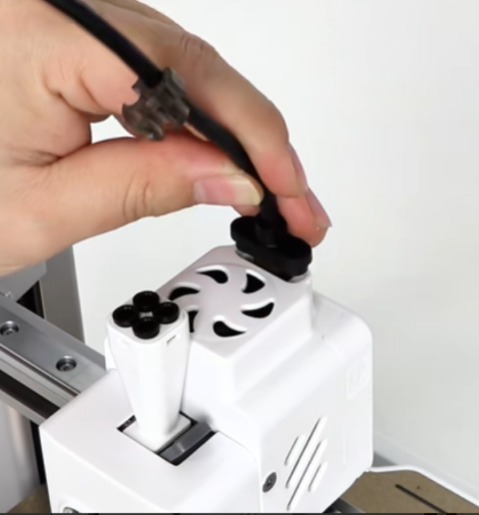

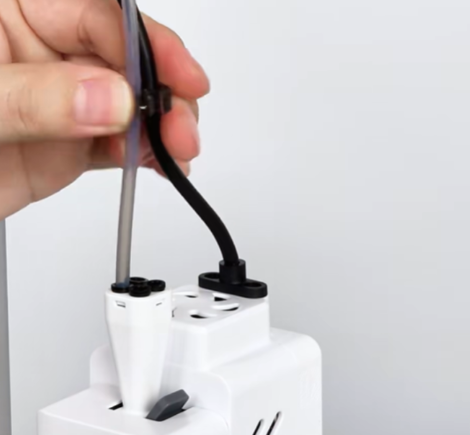

插入工具头数据线,并固定螺丝拧紧;装回铁氟龙管和集线器
![]() |
![]() |
![]() |
