¶ 操作视频
¶ 准备工具
内六角扳手
新的断料检测模块
¶ 更换步骤
更换前要先把挤出机内的耗材退出
¶ 拆卸

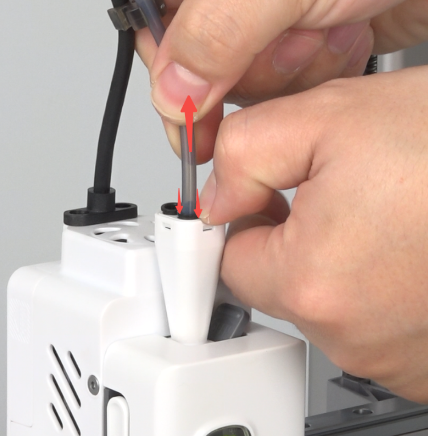

按压气动接头，拔出铁氟龙管

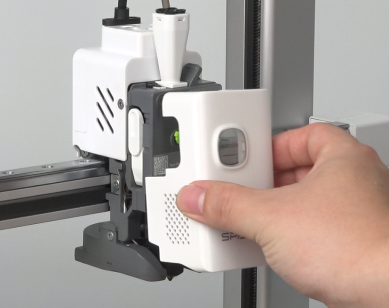

取下工具头前壳

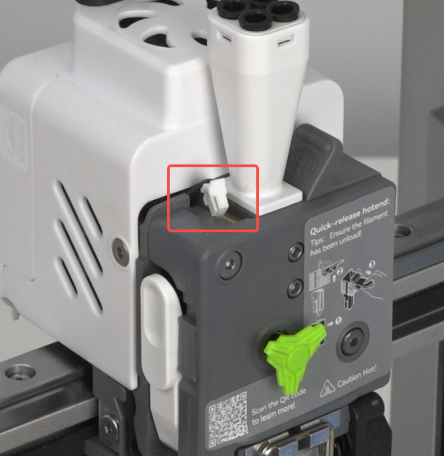

拔出断料&切刀检测接线

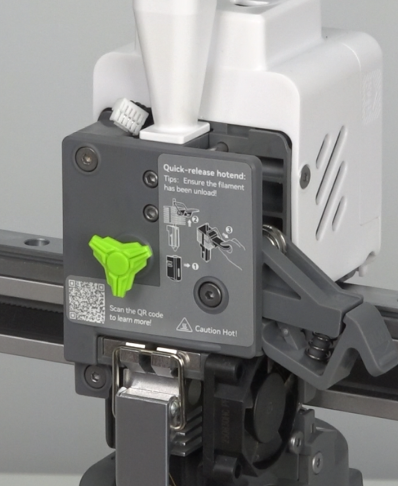

掰开挤出扳手
 |
 |

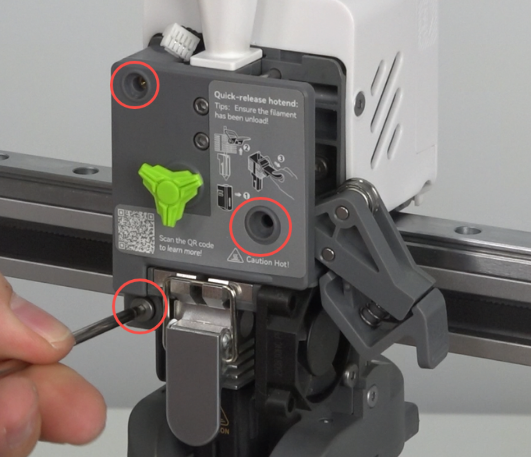

使用内六角扳手拧下固定挤出前壳的3颗螺丝

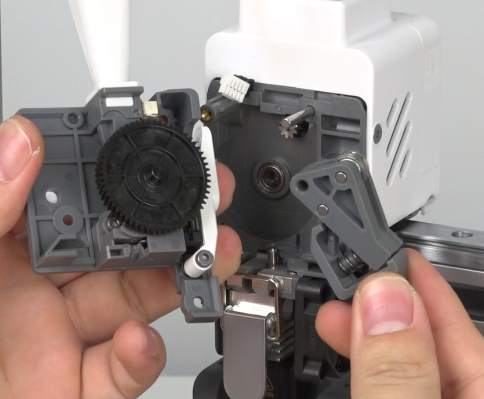

取出挤出前壳和挤出扳手
拔出小转盘

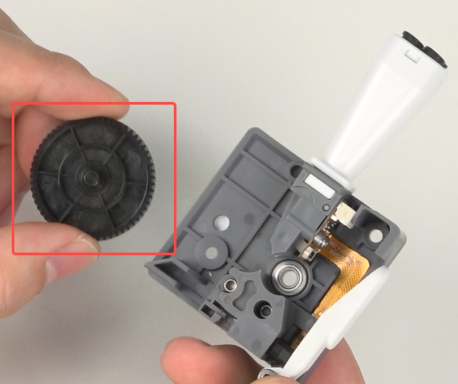

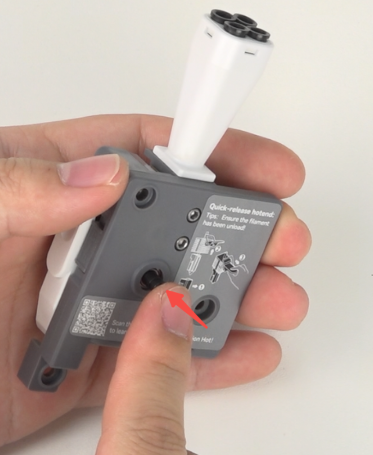

用食指按压齿轮轴，抽出大齿轮
 |
 |

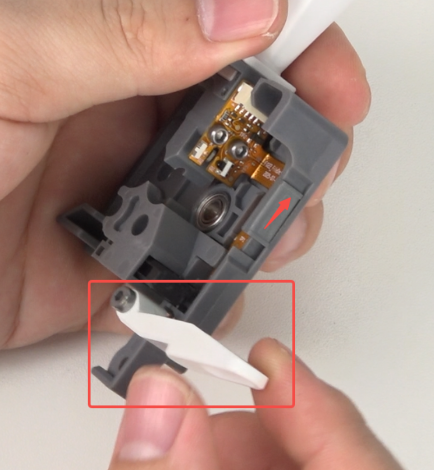

向上拨滑块，解锁切刀推杆

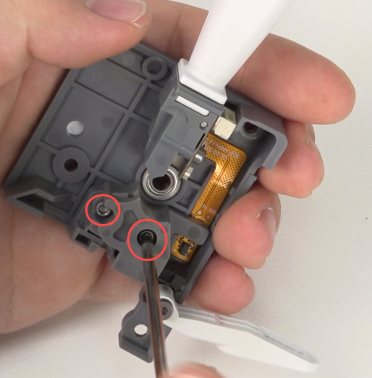

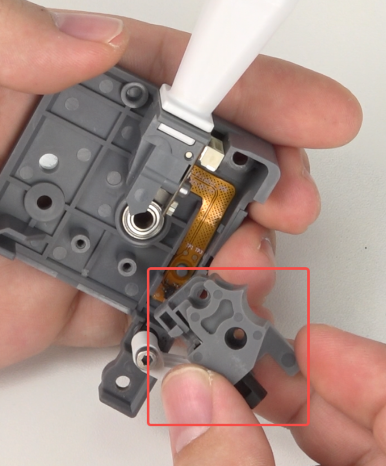

使用内六角扳手拧下固定下进料块的2颗螺丝，取出下进料块
 |
 |

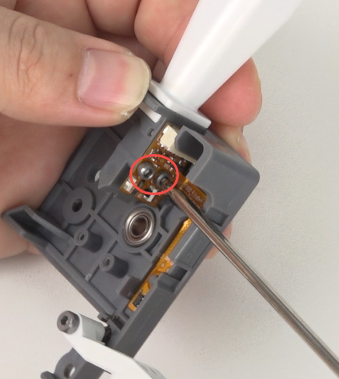

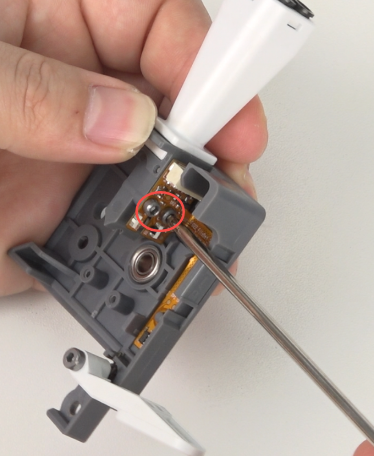

使用内六角扳手拧下固定断料检测模块的2颗螺丝，取出断料&切刀检测模块
 |
 |
¶ 安装

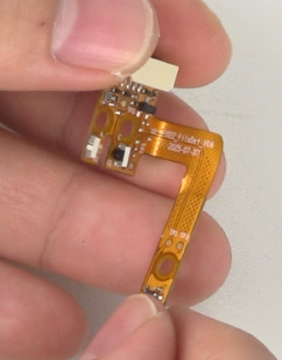

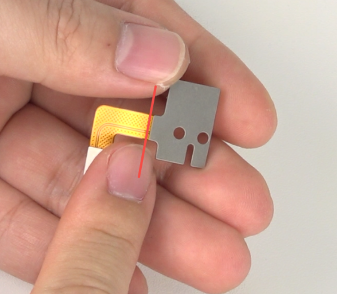

将新的断料&切刀检测模块沿着金属片折弯90度
 |
 |
将断料&切刀检测模块放入挤出前颗内，注意对其定位柱

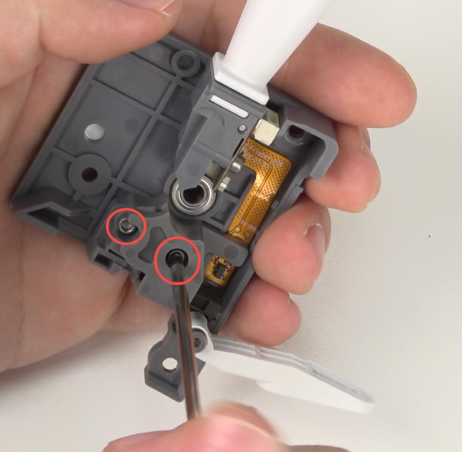

使用内六角扳手拧紧固定断料检测模块的2颗螺丝

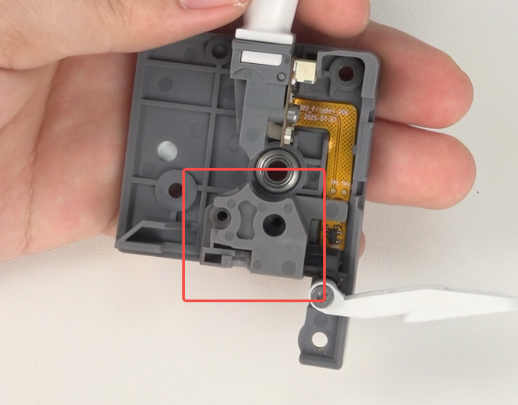

放入下进料块，使用内六角扳手拧下固定紧进料块的2颗螺丝
 |
 |

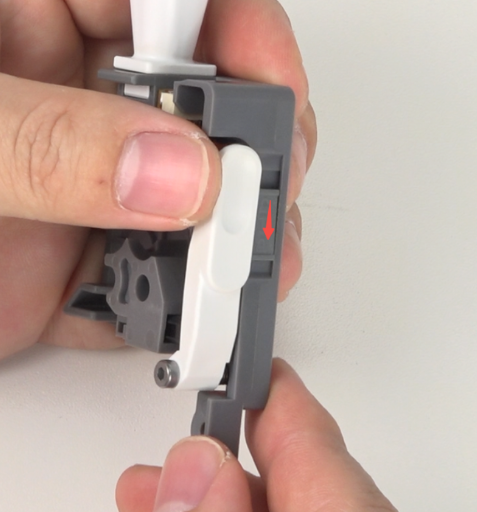

合上切刀推杆，向下拨滑块

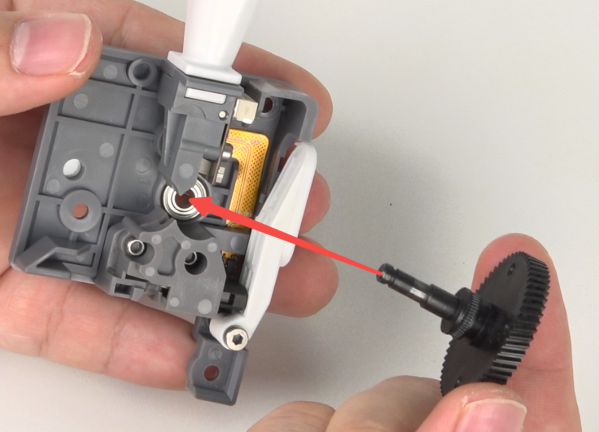

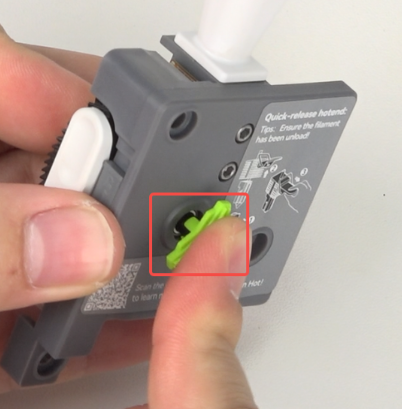

放入大齿轮，齿轮轴穿过轴承，安装小转盘
 |
 |
拨开断料&切刀检测接线，防止安装挤出前壳时夹到

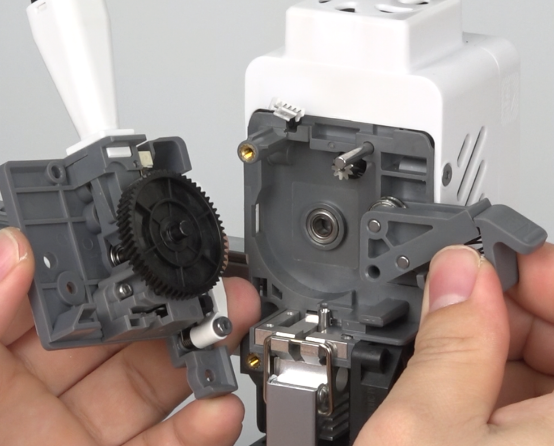

安装挤出前壳和挤出扳手
 |
 |

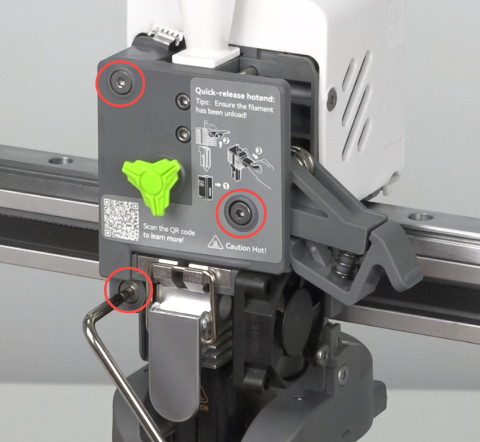

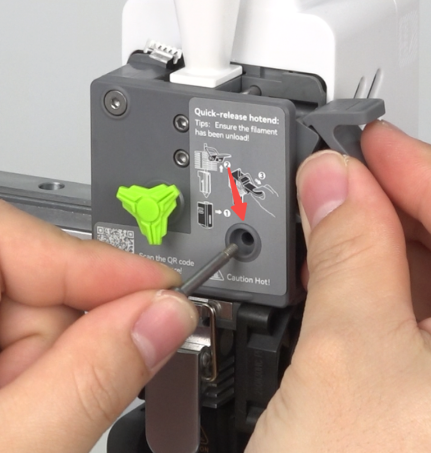

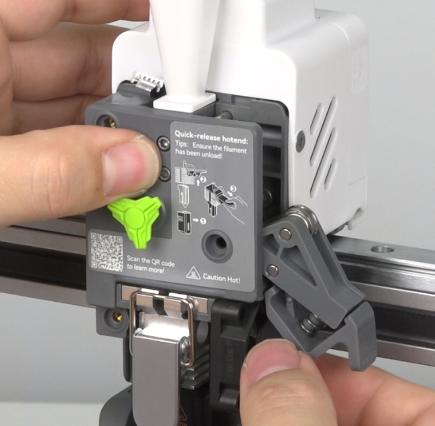

使用内六角扳手拧紧固定挤出前壳的3颗螺丝，挤出扳手要扶起对齐孔位
 |
 |
合上挤出扳手

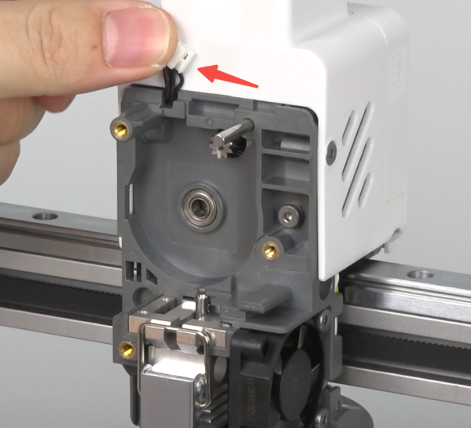

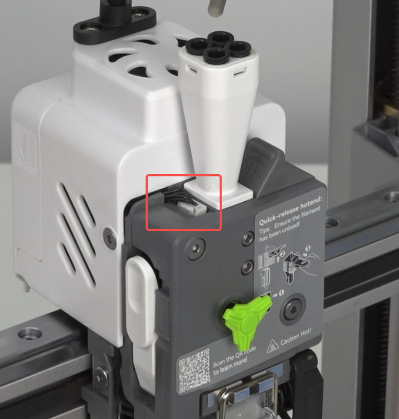

插入断料检测&切刀检测接线

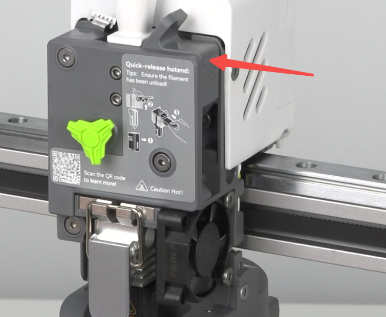

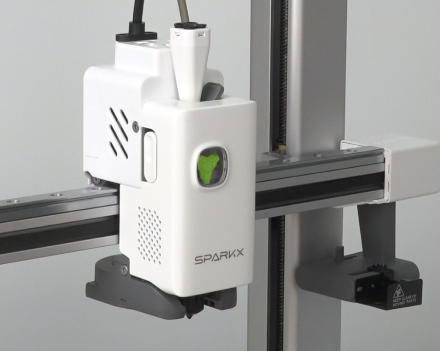

安装工具前壳
