¶ Locked Zag 填充图案使用说明
¶ 如何启用 Locked Zag 填充

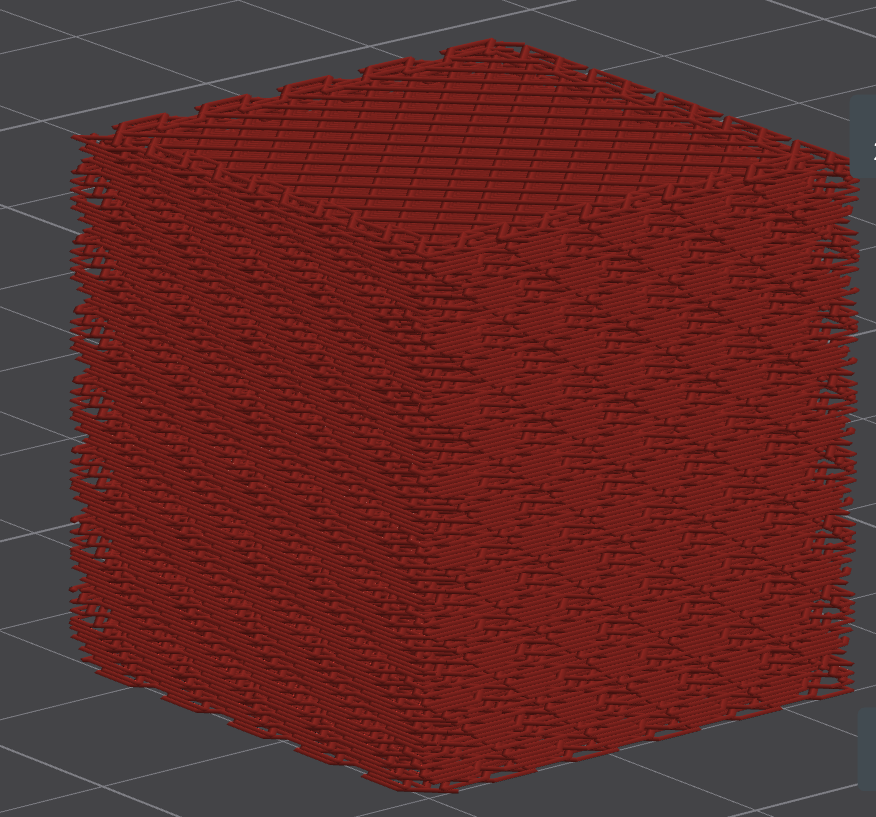

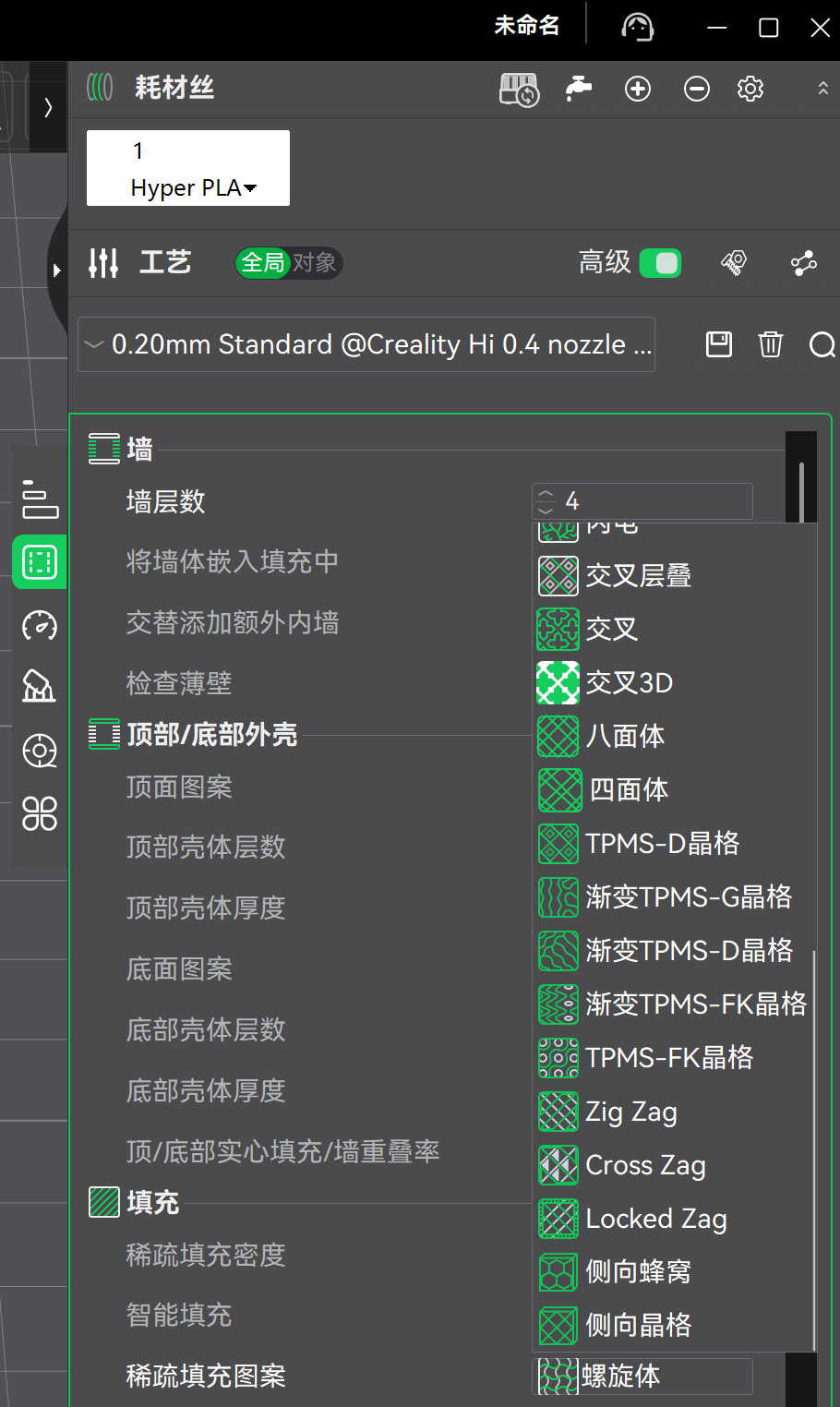

Creality Print 在 7.0.0 版本中引入了 Locked Zag 填充图案。您可以在软件界面的工艺 → 强度 → 稀疏填充图案的下拉菜单中选择“Locked Zag"填充图案。该填充结构如下图所示。
¶ 纹理结构介绍
Locked Zag 是一种兼顾外观与结构强度的填充图案，它由两部分组成：

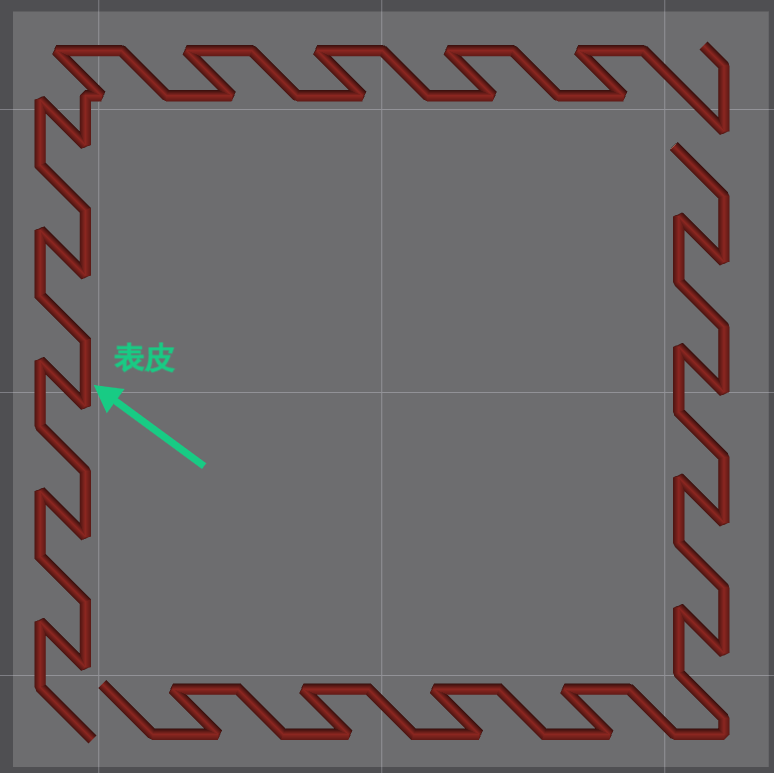

Skin（表皮）：
- 位置： 位于模型内壁附近的外围填充区域；
- 纹理： 采用 Cross Zag 走线方式；
- 效果： 可获得与标准 Cross Zag 接近的侧面纹理效果；
- 查看技巧： 在走线类型中关闭"墙"显示可直观观察填充侧面效果，如下图所示。

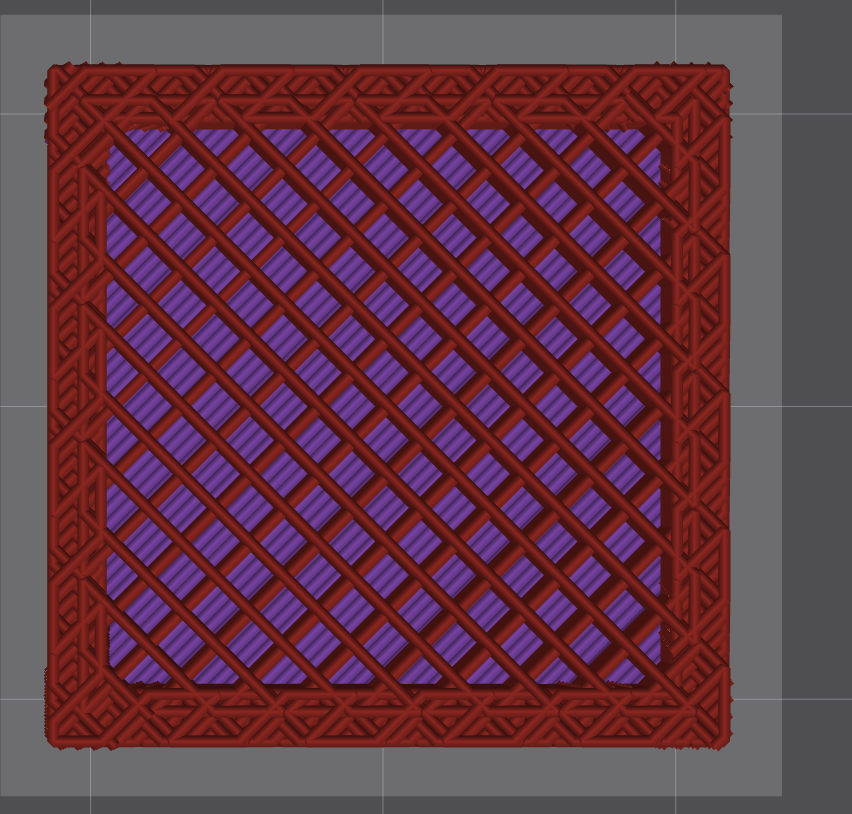

表面效果与 Cross Zag 填充一致：

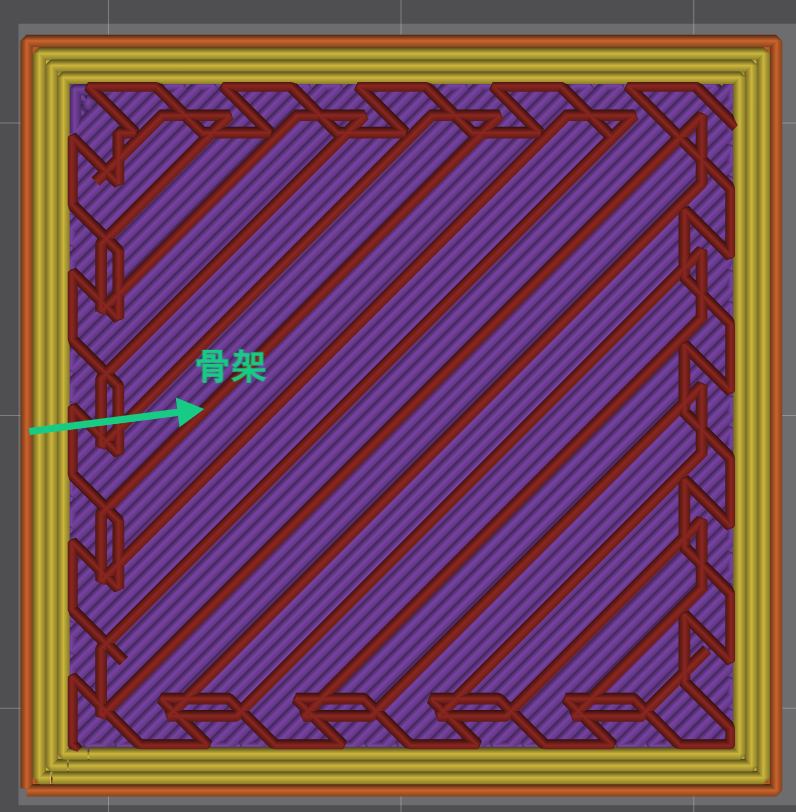

Skeleton（骨架）：
- 位置： 填充内部核心区域；
- 纹理： 采用 Zigzag 走线方式；

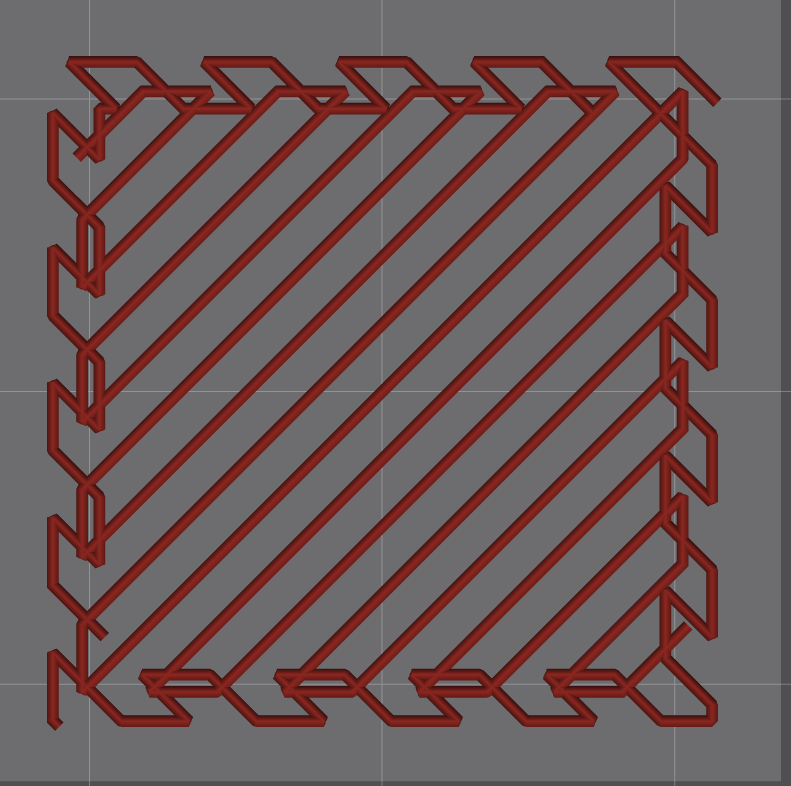

- 特性： 与表皮层存在一定的重叠区域，增强结构强度，完整的填充图案横截面如下图。
优势对比：
- 在相同填充密度下，Zigzag 骨架通常可提供比 Cross Zag 更高的结构强度；
- 保留 Cross Zag 的表面纹理；
- 可调节表皮骨架的重叠区域，优化结合强度。
¶ 参数介绍
稀疏填充密度： 控制整体内部稀疏填充的密度，如下所示。
注：表皮和骨架填充密度是基于稀疏填充密度的子参数——
- 当您调整稀疏填充密度时，表皮和骨架填充密度会自动同步更新；
- 但您仍可单独调整表皮和骨架密度，使其在作用范围内覆盖默认值；
表皮填充密度： 仅调整内部稀疏填充中的表皮区域的填充密度，它会进一步影响内部稀疏填充侧面的密度，如下所示。
骨架填充密度：
仅调整内部稀疏填充中的骨架区域填充密度，影响内部填充的走线密度，效果如下图所示。
填充互锁深度： 调节表皮与骨架的重叠宽度，互锁深度越深，结构越牢固。
表皮填充深度： 控制表皮的厚度，值越大，表层覆盖越深，填充的侧表面更接近 Cross Zag 填充。*
表皮线宽： 调整填充纹理中的表皮走线的宽度。
骨架线宽： 调整填充纹理中的骨架走线的宽度。
¶ 解决「填充分区」问题
什么是填充分区？
当模型的不同区域使用不同的填充密度或线宽时，填充路径被分割为多个不连续区域，导致：
- 填充之间出现缝隙 → 粘接强度下降
- 打印时易撕裂或打印失败
下图是用修改器修改立方体局部填充参数的示例，我们可以看到被修改过参数的区域和其他区域出现了明显的分区。
而 Locked Zag 填充图案的4 个调整参数，确保不同密度/线宽的填充仍能无缝连接，避免产生分区。下面给立方体添加修改器后，修改局部参数的效果。

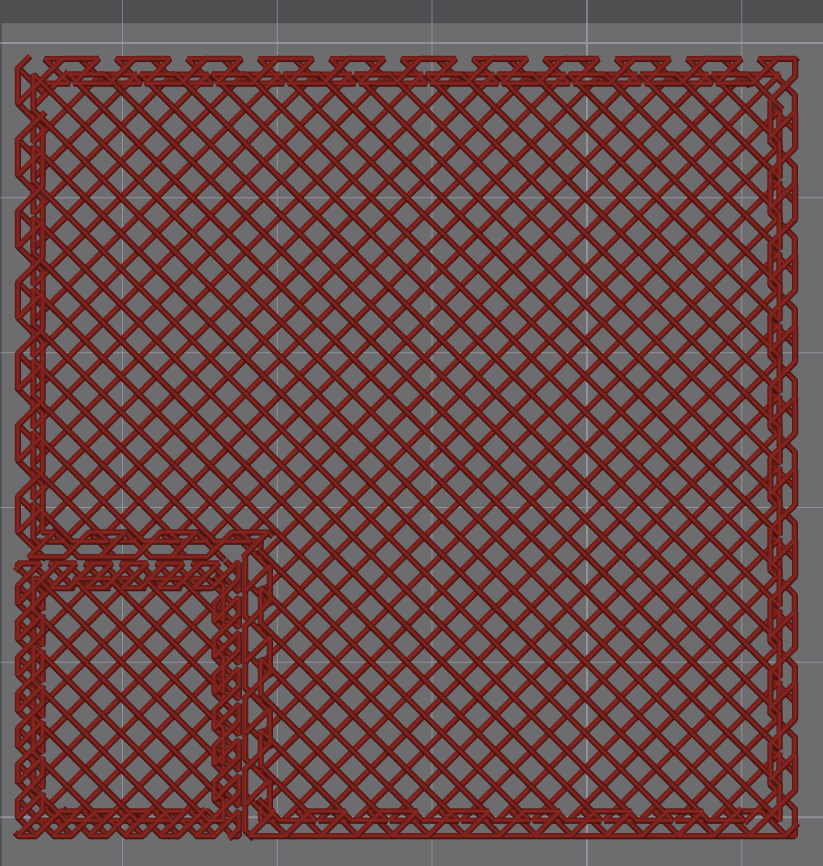

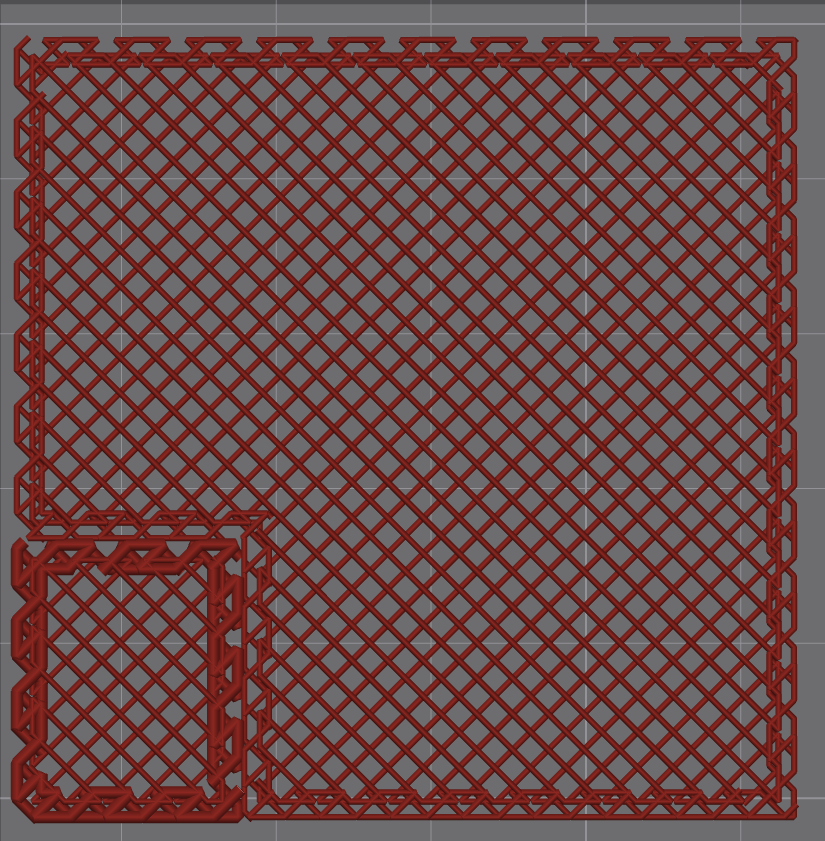

修改表皮和骨架的密度：

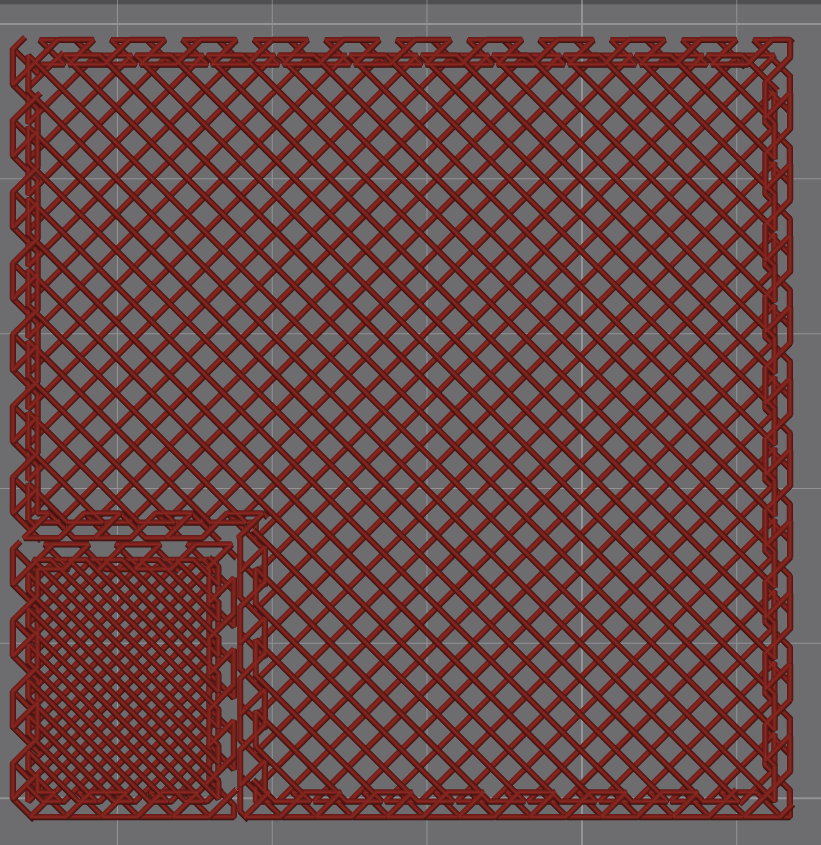

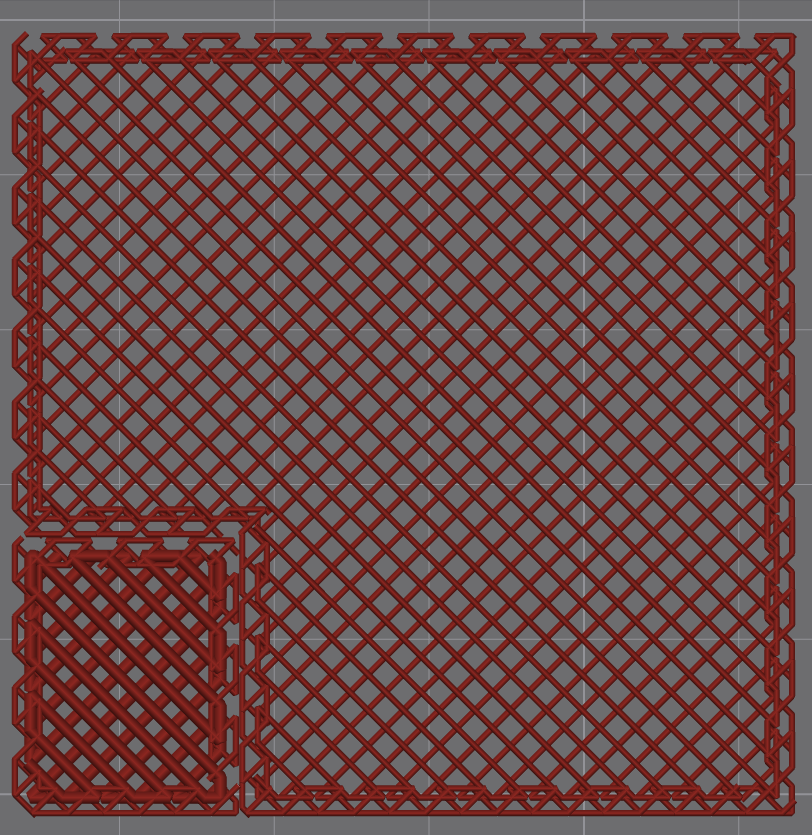

修改表皮和骨架的线宽：
¶ 使用场景推荐
我们建议您在下列场景使用该填充图案：
- 需要 Cross Zag 的表面纹理但又需要更高的结构强度
- 想要兼顾打印零件的美观与耐用性
尤其是打印高受力部件（如机器人装甲，鞋子等。）等模型时，您可以选择 Locked Zag 填充图案进行打印。
