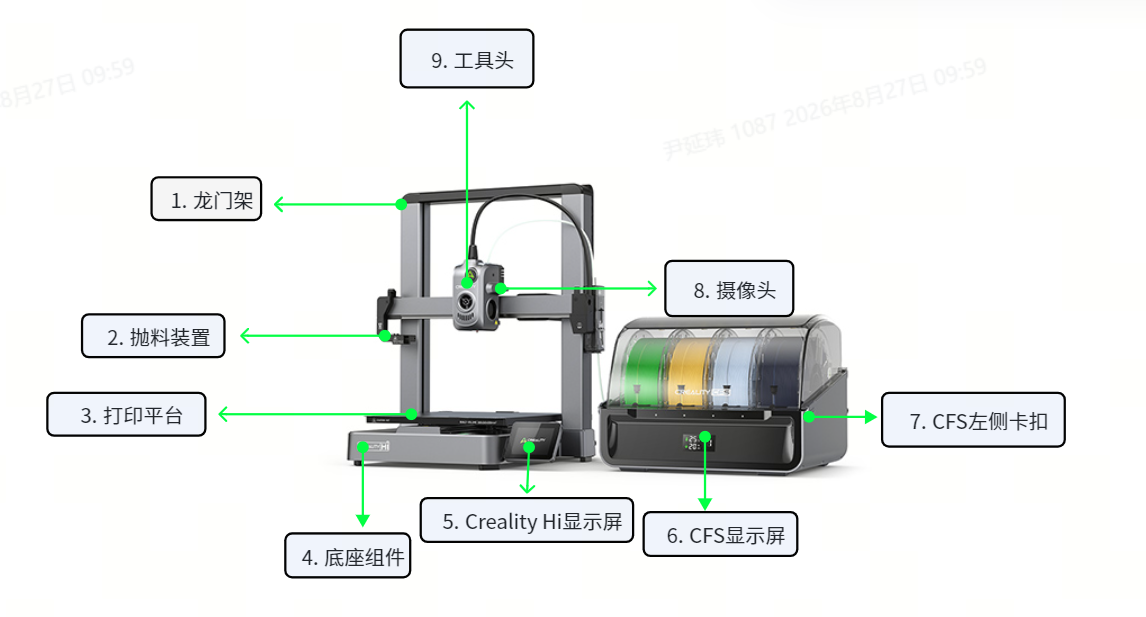

¶ Hi系列
|
|
|
1.龙门架 |
3D 打印机中形似 "门" 字的横梁框架结构，承载打印头沿 X/Y 轴运动，是实现精准打印的核心运动骨架。 |
|
2.抛料装置 |
3D 打印机中控制耗材回抽与送出的机构，通过回抽耗材减少打印时的拉丝和溢料，提升打印表面质量。 |
|
3.打印平台 |
3D 打印机上承载打印模型的底座，提供平整的打印基面并通过加热或涂层确保首层耗材牢固粘附，防止翘边移位。 |
|
4.底座组件 |
3D 打印机的底部基座，内置主板、电源等核心电控元件，为整机提供结构支撑与电气控制基础。 |
|
5.Creality Hi显示屏 |
Hi系列 3D 打印机的触控操作屏，用于设置打印参数、监控打印进度和控制设备运行。 |
|
6.CFS显示屏 |
主要用于显示耗材状态、温度、湿度等独立控制界面。 |
|
7.CFS左侧卡扣 |
固定CFS |
|
8.摄像头 |
3D 打印机内置的视觉监测模块，可远程监控打印进度、录制延时视频，并支持 AI 识别打印异常自动暂停。 |
|
9.工具头 |
3D 打印机的核心出料部件，通过加热熔化耗材并从喷嘴精准挤出，逐层堆积完成打印成型。 |
|

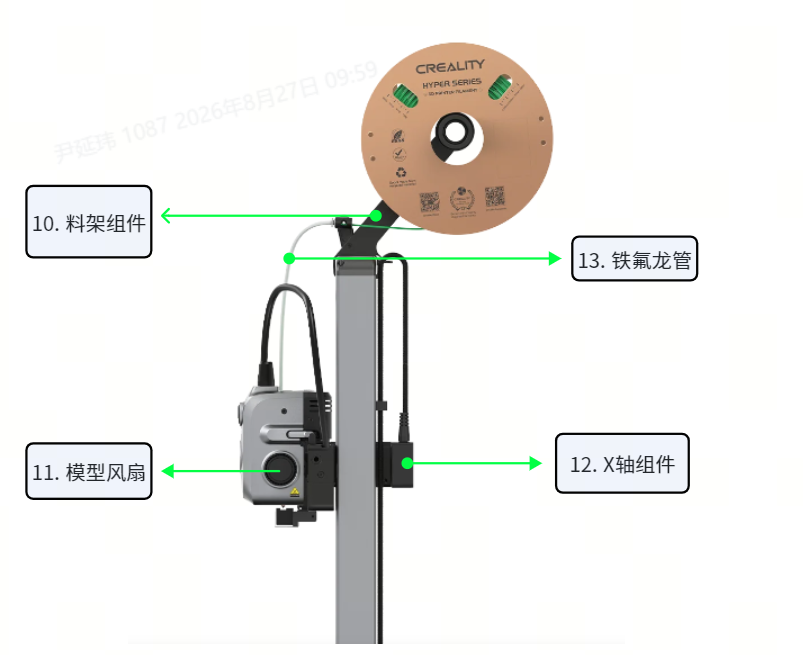

10.料架组件 |
3D 打印机上用于放置和支撑打印耗材（线材料盘 / 料卷）的部件，确保线材能顺畅、稳定地送入挤出头进行打印。 |
|
11.模型风扇 |
3D 打印机中专门对着打印件吹风的散热风扇，用于让刚挤出的熔融耗材快速冷却固化，确保每层打印精准定型、提升表面质量和细节表现。 |
|
12.X轴组件 |
3D 打印机中控制打印头（挤出机）左右水平移动的运动机构，通常由 X 轴导轨、同步带、电机和滑块组成，决定打印件在水平方向的精度。 |
|
13.铁氟龙管 |
3D 打印机中用于导送打印线材的低摩擦管道，内壁光滑耐高温，常见于远程挤出机（Bowden 结构）中，让线材顺畅地从料架输送到挤出头。 |

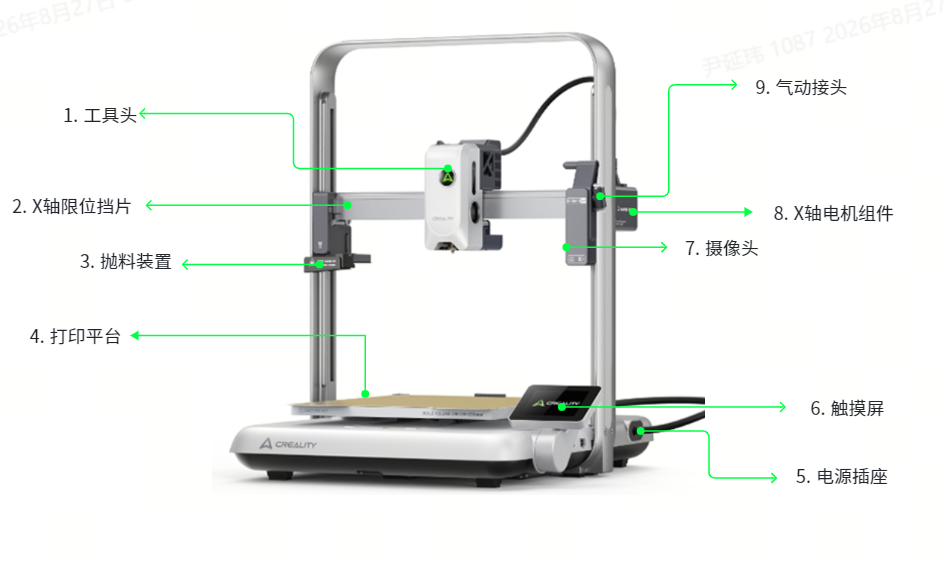

¶ Ender系列
|
|
|
1.工具头 |
3D打印机的核心部件，负责将耗材加热熔化并精准挤出，主要由喷嘴、加热块、散热片和冷却风扇等组成。 |
|
2.X轴限位挡片 |
3D打印机 X 轴两端的机械限位部件，用于触发限位开关，确定打印头 X 方向的原点位置和运动边界。 |
|
3.抛料装置 |
3D打印机 X 轴两端的机械限位部件，用于触发限位开关，确定打印头 X 方向的原点位置和运动边界。 |
|
4.打印平台 |
3D 打印机中承载打印对象的工作台面，通常带有加热和粘性涂层，确保耗材牢固附着并防止打印过程中翘边。 |
|
5.电源插座 |
3D打印机机身上的市电输入接口，用于连接电源线为整机供电。 |
|
6.触摸屏 |
3D打印机的人机交互界面，用于操作打印任务、调整参数、查看打印状态和进行设备设置。 |
|
7.摄像头 |
3D打印机上的图像采集装置，用于远程监控打印过程、拍摄延时摄影，部分机型还支持 AI 检测打印异常并自动暂停。 |
|
8.X轴电机组件 |
驱动打印头沿 X 轴左右运动的动力部件，通常由步进电机、同步带轮和同步带组成，负责控制打印头的横向精准定位 |
|
9.气动接头 |
专用于CFS 铁氟龙管快速连接与固定的连接件，通过插拔式结构实现管路的便捷安装与可靠密封； |
|

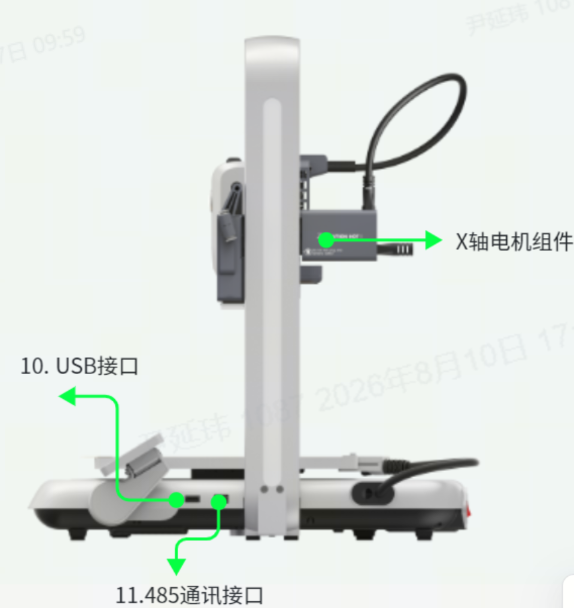

10.USB接口 |
3D打印机上用于外接 U 盘传输打印文件、连接电脑联机打印或升级固件的通用数据接口。 |
|
11.485通讯接口 |
3D打印机上支持RS-485 标准的串行通信接口，用于长距离、抗干扰的数据传输，可连接外部设备或实现多机组网通信. |

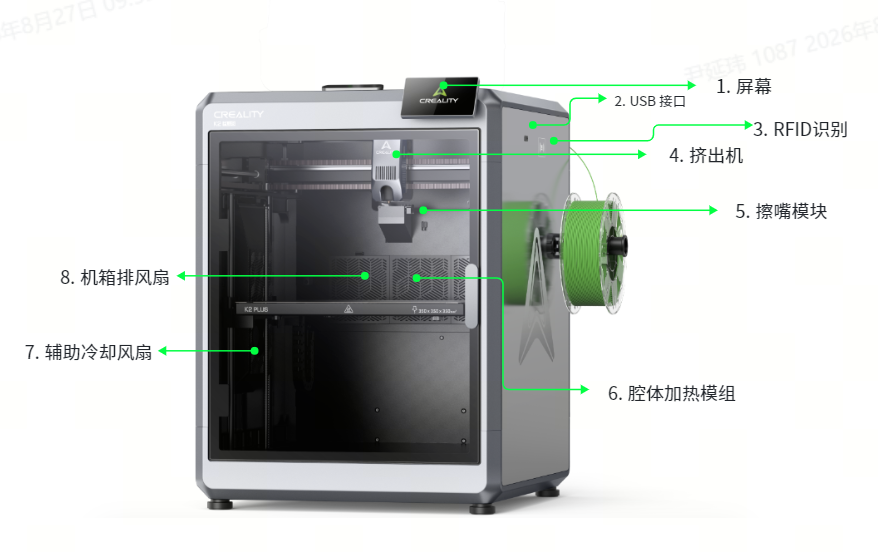

¶ K2系列
|
|
|
1.屏幕 |
3D打印机的人机交互界面，用于操作打印任务、调整参数、查看打印状态和进行设备设置。 |
|
2.USB接口 |
3D打印机上用于外接 U 盘传输打印文件、连接电脑联机打印或升级固件的通用数据接口。 |
|
3.RFID识别 |
在耗材（线轴或树脂瓶）上贴入射频识别标签，打印机或自动进料系统通过内置读写器自动读取材料的类型、颜色、最佳打印温度和剩余克数等信息，实现智能化配置与管理 |
|
4.挤出机 |
将线状耗材（如PLA、PETG）均匀、定量地送入加热端，并经过喷嘴熔化挤出。挤出机分为负责进料的“送丝机构”和负责熔化的“热端”两大部分。 |
|
5.擦嘴模块 |
用于在打印前自动清理喷头残余耗材的装置。它通常由硅胶条或弹性弹片组成，在每次打印任务开始或多色换料时自动触发，刮除喷嘴上多余的废料，防止杂质粘连影响打印质量。 |
|
6.腔体加热 |
对FFF（熔融沉积成型）3D打印机的封闭打印仓内部进行主动加热，使其维持在一个恒定的较高温度。 |
|
7.辅助冷却风扇 |
用来加速成型模型表面的空气流动。它能快速冷却刚挤出的耗材，减少悬垂结构下垂、拉丝和过热变形，特别适合打印高速或大尺寸模型。 |
|
8.机箱排风扇 |
主要用于打印ABS、ASA、PC等高温、易翘曲或有异味释放的耗材时，控制机箱内部温度并排出废气 |
|

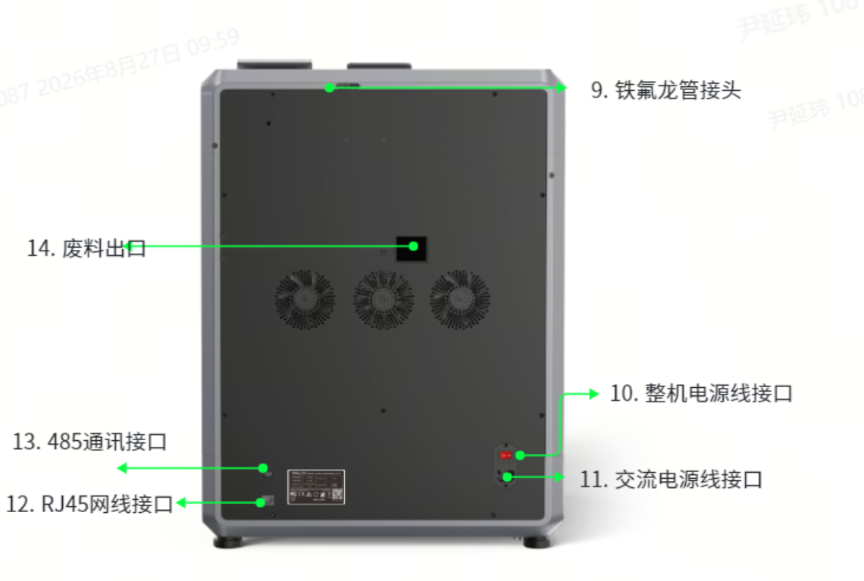

9.铁氟龙管接头 |
3D打印机中的铁氟龙管接头（通常为气动快插接头）用于固定PTFE送料管。按压接头前端卡爪即可快速拔插料管。安装时需将管子插到底，并配合蓝色的防脱卡扣使用以防松动。 |
|
10.整机电源线接口 |
3D 打印机机身上的市电输入接口，用于连接电源线为整机供电。 |
|
11.交流电源线接口 |
指连接市电与打印机内部电源的物理输入端口，通常采用带保险丝和开关的标准插座，负责将高压交流电安全引入机内进行降压转换。 |
|
12.RJ45网线接口 |
用3D打印技术来制造、修复或定制与RJ45网络接口（网线插座/水晶头）相关的外壳、固定支架、转接盒或面板。 |
|
13.485通讯接口 |
是一种用于主板与外设（如多色供料系统、温控扩展板、大型工业打印机的传感器等）之间进行长距离、抗干扰、多设备串联的硬件数据传输标准。 |
|
14.废料出口 |
通常是指在3D打印（增材制造）生产、研发或使用过程中产生的废旧高分子材料、金属粉末、打印失败的模型及支撑废料。 |

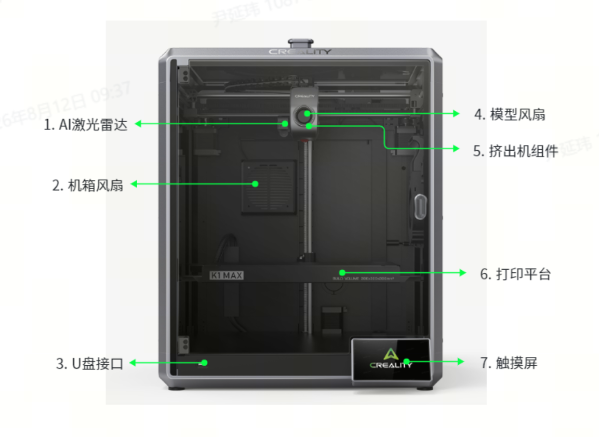

¶ K1系列
|
|
|
1.AI激光雷达 |
利用微型激光测距传感器（类激光雷达原理）配合人工智能算法，替代了传统需要人工反复调节的繁琐步骤，实现了全自动、高精度的打印控制。 |
|
2.机箱风扇 |
安装在机身或密闭腔室外壁的冷却组件。它的主要作用是平衡机箱内部的温度，防止主板、电源或密闭打印腔因为温度过高而导致热量积聚，从而保护核心电子元件，并确保打印过程稳定 |
|
3.U盘接口 |
3D 打印机上用于外接 U 盘传输打印文件、连接电脑联机打印或升级固件的通用数据接口。 |
|
4.模型风扇 |
安装在3D打印机挤出头（Hotend）附近，专门对着刚挤出来的熔融耗材吹风的风扇。 |
|
5.挤出机组件 |
熔融沉积（FDM/FFF）3D打印机的核心部件，负责将线材（耗材）平稳送入、加热熔化，并精准挤出以逐层构建模型。 |
|
6.打印平台 |
3D 打印机中承载打印对象的工作台面，通常带有加热和粘性涂层，确保耗材牢固附着并防止打印过程中翘边。 |
|
7.触摸屏 |
3D 打印机的人机交互界面，用于操作打印任务、调整参数、查看打印状态和进行设备设置。 |
|

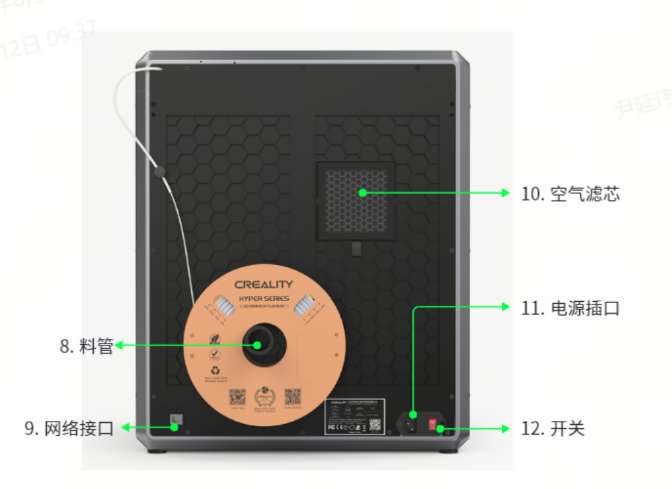

8.料管 |
用于引导和输送耗材 |
|
9.网络接口 |
让3D打印机连接局域网或互联网的硬件端口（如以太网网口）或无线模块（如Wi-Fi），用于实现远程传输打印文件、状态监控和云端控。 |
|
10.空气滤芯 |
安装在3D打印机内部或排气系统中的净化装置，主要由 HEPA高效滤网 和 活性炭层 组成。它的作用是拦截打印过程中产生的超细微颗粒物（如UFP）和有害化学气体（如ABS加热产生的VOCs异味）保护人体呼吸健康 |
|
11.电源插口 |
3D 打印机机身上的市电输入接口，用于连接电源线为整机供电。 |
|
12.开关 |
控制整台机器交流电通断的物理开关。它连接外部市电，将电能输送给机内的开关电源，进而转化为打印机主板、电机和热床所需的低压直流电。 |
