内雕支架适配雕刻机型号：Creality Falcon T1 UV 5W

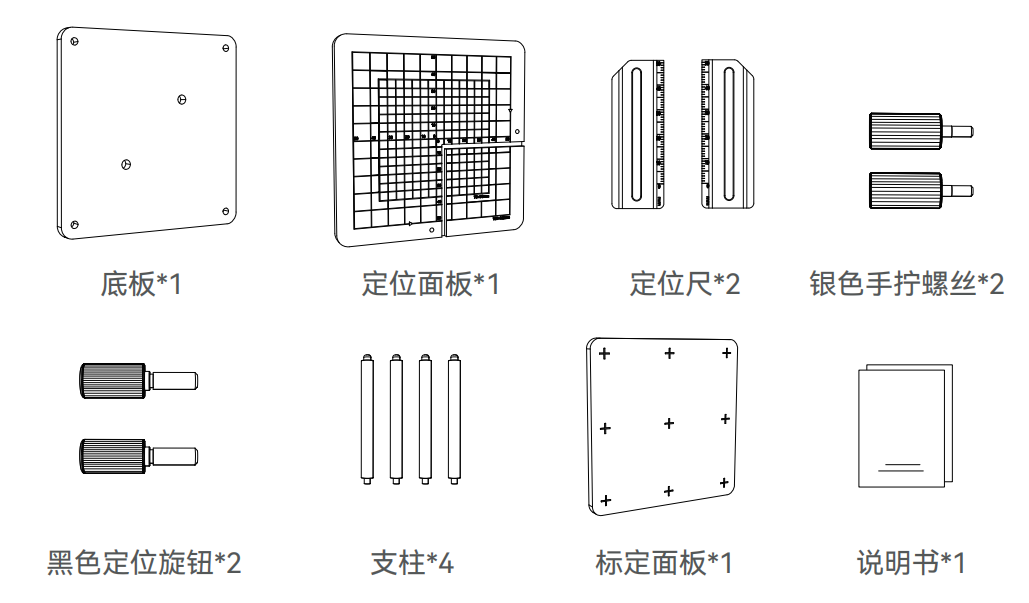

¶ 物料清单：

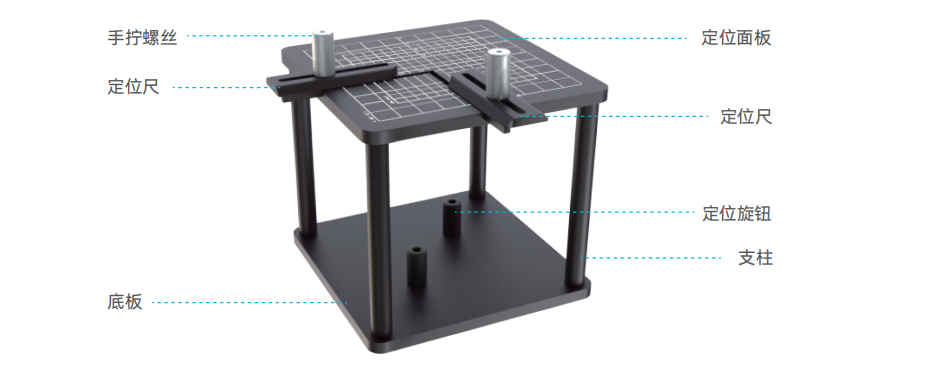

¶ 结构介绍：
¶ 安装步骤：
支架安装与使用
一、将支柱旋拧在底板上
a.标定板使用场景
雕刻机更换全新UV模组、内雕场镜,或是自动对焦焦距出现偏移时,需使用标定板和配套工具完成校准。
b.定位面板使用场景
1.为便于操作人员根据耗材尺寸灵活调节定位，本设备定位面板设计为快装插拔式结构，未设置锁止装置。
2.移动支架整体时，严禁仅提拉工作面板，以免造成设备部件损坏或定位偏移。
一、将定位面板安插在四根支柱上
二、安装定位尺
①将两个定位尺分别放入滑轨中
②使其尺斜面贴合
三、用银色手拧螺丝拧紧固定
逆时针稍微拧松手拧螺丝，使定位尺能够在定位面板上来回滑动。
四、将水晶置于定位面板中心，依据水晶规格滑动定位尺至对应半径刻度，并拧紧手拧螺丝。
示例：耗材为 50×50×50mm的水晶， 可将定位尺调至 25mm处，即耗材的中心位置。
五、将内雕支架固定于雕刻机工作幅面中心位置，并使用黑色定位旋钮固定。
重要提示::当雕刻机装配其他光源模组(如蓝光、红外光)或红蓝光通用场镜时使用内雕支架会导致无法加工,可能会损害激光模组和场镜。
