¶ 内雕玻璃选择与折射率计算
一、玻璃材质选择
日常生活中的玻璃种类其实比想象中多，尤其是在玻璃杯、酒具、水晶工艺品、灯具、建筑玻璃等领域。按照材料成分来分类，可以列出以下常见玻璃：
¶ 1、K9玻璃
主要成分：SiO₂，B₂O₃，Na₂O，中国标准的光学玻璃，对应海外的 BK7
常见产品：激光内雕水晶球，水晶奖杯，光学棱镜，LED透镜
折射率：1.52
内雕表现：目前激光内雕行业的主力材料，点云均匀，白度高，对比度高，极少炸裂。
推荐度：⭐⭐⭐⭐⭐
¶ 2、K5玻璃
主要成分：SiO₂，K₂O，Na₂O 等，
常见产品：光学窗口片，老式相机镜头等
折射率：1.52
内雕表现：与 K9 接近，光学均匀性好。
推荐度：⭐⭐⭐⭐⭐
¶ 3、无铅水晶玻璃
主要成分：SiO₂，BaO（氧化钡），ZnO（氧化锌），K₂O（氧化钾）
常见产品：红酒杯，威士忌杯，高档工艺品
折射率：1.53~1.58
内雕表现：商业内雕产品大量用于奖杯，纪念品，水晶摆件，内雕时爆点均匀，对比度高，不易开裂。
推荐度：⭐⭐⭐⭐
¶ 4、硼硅玻璃（俗称耐热玻璃）
主要成分：SiO₂，B₂O₃（氧化硼）
常见产品：耐热玻璃杯，茶壶，咖啡壶，实验室器皿，烤箱玻璃
折射率：1.47
内雕表现：激光击穿阈值较高，内雕点发白效果一般，微裂纹不明显，对比度不足，观赏性较差。
推荐度：⭐⭐⭐
¶ 5、铅玻璃
主要成分：SiO₂，PbO（氧化铅）
常见产品：水晶摆件，水晶灯饰，奖杯
折射率：1.6~1.8
内雕表现：内雕时容易 出现星状裂纹，大面积崩裂，长时间加工后局部开裂。
推荐度：⭐⭐⭐
¶ 6、钠钙玻璃
主要成分：SiO₂（二氧化硅）≈70%，Na₂O（氧化钠），CaO（氧化钙）
常见产品：普通玻璃杯，啤酒瓶，饮料瓶，窗户玻璃，相框玻璃，玻璃罐
折射率：1.51~1.52
内雕表现：气泡较多，条纹明显，均匀性较差，容易出现裂纹扩展，加工点亮度不均匀。
推荐度：⭐⭐
¶ 7、熔融石英
主要成分：极高纯度的 SiO₂
常见产品：紫外激光窗口，激光镜片、半导体设备等
折射率：1.46
内雕表现：激光损伤阈值极高，不容易形成明显白点，对比度差。
推荐度：⭐⭐
¶ 8、钢化玻璃
主要成分：钢化玻璃本身不是一种新的玻璃材料，而是一种热处理工艺，因此它的折射率主要取决于原始玻璃的材质，而不是钢化过程，常见的基材为钠钙玻璃，
常见产品：手机盖板，汽车侧窗、玻璃桌面等
折射率：与基材一致，基材为钠钙玻璃时约 1.52
内雕表现：钢化层存在参与应力，在雕刻时容易产生裂纹，导致整块玻璃炸裂，最不推荐。
推荐度：❌
¶ 9、小结
综合上述材料，推荐用户进行激光内雕的玻璃材料为无铅水晶玻璃、K9玻璃、K5玻璃，其折射率均在1.52 附近，因此在涉及不规则材料或者球型材料内雕时，选择折射率越接近 1.52 的液体越好，同时还需考虑无毒无害，且成本较低。
¶ 二、折射率计算
¶ 2.1、折射率（Refractive Index，简称 n）
是描述光在材料中传播速度快慢的重要物理量。定义为：
其中：
c：光在真空中的速度约 3×108 m/s
v：光在介质中的传播速度
折射率越大，说明光在该材料中传播得越慢。
¶ 2.2、折射现象
当光从一种介质进入另一种介质时，由于传播速度发生变化，光线传播方向会发生偏折，这种现象称为折射。例如：
空气 → 水
空气 → 玻璃
玻璃 → 水
都会产生折射现象。
其规律由斯涅尔定律描述：
n1 sin θ1=n2 sin θ2
其中：
n1,n2：两种介质的折射率
θ1,θ2：入射角和折射角
常见材料折射率：
| 材料 | 折射率（589nm） |
| 真空 | 1 |
| 空气 | 1.0003 |
| 水 | 1.333 |
| 石英玻璃 | 1.458 |
| K9/BK7玻璃 | 1.517 |
| 无铅水晶玻璃 | 1.52～1.58 |
| 铅水晶玻璃 | 1.60～1.75 |
| 金刚石 | 2.42 |
¶ 2.3、折射率与波长有关
折射率不是一个固定值，而是随波长变化的，这种现象称为色散。
通常波长越长，折射率越小，例如
n355nm＞n532nm＞n1064nm
也就是说：
紫外光（355nm）折射率最高
绿光（532nm）次之
红外光（1064nm）最低
以K9玻璃为例：
| 波长 | 折射率 |
| 355nm | ≈1.539 |
| 532nm | ≈1.519 |
| 589nm | ≈1.517 |
| 1064nm | ≈1.506 |
¶ 2.4、折射率在激光加工中的影响
对于客户目前的 355nm 激光内雕应用场景，折射率主要影响：
聚焦位置： 焦点会随材料折射率变化而变化。
球差大小：折射率误差会影响聚焦质量。
激光进入材料后的焦点深度：实际焦深与空气中的计算值不同。
界面反射损耗：每经过一个未镀膜表面都会损失部分能量。
因此对于不同材料来说其折射率不同，那么相应的在激光聚焦位置就不同，下面提供几种获得折射率的方法。
¶ 2.5、获取折射率大小的方法
已知材料的情况下，可以通过网站上直接搜索该材料的折射率即可
材料未知的情况下，可以通过与已知折射率的材料对比获得。

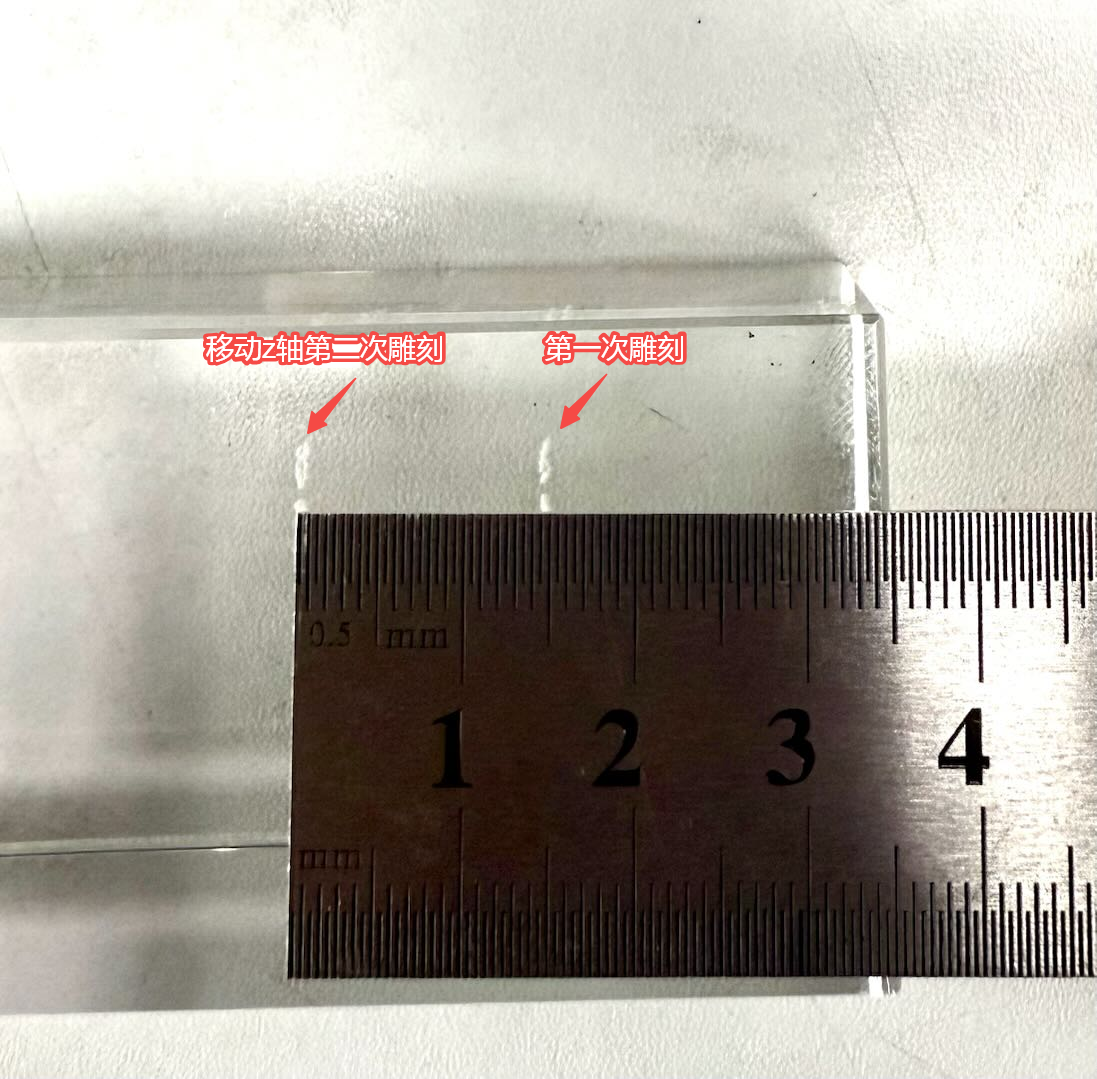

雕刻辅助测量法
如果是玻璃内雕/聚焦，可以通过焦点移动估算：
第一次内雕图案高度： h1
移动Z轴后第二次内雕图案高度： h2
移动Z轴数值： z
折射率： n =（ h2 - h1 ）/ z
例如：
使用高度50mm的水晶，先大约在水晶高度20mm处平面雕刻图案，随后升高z轴10mm第二次雕刻图案，那么折射率 n：
n = (35.2-20) / 10 = 1.52
焦点补偿法
假设激光垂直入射到 K9 样品和待测样品上，K9样品的厚度和待测样品的厚度分别用 a 和 b 表示，可通过游标卡尺或直尺进行测量获得，作为已知量。
当激光聚焦在 K9 样品底面时，可得此时的光程为 : OPL1 = z1 + n1 a
当激光聚焦在待测样品底面时，可得此时的光程为: OPL2 = z2 + n2 b
z1 和 z2 分别表示激光到样品上表面的距离，通过调节 z2，使得两种情况激光都聚焦在底面时可得 OPL1 = OPL2，
那么整理可得：
如果材料厚度相同时，记作 t，那么上式可以简化为

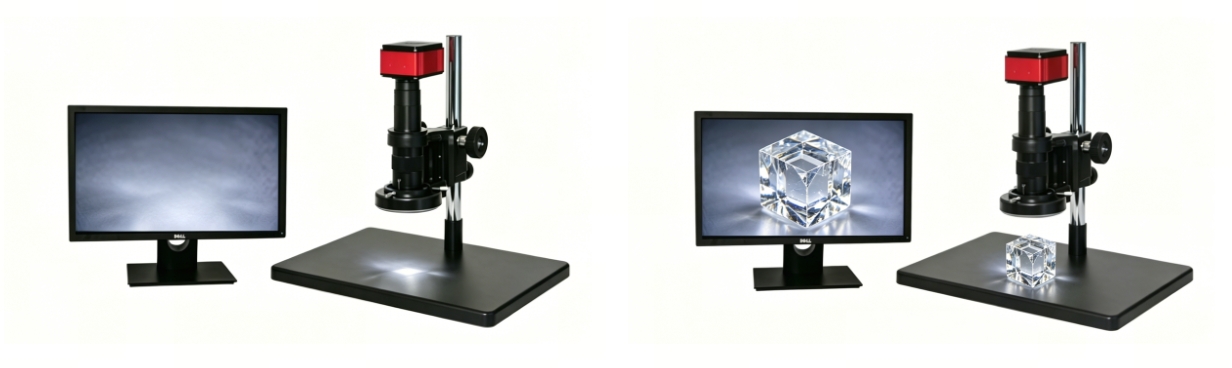

显微镜测厚度偏移法
如果玻璃有平行面，实际间距：d
在显微镜下先对焦上表面，记录此时的物镜（或载物台）位置：z1，然后再对焦下表面，记录此时物镜（或载物台）位置：z2，那么折射率可表示为
折射率：n = d / z1 - z2
例如：真实间距 d = 10mm，分别对焦上下表面时，显微镜移动的距离为 6.6mm，那么
n = 10 / 6.6 = 1.515
测量过程中应尽量保持显微镜垂直观察样品，并确保每次对焦准确、清晰，以减小测量误差，提高折射率计算精度。
