¶ 前言
更换主板需要谨慎操作。错误的安装可能导致设备无法正常工作或损坏其他部件。请严格按照以下步骤进行操作。
¶ 1. 准备工作
¶ 工具与材料
内六角螺丝刀（1.5mm、2mm、2.5mm、3mm规格）
镊子（用于处理小螺丝或排线）
备用螺丝盒（防止螺丝丢失）
新主板（确保型号与原主板一致）
¶ 安全提示
断电：拔掉电源线，确保设备完全断电。（并拔掉右侧板上所有接线）
拍照记录：拆卸前用手机拍摄主板连接线位置，便于后续安装。
¶ 2. 操作步骤
¶ 拆卸旧主板
打开机箱内侧板，找到固定内侧板的螺丝。使用螺丝刀卸下螺丝，轻轻取下侧板。

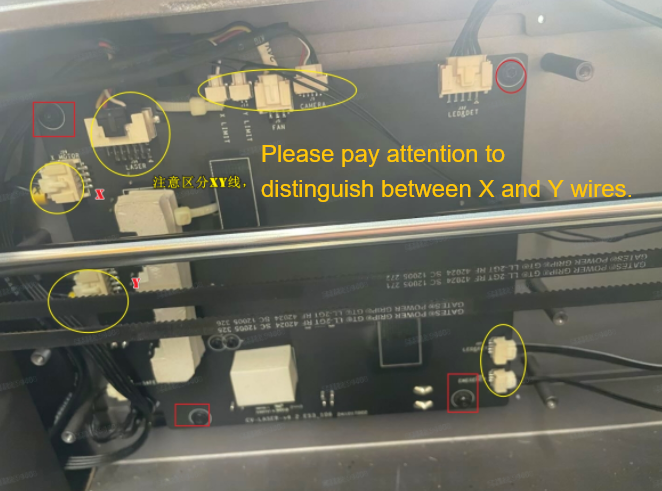

如图中黄圈所示位置，拔下主板上所有排线。（注意：白色端口有卡扣，拔出时需要轻轻按压，以免损坏。）
将主板排线拔出后，按照红色圈所示位置，将主板螺丝拆掉。

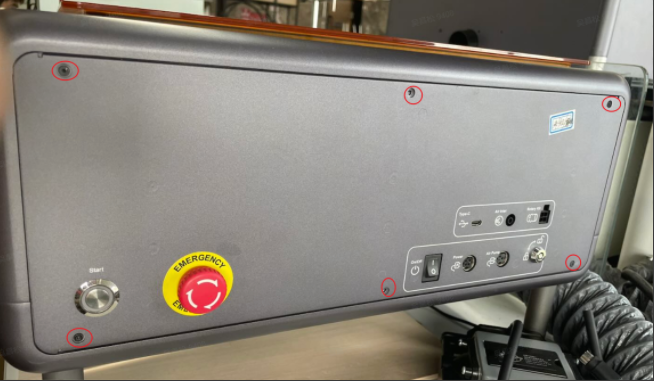

找到固定外侧板的螺丝，使用螺丝刀卸下螺丝，轻轻取下侧板。
找到主板上气泵硅胶管， 轻轻拔出来，拔掉剩余的线即可拆掉主板。
¶ 注意：
注意螺丝长度可能不同，建议分类存放。
轻轻抬起主板，避免刮伤PCB或拉扯残留线缆。
检查是否有隐藏的固定卡扣，避免强行拆卸。
¶ 安装新主板
放置新主板，并重新插回气泵硅胶管
将新主板对准机箱螺丝孔位，确保安装方向正确，接着，安装外侧板。

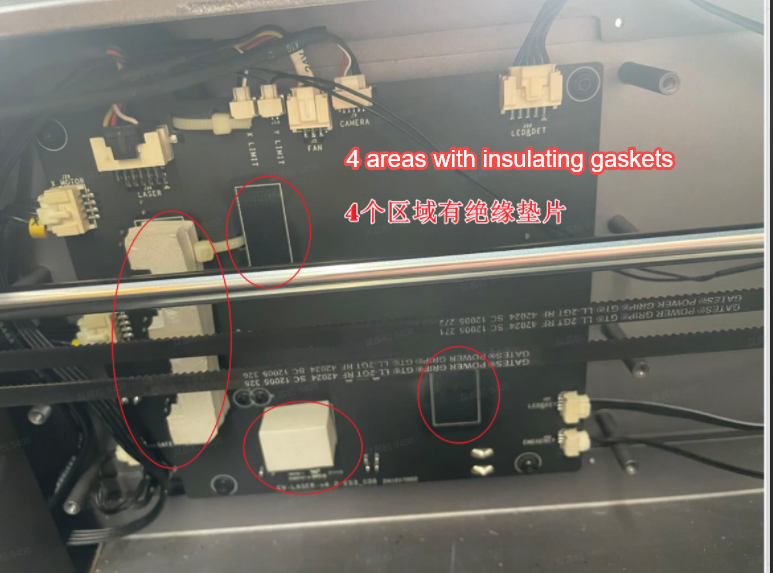

更换新主板：需要拆掉旧主板上加绝缘垫片贴到新主板上。
¶ 固定主板
使用原螺丝固定主板到外侧板上，按对角线顺序拧紧（避免主板变形）。
螺丝不要过紧，防止PCB板损坏。
重新连接线缆
请注意xy轴电机线要区分之外， 其他都是防插错的， 正常接线即可
¶ 测试与调试
- 初步通电测试，如果通电正常后再安装两块内测板
- 连接电源开机，观察：
电源LED是否亮起绿色指示灯，start圆环指示灯是否亮起。（指示灯都能亮起，说明供电正常）
风扇是否转动（风扇能转动说明散热正常）。
激光模块是否响应
- 软件检查
连接电脑，打开激光控制软件（如FDS、lightburn）。
检查是否识别设备，测试激光发射是否正常。
固件更新（如有必要，可以更新固件，Falcon A1固件下载）
如果新主板版本不同，可能需要刷写固件。（参考官方Wiki教程：Falcon A1主板固件版本升级指南）
¶ 完成安装
进行最终雕刻测试，确保设备运行稳定。
¶ 温馨提示
如果您参照该文档步骤操作仍旧没有解决问题，或操作过程中有任何困难，可以点击wiki页面右下角在线服务窗口联系我们官方售后团队提供帮助。
