相机定位,本质是用图片像素反推现实物理位置;校准就是修正镜头畸变、确定像素尺度、对齐相机姿态。不校准,像素坐标是虚的,根本转不了真实世界位置,定位完全不可用。
相机定位精度不理想时,建议优先使用设备固件中内置的出厂相机参数,并通过相机微调改善定位效果;如果微调后仍无法满足需求,或相机的位置发生过变化,可根据实际情况进行校准相机。
首次连接 Falcon Design Space 时,软件会自动读取设备固件中内置的相机参数进行校准。

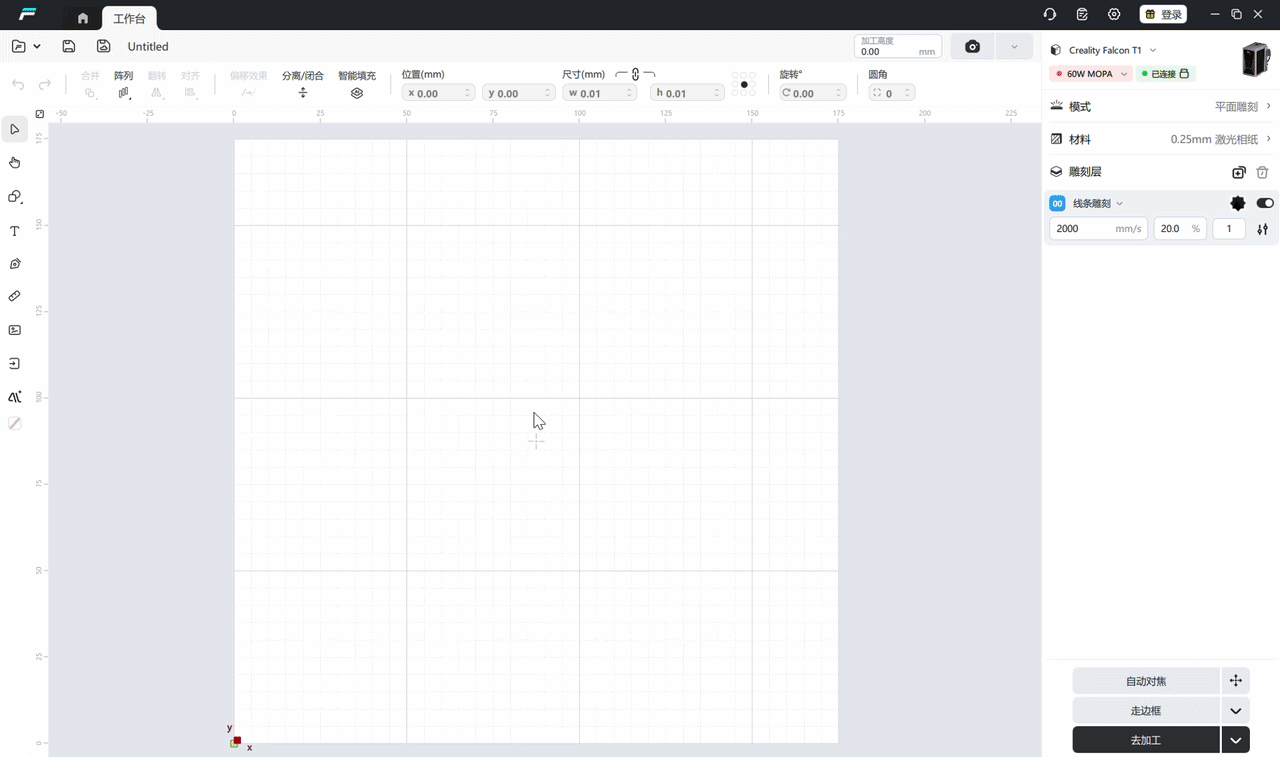

在 Falcon Design Space 的工作台,点击工作台右上方的相机图标右侧的下拉箭头,在下拉菜单里选择“相机校准”,然后选择“读取固件”,根据页面指示操作即可。
注:点击“开始校准”后,可在校准页面下载相机标定卡。
同时检查以下环境条件:

参考设备:Creality Falcon A1 / A1 Pro、Creality Falcon2 / Falcon2 Pro / Falcon2 Pro D,下面以 Falcon A1 Pro 设备为例。
方式一:使用 Aruco 标定卡进行标定

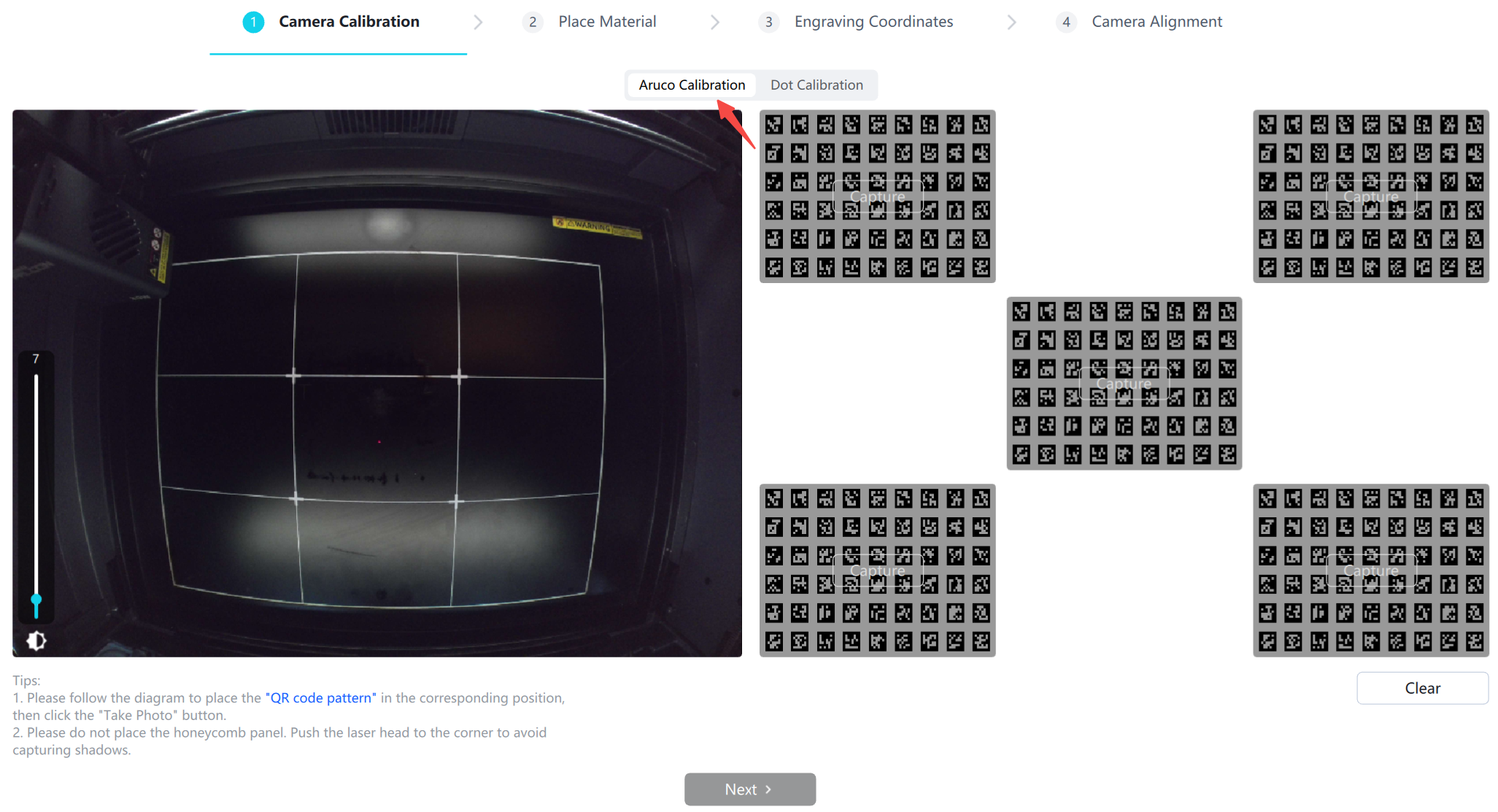

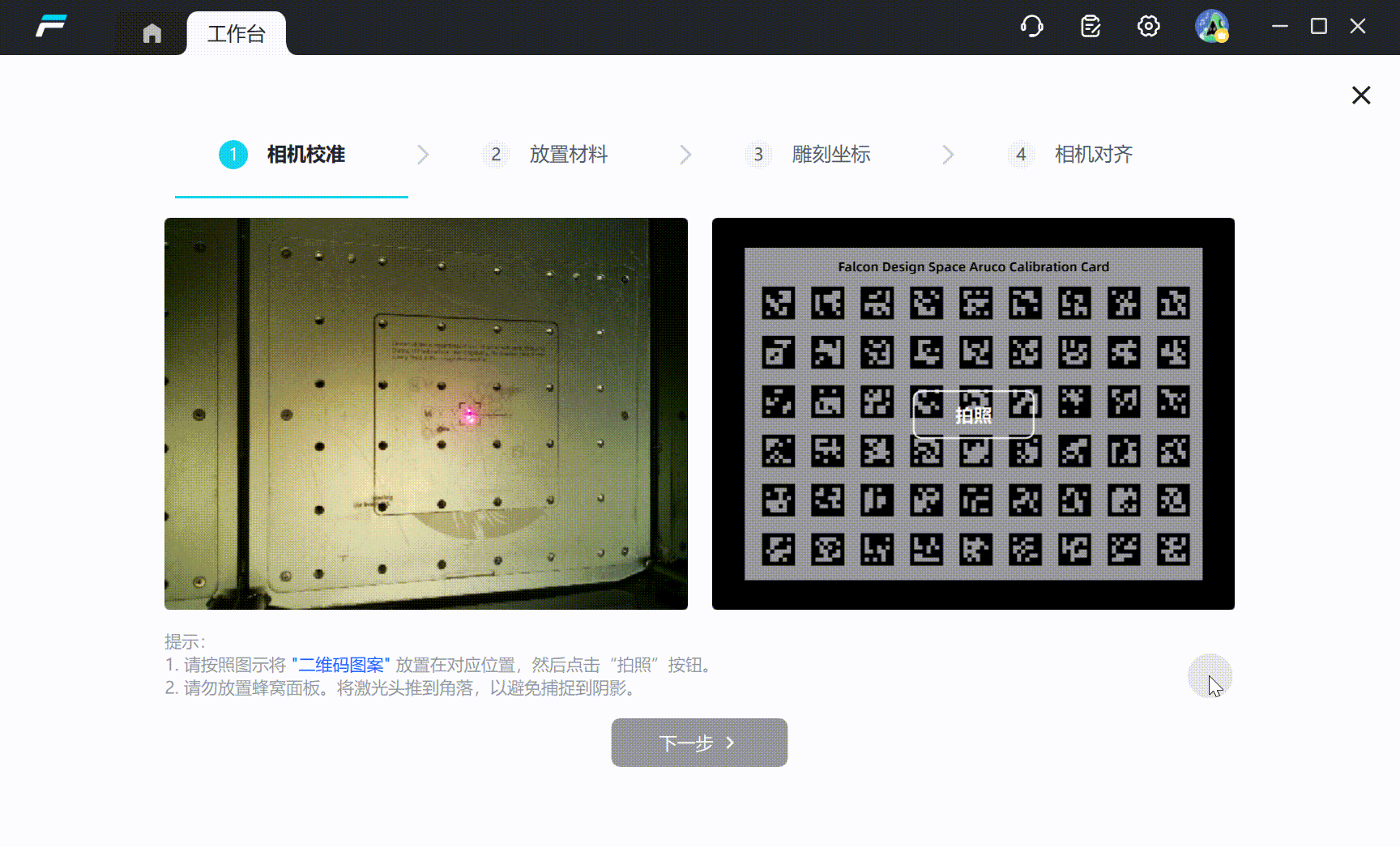

1. 选择 Aruco 校准,大幅面设备需拍摄五宫格照片,小幅面设备拍摄一张居中照片即可。

2. 手动将激光模组推到左上角(避免遮挡标定卡拍摄范围),放置标定卡在底板中心区域。
3. 点击中心格子中的【拍照】,获取图像。
4. 放置下方的标定卡,点击【拍照】获取图像。
5. 移动激光模组至左下角,放置上方的标定卡,防止激光模组遮挡标定卡。
6. 取全部位置的照片后点击【下一步】进入对齐操作,查看本教程的第四点“相机对齐操作”。
方式二:使用圆点标定卡进行标定

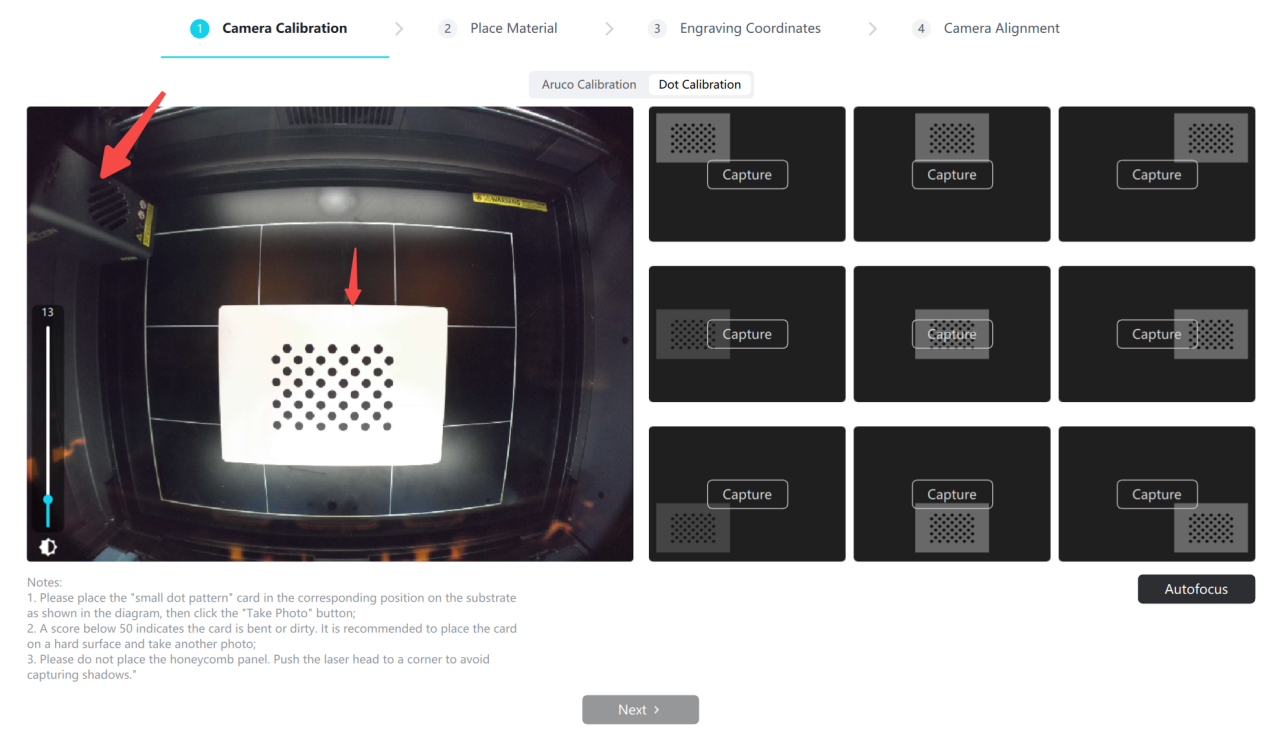

1. 选择小圆点校准。
2. 手动将激光模组推到左上角(避免遮挡标定卡拍摄范围),放置标定卡在底板中心区域。

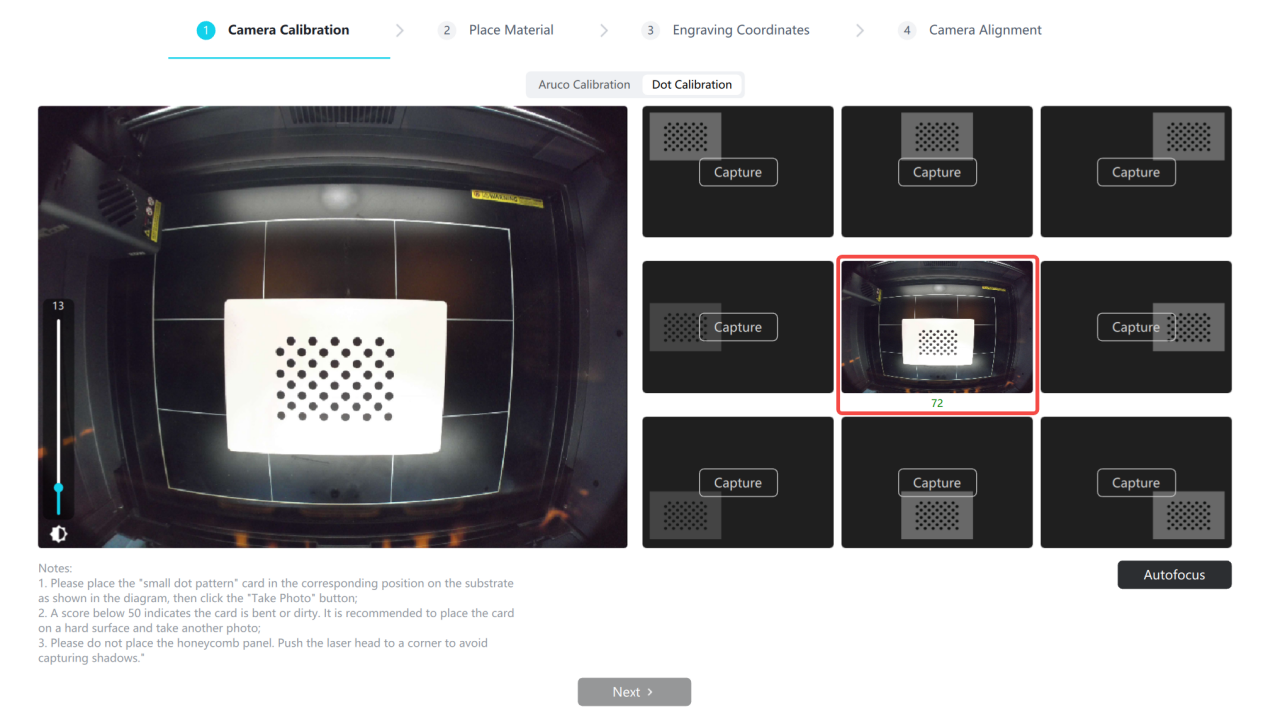

3. 点击中心格子中的【拍照】,获取图像。

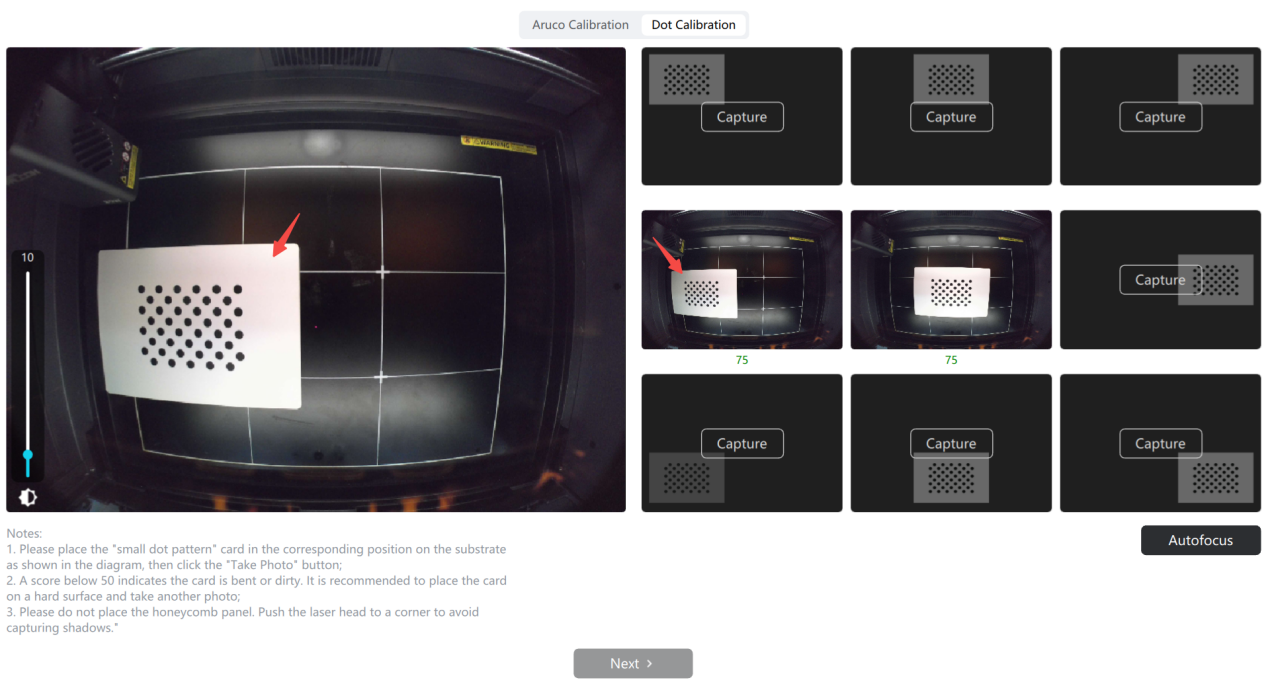

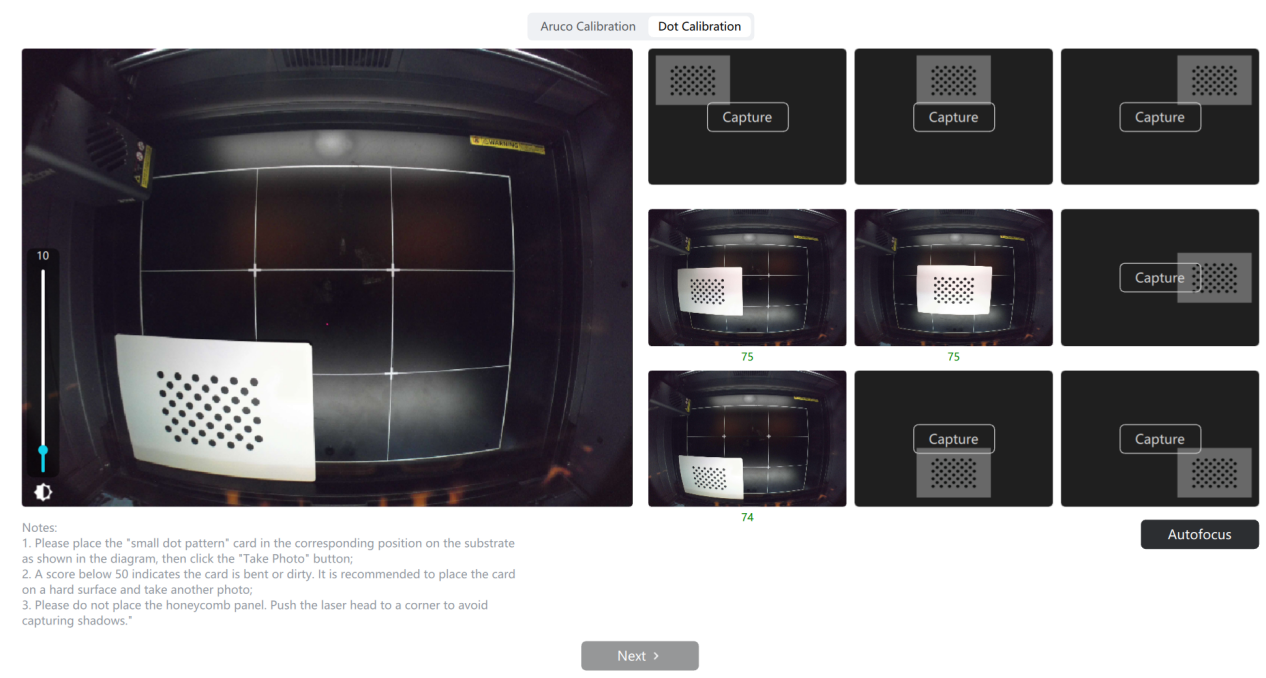

4. 然后分别将标定卡放在其他指示位置,点击获取图像,标定卡可贴边放置。



5. 获取全部 9 个位置的图片后点击【下一步】进入对齐操作,查看本教程的第四点“相机对齐操作”。
以下问题适用于使用圆点标定卡进行校准的场景。

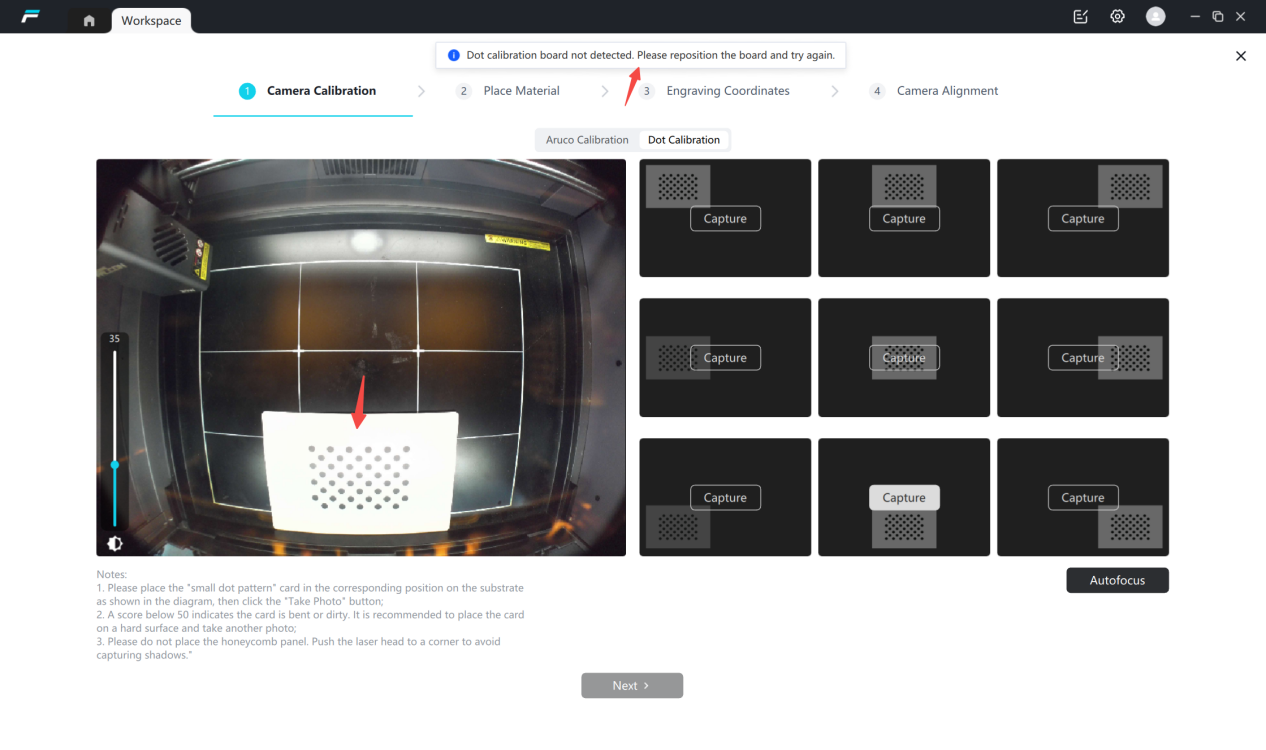

1. 环境光过亮,照片反光,导致图像采集失败
可以依次尝试以下方法:
1.1 对于支持该功能的设备,调整左侧蓝色曝光滑块,然后重新采集图像。

1.2 将标定卡移至反光较少的位置,然后重新采集图像。

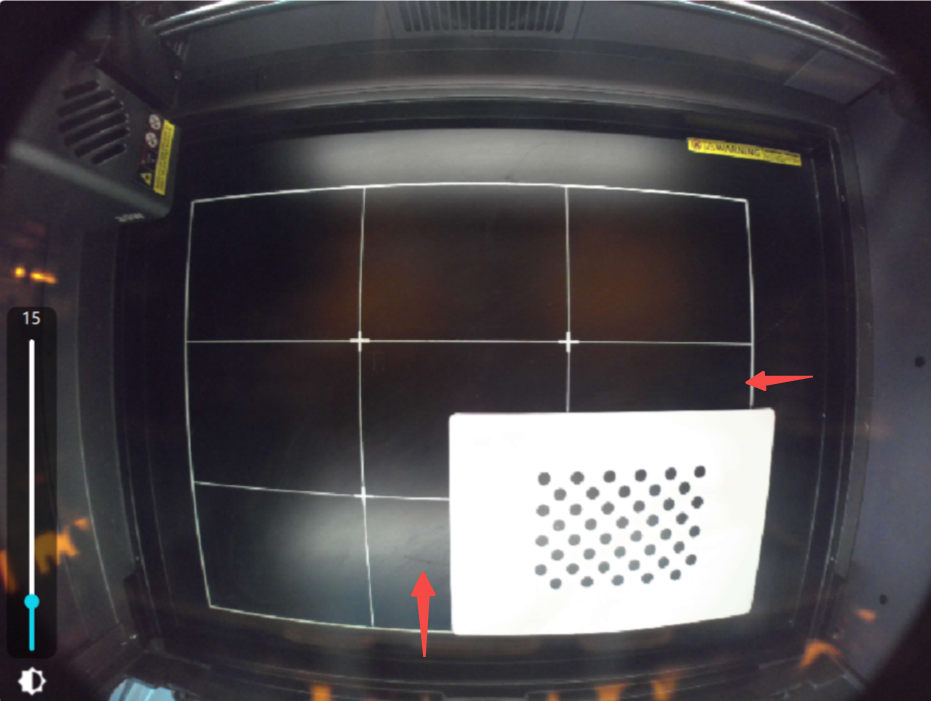

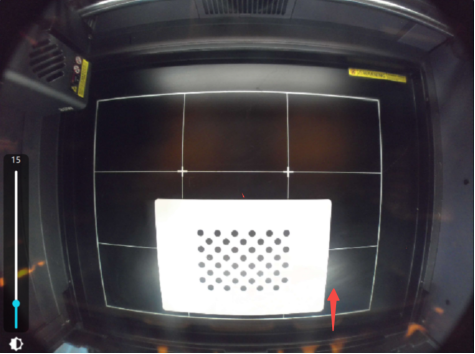

移动前:

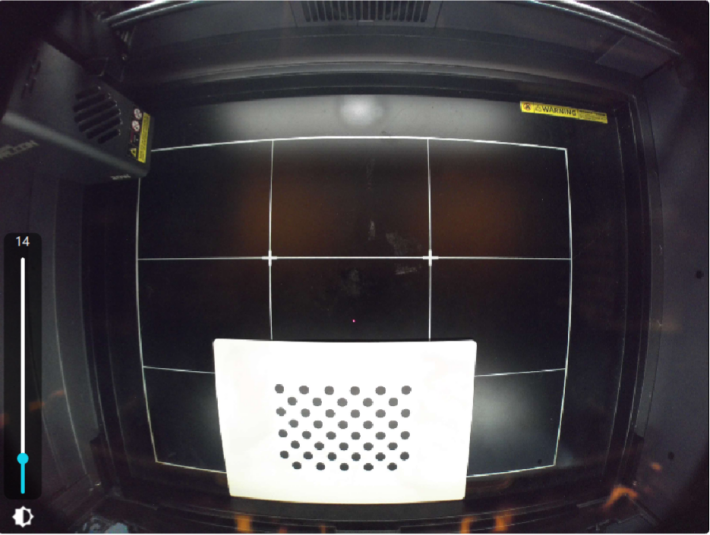

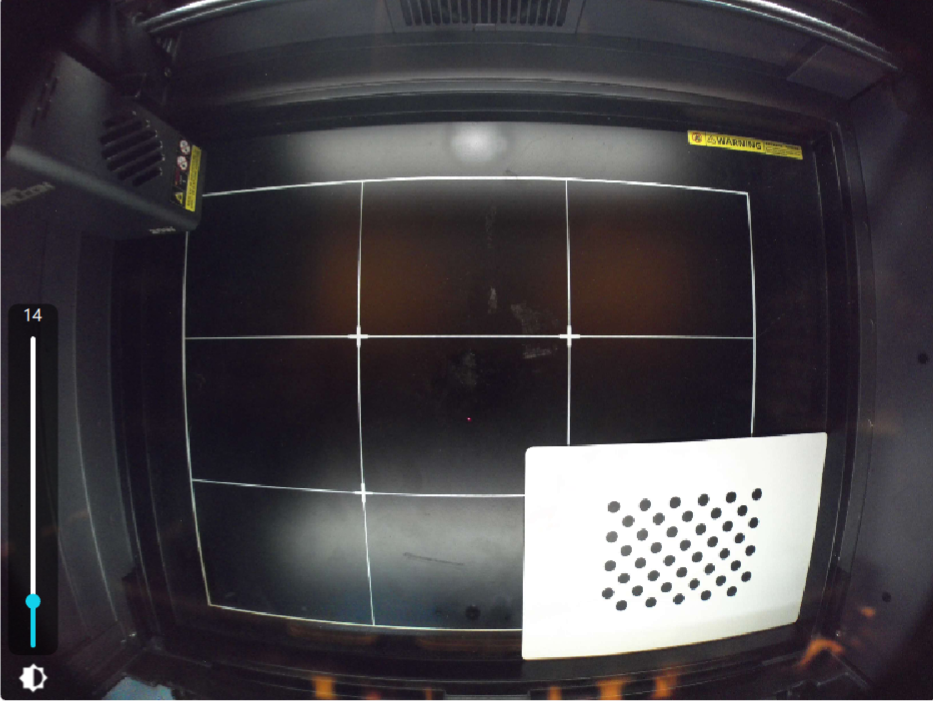

移动后:

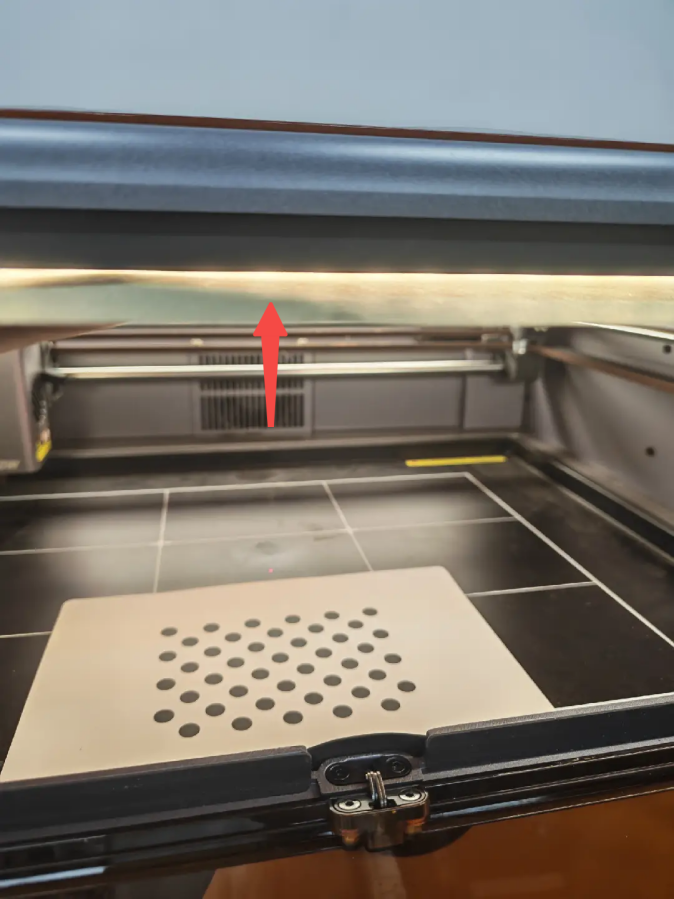

1.3 使用物体遮挡上方灯带,再次采集图像。

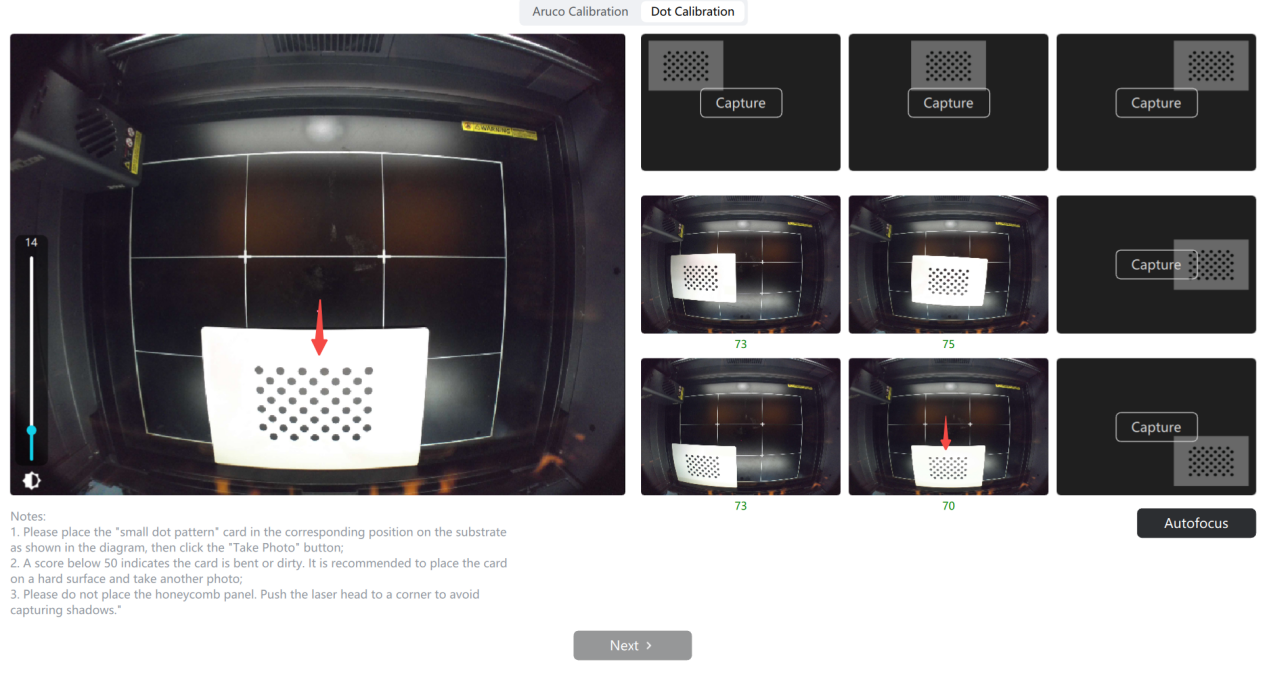

2. 照片分数过低
建议照片分数达到 50 或以上,以获得较好的校准效果。评分大于 1 时也可以使用,但校准效果可能稍差。
如果分数较低,可以将标定卡稍微向画面中心移动,然后重新采集图像。
移动前:

移动后:

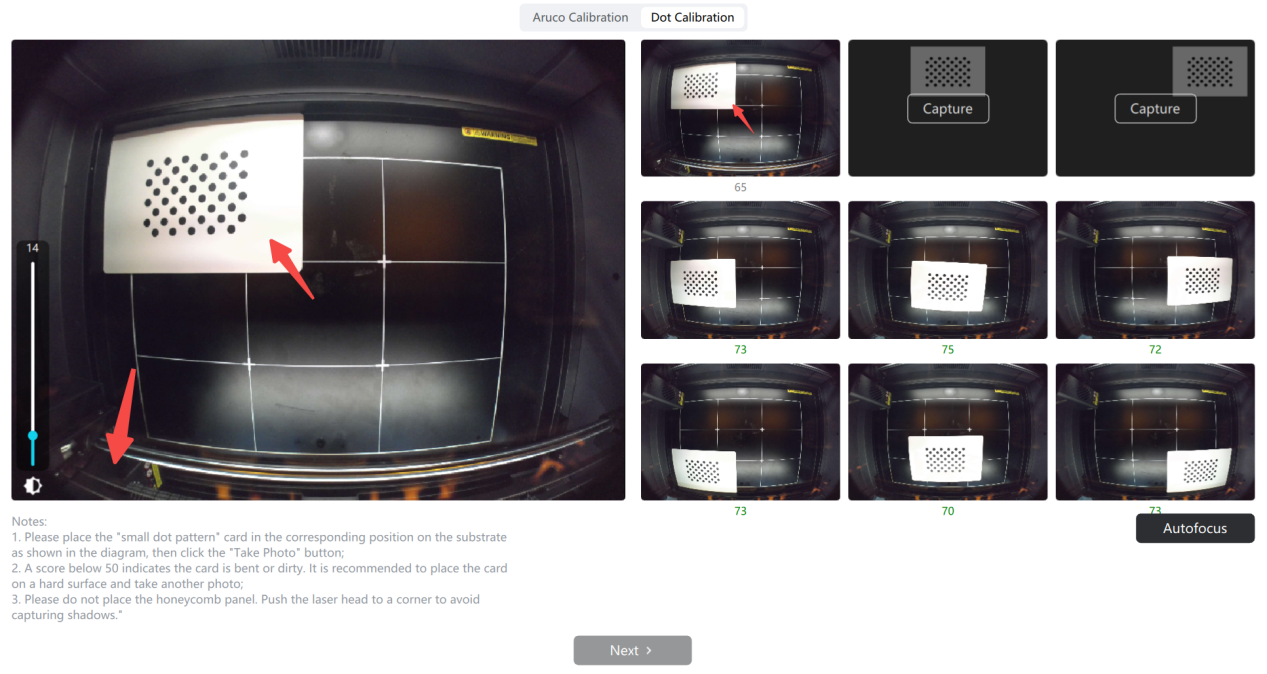

3. 拍照时出现阴影遮挡
采集上方照片时,可以将激光模组移动至左下方,避免模组遮挡标定卡。标定卡上的阴影可能影响识别效果。
采集下方照片时,也应注意避免阴影遮挡。建议照片分数达到 50 或以上,以获得较好的校准效果。评分大于 1 时也可以使用,但校准效果可能稍差。

参考设备:Creality Falcon A1C、Falcon T1,下面以 Falcon T1 为例。
方式一:使用 Aruco 标定卡进行校准
1. 选择 Aruco 校准,大幅面设备需拍摄五宫格照片,小幅面设备拍摄一张居中照片即可。
2. 将放置标定卡在底板中心区域,点击右侧格子中的【拍照】,获取图像。

3. 获取全部位置的照片后,点击【下一步】进入放置材料,雕刻材料放置后,点击【下一步】进入雕刻坐标。

4. 加工完成后,点击【下一步】进入相机对齐。

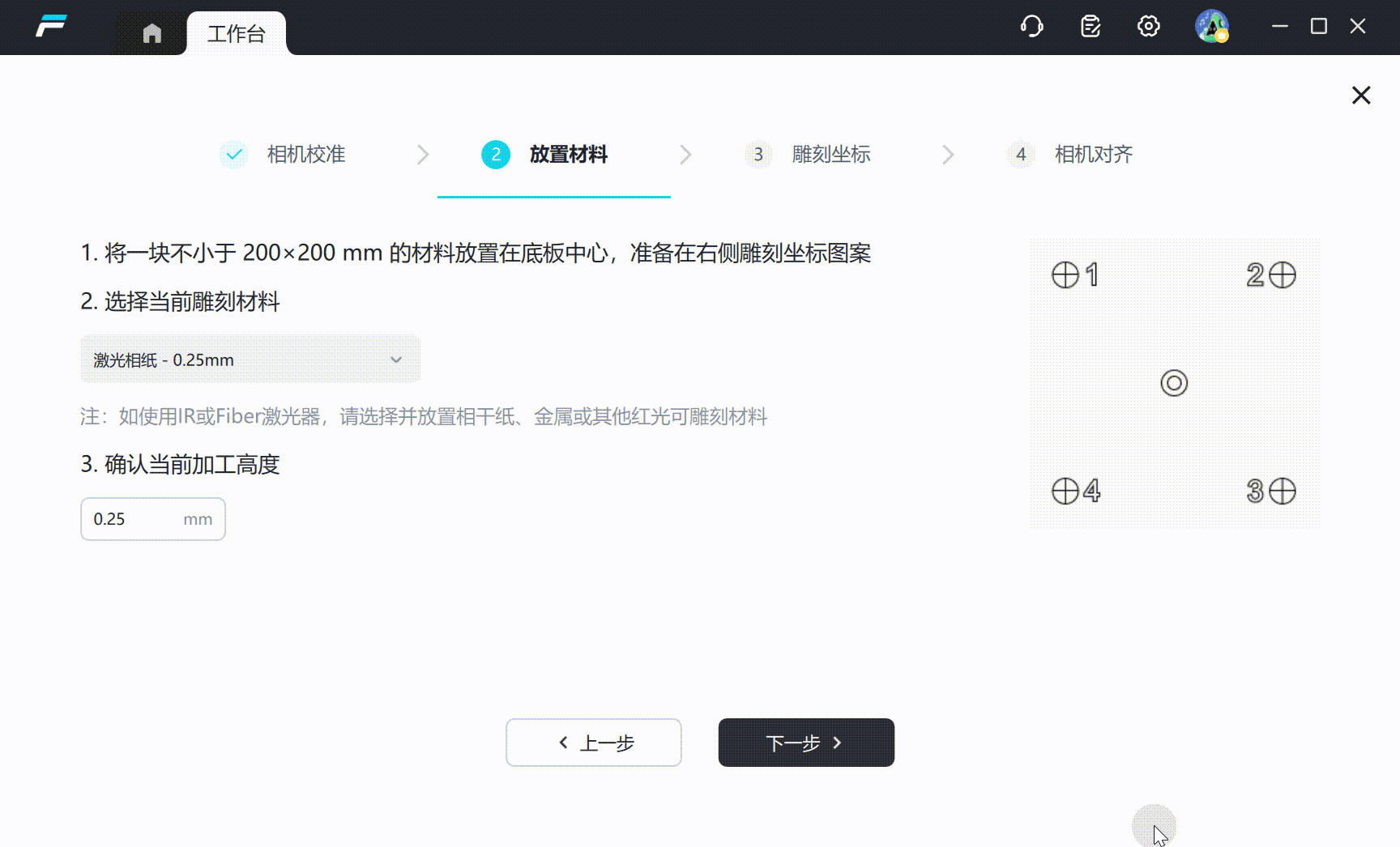

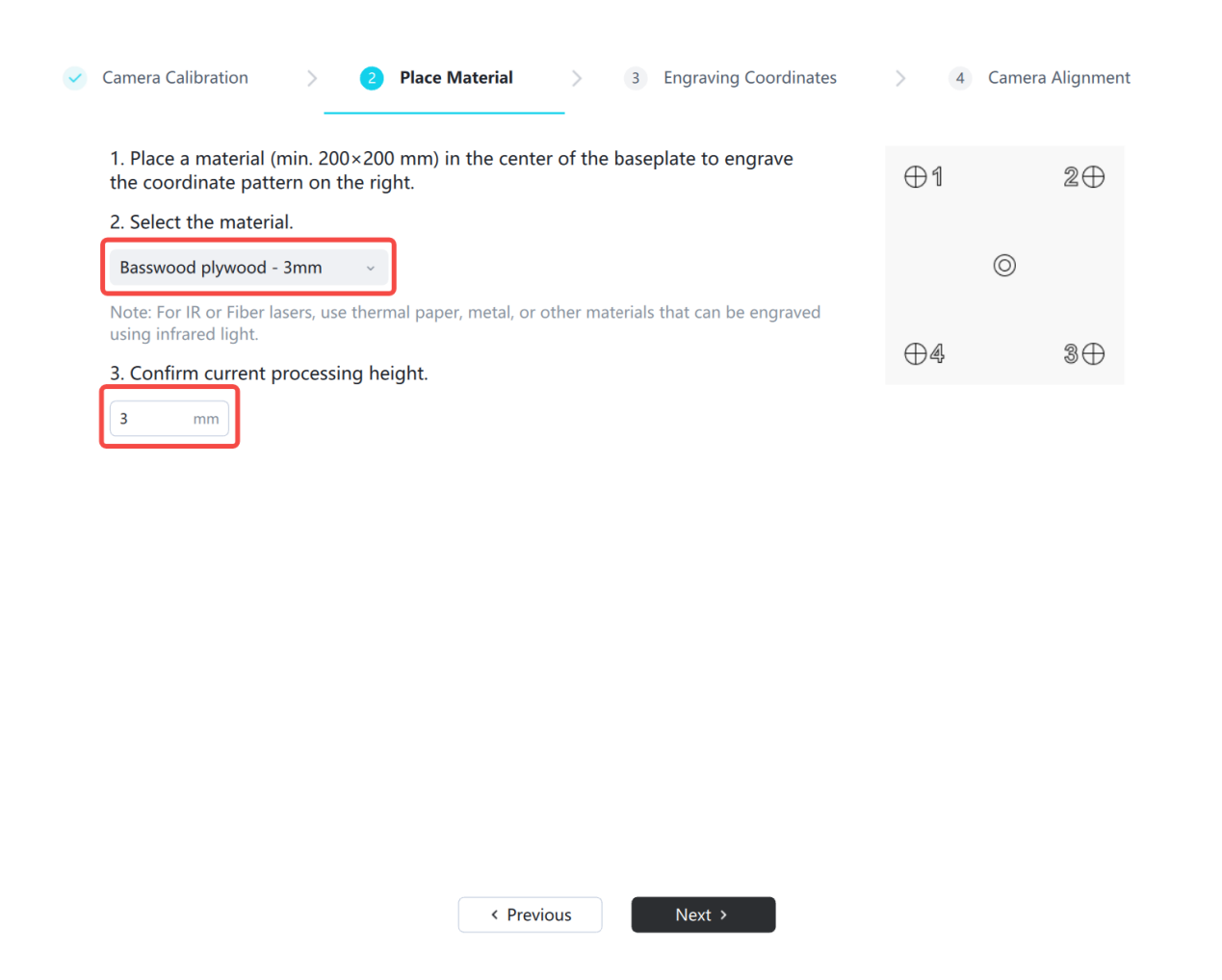

1. 放置材料
1.1 放置大于 250x250mm 的材料于雕刻中心,关上防护罩(根据光源放置椴木板或相干纸)
1.2 选择材料,输入加工高度,点击【下一步】
注:加工高度为底板到材料表面的高度。如放置了蜂窝板,加工高度为蜂窝板厚度+材料厚度;如果未放置蜂窝板,加工高度为材料厚度。

2. 雕刻坐标
点击【自动对焦】,对焦完成后点击【走边框】,确认在材料上的雕刻位置,完成后点击【开始加工】,加工完成不要取出材料,直接点击【下一步】
注:需要在设备设置中关闭开盖即停功能,才能打开防护盖查看走边框范围,调整雕刻材料位置,雕刻时请关闭防护罩。

3. 对齐相机
3.1 点击【拍照】获取雕刻出来的坐标照片。
3.2 放大照片,找到数字1图形,双击中心点,出现红色十字标识。
注:鼠标滚轮可缩放照片,按住左键可拖动照片;若双击位置错误,可点击【Reset】清空标记
3.3 完成数字 1 后,放大数字 2 的图形并双击中心点,出现红色线段。
3.4 依次按顺序双击 3 和 4 对应标定图案的中心点后,点击【完成】完成相机对齐。

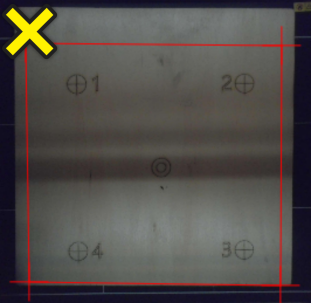

1. 双击的位置在位于标定图案中心外。

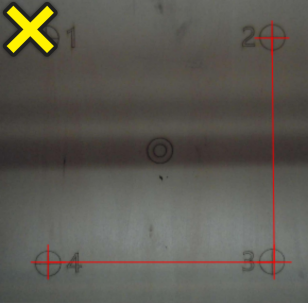

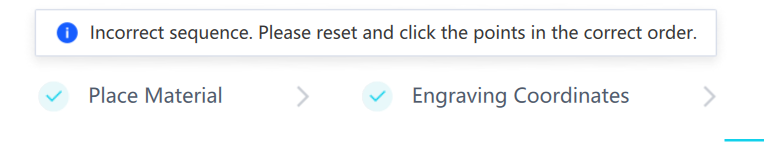

2. 没有按照 1~4 的顺序双击标定图案中心,出现错误提示。
