¶ 安装所需设备
装配喷嘴需使用包装内配套物料，清单如下：
0.4mm 喷嘴组件 ×4
M4×12 螺丝 × 8
H2.5 内六角扳手 × 1
.jpg)
¶ 喷嘴组件安装
¶ 2.1 喷嘴侧预安装

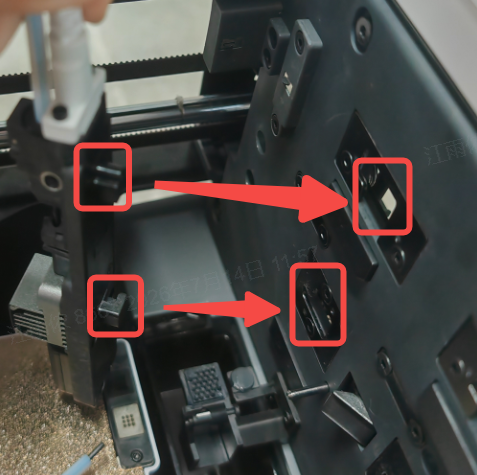

取出喷嘴组件，将组件上下两处挂钩对准背板热端支架的固定卡槽。缓慢向支架靠近，把挂钩嵌入槽内，手持喷嘴主体向左轻拉，依靠磁吸完成吸附固定。

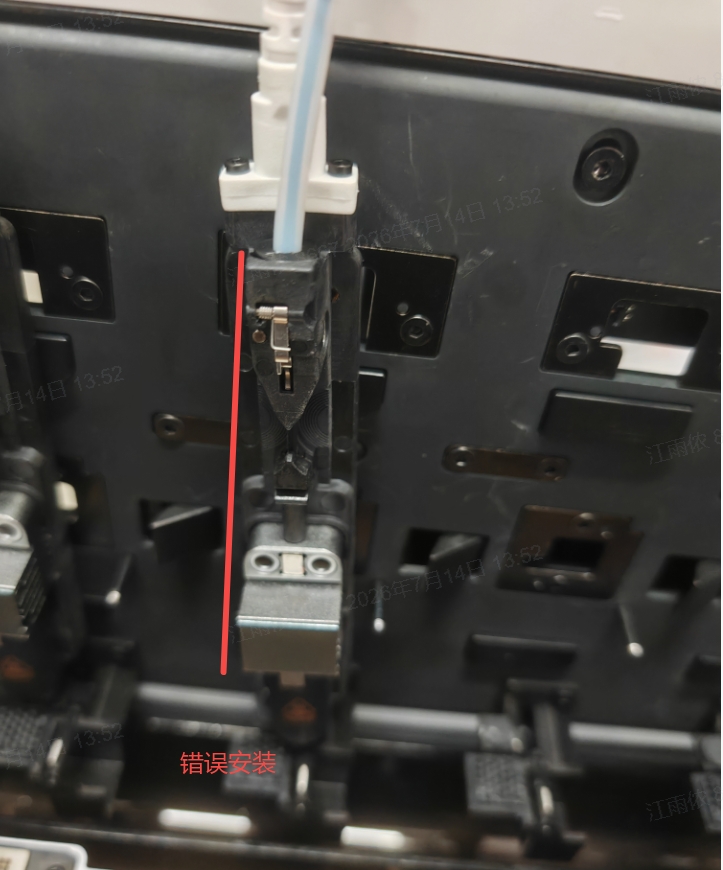

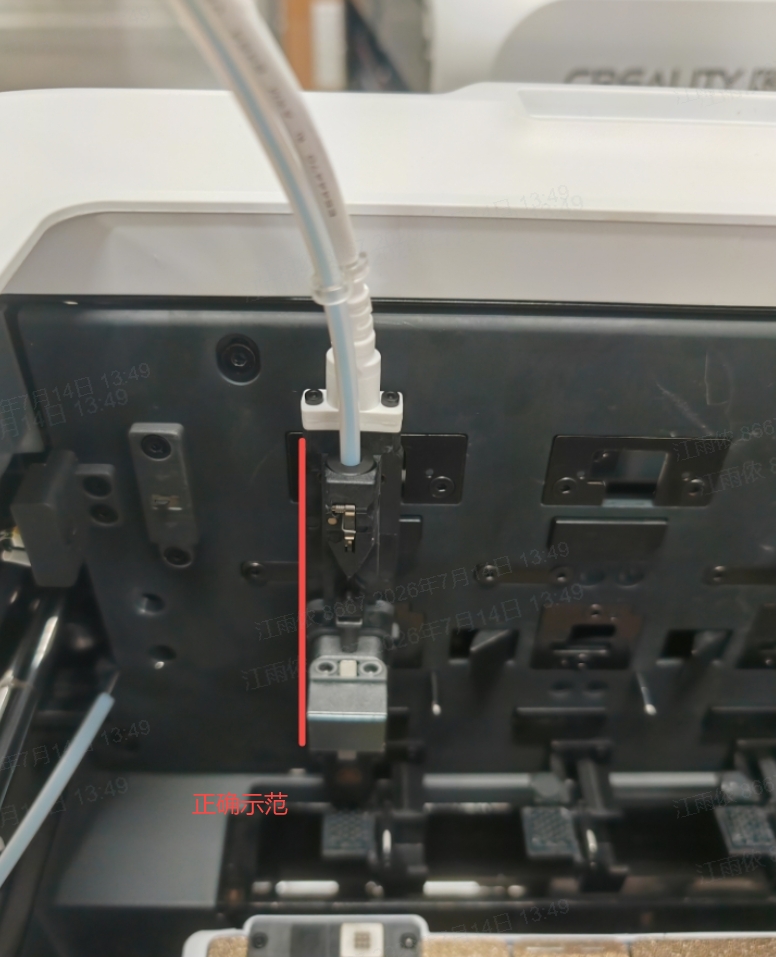

安装校验：轻晃喷嘴无松动，喷嘴左侧完全贴合卡槽即为安装合格。
 |
 |
若喷嘴装配错位，需拆下重装，请按以下步骤操作：

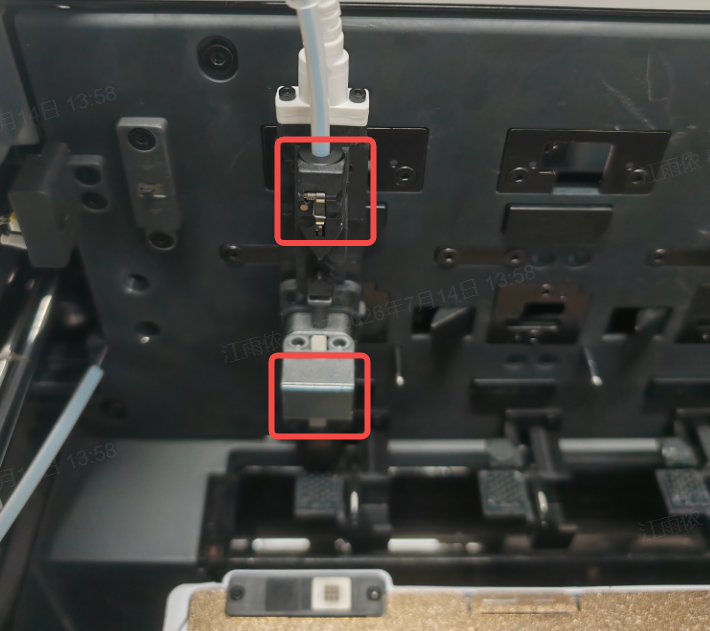

双手同时捏住图中红框标注的喷嘴上下两端；
向设备右侧水平用力拉动，解除磁吸锁止；
向外垂直拔出，取下整个喷嘴组件。
.png)
¶ 2.2 管线侧安装

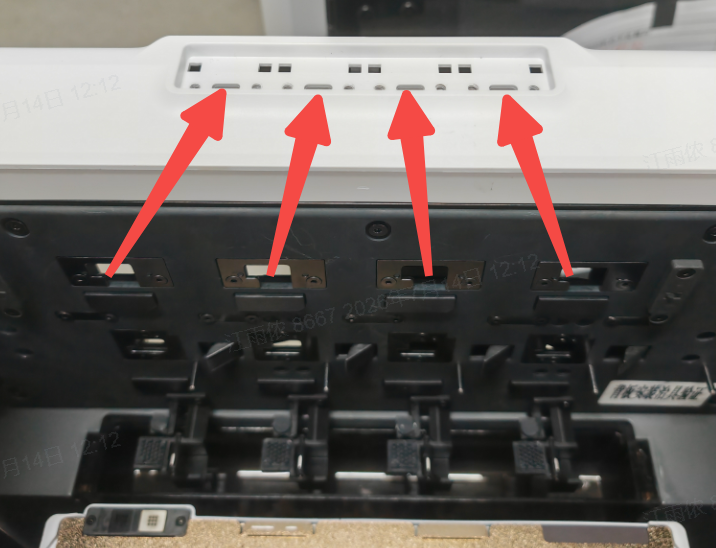

如图所示，每个喷嘴必须和上方插座一一对应，不可错位；
.png)

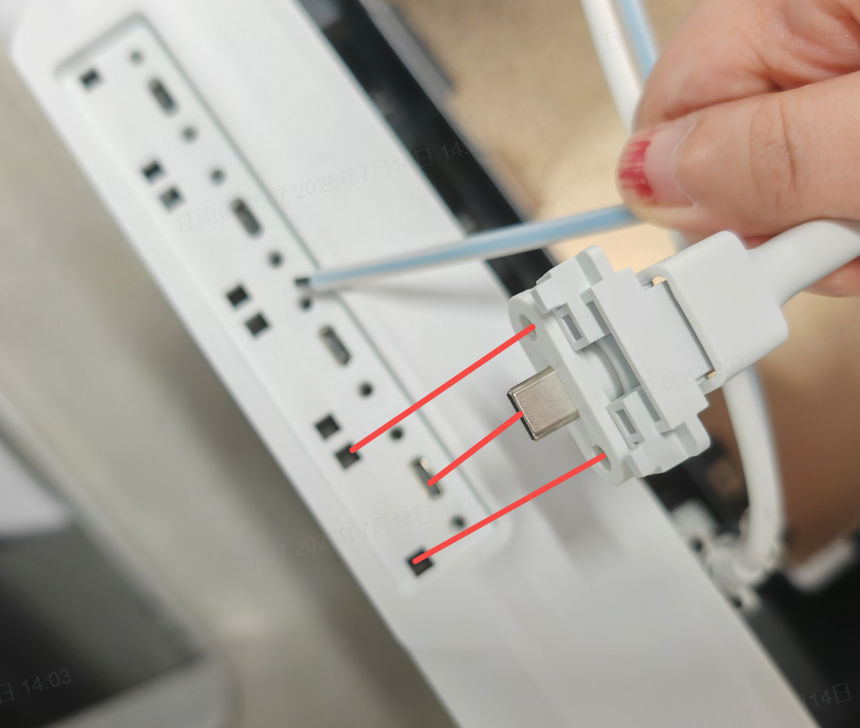

将喷嘴通讯插头对准卡槽孔位，平稳插入卡紧
.png)

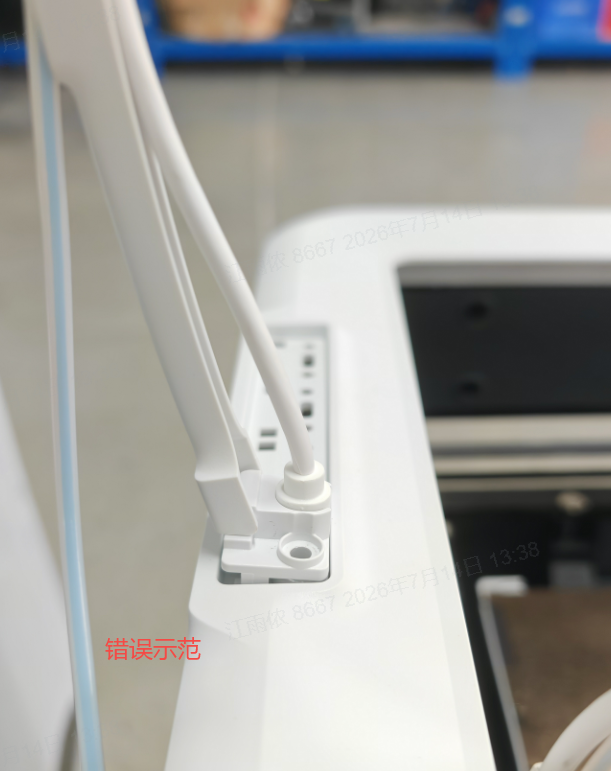

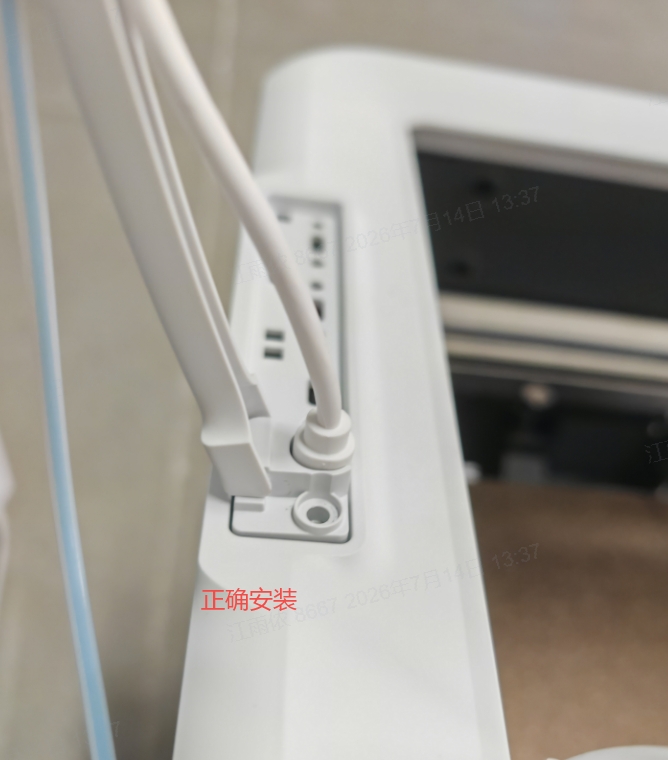

如图为标准安装状态：插头完全嵌入插座内部、无外露，即代表插接到位，通讯连接正常
 |
.png) |
取 H2.5 内六角扳手，使用配件包内 2 颗 ST4×14 自攻螺丝锁紧固定。
¶ 2.3 连接自动进退料器

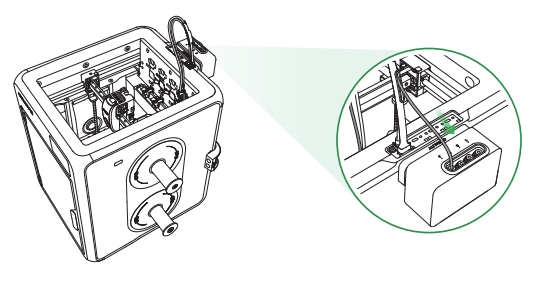

如图所示，将管线侧处的长料管插入对应的自动进退料器的接口。
.png)
¶ 安装4个喷嘴
重复第2步，安装另外3个喷嘴组件。
