¶ 文档说明
本指引用于说明设备在特定情况下，如何手动完成喷嘴的取出与放回操作。
根据喷嘴当前所处位置，可分为以下两种场景：
¶ 操作前注意事项
开始操作前，请确认：
当前设备已停止打印；
打印头处于可安全操作状态；
操作过程中避免碰撞喷嘴、打印头及背板结构；
请按照本文步骤操作，避免强行移动打印头或喷嘴；
操作喷嘴时，请注意喷嘴温度，确认喷嘴已经冷却至安全操作状态。
注意
如果打印头无法正常移动，请勿直接用力推动。
应先通过设备界面执行「释放」操作，解除打印头锁定后再进行移动。
¶ 场景一：打印头取放喷嘴
¶ 3.1 打印头取出喷嘴
当喷嘴位于背板喷嘴工位，需要通过打印头将喷嘴取出时，请按照以下步骤操作。
¶ 步骤 1：确认打印头是否可以移动
轻轻尝试左右移动打印头，确认打印头当前是否处于可移动状态。
如果打印头可以正常移动，可直接进入下一步。

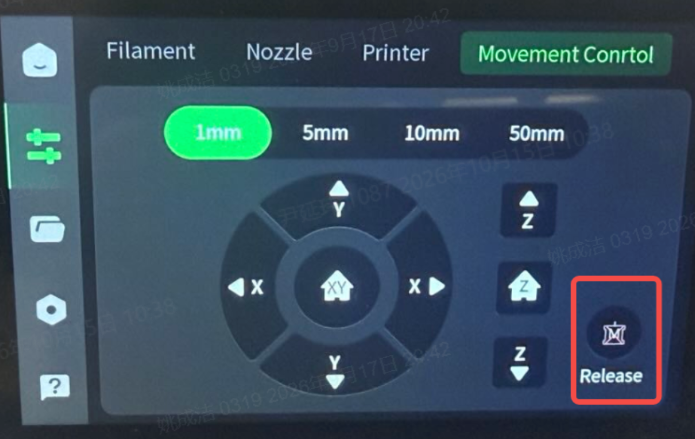

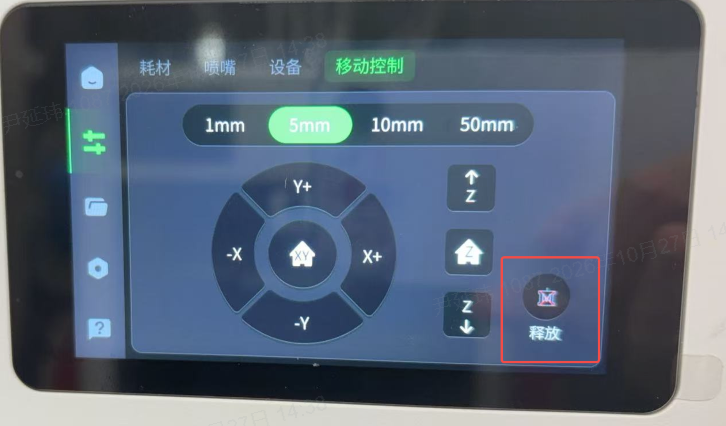

如果打印头无法移动，请在设备屏幕点击：
【释放】
等待打印头解除锁定后，再尝试移动打印头。
 |
 |
¶ 步骤 2：检查打印头插销状态

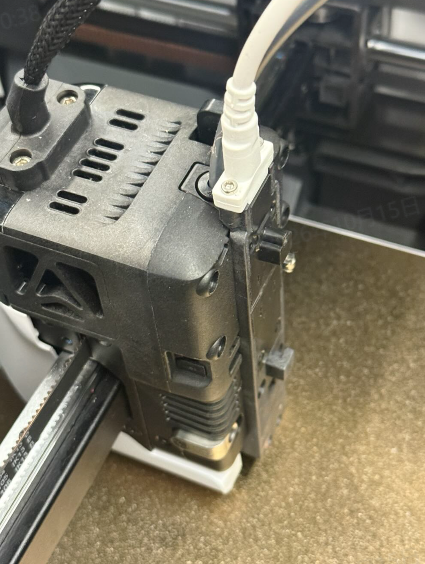

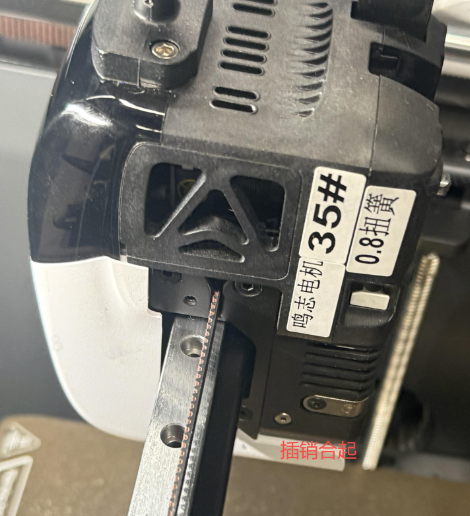

移动打印头前，请先检查打印头侧面的插销状态。
插销存在两种状态：
|
|

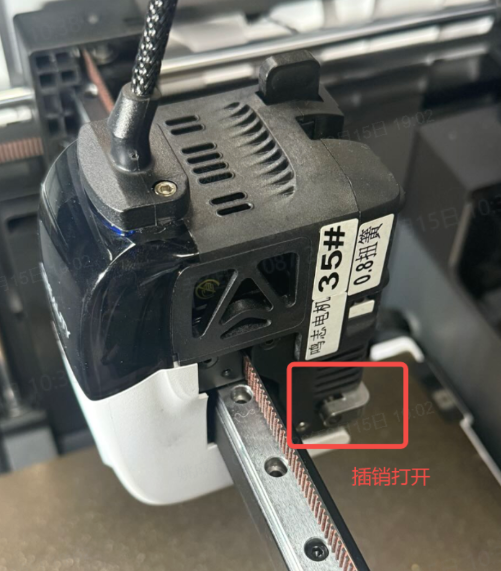

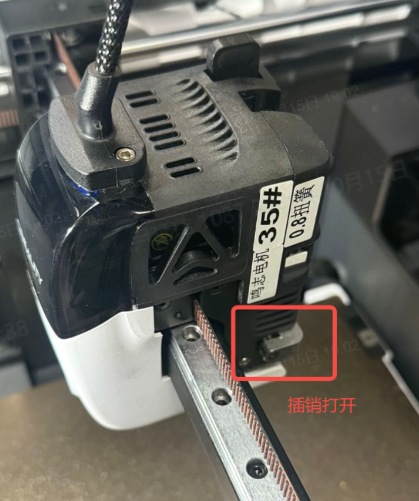

¶ 如果插销已经打开
可直接进行下一步。

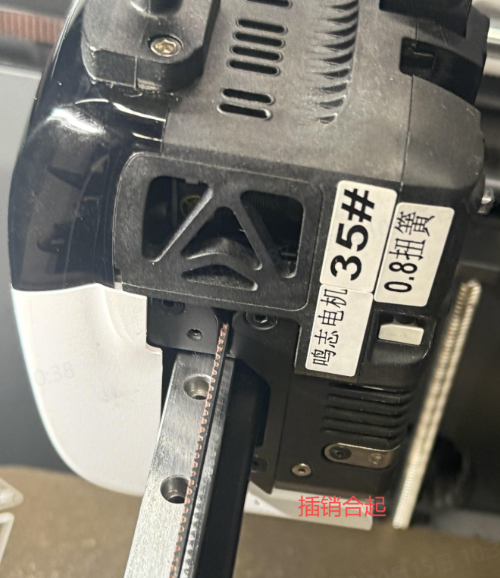

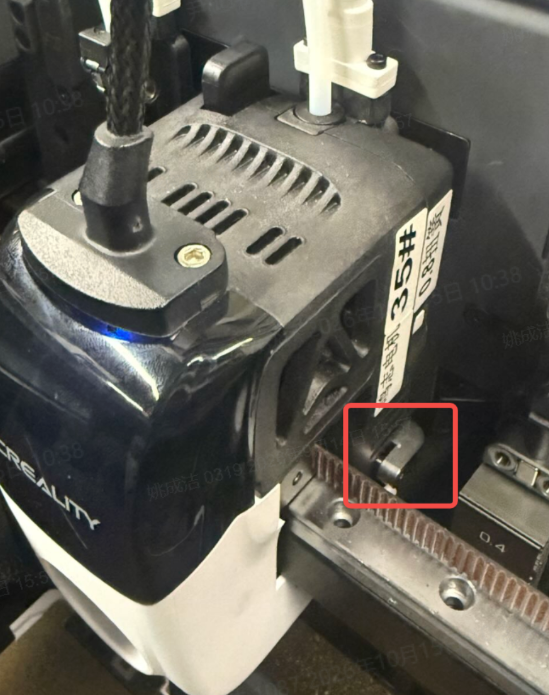

¶ 如果插销处于闭合状态

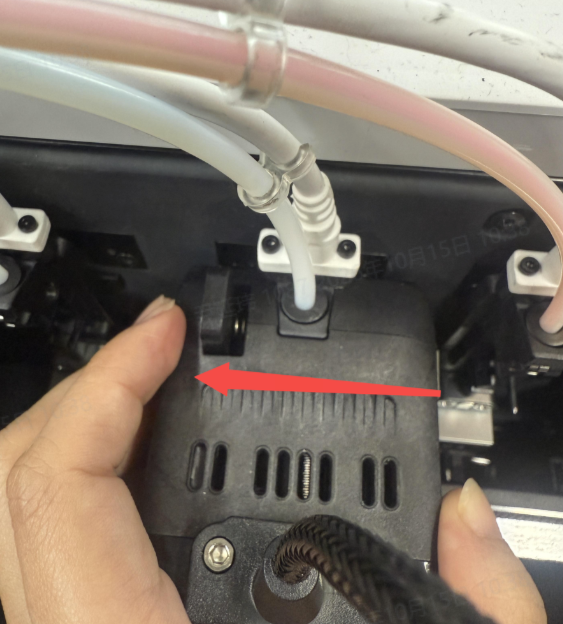

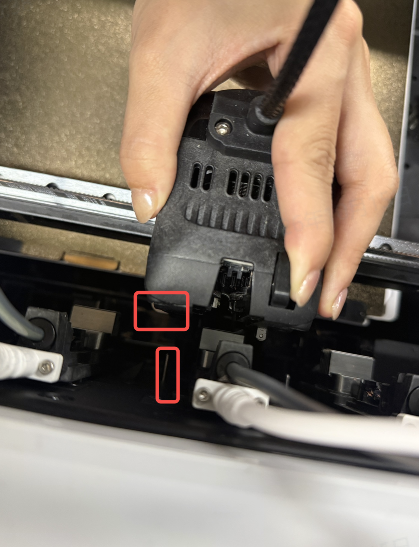

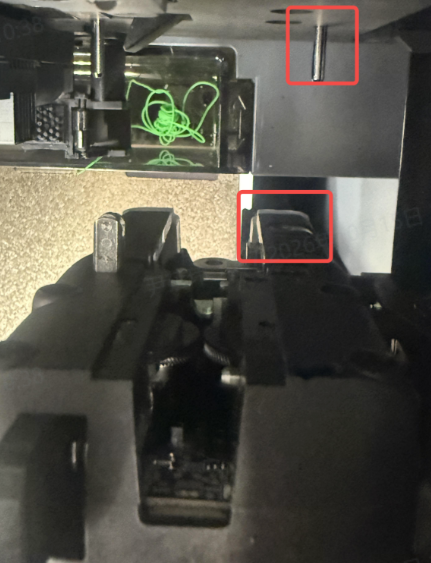

将打印头插销位置对准背板上的第 5 个铁针，然后向左平移打印头。
当听到插销打开的声音后，停止移动，并再次确认插销已经完全打开。
注意
请确认插销已经完全打开后再进行后续操作。
如果插销未完全打开，请勿强行移动打印头与喷嘴连接。
 |
 |

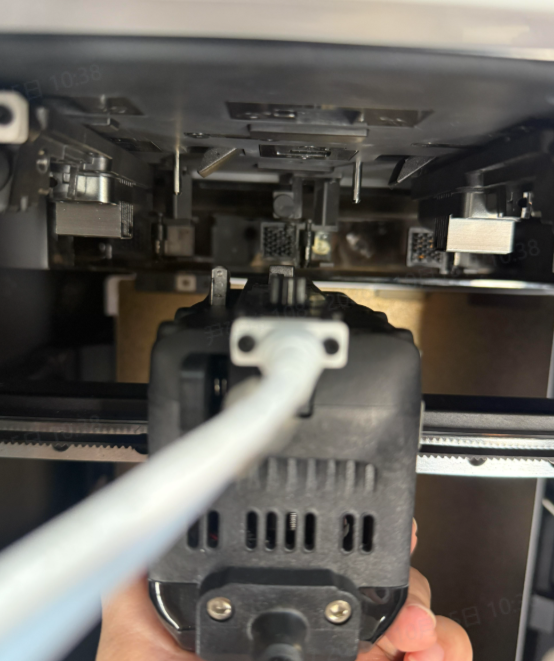

¶ 步骤 3：移动打印头至目标喷嘴位置
确认插销处于打开状态后：

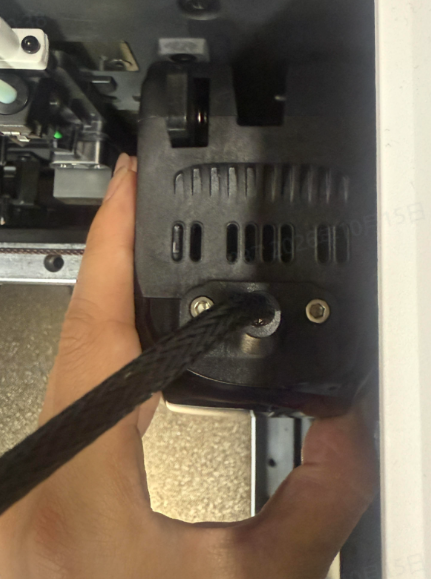

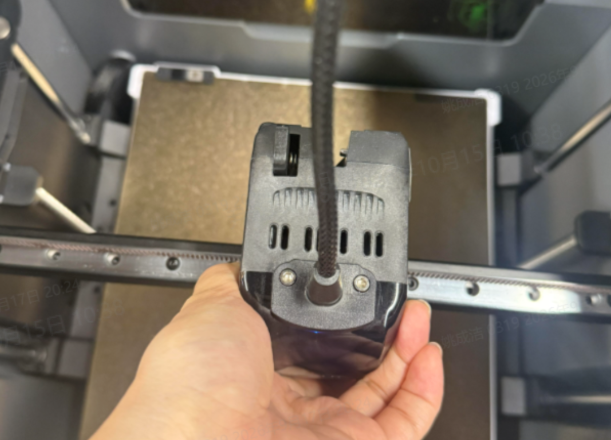

按住打印头顶部的开合结构；
保持按压状态；
缓慢移动打印头；
将打印头移动至需要取出的目标喷嘴位置。
注意
移动过程中保持打印头平稳，避免上下倾斜或碰撞喷嘴。
 |
 |
¶ 步骤 4：对准打印头与喷嘴
将打印头移动到目标喷嘴前方后，确认打印头与喷嘴位置已经对准。
重点确认插销与对应铁针/连接位置处于正确对位状态。
然后保持打印头水平，缓慢移动，使打印头与喷嘴完成连接。
注意
如果对位存在明显偏差，请重新调整打印头位置，不要通过大力推压的方式强行连接。
¶ 步骤 5：将喷嘴移出喷嘴工位
确认喷嘴已经与打印头正确连接后，将：
打印头 + 喷嘴
作为一个整体缓慢移出喷嘴工位。

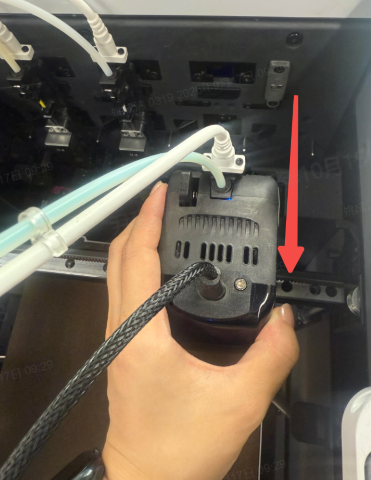

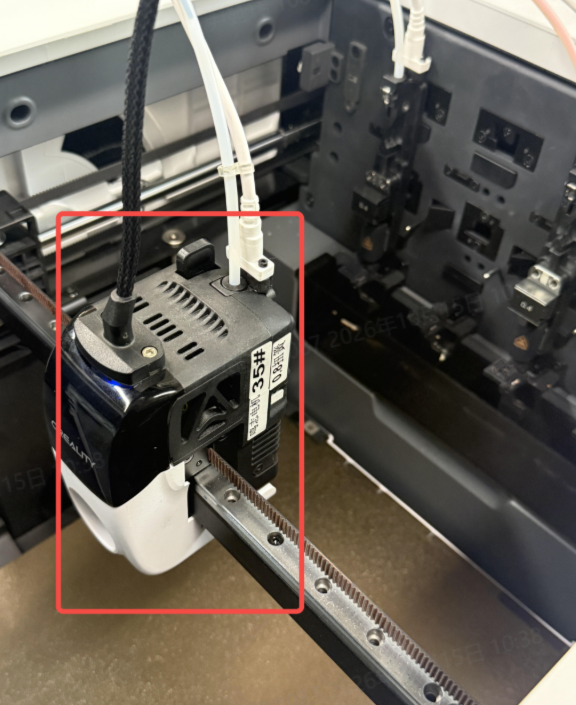

¶ 步骤 6：将打印头移动至热床中间

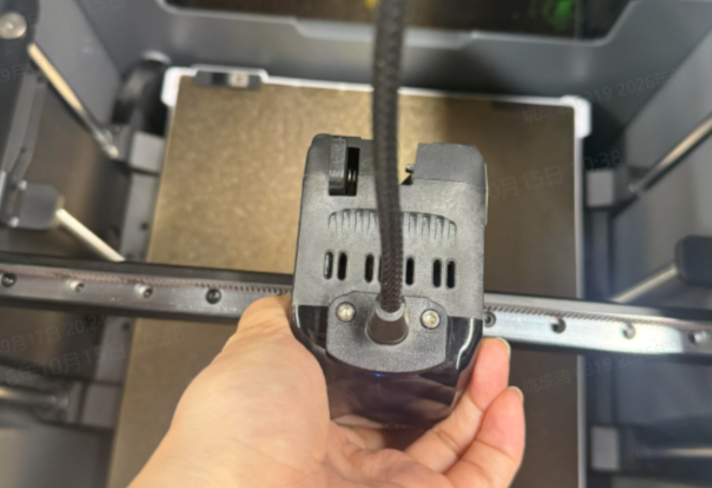

将已连接喷嘴的打印头缓慢移动至热床中间区域。
¶ 步骤 7：检查喷嘴连接状态
完成取出后，请检查：
喷嘴是否完全安装在打印头上；
喷嘴与打印头之间是否存在明显缝隙；
喷嘴是否存在松动；
喷嘴整体是否保持正常姿态。
¶ 3.2 打印头放回喷嘴
当需要将打印头上的喷嘴重新放回背板喷嘴工位时，请按照以下步骤操作。
¶ 步骤 1：确认打印头可以移动
轻轻尝试移动打印头。
如果打印头无法移动，请在设备界面点击：【释放】
解除打印头锁定后再继续操作。
这一要求与取出喷嘴时保持一致。
 |
|
¶ 步骤 2：确认打印头插销处于打开状态
检查打印头插销。
|
|
如果插销已经打开，可以继续下一步。
如果插销处于闭合状态：
将插销对准背板上的第 5 个铁针，将插销口插入铁针；；
向左平移打印头；
听到插销打开的声音；
再从侧面确认插销已经完全打开。
¶ 步骤 3：将喷嘴移动至对应喷嘴工位

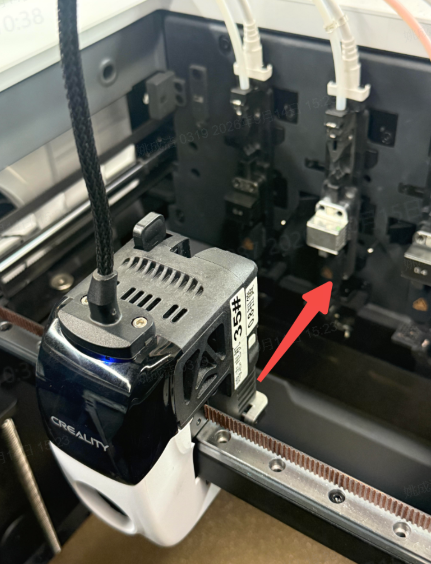

将打印头上的喷嘴移动至需要放回的喷嘴安装位置。
保持打印头水平，并缓慢靠近喷嘴工位。
 |
 |

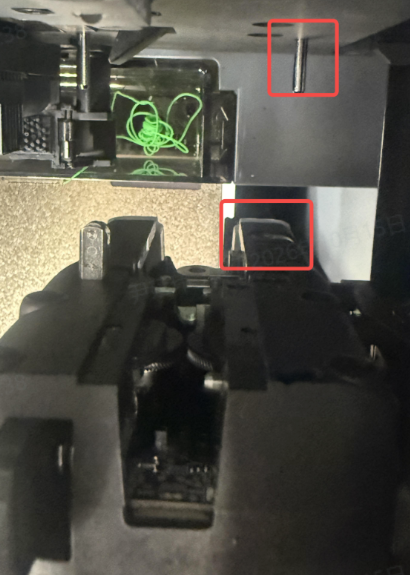

¶ 步骤 4：对准定位点

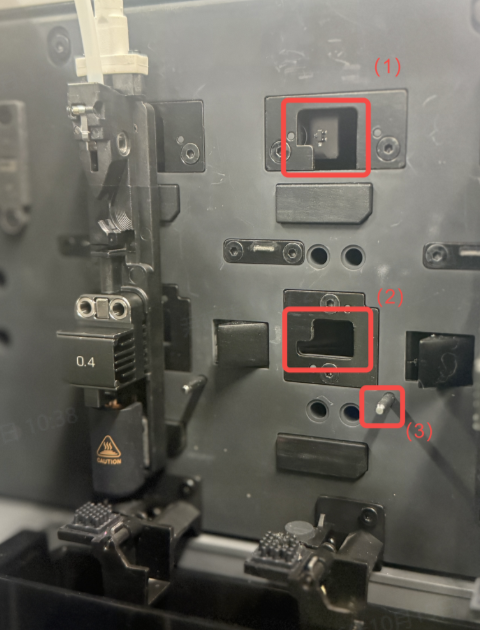

放回喷嘴前，需要确认打印头和背板上的定位结构正确对齐。

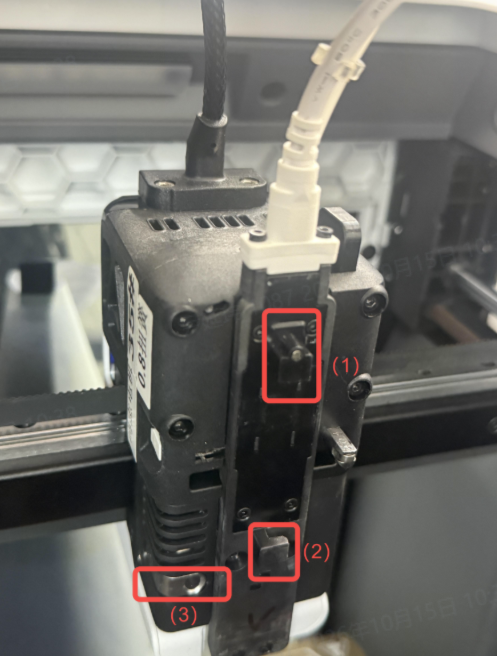

将打印头上的：
1、2、3 定位点
分别与背板上的：
1、2、3 定位点
一一对准。
注意
定位点没有完全对准时，请勿继续推入喷嘴。
 |
 |
 |
¶ 步骤 5：将喷嘴送入喷嘴工位
定位点完全对准后，保持打印头水平移动，将喷嘴送入对应喷嘴工位。
注意
整个过程中应保持水平移动。
如果出现明显阻力，请停止操作并重新检查定位点。
¶ 步骤 6：确认插销已经完全打开
操作过程中，如果听到插销打开的声音，请从打印头侧面再次检查插销状态。
确认插销已经完全打开后，再继续移动打印头。
¶ 步骤 7：将打印头移回热床中间

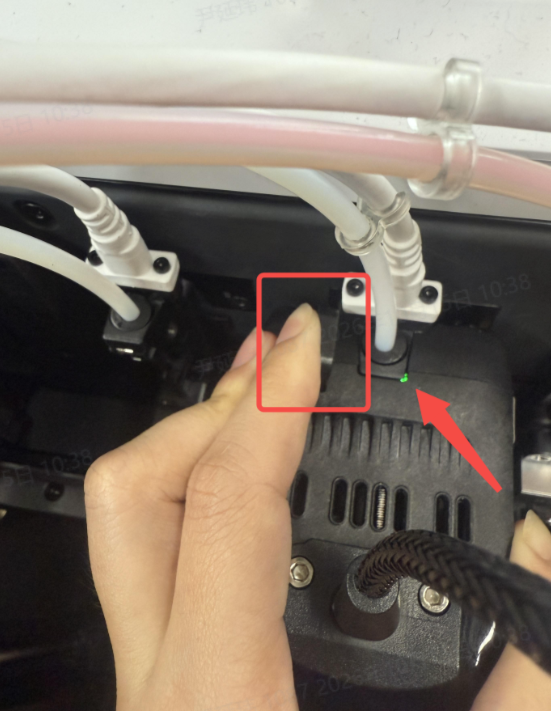

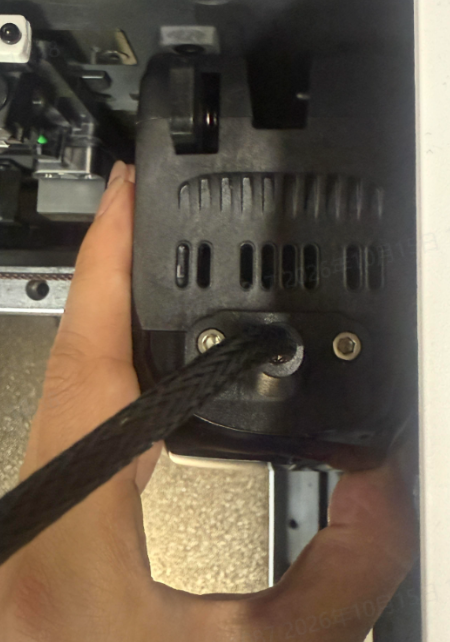

持续按住打印头顶部开合结构。
确认打印头上的绿色指示灯亮起后，将打印头缓慢移回热床中间位置。
注意
建议保留“绿色指示灯亮起”作为关键成功状态，因为这比单纯写“操作完成”更容易让用户判断当前是否正确。

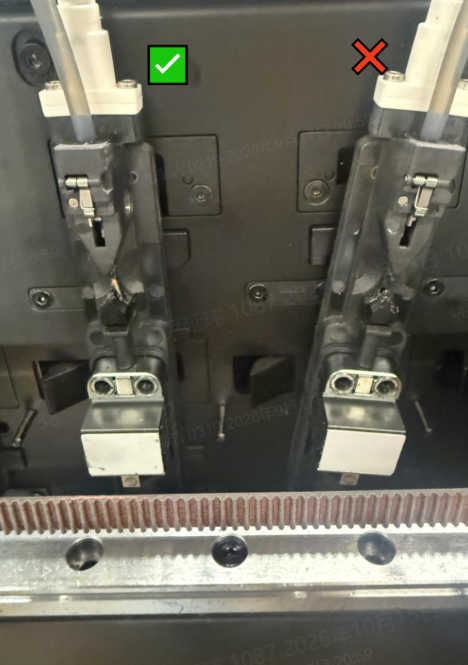

¶ 步骤 8：检查喷嘴是否正确挂载

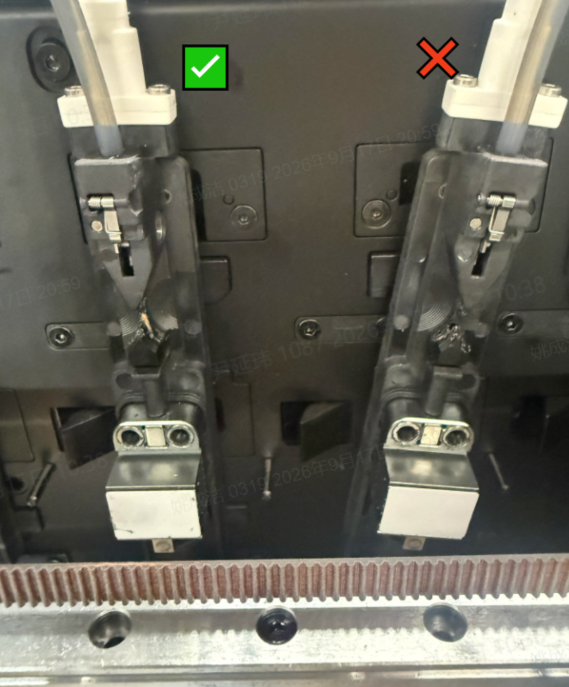

检查喷嘴状态：
喷嘴已经稳固挂载在背板上；
喷嘴左端贴紧对应位置；
喷嘴无明显倾斜；
喷嘴无松动；
喷嘴不会自行脱落。
¶ 场景二：喷嘴挂载在背板上
如果喷嘴当前已经挂载在背板上，不需要通过打印头进行取放，可以直接按照以下方式手动取出或放回。
¶ 4.1 手动取出喷嘴

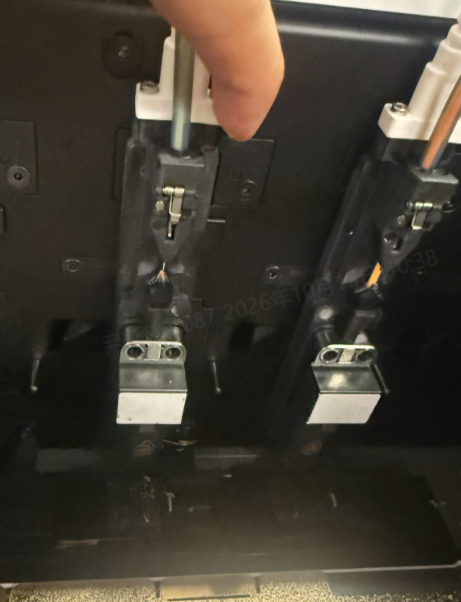

¶ 步骤 1：固定喷嘴中部

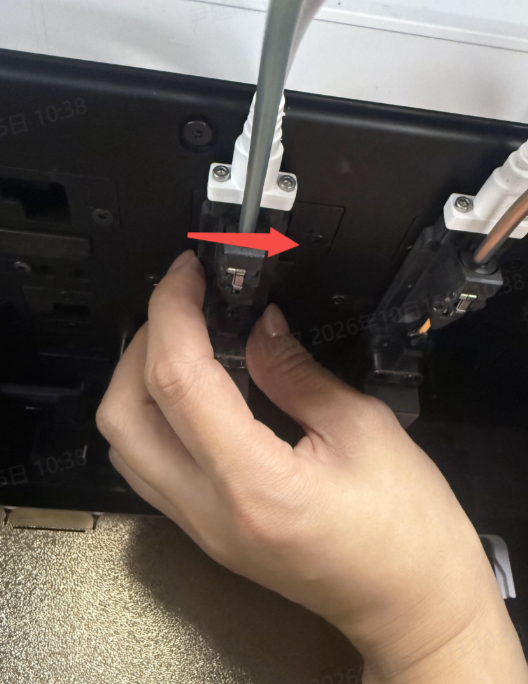

使用拇指按住喷嘴中部。

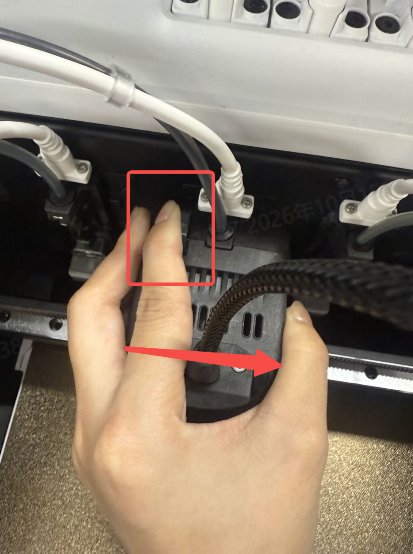

同时使用食指将喷嘴上半部分轻轻向右拨动。
注意
操作时保持喷嘴稳定，不要直接向外用力拉整个喷嘴。
¶ 步骤 2：解除上部卡槽

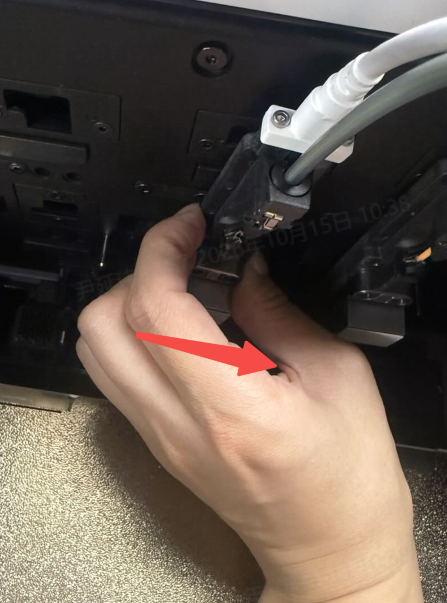

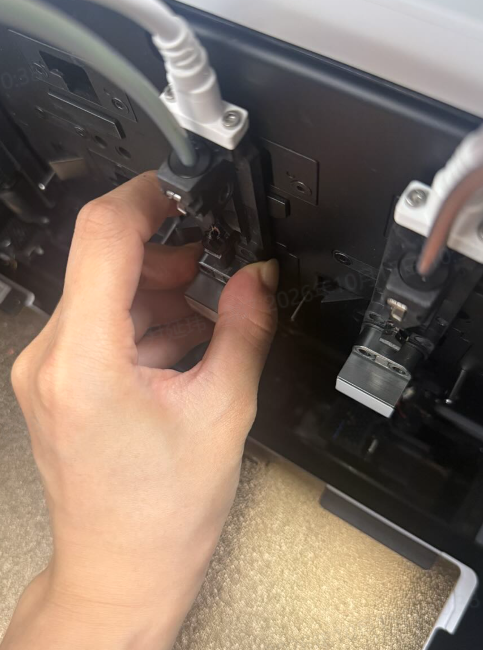

继续轻轻向右拨动喷嘴上半部分。待喷嘴上部脱离卡槽后：
使用中指和无名指抵住喷嘴下半部分；
将喷嘴整体缓慢向外退出卡槽。
¶ 步骤 3：完整取出喷嘴

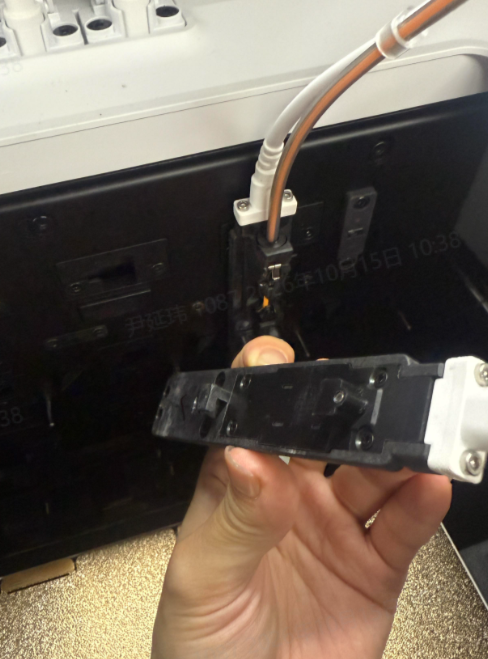

确认喷嘴上下结构均已经脱离背板后，将喷嘴完整取出。
取出后请妥善放置喷嘴，避免喷嘴跌落或碰撞。
¶ 4.2 手动放回喷嘴

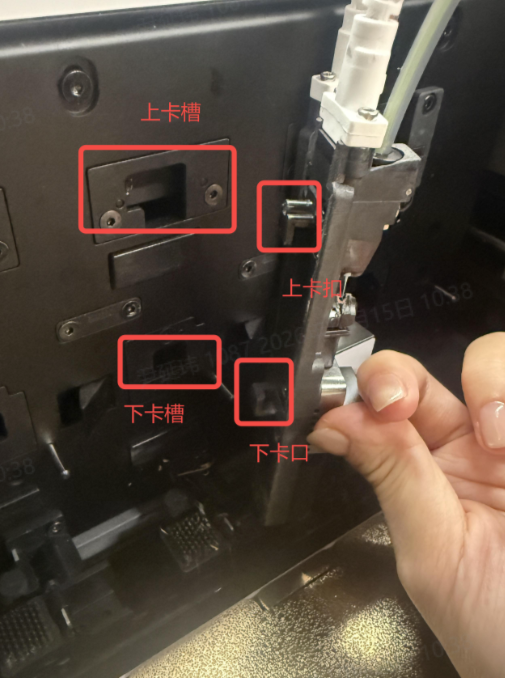

¶ 步骤 1：对准喷嘴上下卡槽
放回喷嘴前，先确认：
喷嘴上卡槽对准背板上卡扣；
喷嘴下卡槽对准背板下卡扣。
¶ 步骤 2：先安装上卡扣
使用拇指抵住喷嘴中部。
先将背板上的上卡扣扣入喷嘴上卡槽。
确认上部已经正确进入卡槽后，再继续下一步。
¶ 步骤 3：安装下卡扣
保持喷嘴位置稳定。
沿喷嘴自然安装方向继续推动，使背板上的下卡扣进入喷嘴下卡槽。
注意
请勿上下卡扣同时强行压入。
建议按照：
先上卡扣 → 再下卡扣
的顺序操作。
¶ 步骤 4：检查喷嘴安装状态
完成安装后，轻轻晃动或触碰喷嘴进行检查。
确认：
喷嘴已经稳定卡在背板上；
喷嘴无明显松动；
喷嘴不会脱落；
喷嘴整体无明显倾斜。
¶ 操作完成检查
无论采用哪一种方式取放喷嘴，操作结束后建议检查以下内容：
检查项目 |
正常状态 |
打印头 |
可正常移动，无明显卡顿 |
插销 |
状态正常，可正常打开 |
喷嘴 |
安装到位 |
喷嘴姿态 |
无明显倾斜 |
喷嘴固定 |
无明显松动 |
喷嘴工位 |
喷嘴正确挂载 |
相关线材/管路 |
无异常拉扯、弯折 |
指示灯 |
按流程应亮起时状态正常 |
如果发现喷嘴没有完全安装到位，请不要继续打印，应重新执行对应的取放步骤。
¶ 常见问题
¶ 6.1 打印头无法手动移动
请勿强行推动打印头。
在设备界面点击：【释放】
解除打印头锁定后，再尝试移动。你现有操作指引已经将这一动作作为打印头取放喷嘴的前置步骤。
¶ 6.2 插销无法正常打开
请检查：
插销当前是否确实处于闭合状态；
打印头插销是否正确对准背板第 5 个铁针；
打印头移动方向是否正确；
插销周围是否存在异物或结构干涉。
如果没有确认插销完全打开，请不要继续取放喷嘴。
¶ 6.3 打印头无法与喷嘴连接
请重新检查打印头与喷嘴的相对位置。
重点确认：
打印头与喷嘴是否处于同一高度；
插销位置是否正确；
打印头是否保持水平；
喷嘴是否正确位于喷嘴工位。
请勿通过大力推动的方式强行连接。
¶ 6.4 喷嘴无法放回工位
请检查喷嘴与背板上的定位结构是否完全对齐。
对于打印头放回喷嘴场景，需要重点确认：
打印头 1 / 2 / 3 定位点与背板 1 / 2 / 3 定位点一一对应。
¶ 6.5 手动放回喷嘴后喷嘴松动
请检查：
上卡扣是否完全进入上卡槽；
下卡扣是否完全进入下卡槽；
喷嘴是否存在明显倾斜。
重新按照：
先安装上卡扣 → 再安装下卡扣
的顺序安装喷嘴。
¶ 6.6 喷嘴安装后出现倾斜
请停止继续操作或打印。
重新取出喷嘴并检查喷嘴工位、卡扣和定位结构，然后再次安装。
安装完成后，应确认喷嘴整体保持正常姿态，无明显倾斜。
¶ 操作注意事项
操作过程中请特别注意：
不要在打印头锁定状态下强行推动打印头；
不要在插销未完全打开时强行取放喷嘴；
不要通过大力推压的方式使打印头与喷嘴连接；
不要直接用力向外拉喷嘴；
手动放回喷嘴时，应先安装上卡扣，再安装下卡扣；
每次完成操作后，都应检查喷嘴是否完全安装到位；
喷嘴温度较高时，请勿直接用手操作。
