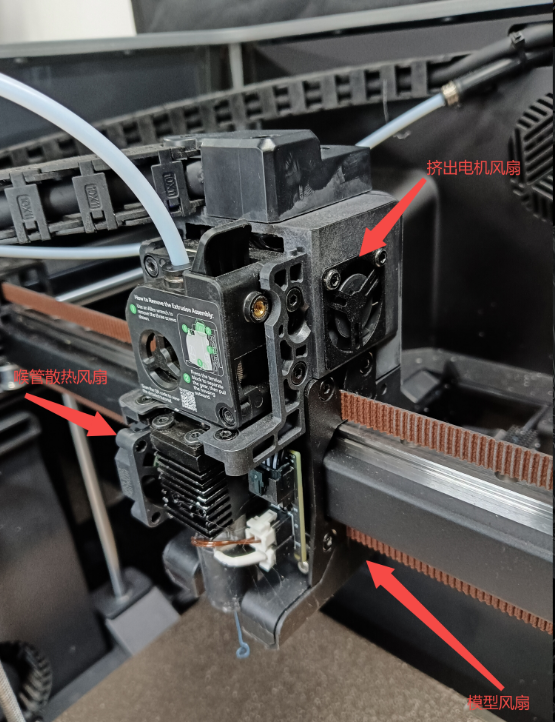

喷头内部三个风扇,分别是:
- 挤出电机风扇。
- 喉管散热风扇:由喷嘴加热和温度控制,喷嘴开启加热或者温度高于50℃,喉管散热风扇开启,其他情况则关闭。

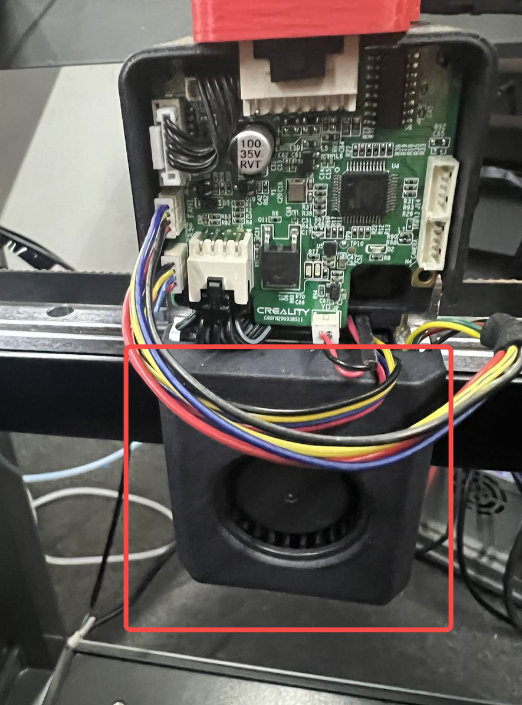

- 模型风扇:挤出机上的模型冷却风扇,由gcode控制/屏幕控制。
1
|
2
|

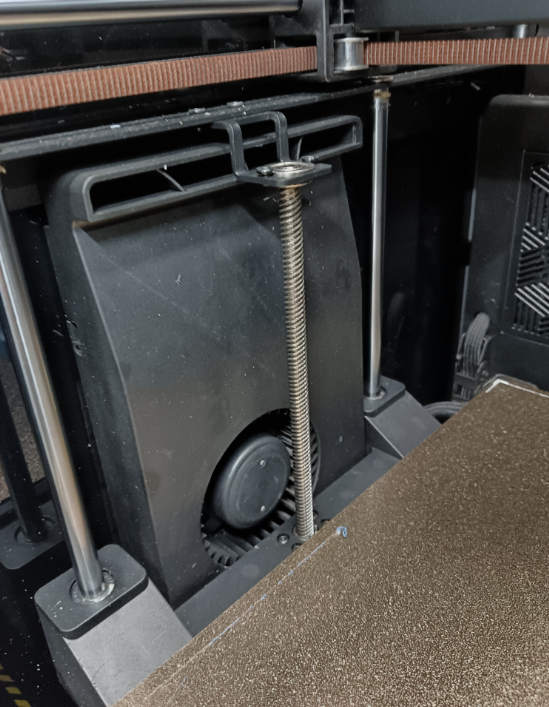

机器腔体侧面的大风扇,1个,gcode控制/屏幕控制。
3

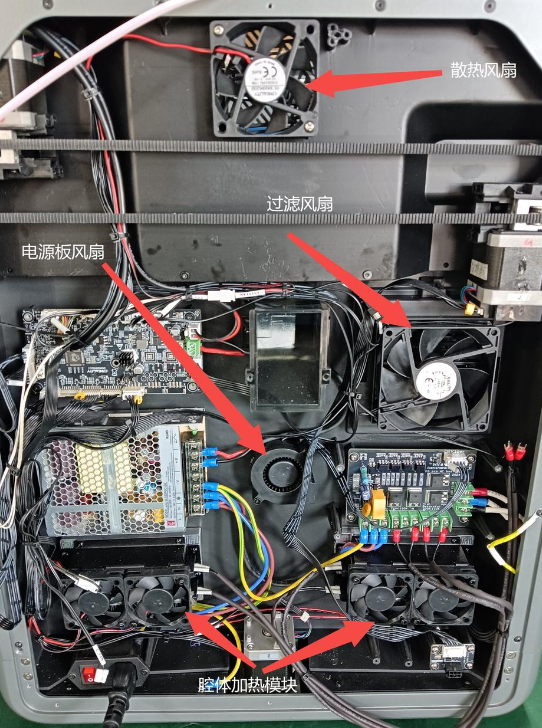

- 机器背板的排风扇(机箱风扇/散热风扇),gcode控制/屏幕控制
- 散热风扇(机箱风扇)开关与腔体温度绑定,以下图二的耗材打印时,当腔体温度达到35℃时,此时散热风扇(机箱风扇)全开(没有手动操作情况下)。
- 过滤风扇,不论耗材,开始打印即全开。打印完成关闭。打印暂停时,仍要全开。
- 电源板风扇,不论耗材,开始打印即全开。打印完成关闭。打印暂停时,仍要全开。
- 腔体加热风扇,跟加热绑定,M141命令控制,命令大于40℃时,全开;小于40℃时关闭。
M141 命令小于40℃时,主要目的是打印PLA材料,低腔体温度防止堵头,所以腔体加热关闭,仅靠热床热量和排风风扇控制腔温。
M141 命令大于40时,主要目的是提高腔温打印工程材料,保温,所以机箱排风扇不能开,靠腔体加热风扇控制腔温。
4
|
5
|
故障现象:风扇不工作、风扇异响
原因分析:
- 风扇接线松动/线材破损
- 风扇罩内异物,风扇叶片断裂
- 固定风扇螺丝松动,线材干涉
排查及解决方案:
- 检查风扇内是否有异物,如有异物,请清洁风扇。
- 检查锁风扇的螺丝是否松动,如有松动,请重新拧紧螺丝。
- 检查风扇是否断裂,有无线材干涉,存在这些情况,请联系客服。
- 喷头转接板端的风扇排查,可进行交换喉管风扇和模型风扇转接板端的接线,交换阶段端口可以确定是风扇问题还是喷头转接板故障。
- 用万用表分别测量主板&转接板端口的风扇端子的电压,正常电压是24V 左右,如果依次,请联系客服,进一步分析。
定期检查模型风扇、喉管风扇、辅助风扇、机箱风扇、过滤风扇、腔体加热风扇等,是否有灰尘及碎屑,需要及时清理以确保正常运行。
每周检查一次是否有灰尘和碎屑。
打印机关机状态下维护,使用工具清理灰尘及碎屑。
