¶ 工具
- K2 Plus工具盒
- 铁锤/老虎钳
- 扎带若干
- 3M胶/泡棉胶
- 酒精
- 提前打印好方块或圆柱/木板模型，可参考下载创想云打印模型圆柱体，更多测试模型可点击创想云测试模型
|
|
|
|
¶ 操作步骤
¶ 拆卸料筒架、上框架主板端子、显示屏以及左右侧板
- 打印机先进行退料操作，然后关机。
- 如图所示，依次拆卸料筒架的两颗固定螺丝、拔下左右侧板风扇线、右侧 RFID 线、电源线、网口线、通讯总线、喷头拖链总线、两条LED灯条线和扎带。最后，取下显示屏。
注意：不能剪到线材，剪完后检查线材是否损坏，有损坏的线材请联系客服更换。
|
|
|
|
|
|
先拆下左右两边的辅助风扇的固定螺丝，共4颗。还有6个卡扣，使风扇罩保持松脱的状态。然后用提前打印好的方块、圆柱/木板（目的是：增大受力面积），锤子敲松开侧板，让侧板胶松脱。
|
|
 |
 |
 |
 |
¶ 拆卸喷头组件和上框架
拆掉喷头左右两边各3颗固定螺丝，然后取下喷头组件，拔掉铁氟龙管。取下皮带（可提前拍照留存，帮助记下皮带左右位置，上下皮带预留的皮带齿数，最后组装的时候，位置保持一致。）
|
|
 |
|
|
|
先拆卸后背板，然后将机器4个面固定上下框架的固定螺丝拆除。
 |
 |
同时，也要拆除上框架板的固定螺丝和正面的一颗螺丝。最后取出上框架顶上的4个胶塞，取出里面的4颗固定螺丝。
 |
 |
 |
 |
拔掉X/Y电机排线和张紧电机，以及张紧应变片的端子。
¶ 取出上框架，更换对应的模块
根据出故障模块，更换对应的部件。

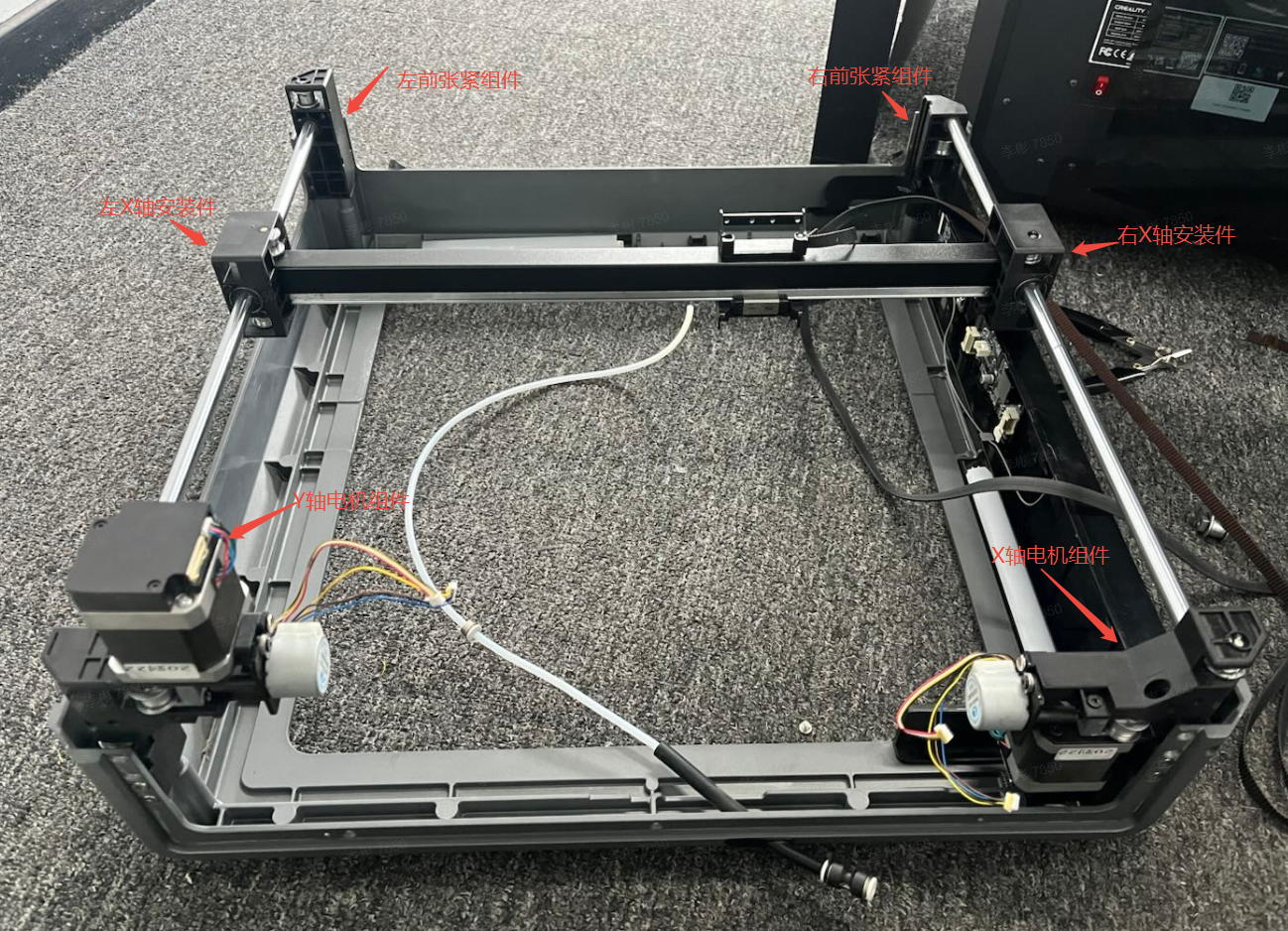

右前张紧组件（SKU：2102013344 ）、左前张紧组件（SKU：2102013345）、X轴电机组件（SKU：2102013352）、Y轴电机组件（SKU：2102013353）、右X轴安装组件（SKU：2102013346）、左X轴安装组件（SKU：2102013343）。
注意：
1. 左/右X轴安装组件是固定在导轨方管上，需要拆下导轨左右两边最远端的两颗固定螺丝。
2. 左/右前张紧组件拆下需要拆卸Y轴模块端的固定螺丝。
 |
 |
|
¶ 组装上框架和穿皮带
先将Y轴光轴和左/右前张紧组件固定好，然后用螺丝固定在上框架上（螺丝不要拧紧，方便有预留空间组装）。装好后，再将X轴套入光轴，最后固定X/Y电机组件。
 |
 |
先将皮带一端固定好，然后可以参考拆皮带时的绕法重新穿好，最好固定好另一端，保持皮带两端预留出的长度齿数一致。另一根皮带同样保持皮带两端预留的长度齿数一致。
¶ 锁上框架和喷头组件
上框架组装好后，将其套入机器中间立柱。
注意：不要弄破线材。
套好后，将所有背板排线从X轴电机组件内一根根穿过去，并插好端子，用扎带固定，接线可参考K2 Plus电气接线图。
上框架安装好后，锁好固定螺丝和背板的电机线，然后将喷头组件安装到X轴滑块上，锁好喉管风扇线，插好铁氟龙管。
¶ 装好辅助风扇，安装好左右侧板
用卡扣固定左右辅助风扇的外壳，然后锁紧螺丝。
将侧板的残胶用酒精喷洒后清除干净（如果胶不是很脏很乱，可以不用清理，直接沾上）。贴好新胶并粘好，最后插好两个辅助风扇的端子。
 |
 |
机器装好后，先再检查一遍，确保没有安装不到位或者漏接线和接错线的情况。没问题后，通电自检测试。
