¶ 包装内容物汇总
|
配件
|
数量
|
|
|
CFS nano
|
1 | |
|
nano支架
|
1 | |
|
料架组件
|
主支架 | 2 |
| 连桥 | 2 | |
| 滑扣 | 2 | |
| 料筒 | 4 | |
| 气动接头连接件 | 4 | |
|
安装螺丝包
|
M3*6 | 4 |
| 台阶螺丝 | 4 | |
| H2.0内六角扳手 | ||
|
485连接线
|
1m | 1 |
|
铁氟龙料管
|
520mm | 6 |
| 290mm | 2 | |
| 35mm | 4 | |
| 五口线卡 | 1 | |
¶ 安装步骤
¶ 组装料架
取出M3*6螺丝和滑扣，使用H2.0内六角扳手，将滑扣安装在龙门架后方螺丝孔上，注意安装位置在下方两颗螺丝孔，另一侧同理；
 |
 |
 |
拆卸龙门架底部四颗螺丝，替换为台阶螺丝，另一侧同理；
 |
 |
将四个气动接头组件安装到连桥上，注意气动接头方向；将连桥按如图所示方向安装至主支架；
 |
 |
 |
 |
 |
 |
安装四个料筒，并旋转锁紧；注意料筒与气动接头连接件在同一侧，组装好的料架如图所示；
 |
 |
 |
将组装好的料架对准滑扣和台阶螺丝，从上往下滑入，确保安装到位；
 |
 |
取出四个35mm短料管，安装在CFS nano进料口；将CFS nano支架安装在龙门架顶部；将CFS nano按如图所示安装到支架。
 |
 |
 |
 |
¶ 将CFS nano安装到机器
取出包装内的485连接线，一端接入CFS nano左侧接口，另一端连接机器上的接口；
注意：若连接485线后i7没有识别到CFS nano，请将i7固件升级至最新版本；
 |
 |
取出料管，将料管接入对应气动接头；
取出四根长料管（520mm）连接CFS nano出料口与i7工具头五通；
剩下2根长料管（520mm）插入料架下方两个气动接头与CFS nano两侧进料口；
取出两根短料管（290mm）连接料架上方两个气动接头与CFS nano中间两进料口。
¶ 进料
将耗材按图示方向挂载在料架的料筒上，末端穿过铁氟龙料管，另一端插入35mm铁氟龙管进入CFS nano；nano识别到耗材后会自动执行预上料
 |
 |
 |
 |

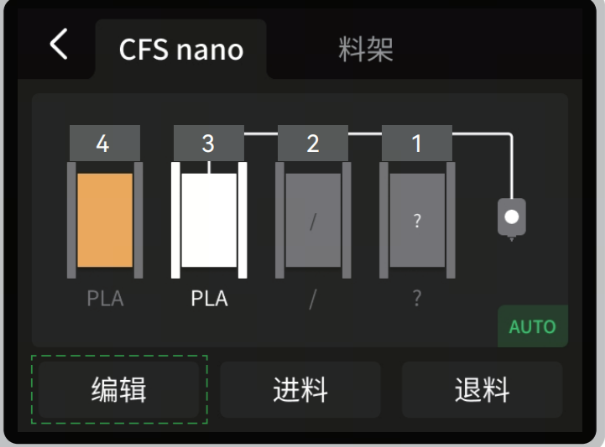

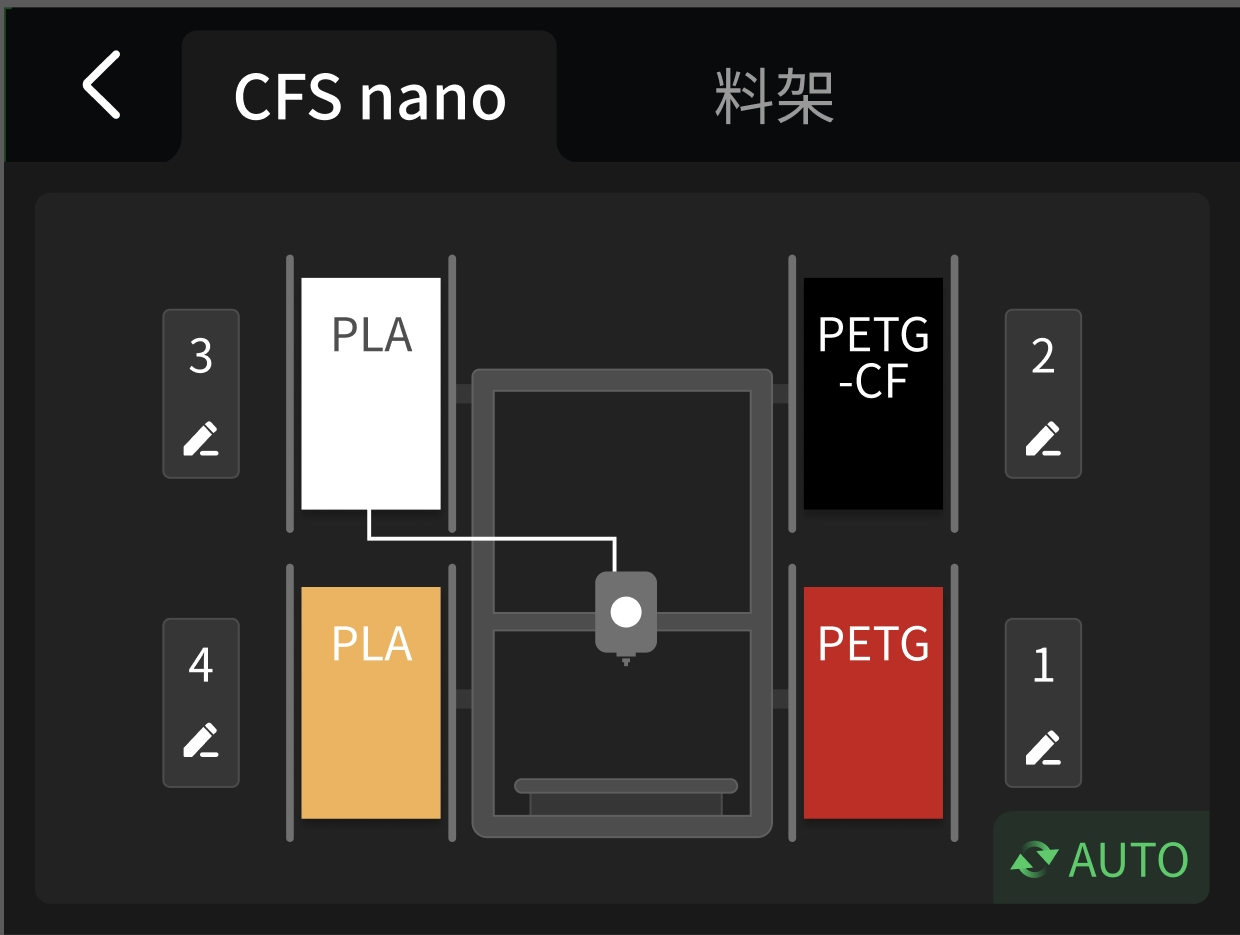

料架耗材与CFS nano各通道对应关系如图所示，请按正确的顺序装载耗材
 |
 |
