¶ 故障现象
CFS 2 通讯线连接机器后，开机CFS屏幕亮，进料灯依次红色闪烁。能自动预上料，但是机器检测不到CFS。
¶ 原因分析
- 485通讯线接触不良/断裂
- CFS 2 的485通讯板故障
- 机器的通讯板故障
- CFS 2的主板故障
- 机器的下位机板故障
¶ 故障处理

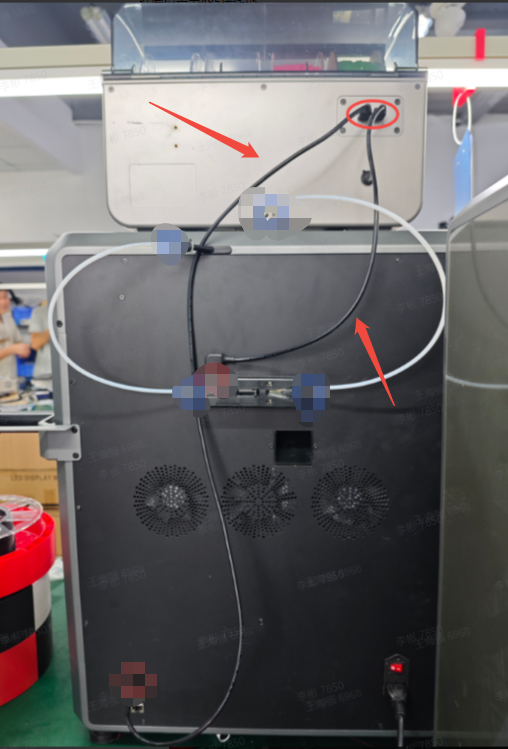

重新拔插机器到CFS 2 的485通讯线，还是不行可以利用万用表测试线的导通，确认排线问题更换485排线。

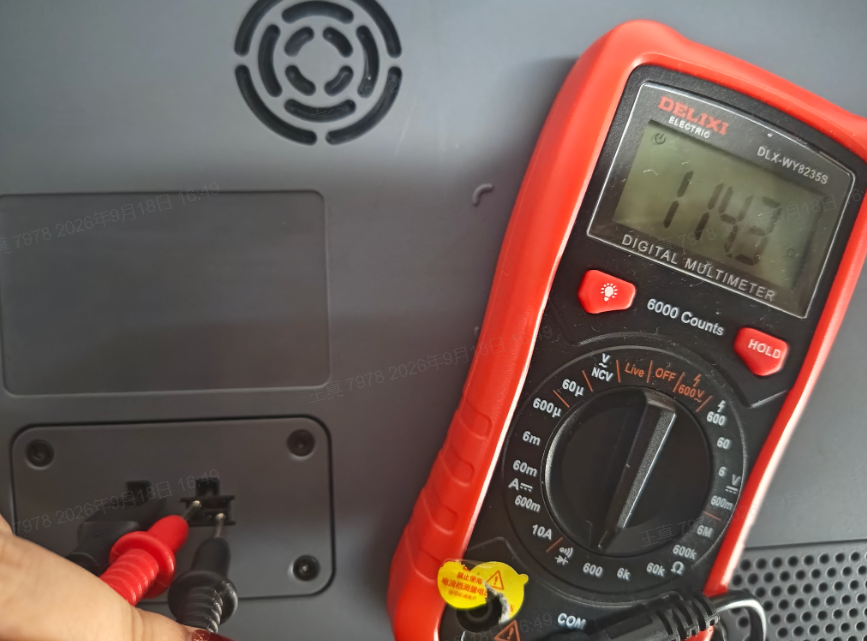

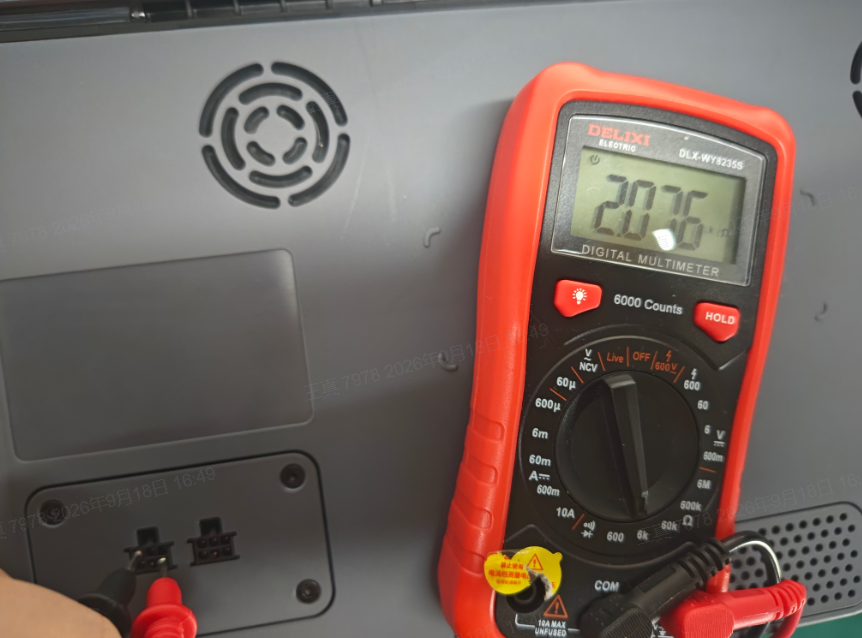

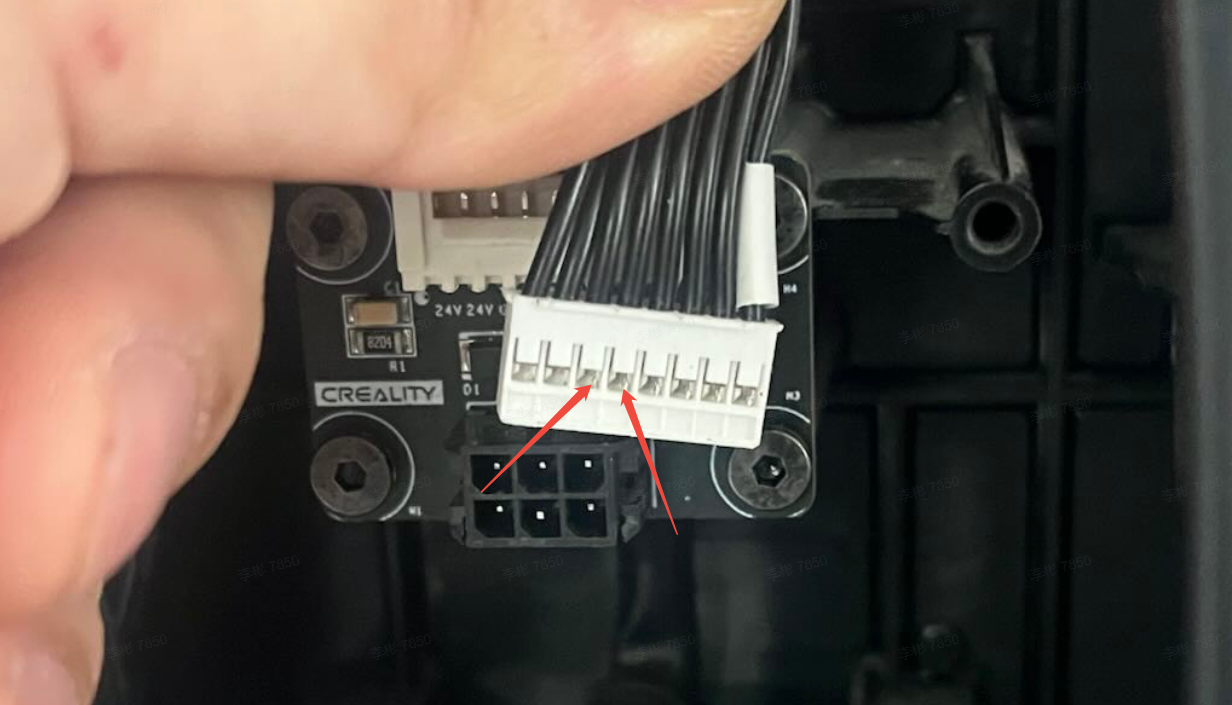

设备断电。用万用表测量CFS的485通讯板的阻值。正常接了缓冲器是有120Ω左右。如果不接缓冲器正常阻值是2.5 kΩ左右。如果阻值不对，测量CFS的主板到CFS的485通讯板排线是否正常插稳。没有问题直接测量排线的针脚（如图），看看是否有2.5 kΩ左右。没有更换CFS的主板，有更换CFS的485通讯板
 |
 |

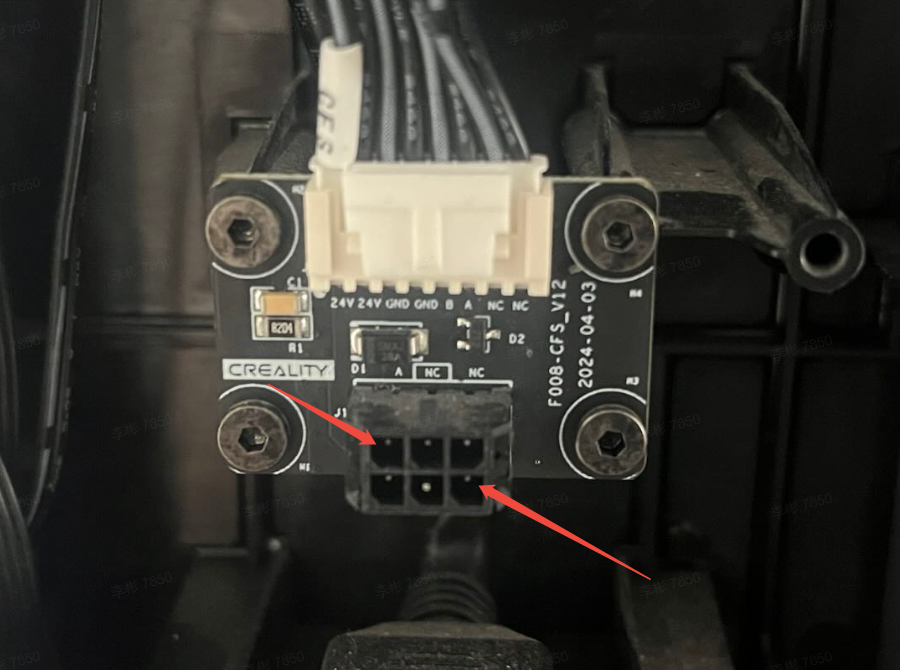

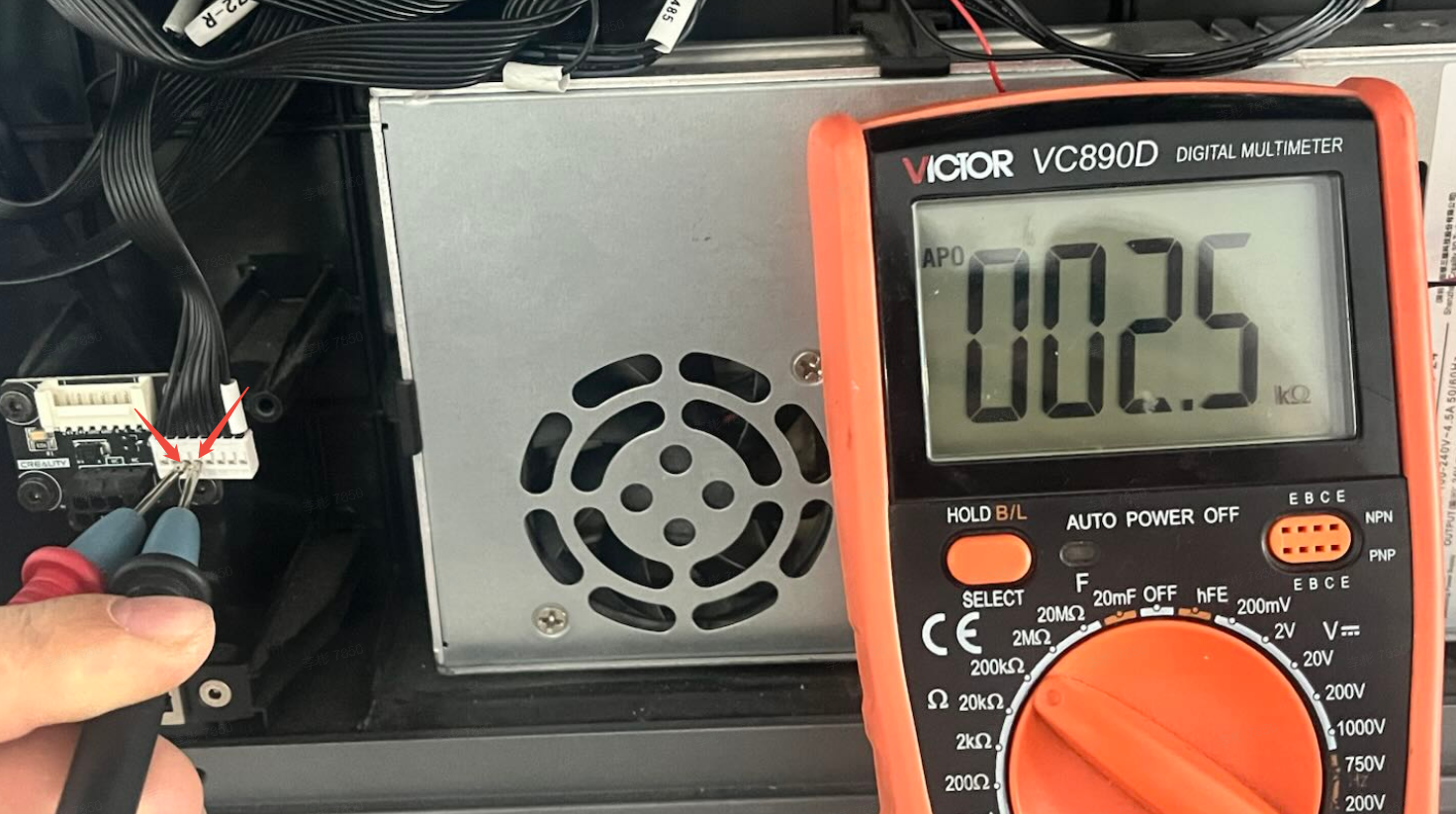

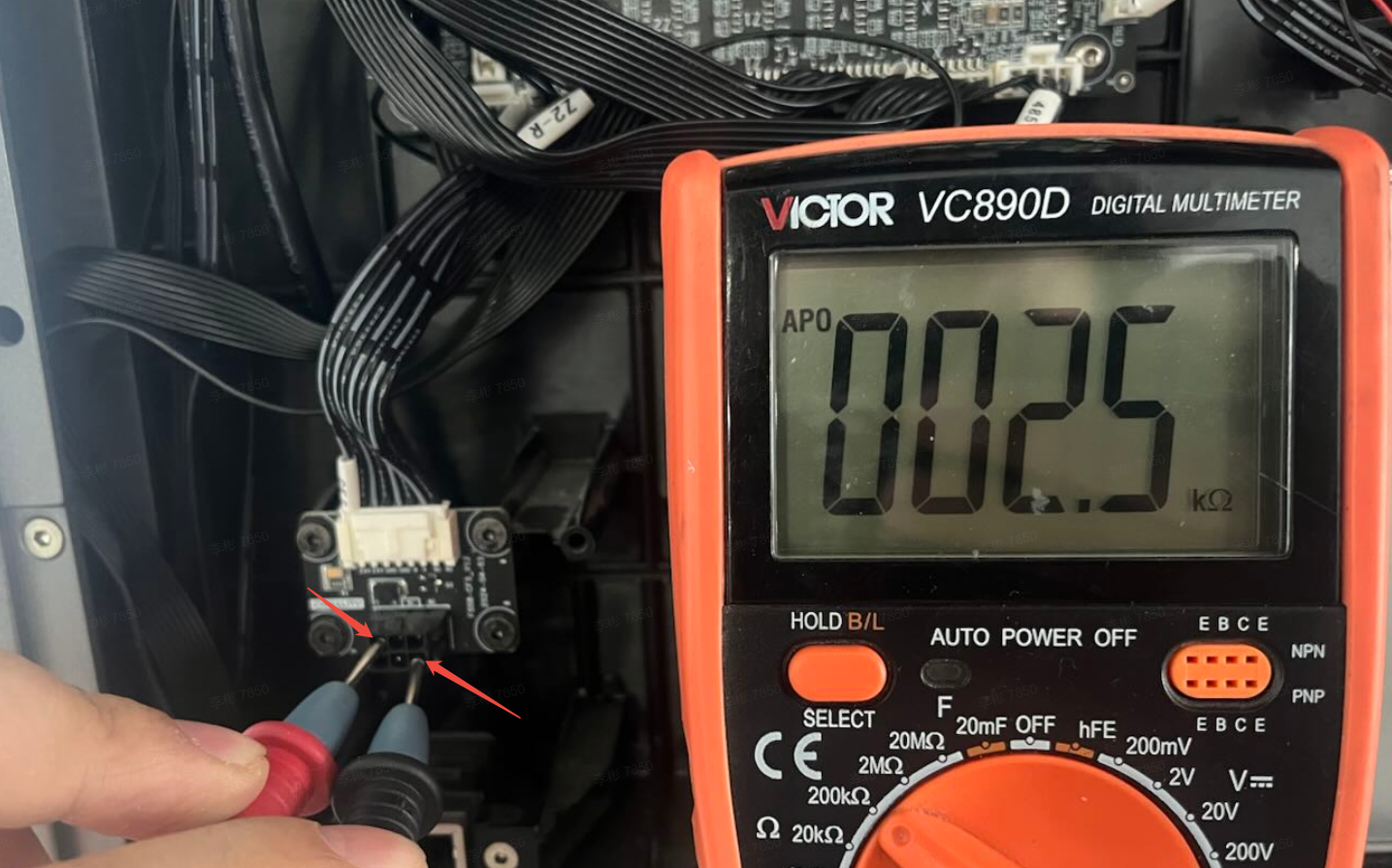

设备断电。用万用表测量机器端的485通讯板的阻值。正常是有2.5kΩ左右。如果阻值不对，测量机器端的下位机主板到机器端的485通讯板排线是否正常插稳。没有问题直接测量排线的针脚（如图），看看是否有2.5kΩ左右。没有更换机器端的下位机主板，有更换机器端的485通讯板
 |
 |
 |
 |
