¶ CFS 2多色供料系统
¶ CFS 2连接机器主要功能
 |
 |
¶ 预上料
在CFS 2空闲状态时，插入耗材丝到上料器后，上料器会把耗材丝送入到五通，直到被五通传感器检测到后再拉回，这个过程就是预上料。
¶ 目的：
1. 提供给用户插料时候的交互反馈；
2.绷紧料盘上的耗材，确保料盘上的耗材丝不是松散的；
¶ 断料检测
单材料打印：与单打印机打印断料检测逻辑相同，挤出机检测到没料后，报材料用尽，需要插入新的耗材；如果打开了自动续料，此处自动续料。
多材料打印：多材料打印有一种特殊情况，即最后一段耗材已经脱离料盘送入到CFS内部，此时如果打印中途需要更换耗材，由于耗材丝已经脱离料盘无法拉回，会直接冲刷剩余的料，冲刷完毕后再切换到另一个槽的材料继续打印。屏幕会提示料线用尽，正在冲刷旧料。

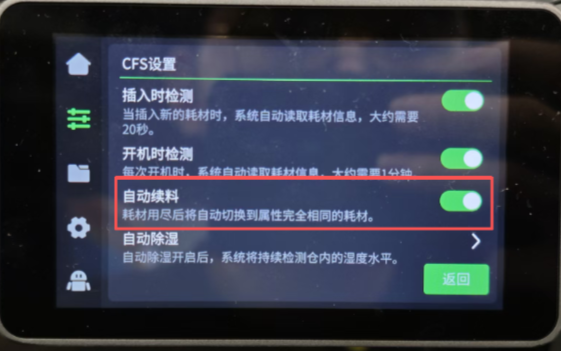

¶ 自动续料
CFS 2上某个槽的耗材用尽后可以自动切换到其他槽位上属性完全相同的耗材。这些属性包括材料品牌、材料类型、材料颜色、材料打印温度等，请在打印前配置好耗材信息。
¶ 查看与编辑耗材信息

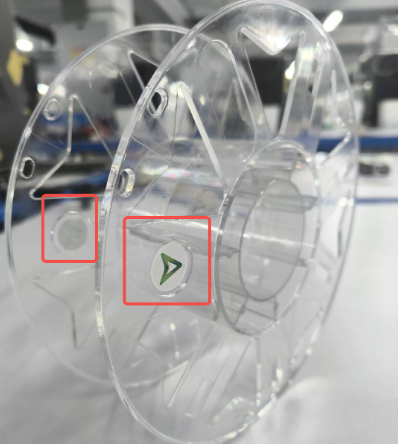

CREALITY官方的RFID耗材卷的两侧配有RFID标签，在CFS上有两个读取RFID的电路板可以读取耗材信息。预上料期间料盘旋转，多色盒子RFID电路板和耗材上的RFID标签通讯读取RFID信息。拿到RFID耗材序列号后解析后得到以下信息：
RFID耗材序列号
耗材代码
耗材色值
耗材长度

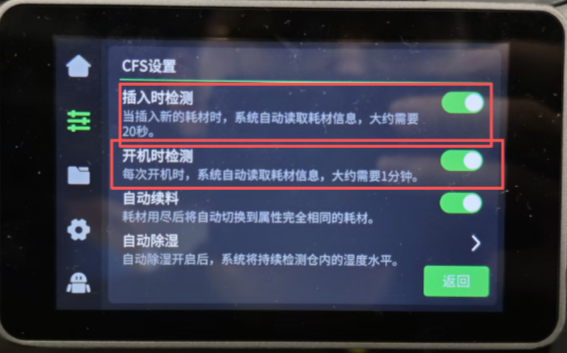

读取RFID功能可以在屏幕上设置为插入时/开机时检测。如果启用了“插入时检测”，则在预上料后就会进行RFID读取操作。同理，启用了“开机时检测”，在每次重启打印机后，它也会依次开始读取每个槽的RFID。

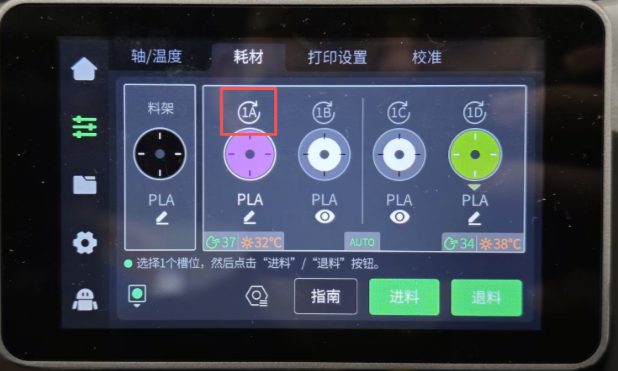

您也可以手动在屏幕/切片软件上点击每个槽位上方的数字进行RFID读取。

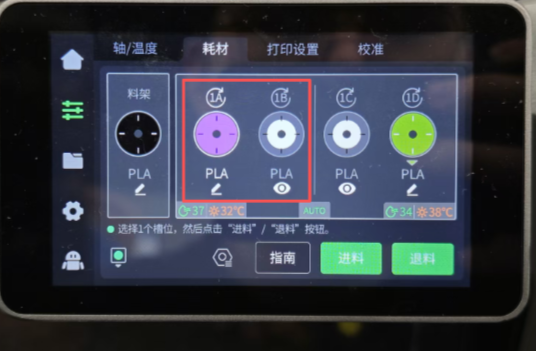

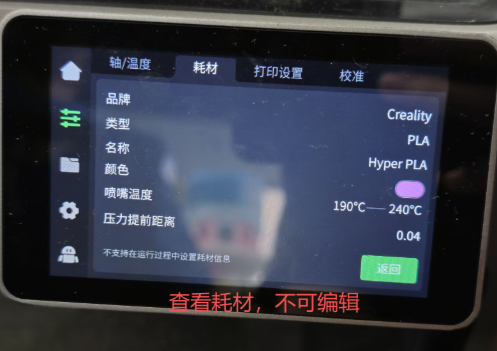

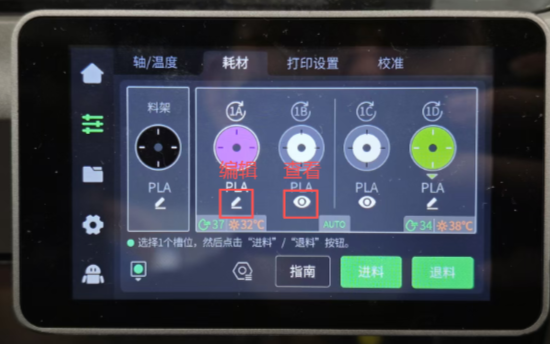

查看耗材信息：RFID 耗材读取后，自动解析耗材品牌、类型、名称、颜色等数据，点击眼睛图标查看耗材信息，仅支持查看不可手动修改。如本次是 RFID，下次需要用非 RFID ，则需点击预上料按钮，等待读取完成后再点击耗材编辑按钮。

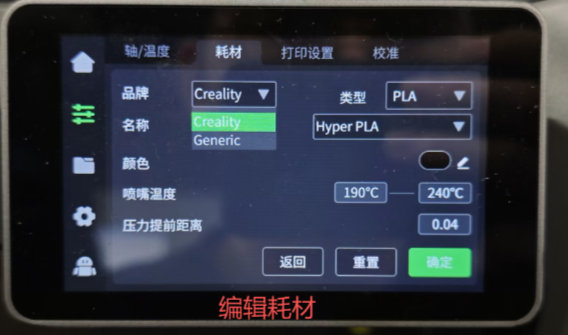

编辑耗材信息：非 RFID 耗材，可编辑手动录入品牌、类型、名称、颜色等参数，保存后整机调用该参数打印。
 |
 |
|
¶ 余料估算
读取RFID 过程同时可以对料卷进行余料估算。
其工作原理是通过料盘上的RFID标签转动一圈后送出的耗材丝长度来估算料盘上剩余耗材丝的百分比。
默认完整1kg的料卷为100%
¶ 耗材映射

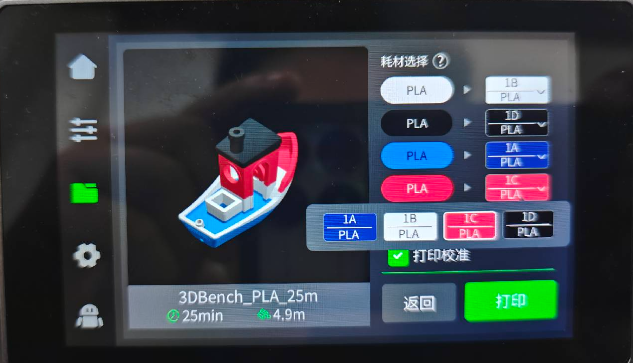

在发起多色打印任务时，若没有对应颜色的耗材，会自动给模型匹配多色盒子上最接近颜色的耗材丝。
¶ 温度湿度系统/CFS编号

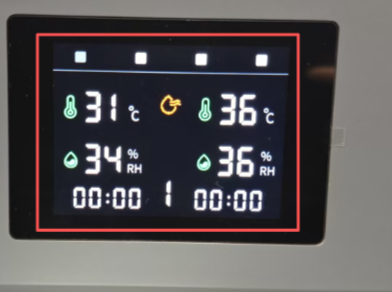

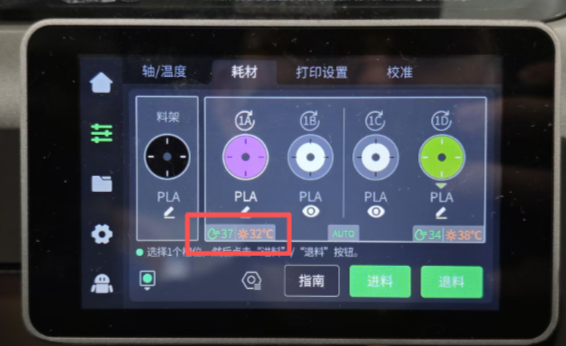

CFS 2多色盒配置了高精度的温湿度传感器，可以通过显示屏，分别独立检测左仓/右仓的实时温度和湿度。可观测自动除湿模式与主动烘干模式是否处于开启状态，并显示烘干剩余时长与自动除湿启用时长。如果具有多个CFS 2盒子，则中间会给不同的CFS排列编号。

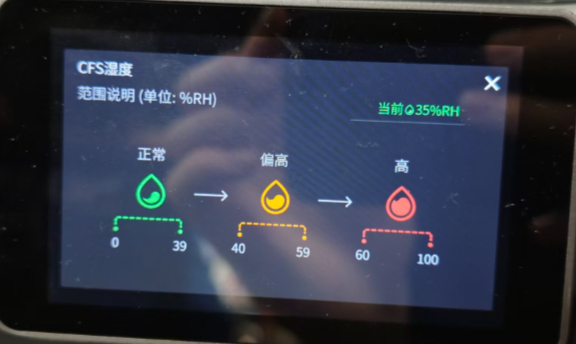

可以在耗材界面查看到耗材湿度范围的说明

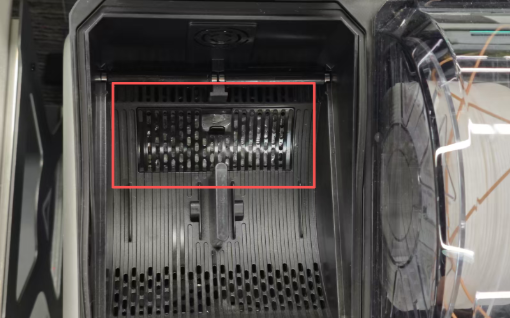

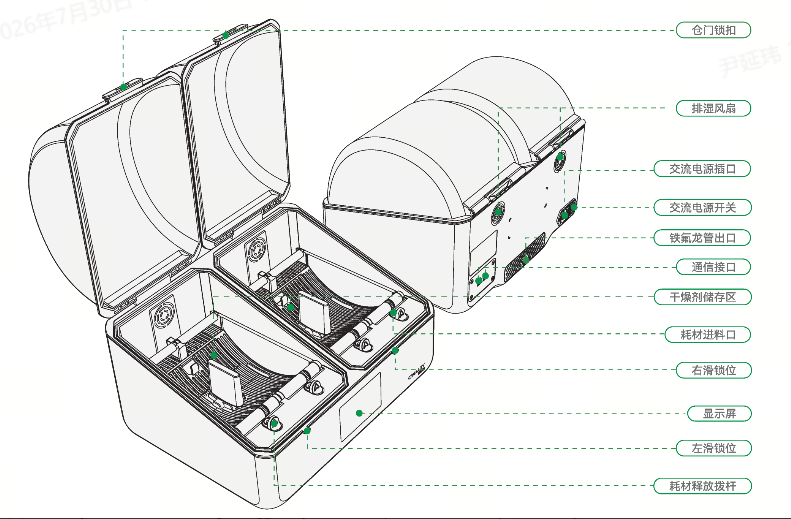

在CFS 2多色盒的舱位下设有两个干燥剂存储位置，可以用于放置干燥剂在封盖后吸收舱内的水分，需要注意的是需要定期的手动更换干燥剂防止干燥剂失效。

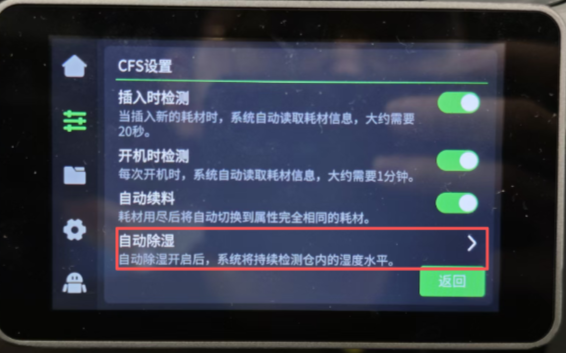

¶ 自动除湿
开启自动除湿功能后，系统会实时监测耗材仓内湿度；一旦检测到仓内湿度超过阈值，设备自动启动烘干除湿，防止耗材受潮变软。

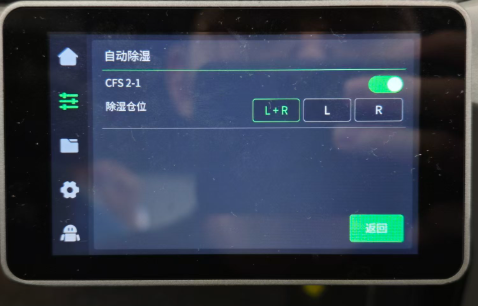

控制界面支持多组独立设置：
每一台外接 CFS 2耗材仓都能单独启停，互不干扰。
支持分仓调整，可单独勾选需要除湿的仓位，默认为L+R，可选项包括L、R、L+R，未勾选的仓位不会启动除湿。
 |
 |

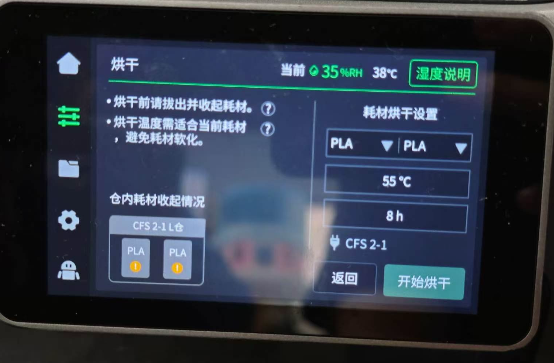

¶ 耗材烘干
耗材主动烘干即耗材仓手动除湿，去除线材内部水分，解决打印拉丝、气泡、层裂等问题。
使用前置条件：主动烘干必须外接专用独立电源， 料仓内所有耗材必须完全收回至仓内。未接电源、线材外露时烘干功能整体锁定，无法操作。

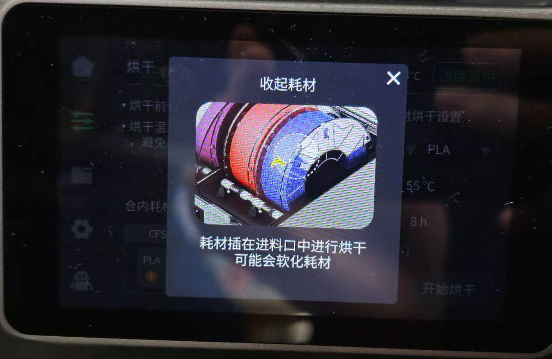

操作提示：烘干前拔出并收起耗材；烘干前调整适合耗材的温度。
状态提示：实时显示耗材收纳状态，分为两种状态：未收起（橙色）和已收起（绿色）。

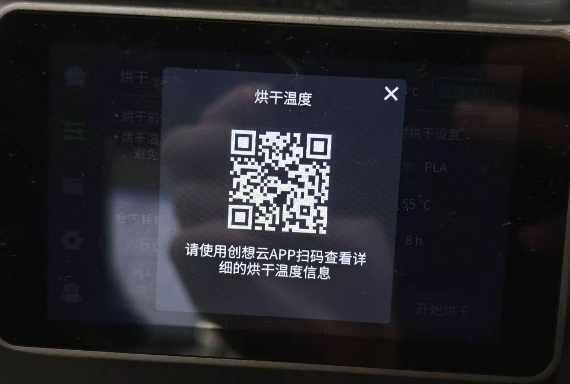

烘干设置：系统自动计算适配并可设置耗材类型、烘干温度、烘干时长等参数。
 |
 |
 |
 |
¶ CFS 2工作流程：
¶ 换料（进料&退料）
进料过程，上下料器负责把料线送到五通，五通里程轮计算料送出一小段后，上下料器停止工作，然后由五通电机将料线送入挤出机。
退料过程中，上下料器和五通电机同时工作，上下料器负责驱动料盘往回转，五通电机拉回耗材，直到耗材退到CFS 2内部。
五通组件和老款CFS的区别是什么，改动的优势 断料检测霍尔
缓冲装置
¶ 读取耗材信息
CFS 2会读取RFID料盘标签，自动解析出耗材品牌、类型、颜色等数据，仅支持查看，无法手动编辑修改；若放置无 RFID 第三方耗材，用户手动录入耗材数据并保存。
¶ 自动送料
当CFS 2送料至挤出机并成功挤出后，会使用缓冲器的反馈值来助力送料或回抽。当送料过程遇到阻力时，缓冲器的滑块会被顶到右侧，当耗材被挤出机消耗后，滑块会回到左侧。助力模式仅根据缓冲区的信号反馈来判断是否需要送料，与当前是否有打印任务无关。
¶ 自动除湿/耗材烘干
当开启自动除湿/耗材烘干功能后，系统校验是否接入电源、耗材在位、传感器正常，否则除湿不启动。全部校验通过后，设备按设置好的温度、时长启动仓内加热模块，直至湿度低于设定的阈值、烘干时长结束后停止除湿。烘干启停可手动关闭自动除湿开关。
¶ 其他功能--状态灯
可参考Wiki： CFS 状态指示灯解析
