本教程介绍如何将 Creality 扫描仪采集的 3D 数据，经过必要的后处理后，导出为可打印的STL模型文件，并最终通过切片软件输出至 3D 打印机。
¶ 3D扫描到3D打印的应用场景介绍
在实际使用中，3D扫描到3D打印的流程可以应用在以下几个典型场景：
¶ 1. 物品复制
创建物体的数字副本，用于复制或修复。例如：旧件翻新、已停产零件的复制。
¶ 2. 定制化改造
在扫描模型基础上进行修改，获得定制化解决方案。例如：为某个特定设备制作适配支架、为人体部位（手腕、耳朵等）定制配件。
¶ 3. 逆向工程
将实物转化为可编辑的CAD模型，用于设计迭代或重新建模。通常需要导入专业逆向软件（如Geomagic、QuickSurface）进行后续处理。
¶ 4. 快速原型与验证
用扫描数据直接打印出实物，进行装配验证或功能测试，缩短开发周期。
其中“物品复制”比较容易上手——即从实物扫描，经过基础的后处理（融合、封装、补洞），导出为封闭的STL模型，再直接导入切片软件进行打印。推荐从结构简单，特征或者纹理丰富的物体开始。
¶ 一、扫描阶段

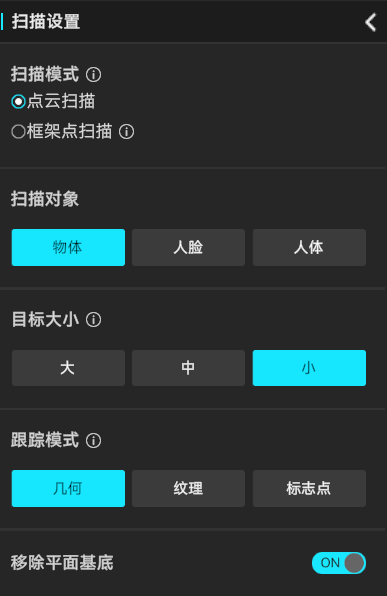

- 根据物体的特点设置扫描参数。选择合适的扫描模式。
- 扫描时的注意事项
- 尽量完整覆盖物体各个角度，避免漏扫区域
- 实时预览中保持最佳扫描距离，确保点云数据质量良好
- 如果使用标志点，确保点随机分布，避免规则排列。不建议在模型表面粘贴标志点，否则可能影响模型本身的纹理采集。
.png) |
.png) |
¶ 二、后处理阶段
扫描结束后，使用 “剪切平面”、 “矩形选择” 、 “套索” 或 “连通域”等工具删除多余背景点云，确保模型周围无孤立噪点，且主体完整。
.png)
¶ 一键处理

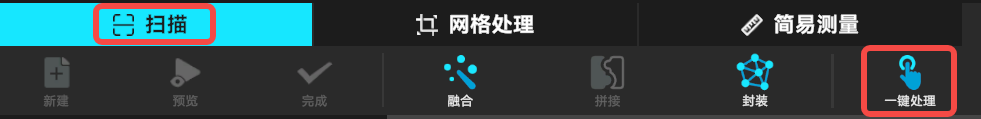

- 如果对模型质量要求不高，可使用 “一键处理” 功能完成后处理。
.png)
¶ 手动处理

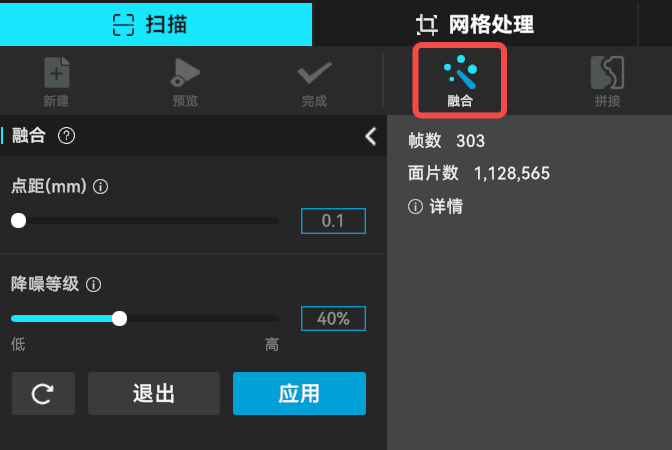

- 点击 “融合”，将多帧点云合并生成网格模型。如果对细节要求较高，可设置较小的点距，但会占用更多内存，处理时间也会更长。降噪等级建议保持默认值。
.png)

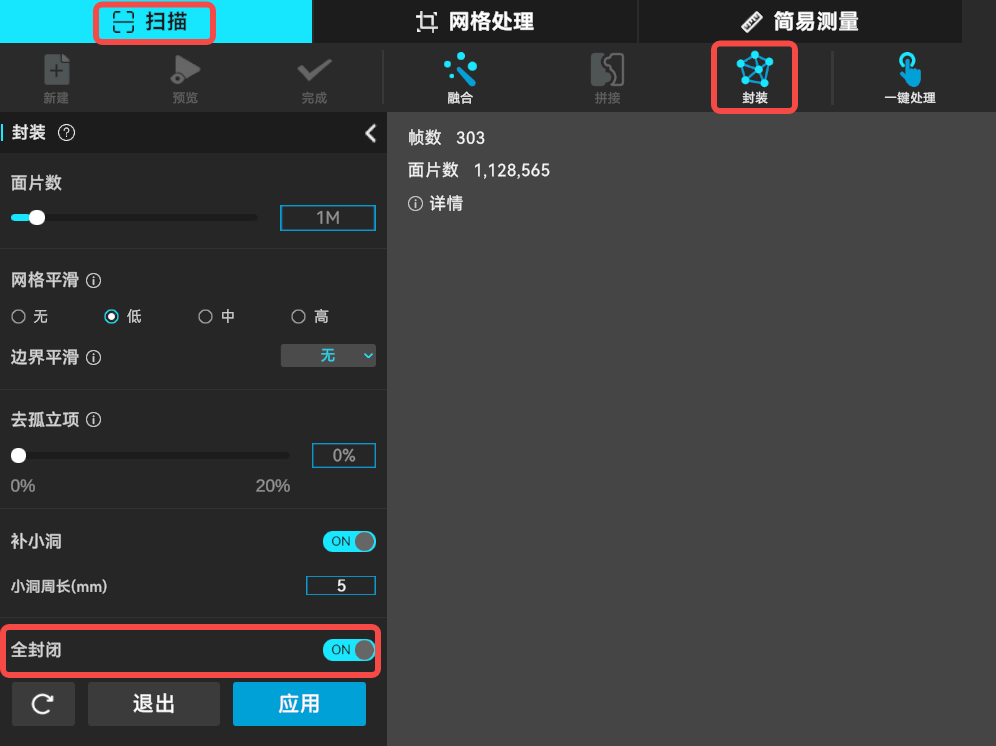

- 注意：切片软件无法对存在孔洞的网格模型进行切片和打印，请勾选 “全封闭” 或 “补洞”，确保模型是一个完全封闭的实体，没有孔洞或破面。
.png)
¶ 三、导出网格模型

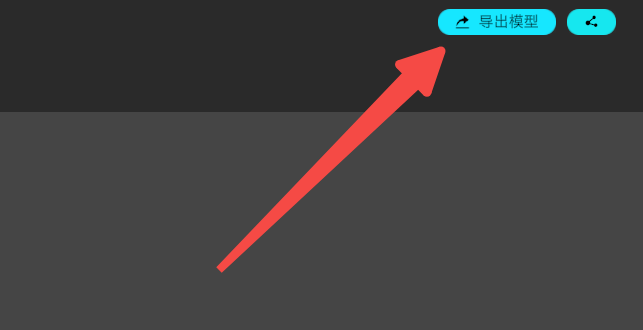

- 点击右上角“导出模型”，选择 STL 格式导出，适用于绝大多数切片软件。
.png)
¶ 四、切片与打印准备
- 打开您常用的切片软件（如 Creality Print、Cura、PrusaSlicer 等）

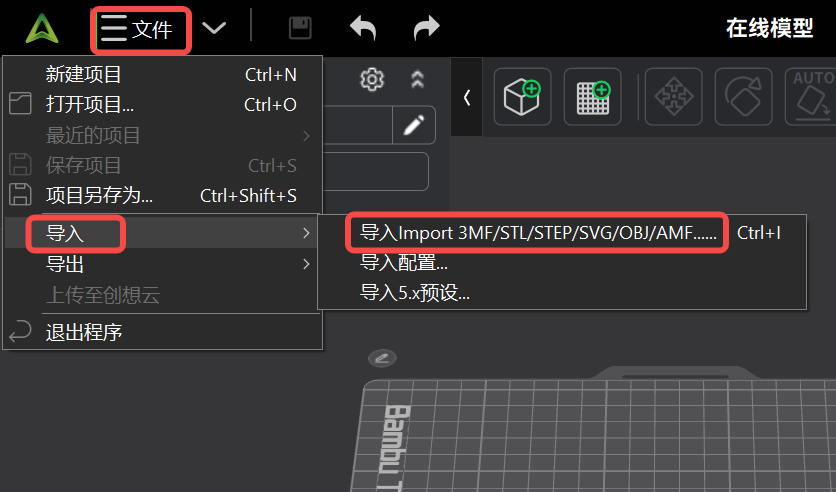

- 以Creality Print为例，点击左上角 文件 → 导入，选择 STL 文件打开。
.png)
.png)
.png)
¶ 五、常见问题和提示
¶ 扫描特殊表面
如果扫描的物体具有闪亮（高反光）、暗色（吸光）或透明等特性，可能会因反射或折射导致数据采集不准确或结构信息丢失。
建议使用显影剂（扫描喷粉） 处理表面，并适当调整扫描仪曝光值，以获得更好的扫描质量。
¶ 小物体扫描
不同系列扫描仪适用的最小尺寸不同：
- Ferret 系列：不建议扫描小于 150×150×150mm 的物体。
- Otter、Raptor 和 Sermoon 系列：更适合扫描小尺寸物体，推荐使用。
¶ 不完整的3D扫描
切片软件无法对存在孔洞的网格模型进行切片和打印。
如果模型存在大面积空缺或孔洞，“全封闭” 或 “补洞” 功能可能无法根据原轮廓准确填补，导致与实际物体差异较大。
建议：如果对还原度要求较高，不建议扫描和打印该类物体。
¶ 网格数过大导致切片软件卡顿
过于密集的网格（面片数过高）可能导致切片软件运行不稳定或卡顿。
建议： 在封装时适当降低面片数，或在导出前使用 “简化” 工具减少网格密度。
¶ 打印模型注意事项
打印厚度较薄或带有细小结构的物体时，容易因碰撞或受力而破损。建议：
- 调整打印方向：将细小结构的走向与打印层方向保持一致，可提升该方向的强度。
- 增加填充率：适当提高填充密度，增强整体结构强度。
- 添加裙边或底座：在切片软件中为模型添加“裙边（Brim）”或“底座（Raft）”，增加模型与打印平台的接触面积，提高稳定性，减少翘边风险。
- 使用更坚韧的耗材：如 PETG、ABS 或增强型 PLA，比普通 PLA 具有更好的韧性和抗冲击性。
¶ 扫描模型底部不平整

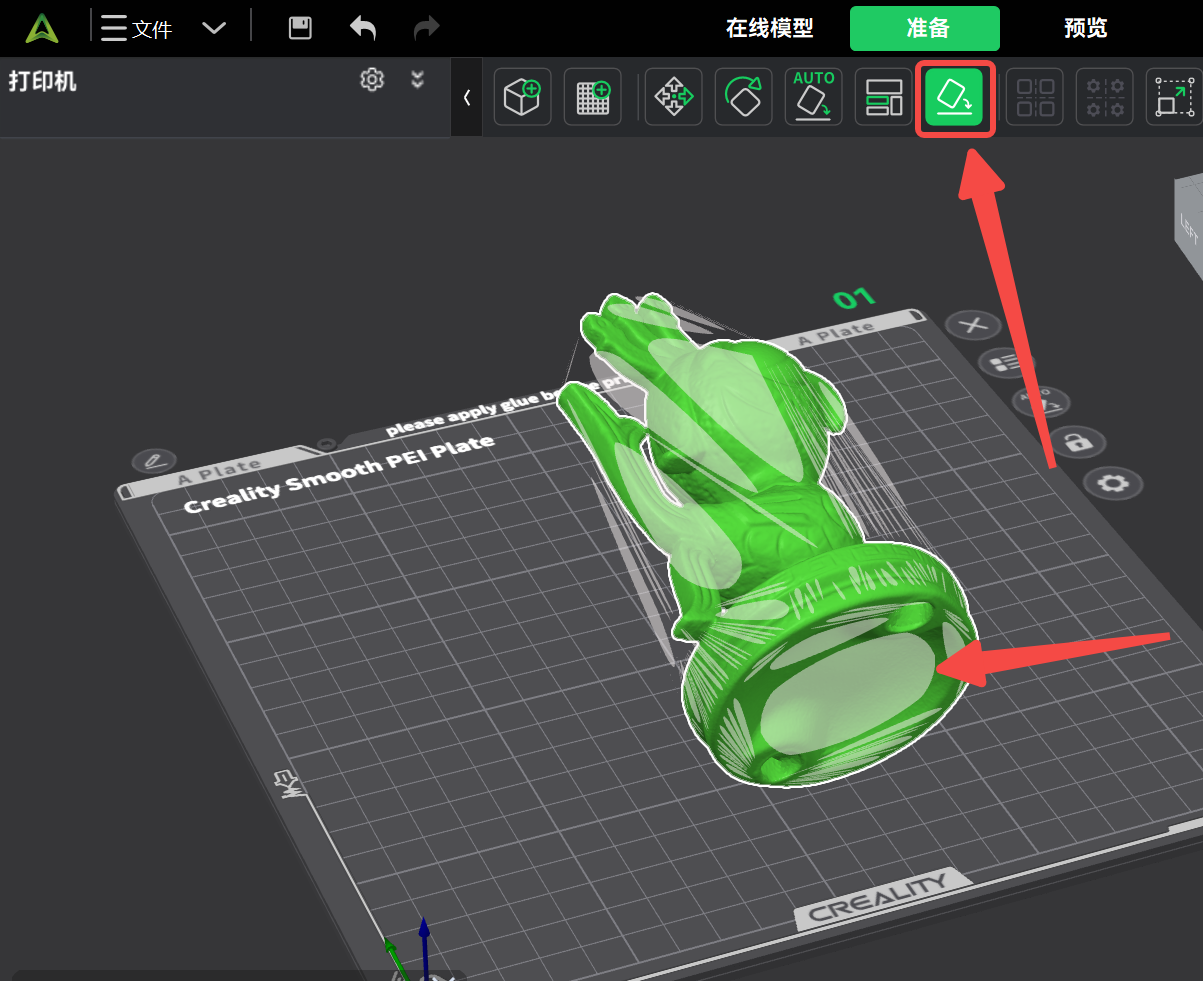

如果扫描的物体底面不平，建议在切片软件中使用 “剪切” 功能，将模型底面修平后再进行打印。
¶ 其他教程
如果你对后处理有感兴趣，你可以参考进阶的二次创作案例：二次创作案例：菠萝灯
