本文将介绍如何通过3D扫描破损的物体，并通过 CrealityScan 进行处理和修复模型表面存在的物理裂痕或局部破损，重建完整、光滑的 3D 模型。
¶ 1. 破损物体扫描

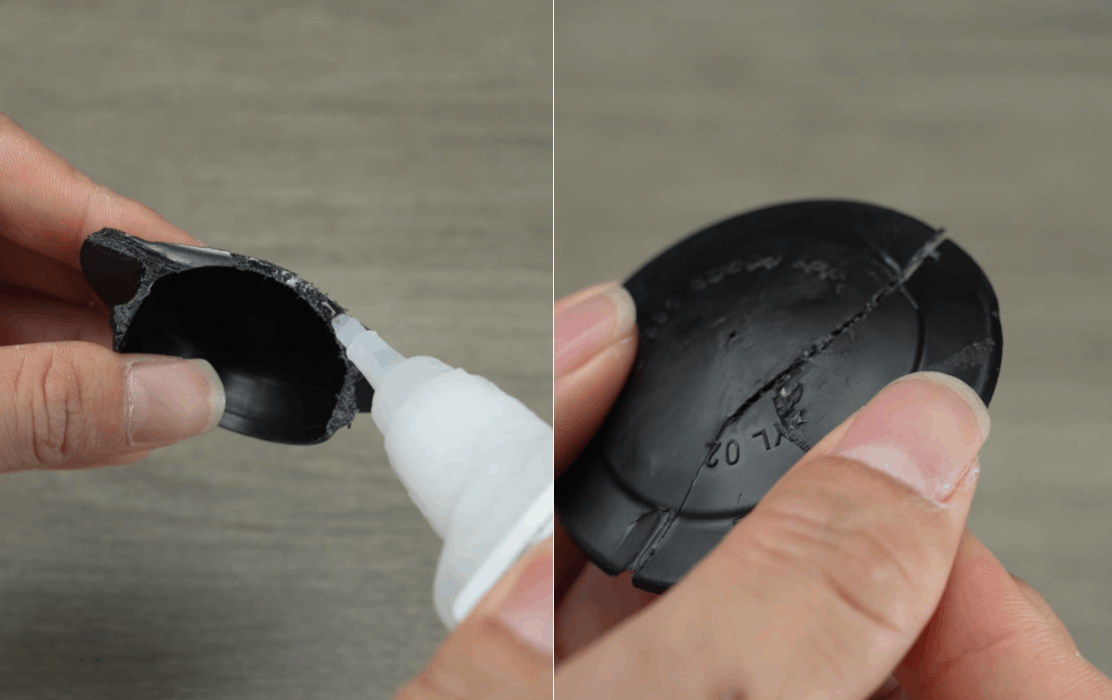

- 破损物预处理(可选)
对于已经断裂、开裂或存在松动部位的物体，可使用胶水临时固定，使其尽可能恢复至原始形态，以便获得更完整、准确的扫描数据。
.png)
- 粘贴标志点(可选)
- 若被扫描物体表面特征较少，建议在物体正面和反面至少各粘贴 3 个标记点，方便后续使用标记点拼接。

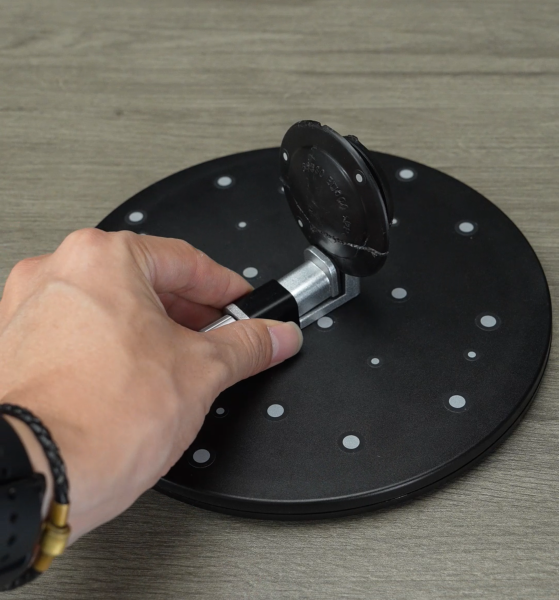

- 若使用标记点跟踪或蓝色线激光扫描，可将物体放置在粘有标志点的转台上，并使用辅助工具将物体立起以便扫描。
.png)

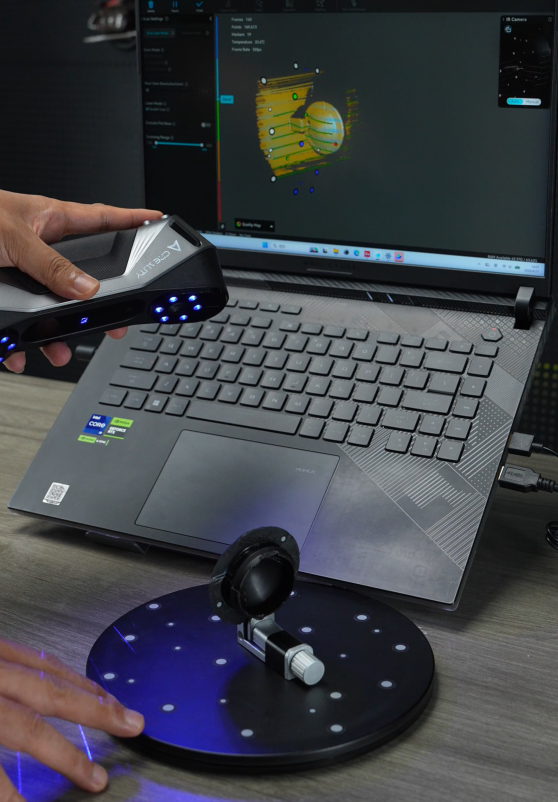

- 打开扫描软件，选择合适的扫描模式和参数，开始扫描正面的数据，点击 “完成扫描” 结束正面扫描。点击“新增扫描”开始扫描反面的数据，最后点击“完成扫描”结束反面的扫描。
.png)

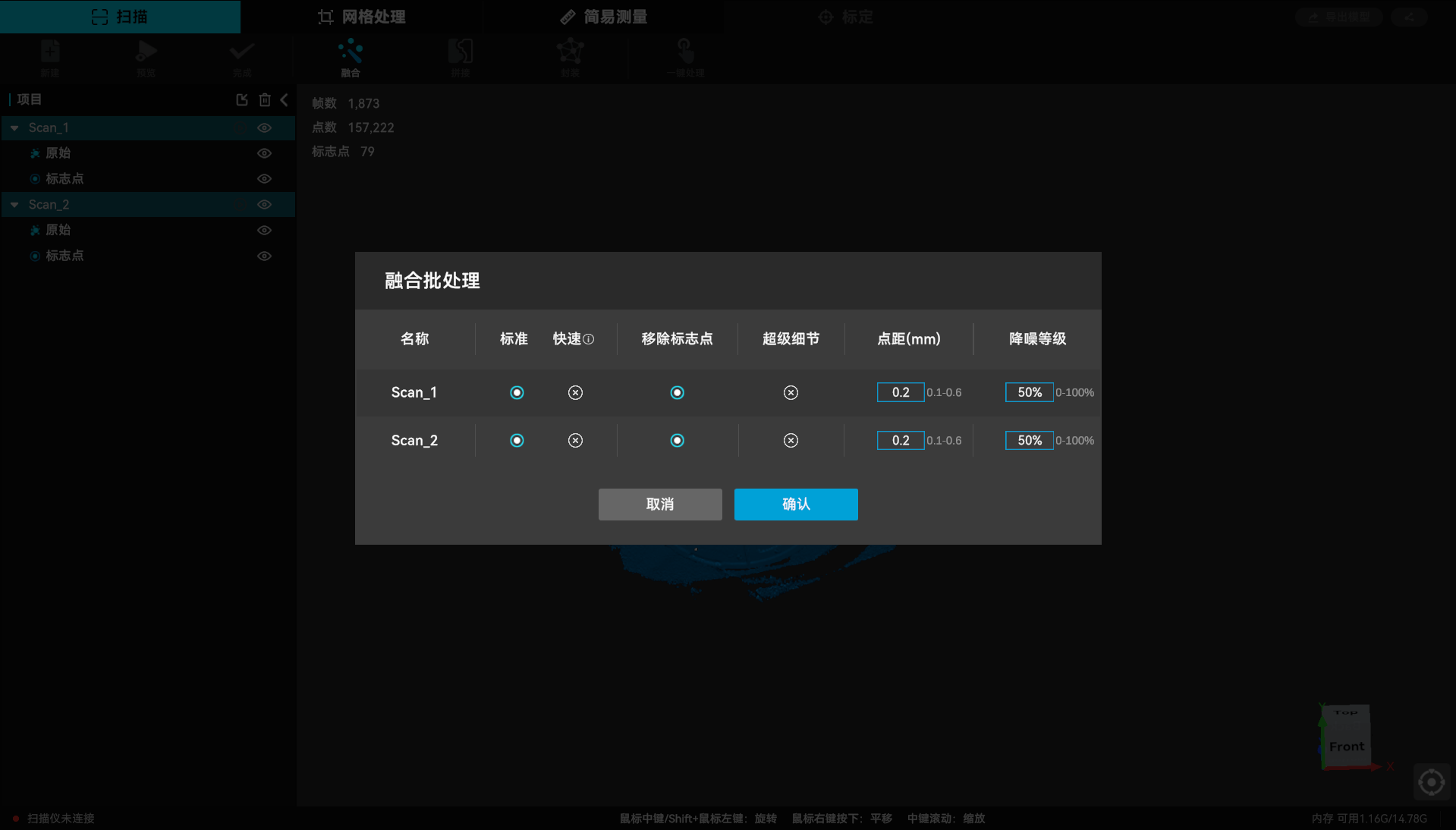

- 在左侧工程列表中，按住 Ctrl 键选中 Scan1 和 Scan2，点击 “融合”，进入批量融合处理，等待融合完成。
.png)

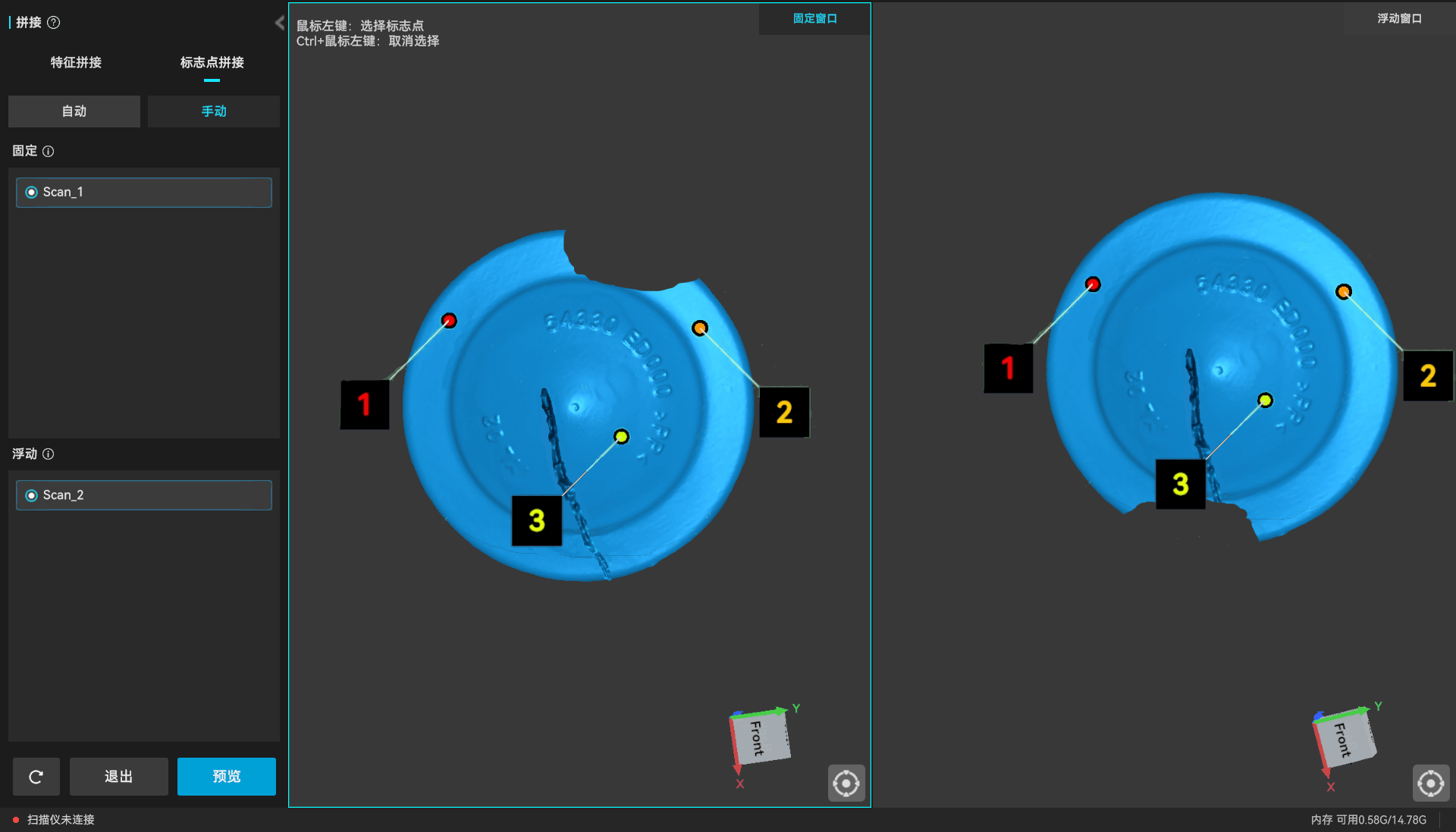

- 点云融合完成后，点击 “拼接”，进入拼接页面，将物体的正面和反面数据对齐拼接。
.png)
- 点击 “封装”，完成点云到网格的转换，生成完整的扫描模型。
¶ 2. 修复破损区域（网格编辑）

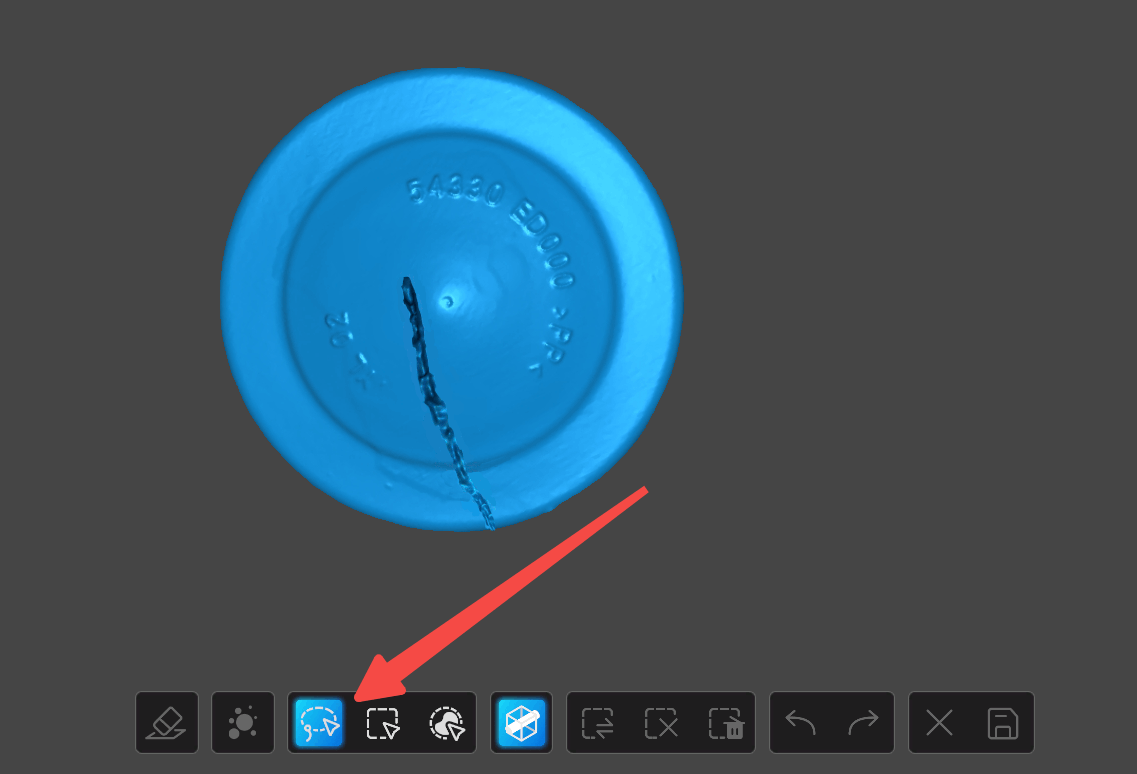

- 选择网格数据，在软件下方使用 框选 或 套索 工具，精准选中物体表面的裂痕和破损区域。
.png)

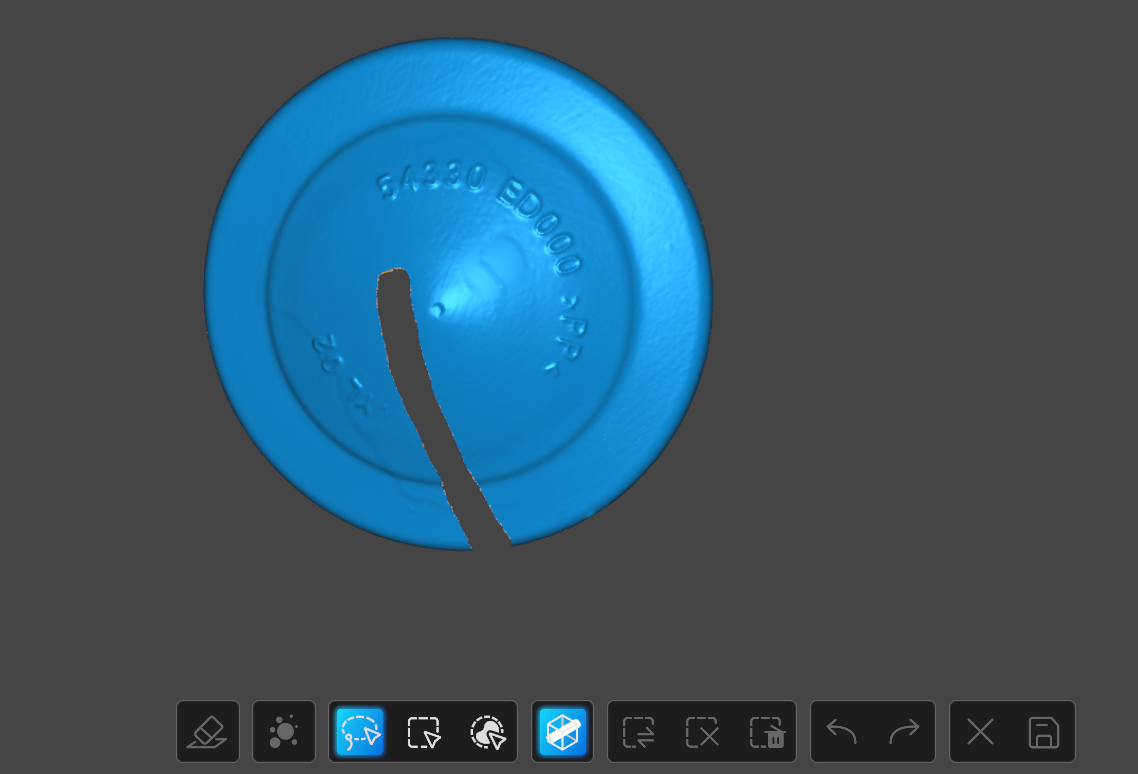

- 将选中的裂痕数据直接 删除（Delete），在模型表面留下一个边缘相对规整的“破洞”。
.png)

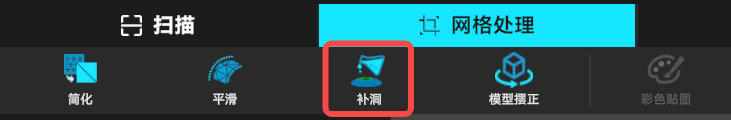

- 点击 网格处理 → 补洞，进入补洞功能。
.png)

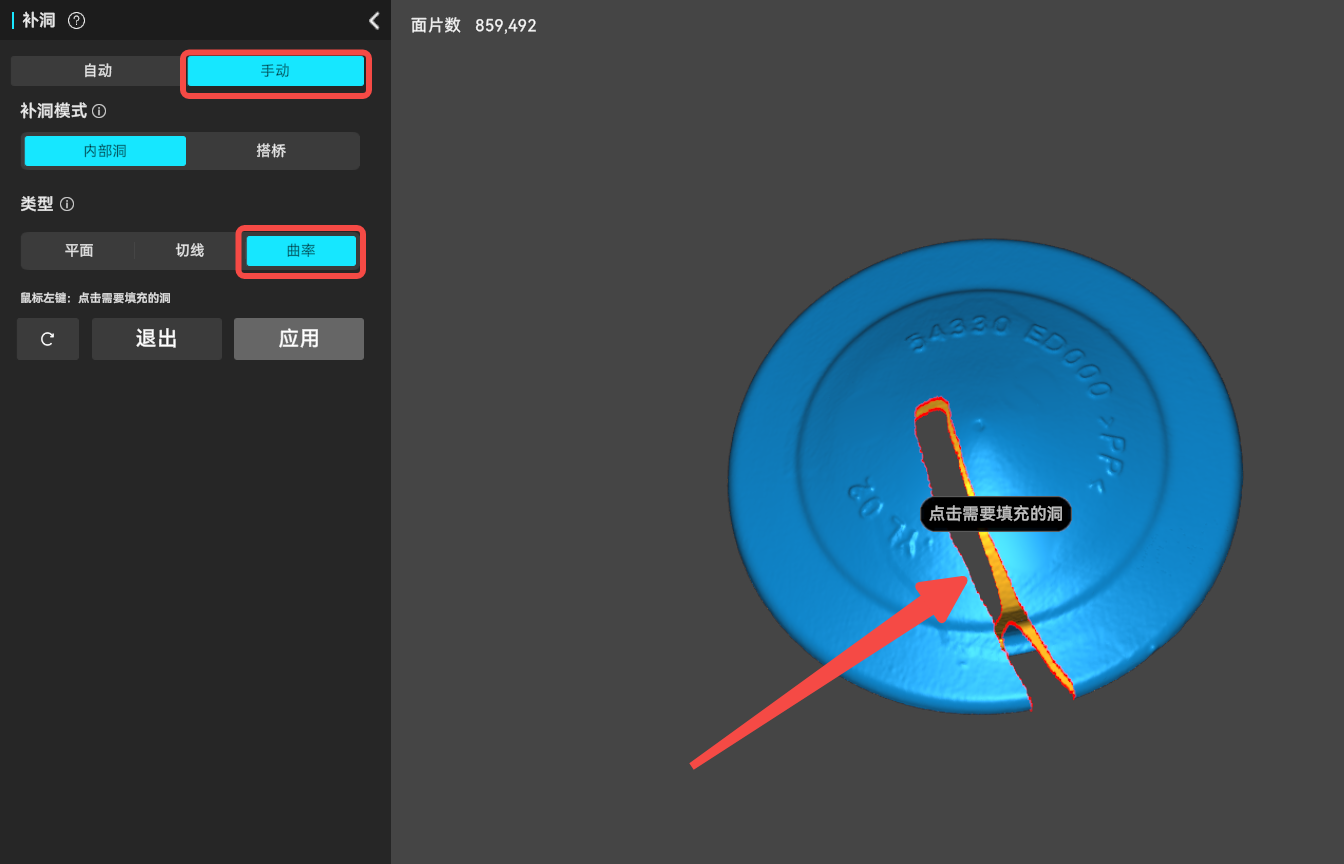

- 选择手动模式，补洞类型选择“曲率”，鼠标左键点击需要填充的洞。软件会根据相邻特征的曲率自动计算并填充缺失区域，生成结构连续的新网格。
.png)

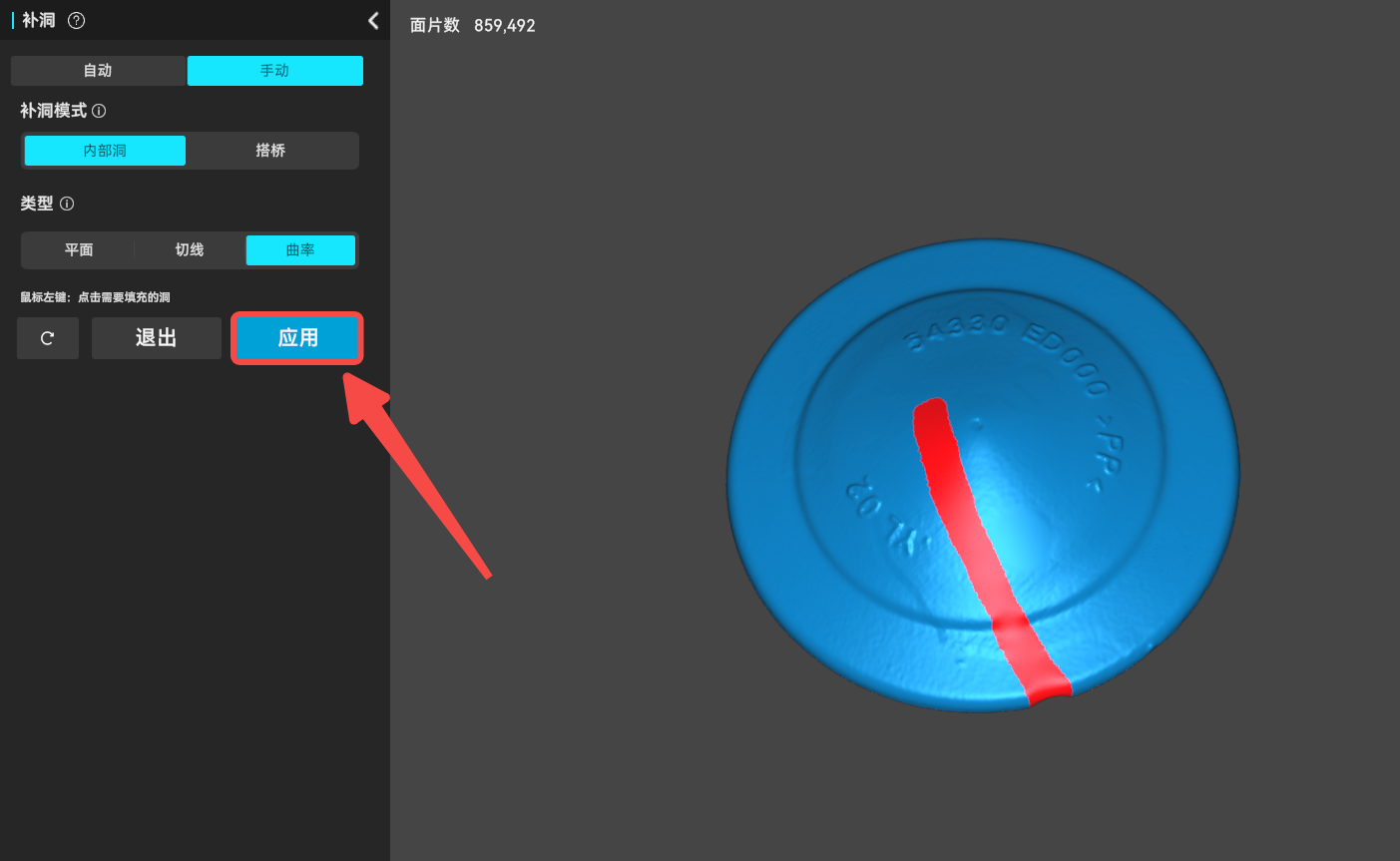

- 点击“应用”，保存补洞效果。
.png)

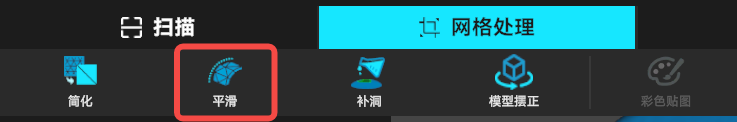

- 平滑处理(可选)
使用 “平滑” 工具对模型进行平滑处理，去除明显的修补痕迹。
.png)
¶ 3. 进阶操作：使用“搭桥”工具分割大孔洞

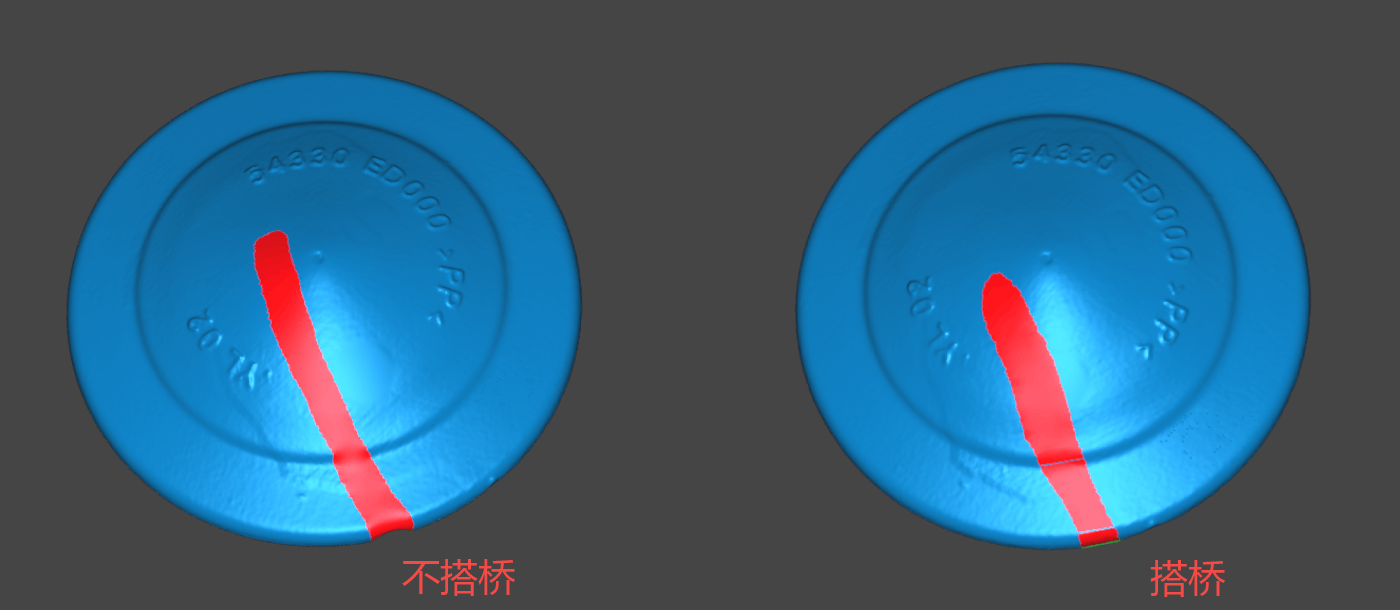

当破损区域面积较大或孔洞边缘曲率变化剧烈时，直接使用 “补洞” 可能会导致修复区域与原始形态不符，出现扭曲变形等现象。此时，可以借助 “搭桥” 工具，将大孔洞分割成多个较小的填充区域，从而更精细地控制曲面走向，确保修复部分与周围几何特征自然衔接。
操作步骤：

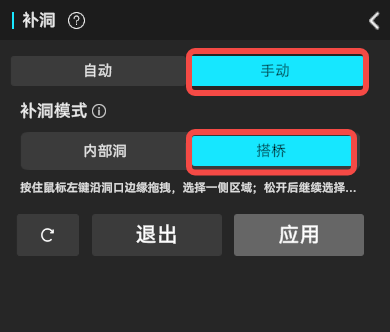

- 在“补洞”界面中，选择手动模式，然后点击“搭桥”工具。
.png)
- 在曲率变化较大的位置，如拐角处，依次点击孔洞边缘上的两个点，软件会在两点之间生成一条桥接线，将一个大孔洞分割开。根据需要，可继续在合适位置添加桥接线，将孔洞进一步分割成多个更小的区域。
- 分割完成后，逐个选择每个小孔洞，并选用合适的填充模式（如“切线”或“曲率”）进行填充。
.png)
¶ 4. 总结

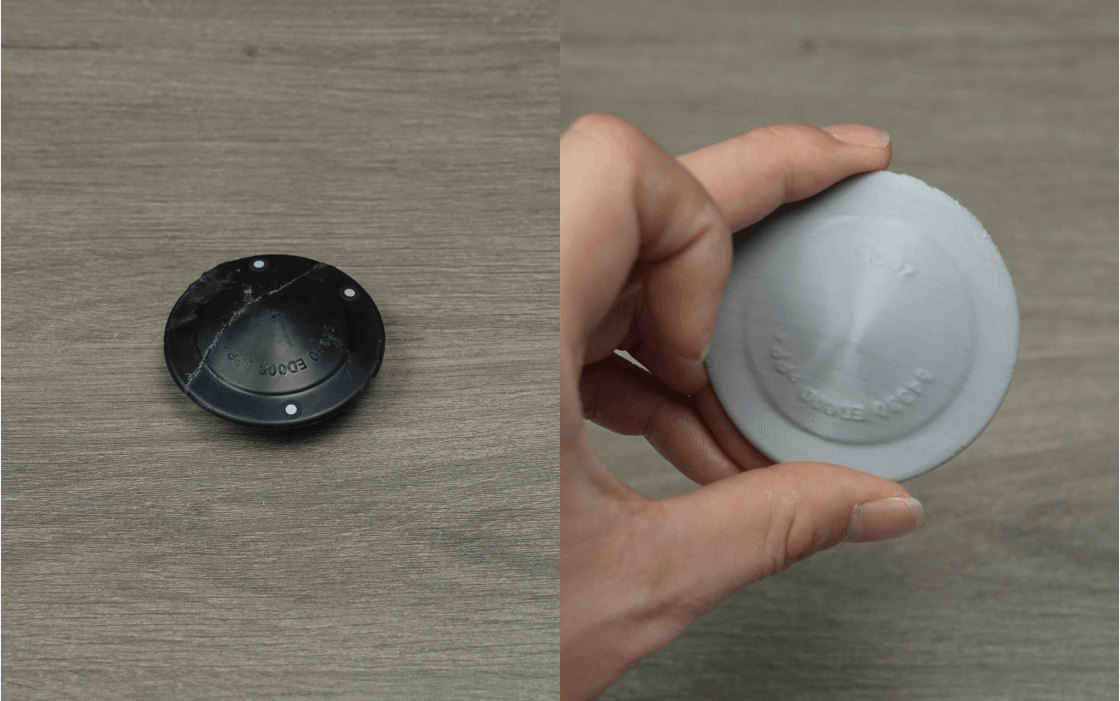

对于结构简单、表面光滑的破损物体，用户可直接在 Creality Scan 原生软件内完成从数据采集到模型修补的全流程，无需借助 Blender、Geomagic Design X等第三方 3D 建模软件。操作路径更短，新手也能快速上手。修复后的模型表面光滑、结构连续，可直接用于 3D 打印或数字存档。
.png)
