¶ 1.螺旋桨扫描：
¶ 1）粘贴标志点
在螺旋桨的圆柱面上粘贴3-4个标志点并放置在粘有标志点的转台上。

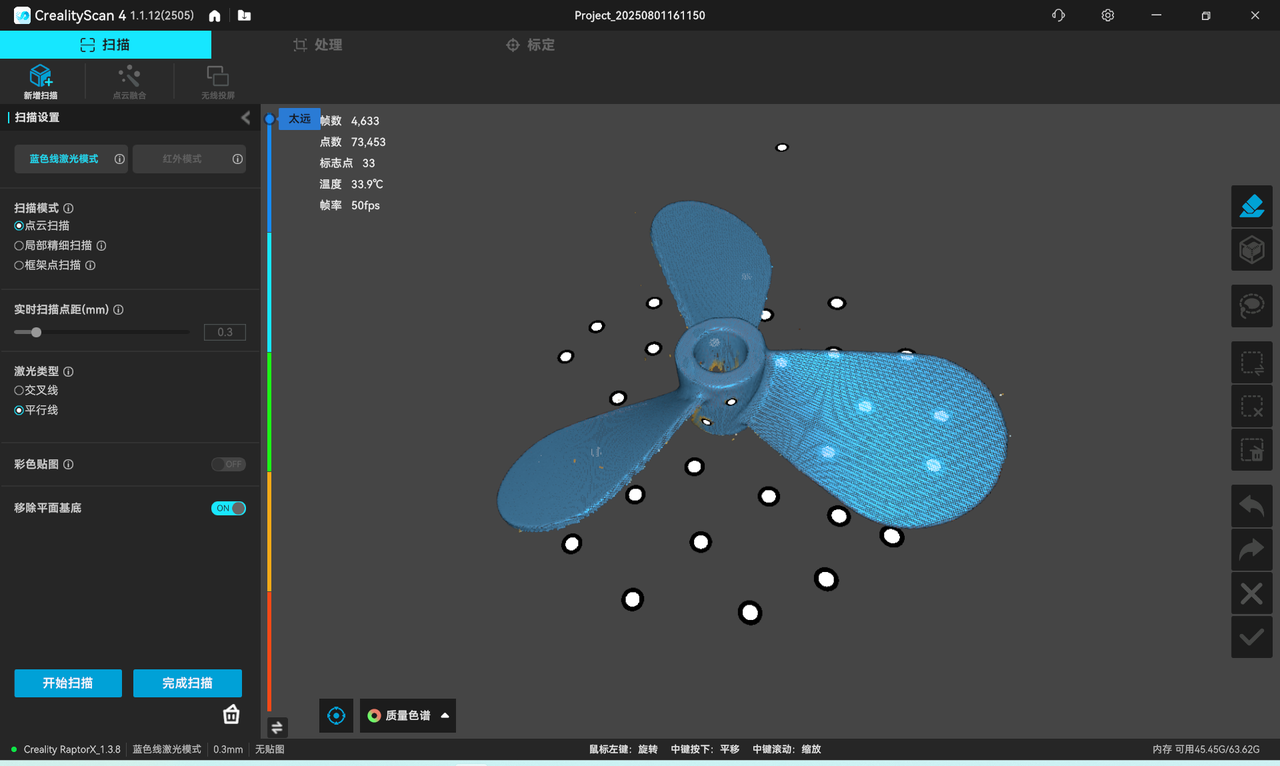

¶ 2）扫描正面
打开扫描软件，选择激光扫描模式，设置分辨率为3mm，开始扫描第一面的数据。
最后点击“完成扫描”结束scan1的扫描。

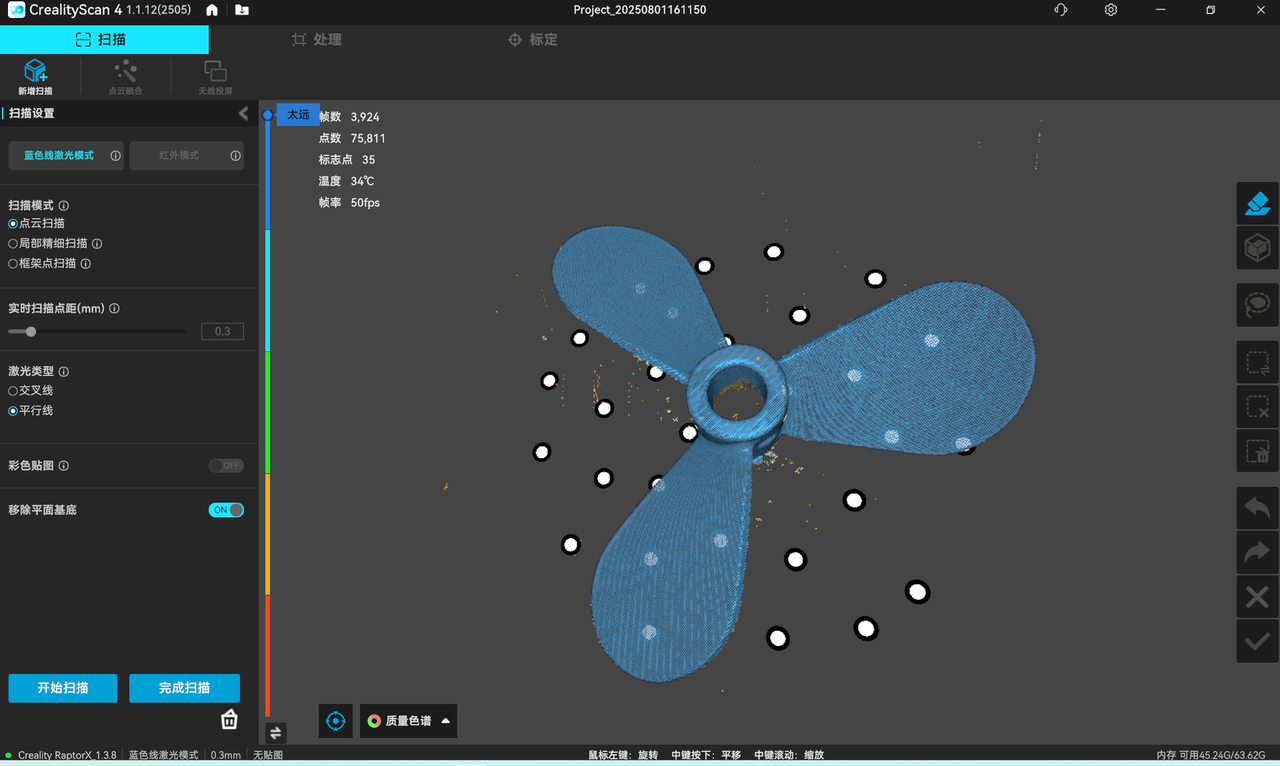

¶ 3）扫描底部
点击“新增扫描”开始扫描第二面的数据。 最后点击“完成扫描”结束scan2的扫描。

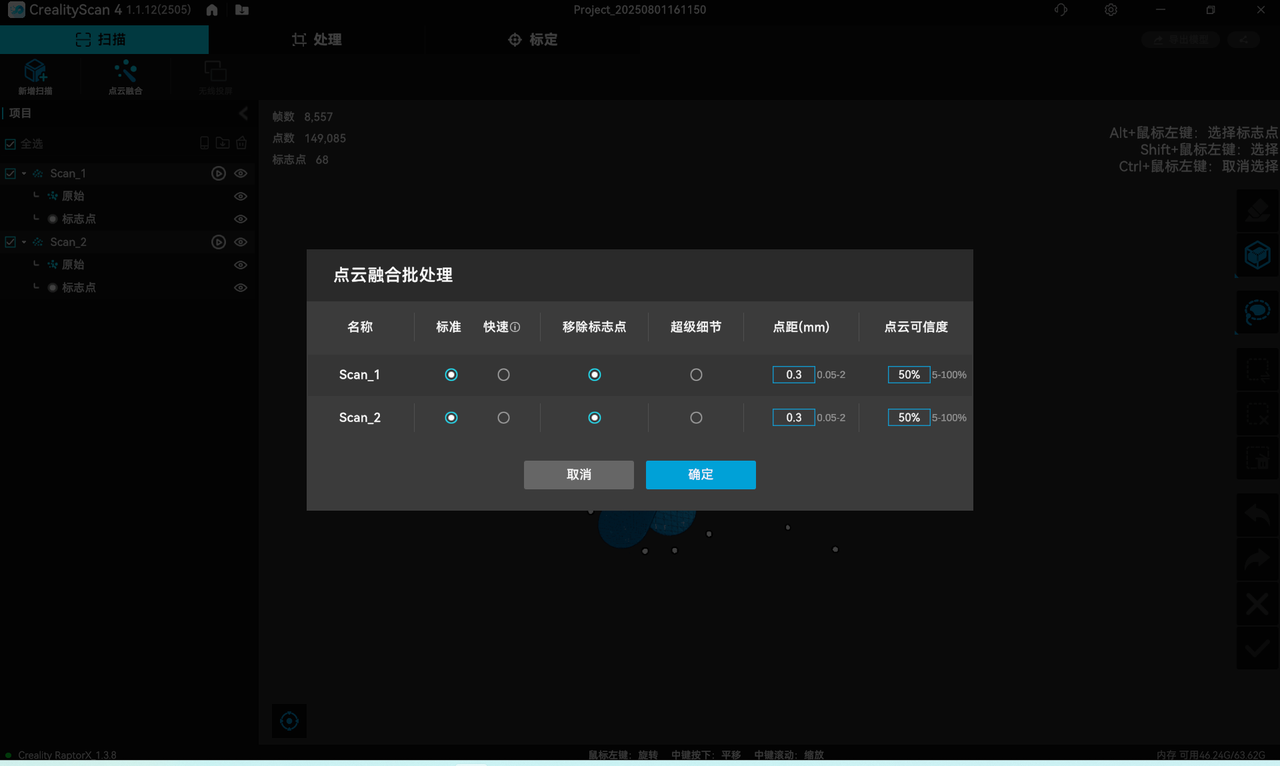

¶ 4）后处理：点云融合
左侧工程列表中勾选scan1和sanc2，点击“点云融合”进入点云批量融合处理。最后点击图标进行处理。

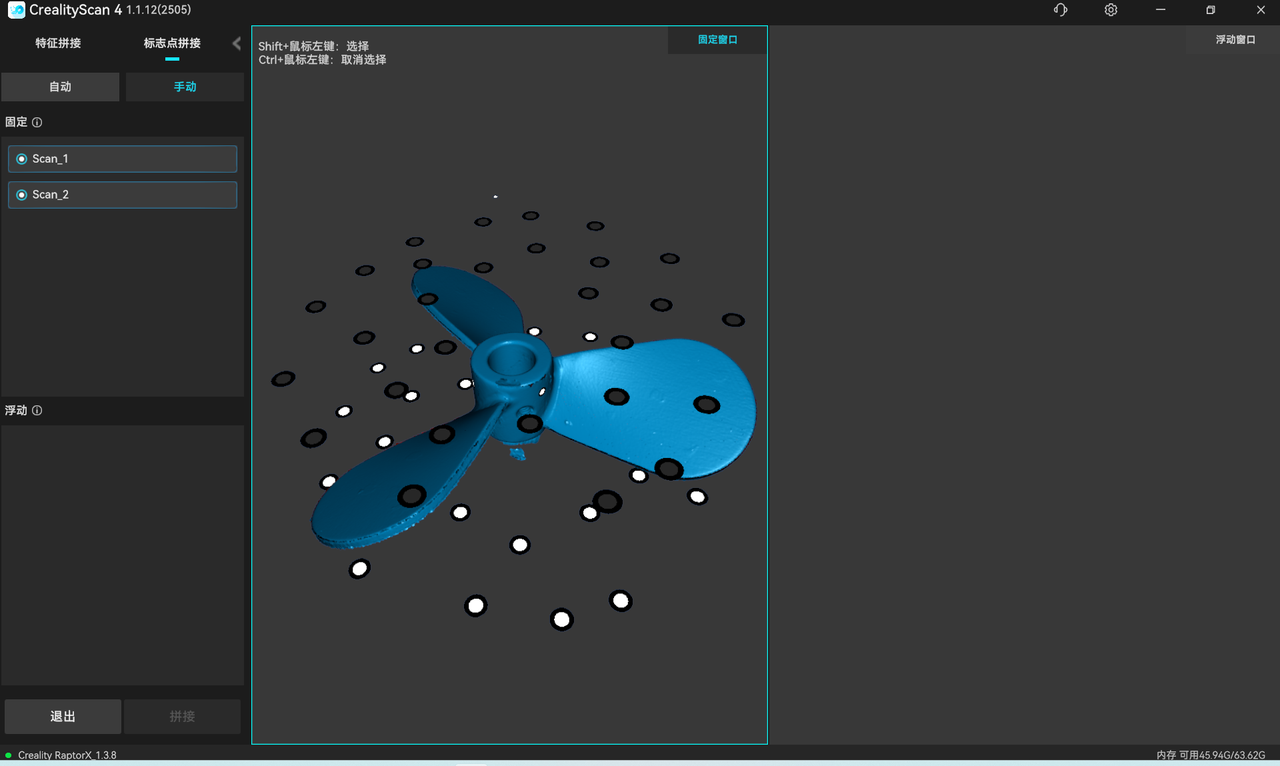

¶ 5）后处理：对齐拼接

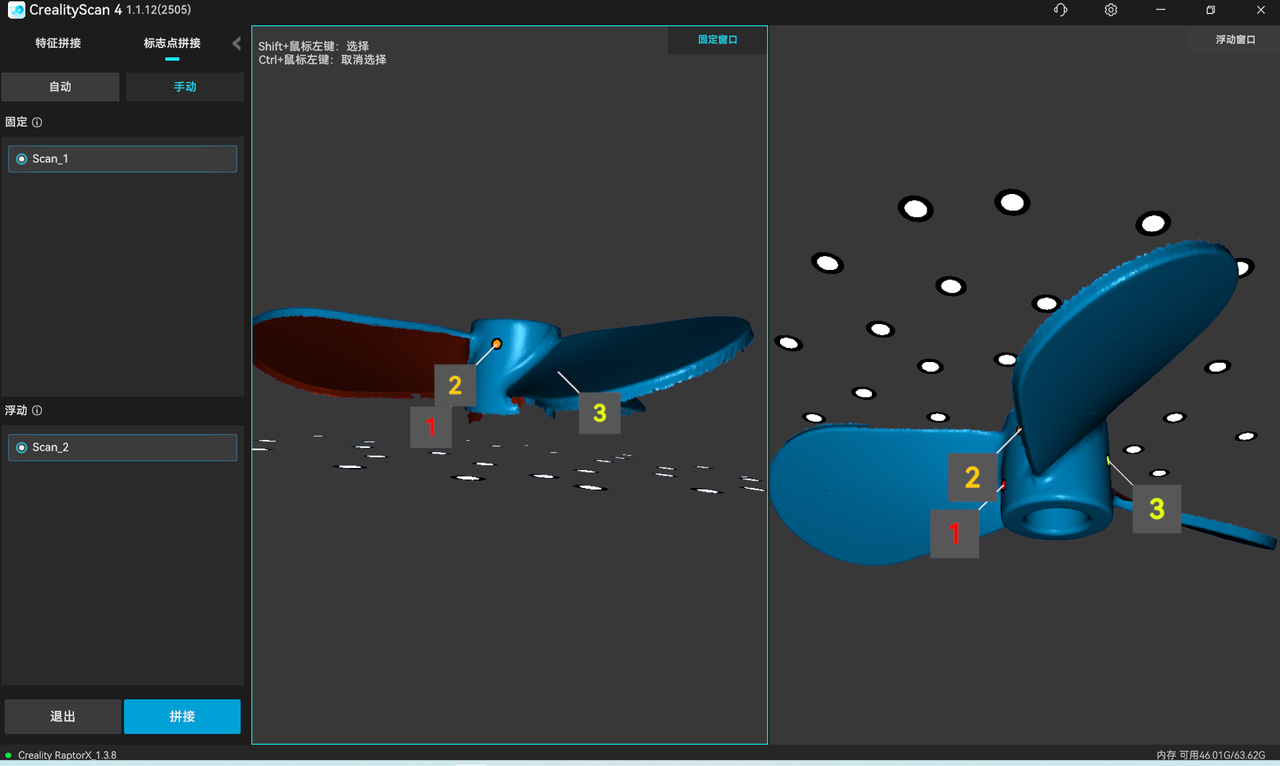

点云融合完成后，选择“处理”模块，然后点击“拼接”进入拼接页面。使用标志点手动拼接模式，按顺序选择圆柱面上的标志点，最后完成拼接。

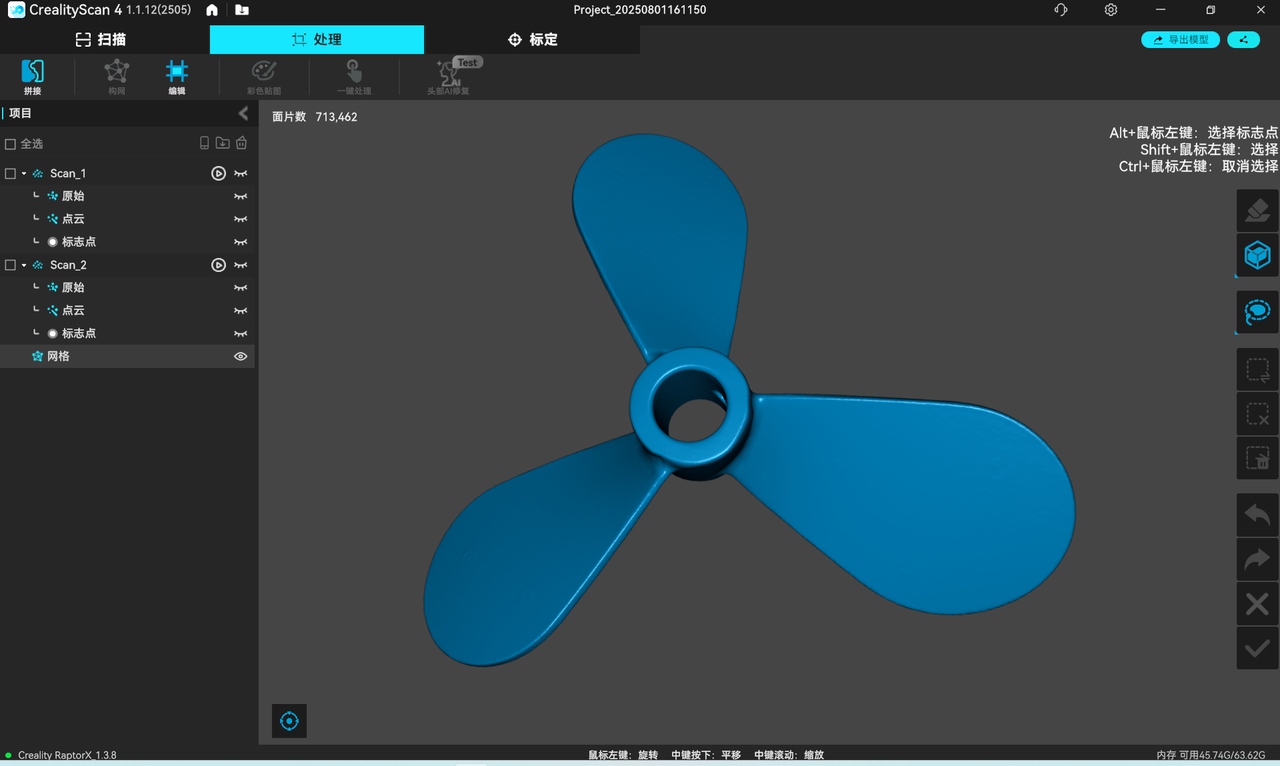

¶ 5）后处理： 构网
点击“构网”进行点云封装，完成扫描工作。
¶ 2. 螺旋桨逆向建模：
¶ （1）导入数据：
将“螺旋桨数据”导入到逆向软件Geomagic Design X中
¶ （2）坐标对齐：
1）创建对齐参照特征
2） 进入“手动对齐”根据工件结构进行321对齐，完成对齐。
¶ （3）桨叶建模：
1）在“领域”中划分一面桨片曲面领域
2）使用“面片拟合”功能创建出曲面
3）创建草图平面，并使用此平面进入“面片草图”并使用草图线条重新绘制桨叶轮廓。
4）拉伸曲面，并使用拉伸的曲面修剪掉多余曲面
5）根据桨叶实际厚度，加厚桨叶曲面
6）阵列桨叶，完成桨叶的实体建模
¶ （4）桨毂建模：
1）使用“面片草图”绘制桨毂截面草图
2） 拉伸桨毂草图实体并合并桨叶
3）使用“面片草图”绘制桨毂通孔草图
4）拉伸草图实体并裁掉出通孔
¶ （5）倒圆角：
（6) 完成逆向建模
