¶ 前言
感谢您选择 Creality Sermoon P1S 三维扫描仪。本手册旨在帮助您快速了解此款扫描仪的基本信息及扫描流程，开启全新的三维扫描体验。
您可以访问创想三维官方 Wiki：https://wiki.creality.com/3d-scanner ，获取最新的《Creality Sermoon P1S 三维扫描仪用户手册》、详细教程及视频。
本手册内容会持续更新，具体内容请以最新版本为准。
注意事项
- 请勿使扫描仪接触水或其他液体，使用时请避免磕碰或撞击。
- 为确保最佳性能，请在适宜的工作环境下操作。
¶ 目录
- 产品介绍
- 1.1 扫描仪部件
- 1.2 装箱清单
- 首次使用
- 2.1 独立工作模式（无需连接电脑）
- 2.2 PC 连接模式（连接电脑）
- 扫描模式详解
- 3.1 蓝色线激光模式
- 3.2 红外模式
- 其他功能
- 4.1 标定
- 4.2 系统升级
- 4.3 文件传输
- 设备规格
- 5.1 硬件参数
- 注意事项
- 6.1 使用事项
- 6.2 保养事项
¶ 1. 产品介绍

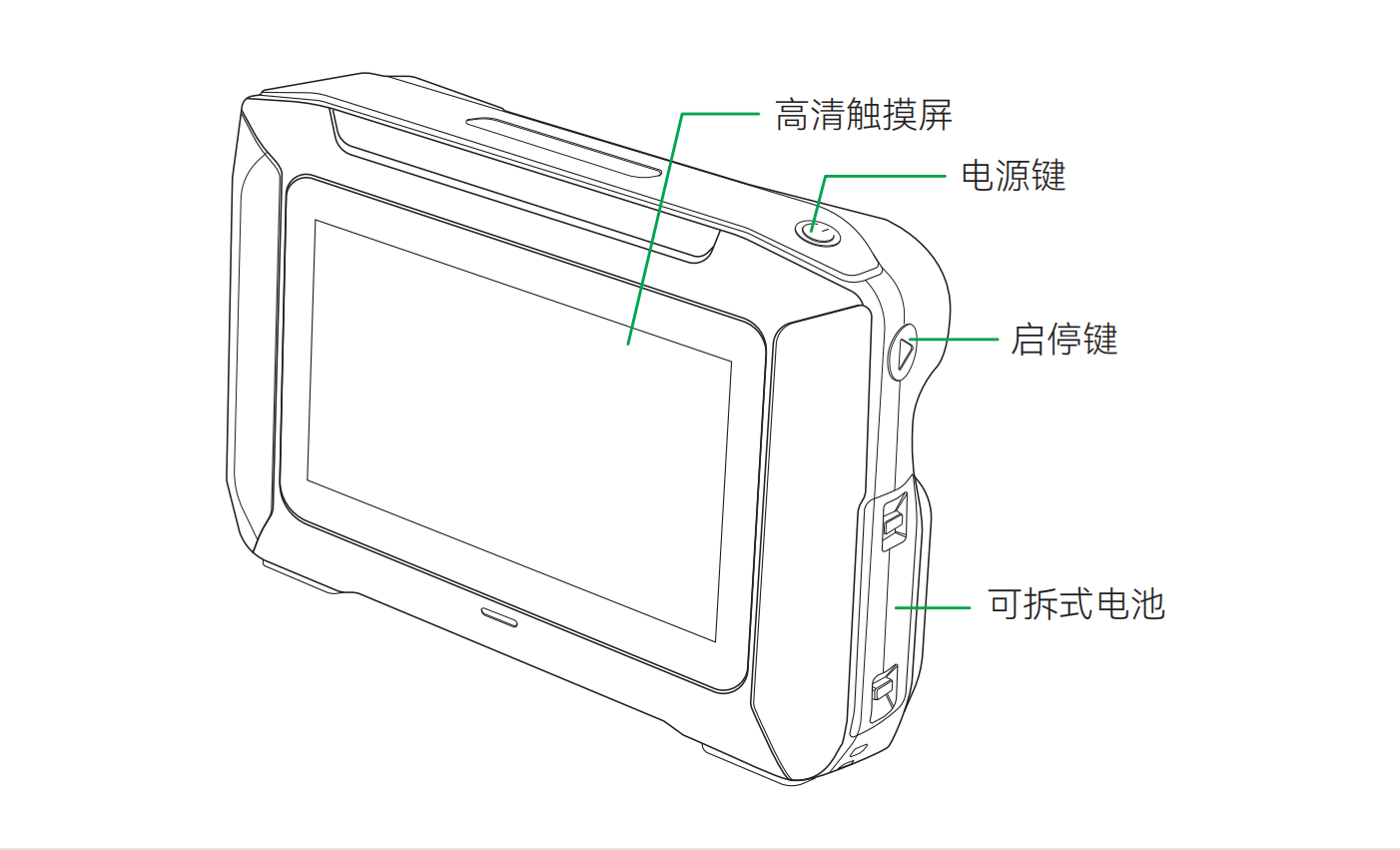

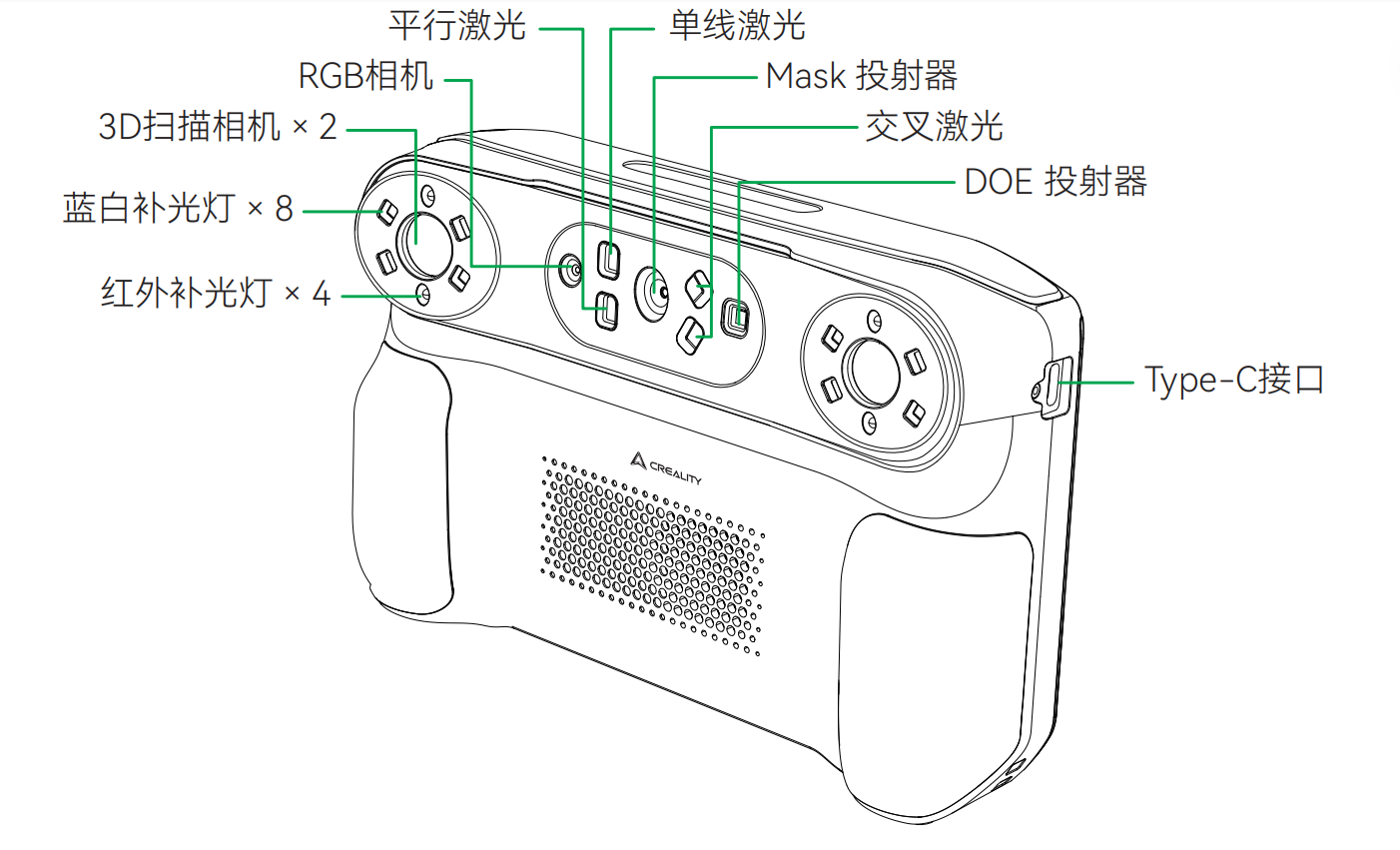

¶ 1.1 扫描仪部件
.png)
.png)
¶ 1.2 装箱清单
| 编号 | 名称 | 数量 |
|---|---|---|
| ① | Creality Sermoon P1S 3D 扫描仪 | 1 |
| ② | 高精度玻璃标定板 | 1 |
| ③ | 标志球 | 6 |
| ④ | USB 3.0 Type-C 数据线（2 米） | 1 |
| ⑤ | 反光标志点（D6mm, D3mm） | 20 |
| ⑥ | 备用电池 | 1 |
| ⑦ | 挂绳 | 1 |
| ⑧ | 清洁布 | 1 |
| ⑨ | 快速入门指南，合格证 & 保修卡 | 1 |
| ⑩ | 近红外滤光片 | 2 |
¶ 2. 首次使用
Creality Sermoon P1S 支持两种工作模式：独立工作模式和 PC 连接模式。您可以根据需求选择合适的模式进行操作。
首次使用重要提示
受运输安全法规限制，电池出厂时电量较低。加之运输途中的自然损耗，首次使用时可能因电量不足而无法开机。请在首次开机前，先为电池充电 30 分钟以上以激活电池。
注：本设备的电池支持单独充电（可直接连接充电线至电池充电口），亦可装入机身后连接主机充电。
首次使用前，请务必撕下扫描仪（镜头、滤光片、激光器）及触摸屏上的所有保护膜，以确保最佳的扫描精度和画面显示效果。
¶ 2.1 独立工作模式（无需连接电脑）
Creality Sermoon P1S 扫描仪内置操作系统和屏幕，可独立完成扫描和基础处理。
¶ 第 1 步：开机准备
确保扫描仪电量充足。长按电源键开机 3 秒，设备将进入主界面。
¶ 完成首次使用设置
-

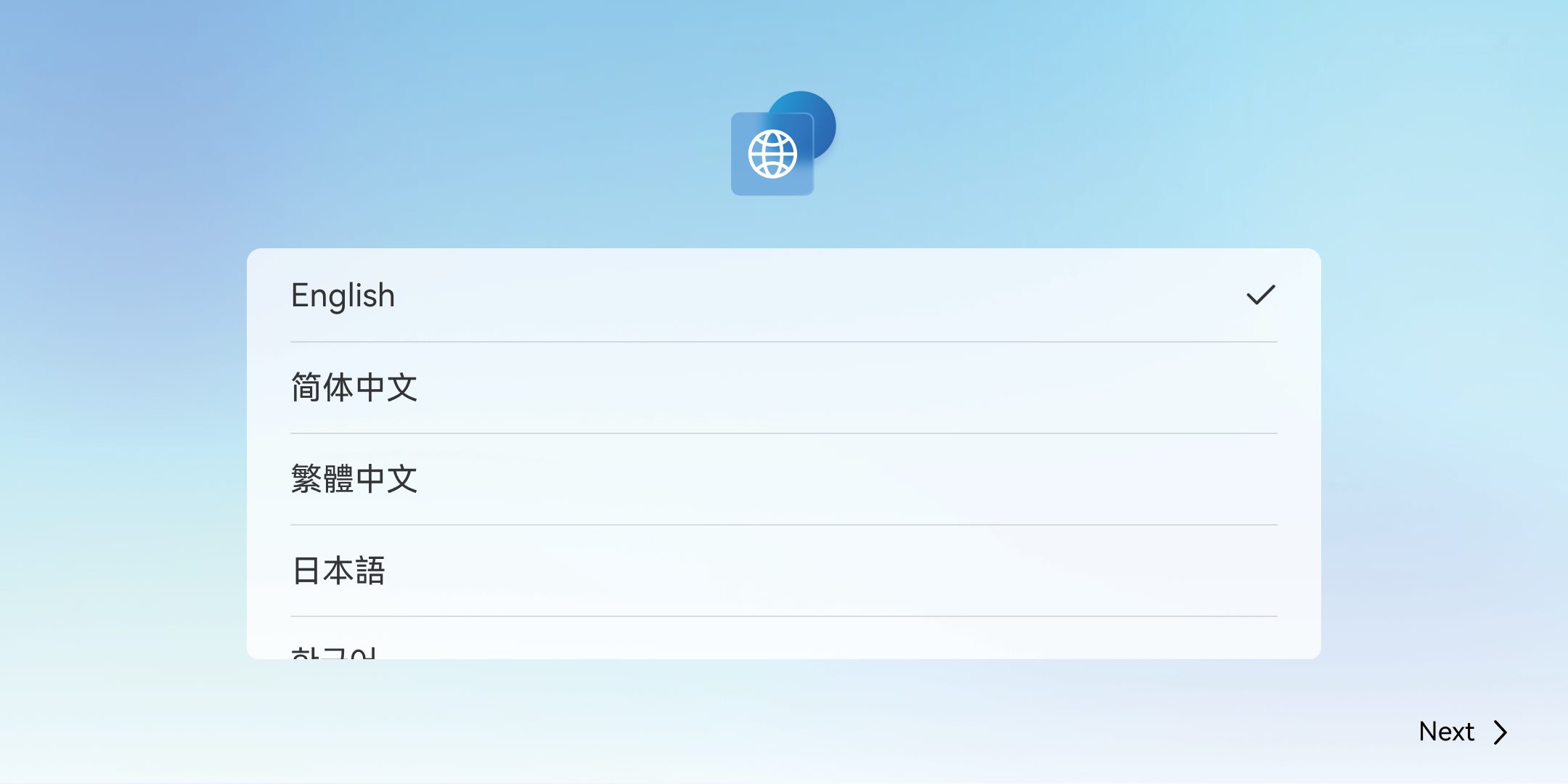

语言选择：选择好所需语言，点击【下一步】。
.png)
-

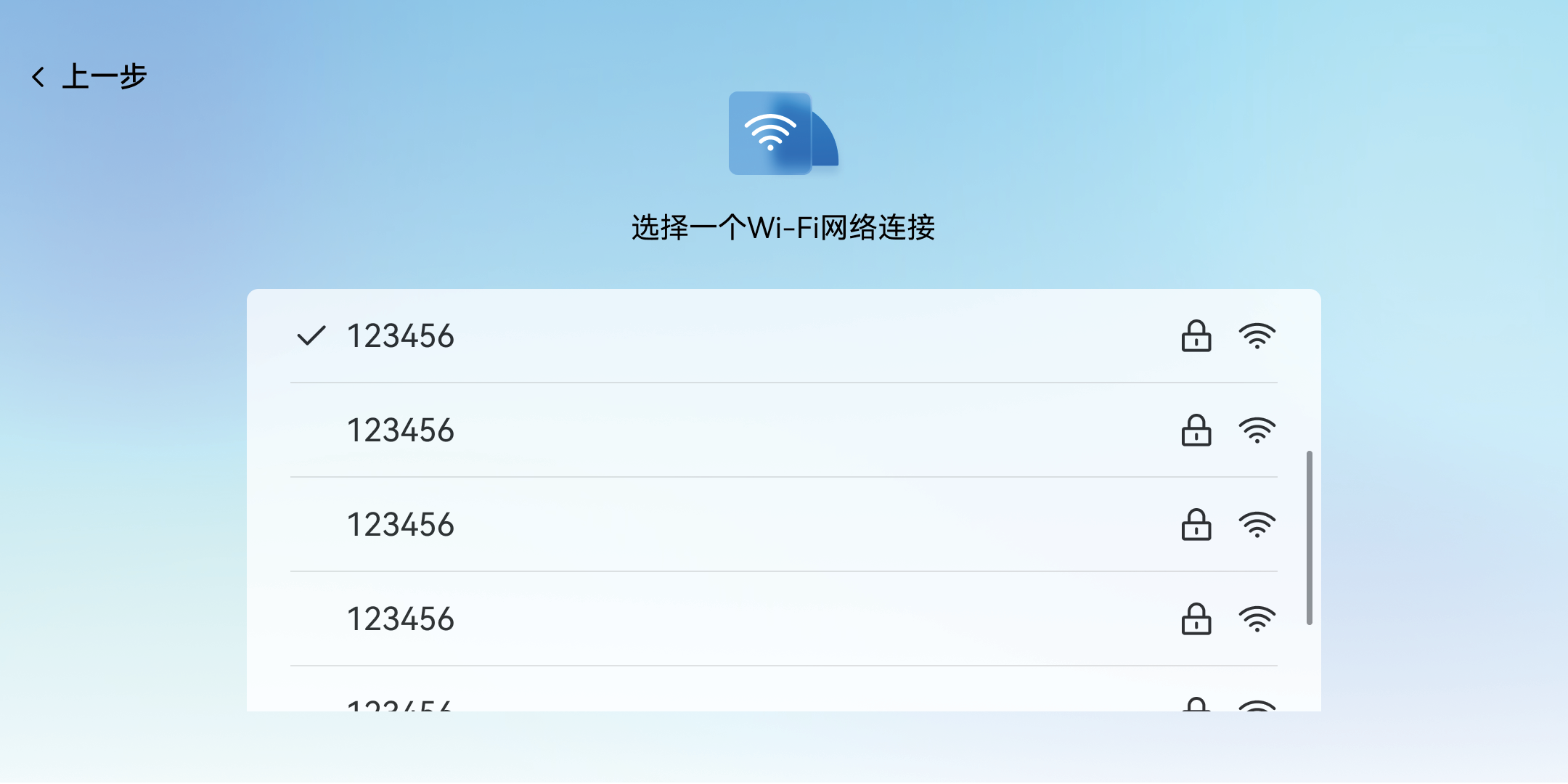

网络连接：选择可用局域网，连接好后自动进入下一步。
.png)
-

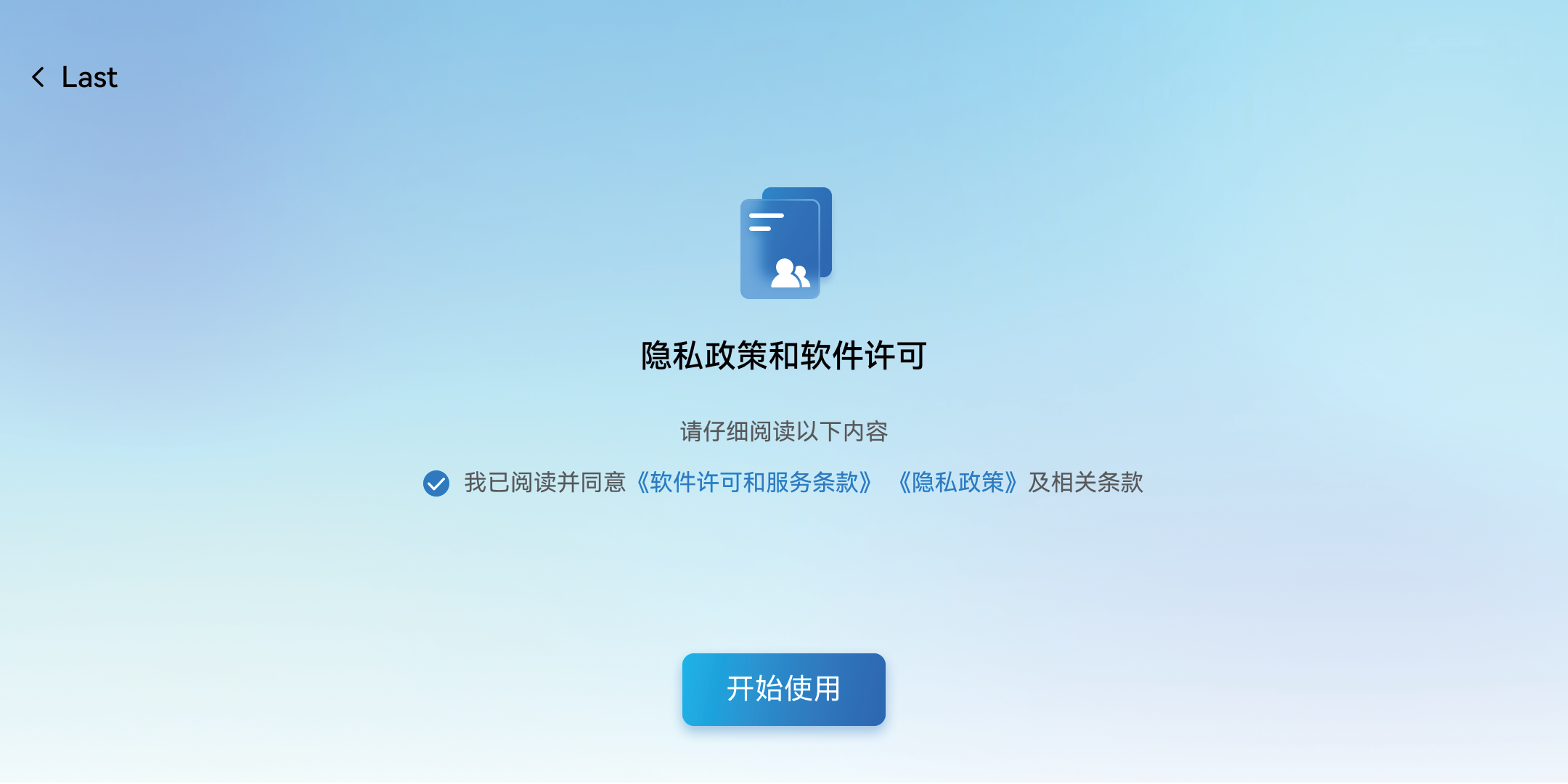

隐私协议相关：阅读并同意我司相关《隐私政策》和《用户协议》后开始使用设备。
.png)
-

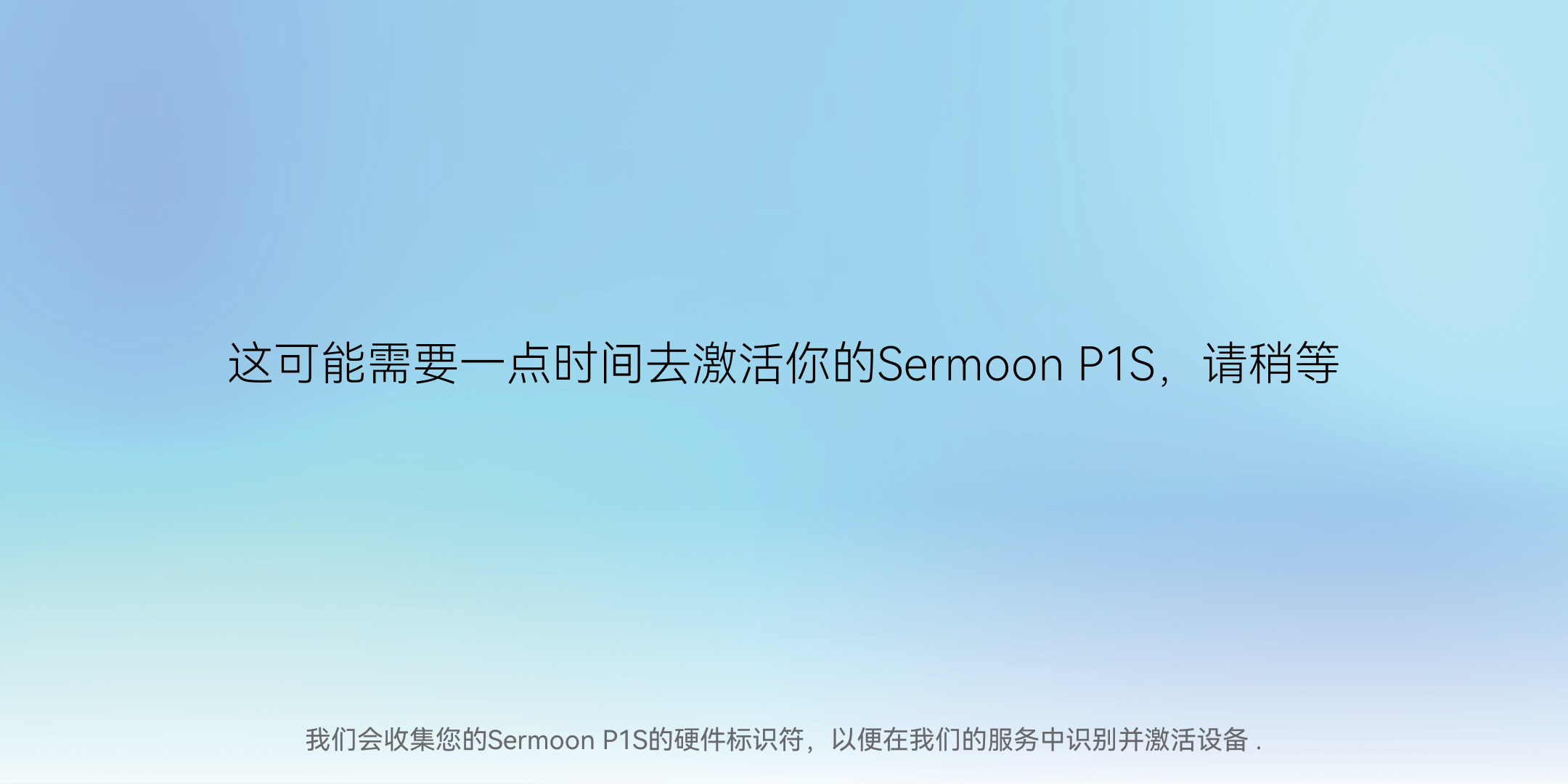

激活：设备激活需要一点时间，请耐心等待。
.png)
-

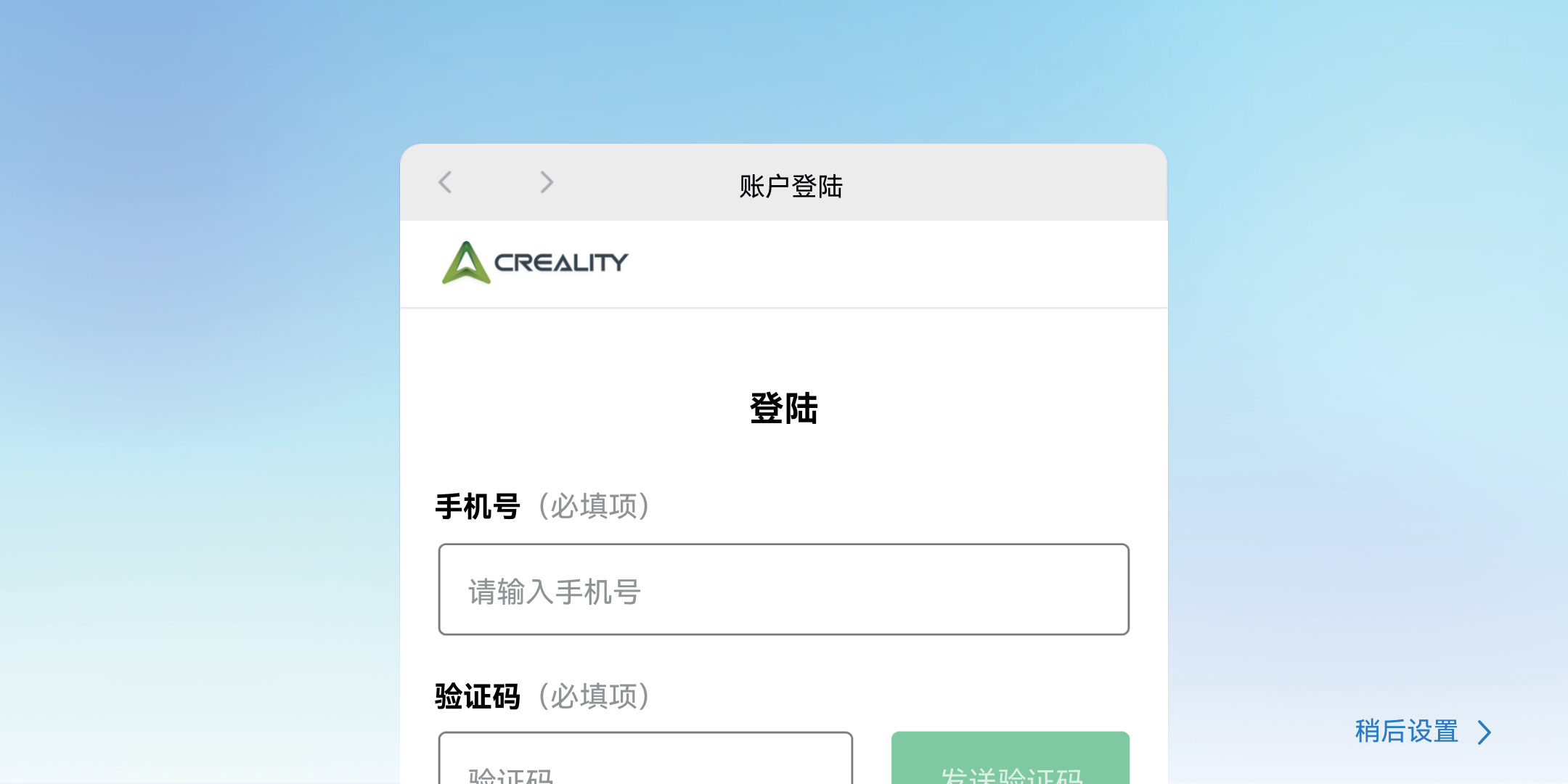

账号登录：支持创想云账号登录，可跳过登录不影响设备正常使用。
.png)

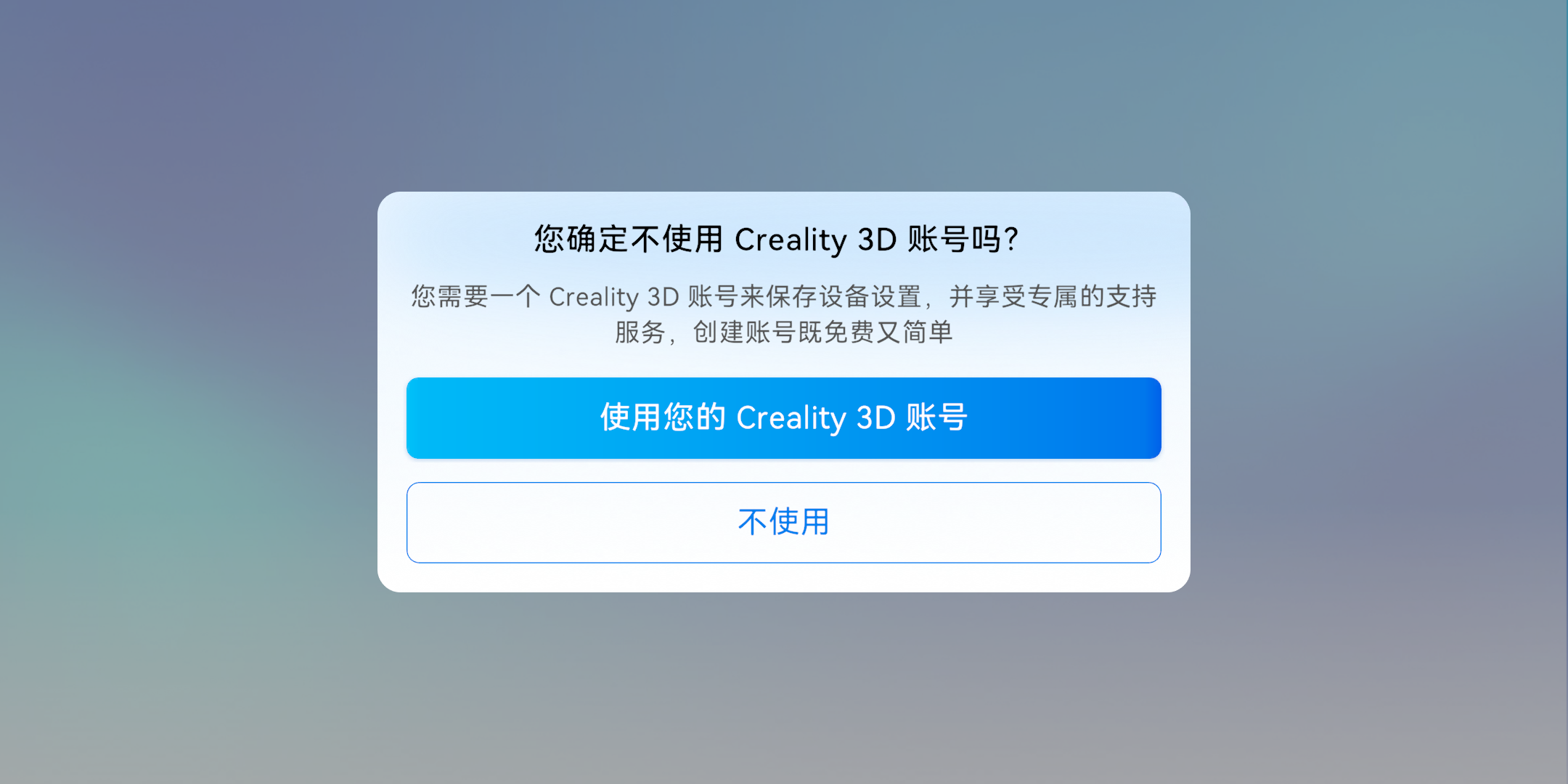

跳过登录会出现确认弹窗，如果仍不登录，选择【不使用】进入下一页。
-1.png)
-

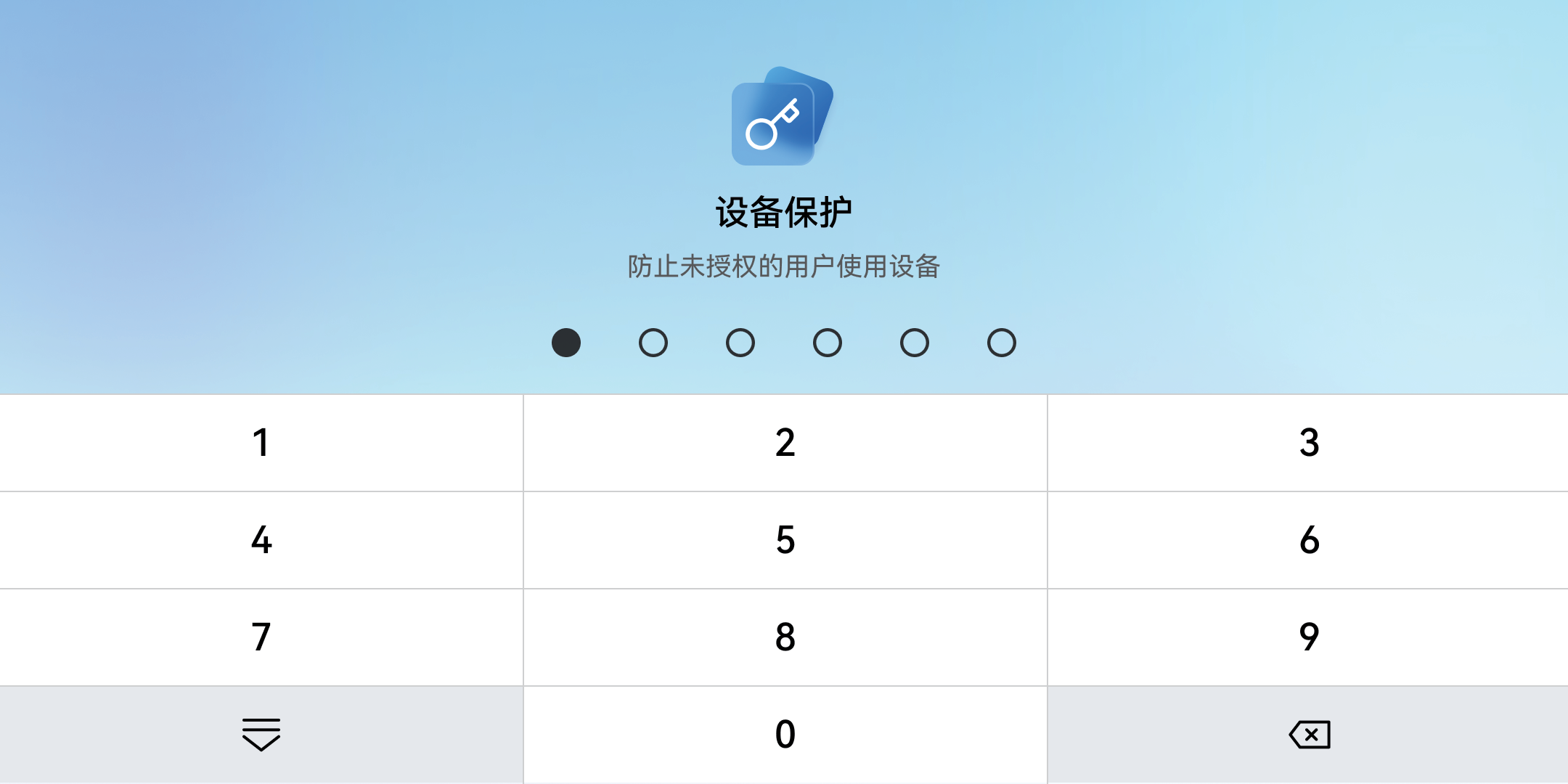

设备保护：在此页面可以设置设备开机密码，防止未经授权的用户使用设备。
.png)
-

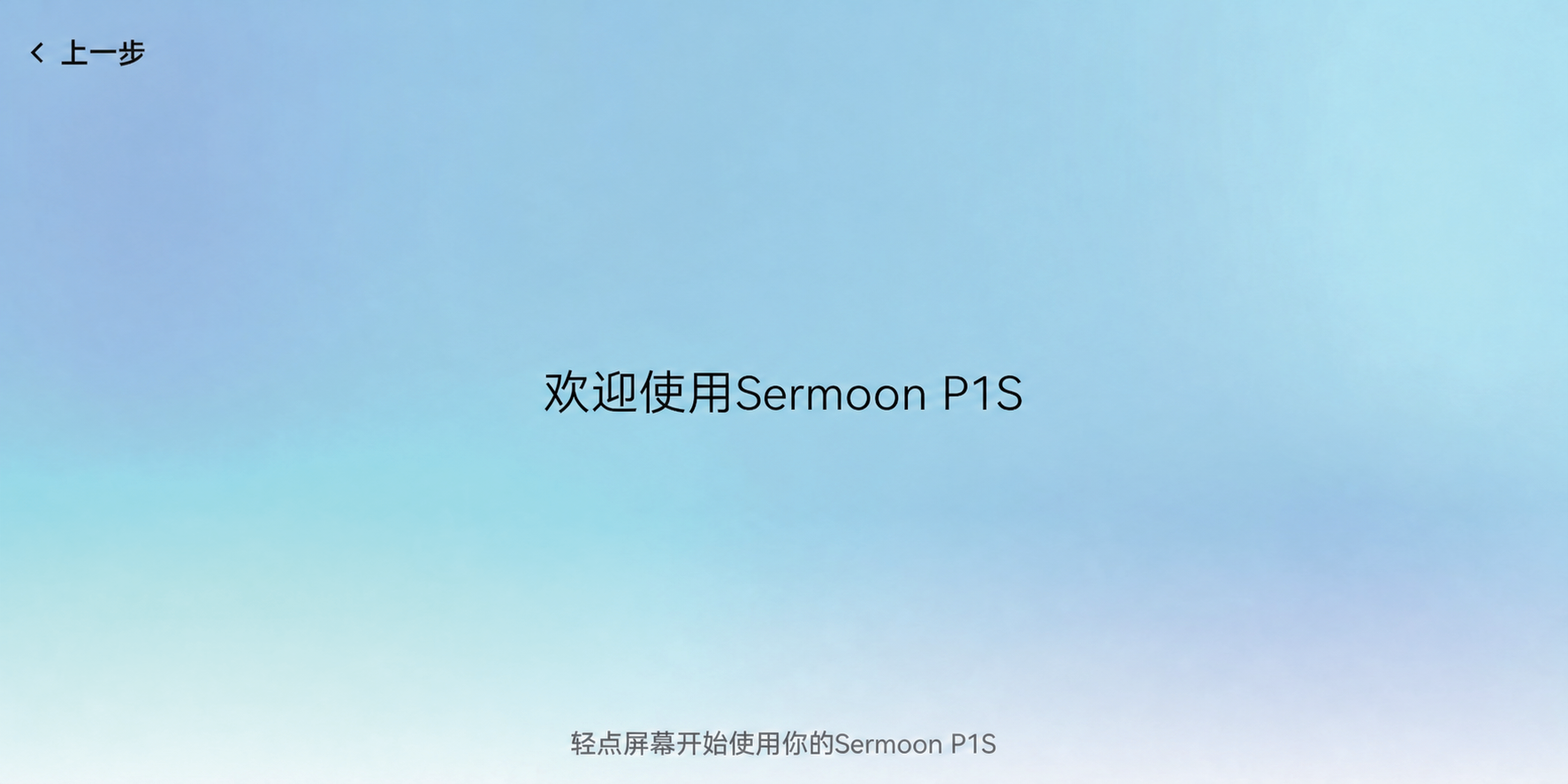

欢迎页：轻触屏幕任意位置开始使用设备。
.png)
-
新手教程视频：可选择是否跳过，观看后/跳过直接进入设备扫描页，开始第一次扫描体验。
¶ 第 2 步：开始扫描
-

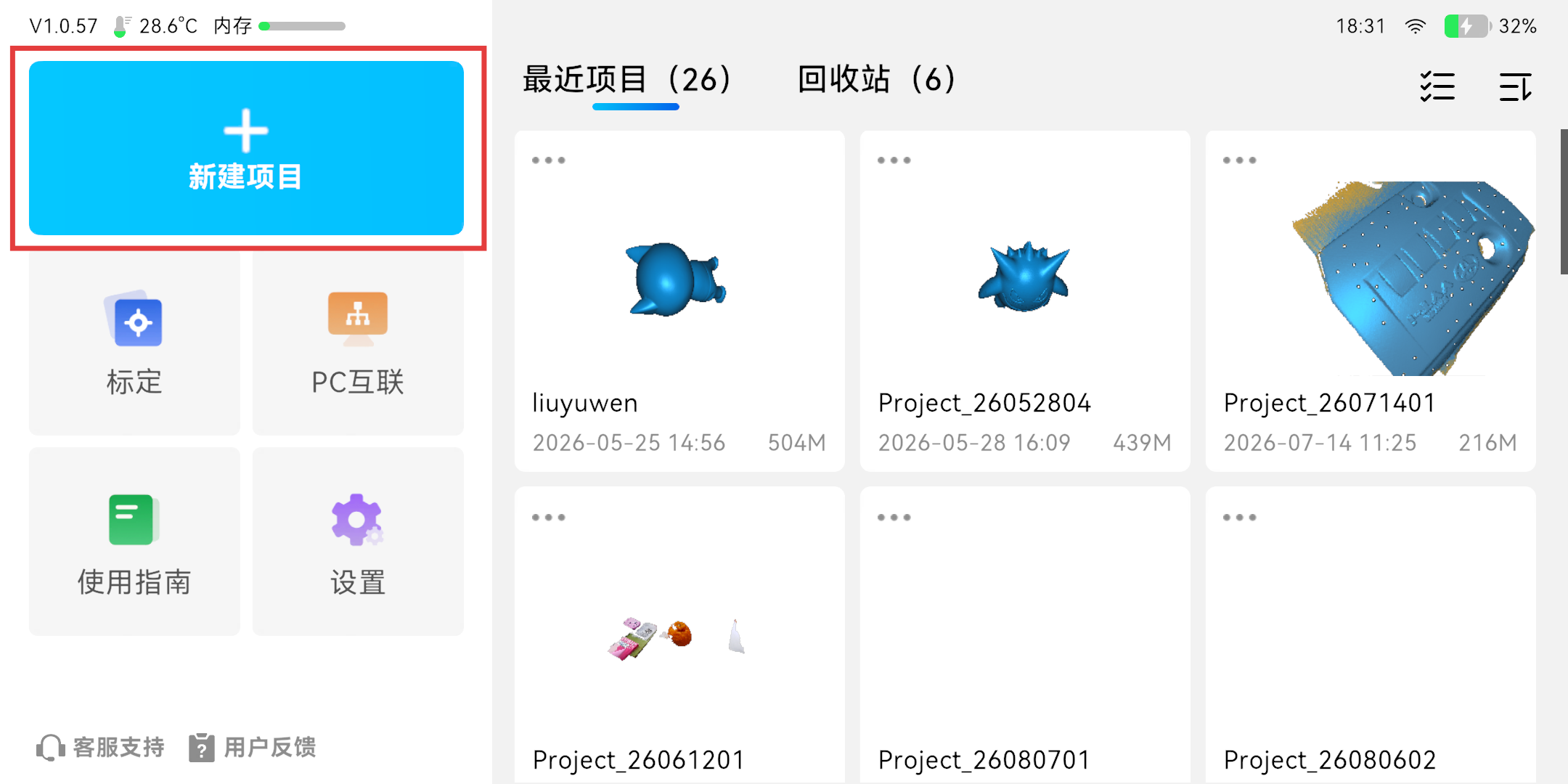

在设备屏幕上点击【新建项目】，进入扫描预览页面。
-1.png)
-

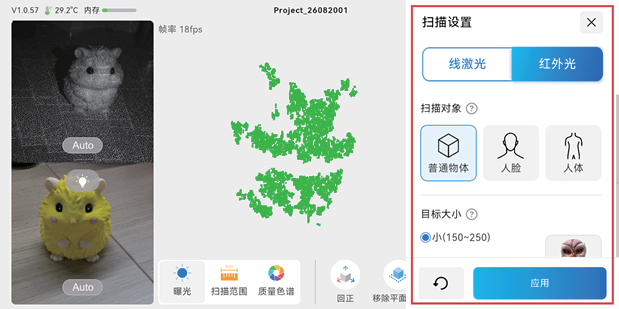

根据扫描对象的特征，选择合适的扫描设置（蓝色线激光/红外）及相关参数。选择好合适的扫描模式，点击【应用】可按照所选模式进行扫描。
.png)
-

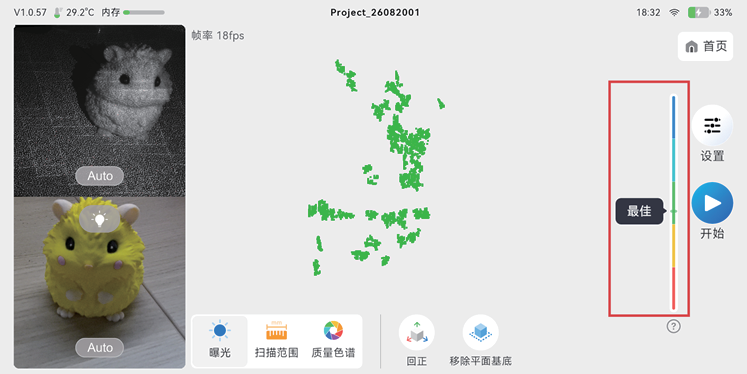

调整扫描距离：移动扫描仪，调整其与被扫描物体的距离。当屏幕右侧的距离指示条处于绿色"最佳"范围时，表示当前为最佳扫描距离。
.png)
-
开始扫描：短按扫描仪上的开始/暂停按键，或在设备屏幕上点击【开始】按钮。保持扫描仪对准物体，平稳、缓慢地移动，对物体进行 360° 全方位扫描。
-
完成扫描：当数据采集完整后，长按扫描仪上的开始/暂停按键超过 2 秒，或在设备屏幕上点击【完成】。扫描的点云数据将自动显示在设备屏幕中。
¶ 第 3 步：模型处理
扫描完成后，您可以通过 Creality Sermoon P1S 设备自带的处理功能，将点云数据生成最终的 3D 模型。
处理流程（在设备屏幕上操作）：

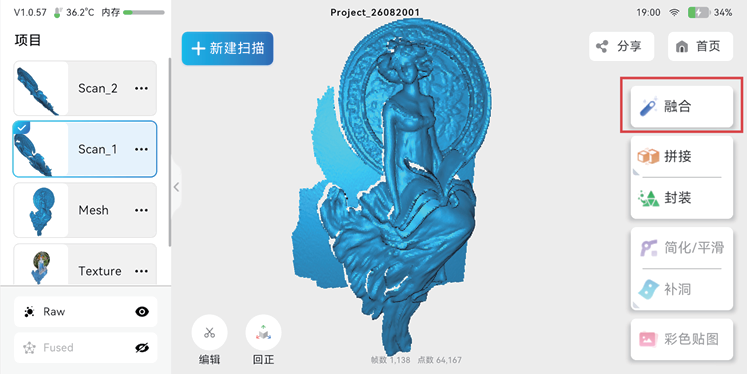

- 融合：将扫描过程中采集到的多帧点云数据融合成一个完整的高质量网格模型。
.png)

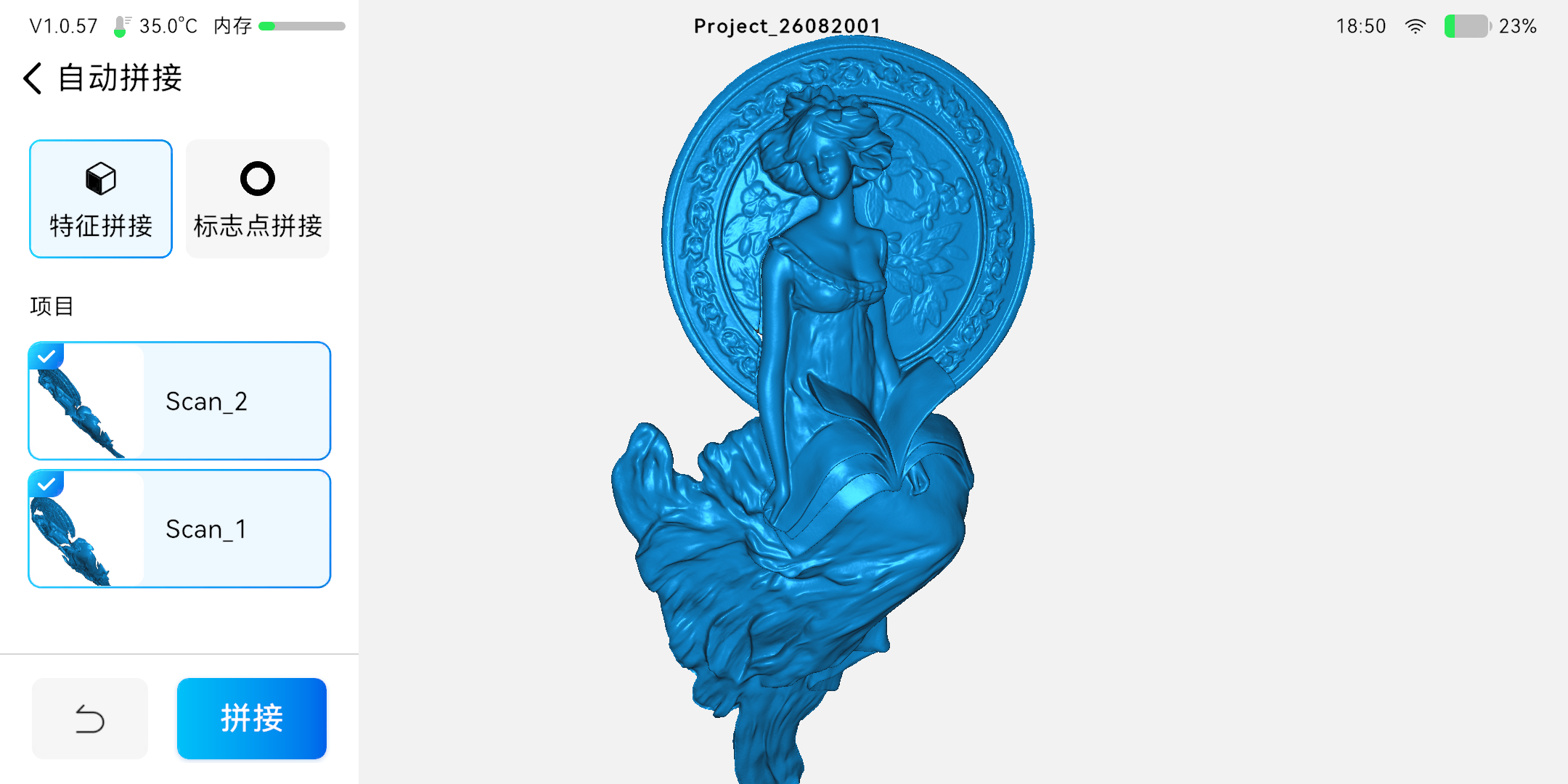

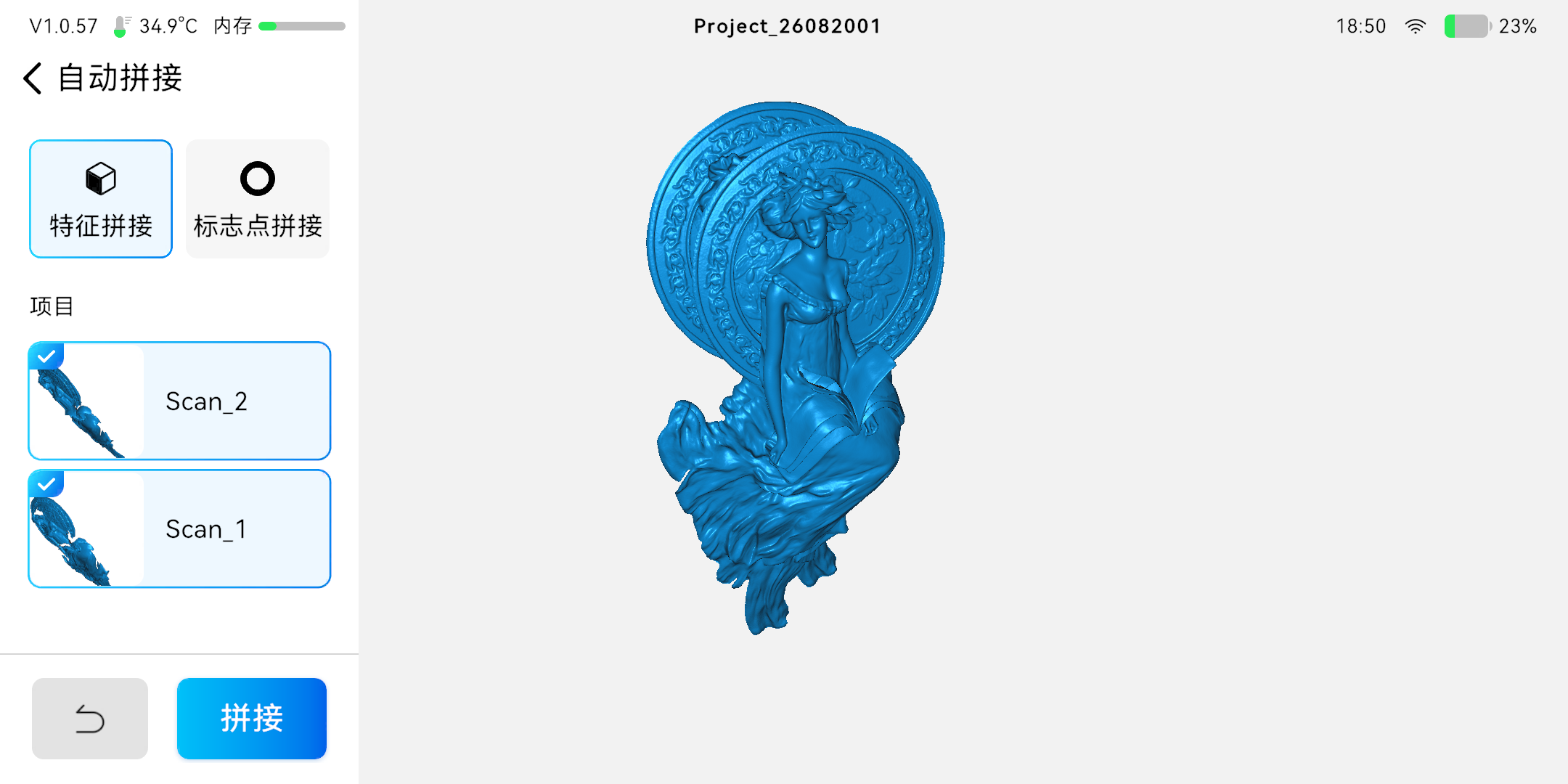

- 拼接（如适用）：可将多个融合后的 Scan 拼接成一个完整模型以查看效果。
-1.png) |
-1.png) |
-

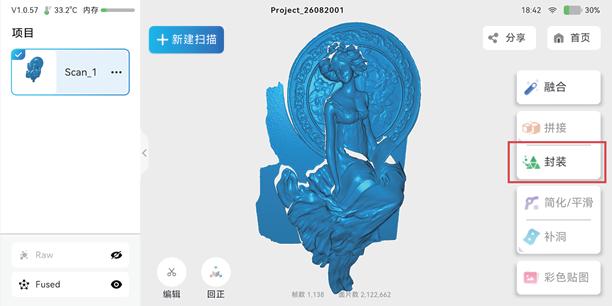

封装：将融合后的网格数据进行综合优化，使其更完整顺滑。
.png)
-

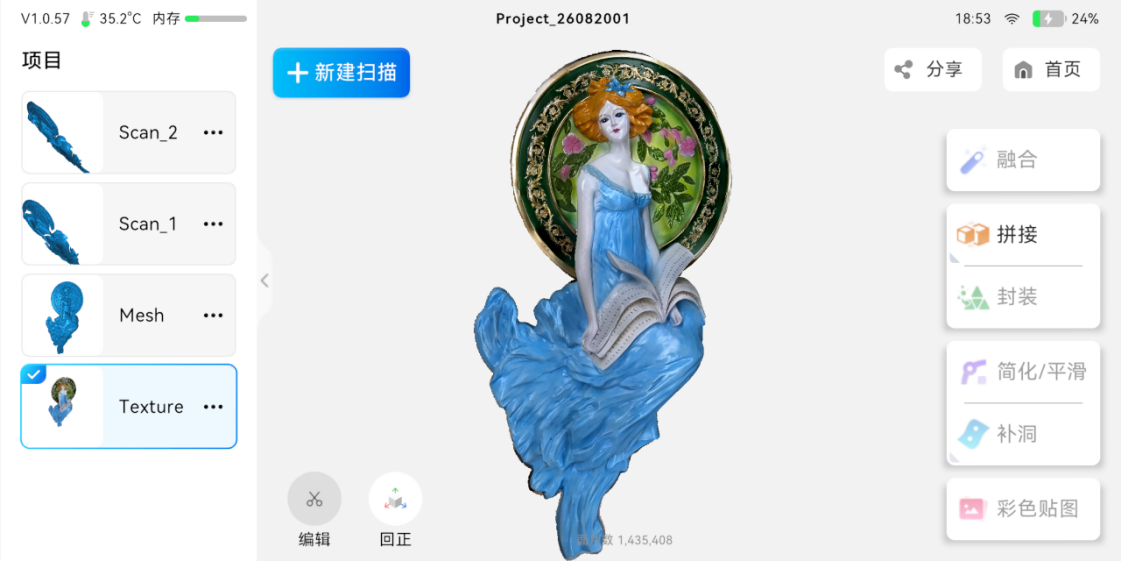

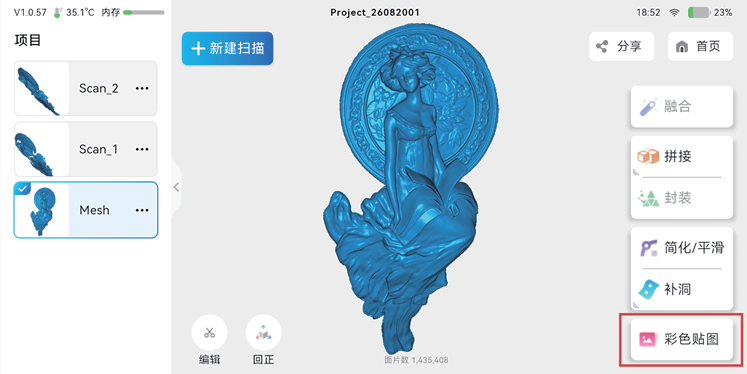

彩色贴图（如适用）：如果您在扫描时采集了颜色信息，此步骤会将颜色和纹理贴到模型表面。
.png) |
.png) |
注：更详细的模型处理教程，请访问 Creality 官方 Wiki 查阅：https://wiki.creality.com/3d-scanner
¶ 2.2 PC 连接模式（连接电脑）
通过 USB 3.0 或 Wi-Fi 连接电脑，使用 CrealityScan 软件进行更高级的扫描控制和模型处理。
注：PC 连接模式对电脑配置有一定要求，详见 5.1 的"电脑配置要求"。
¶ 2.2.1 软件准备
- 下载软件：访问创想三维官方 Wiki 软件下载页面：https://wiki.creality.com/zh/software ，找到 CrealityScan 软件并下载。
.png)
注：CrealityScan 软件对电脑操作系统有要求，详见 5.1 的"电脑配置要求"。
安装软件：
- Windows：双击安装程序，按提示完成安装。
- macOS：安装完成后，请授权三维扫描仪读写文件的权限，以便在使用该软件时优化点云并生成模型。
¶ 2.2.2 连接扫描仪
有线连接（USB 3.0）
-
将数据线的 Type-C 接口插入扫描仪设备中，并锁紧螺钉。
-
将数据线的另一端 Type-C 接口插入电脑的 USB 3.0 或以上规格的接口，以确保数据传输稳定。
-

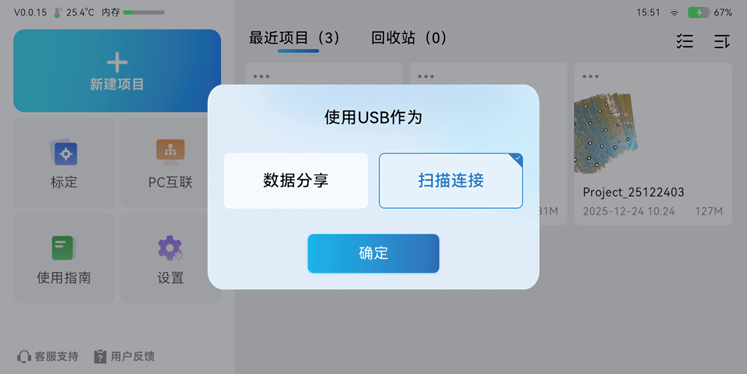

在 Creality Sermoon P1S 的弹窗中选择"扫描连接"。
.png)
-

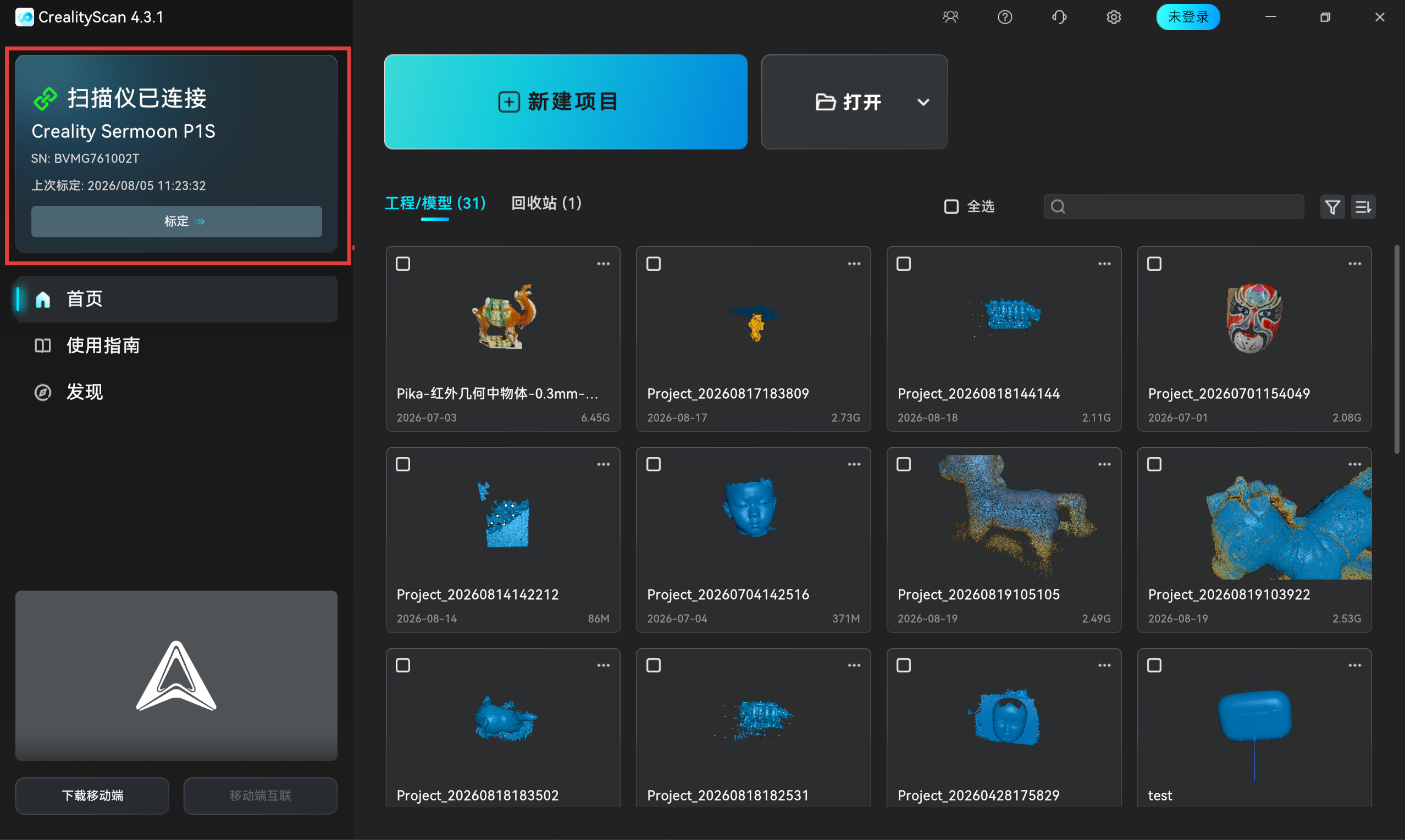

打开电脑上的 CrealityScan 软件，软件将自动识别并连接扫描仪。
-1.png)
无线连接（Wi-Fi）
第 1 步：开启 Sermoon P1S 热点

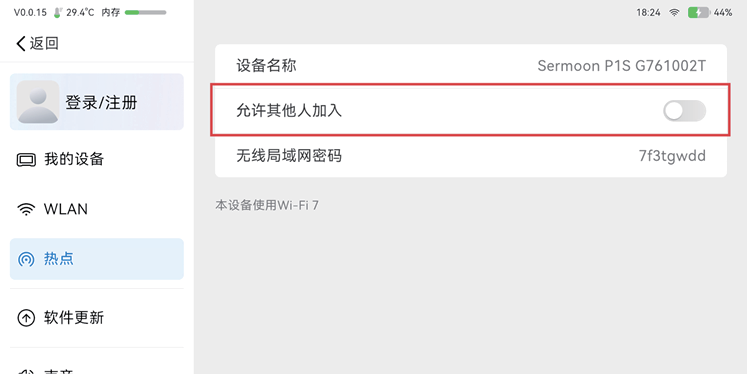

- 在 Creality Sermoon P1S 设备屏幕上进入"设置"菜单，选择"热点"选项，将"允许其他人加入"勾选打开。
- 记录下显示的热点名称和密码。
.png)
第 2 步：电脑连接 Sermoon P1S 热点

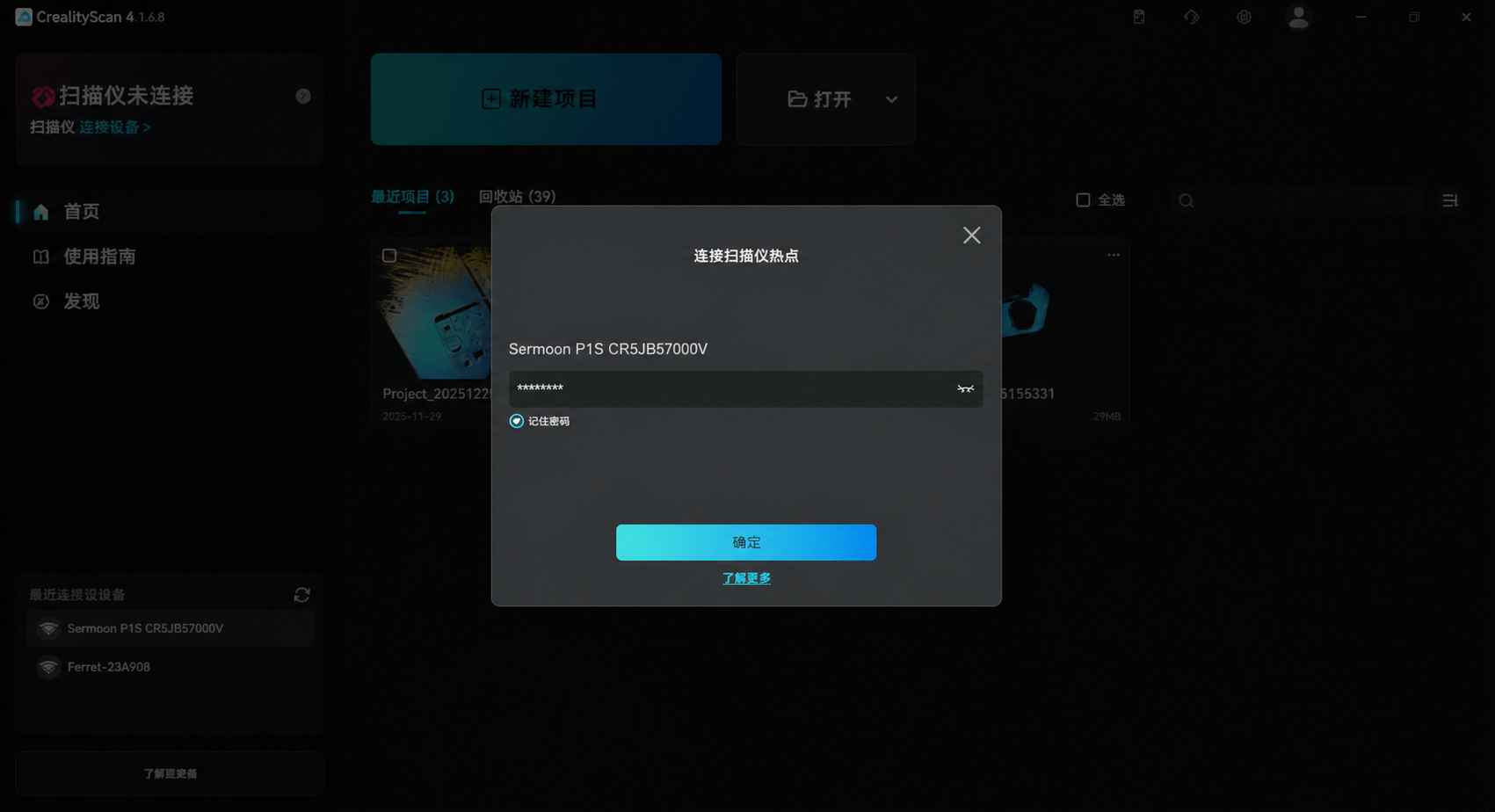

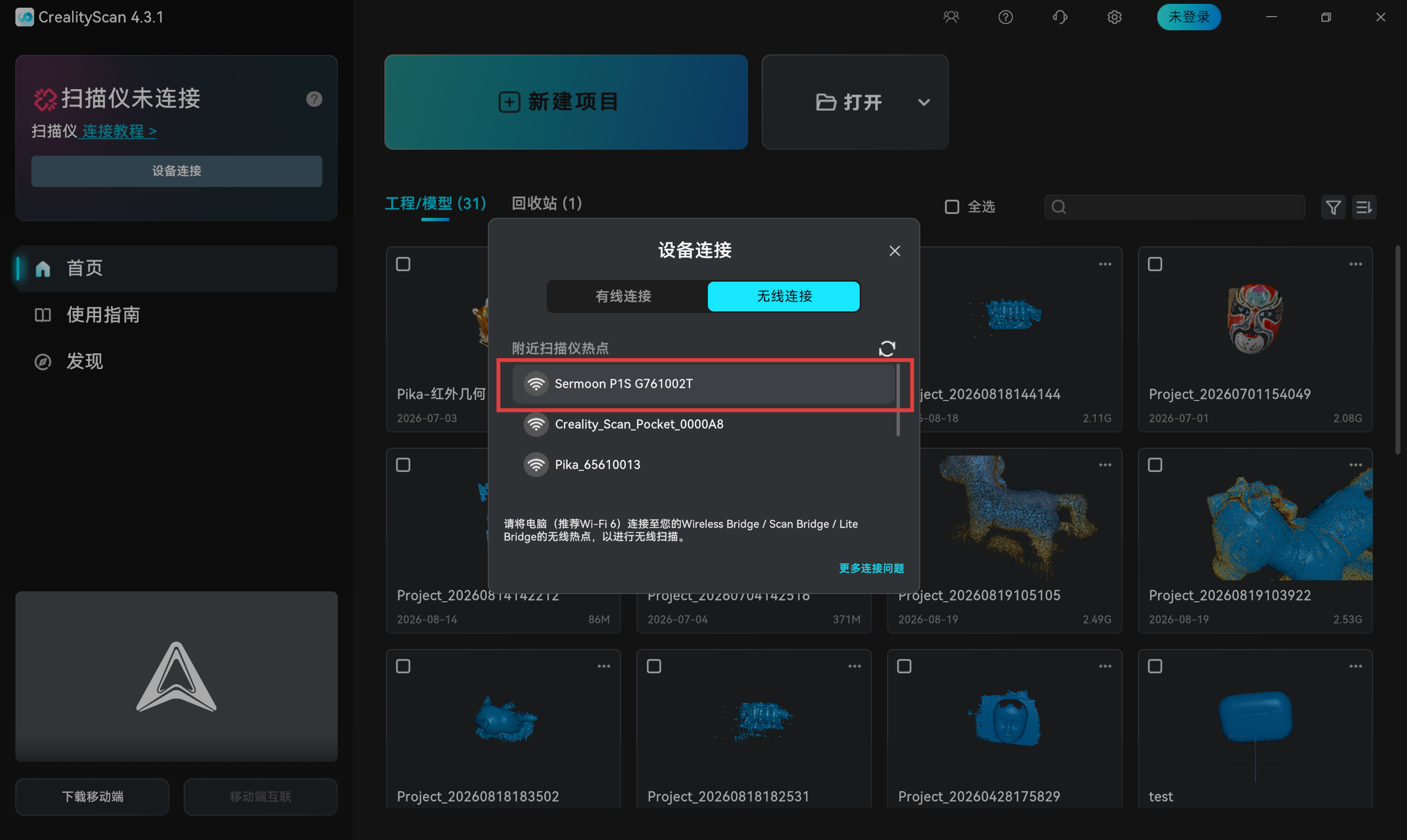

点击 CrealityScan 软件左上方的"设备连接"，在"设备连接"中，找到 Creality Sermoon P1S 发出的热点网络名称，点击连接并输入密码。
-1.png) |
.png) |
第 3 步：软件连接
-
打开电脑上的 CrealityScan 软件。
-
在软件界面中，软件将自动识别并显示已连接的 Creality Sermoon P1S 设备。
¶ 2.2.3 开始扫描

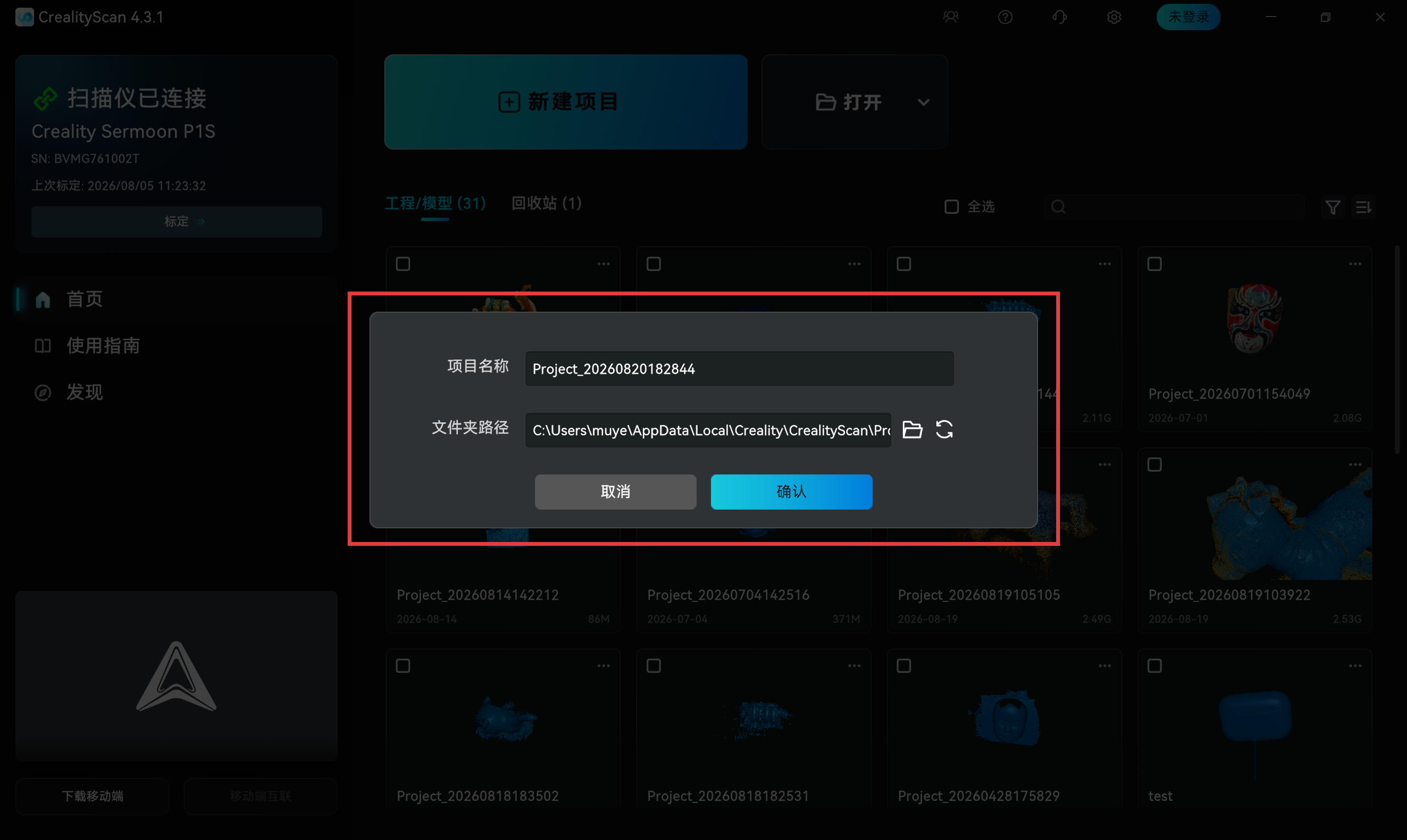

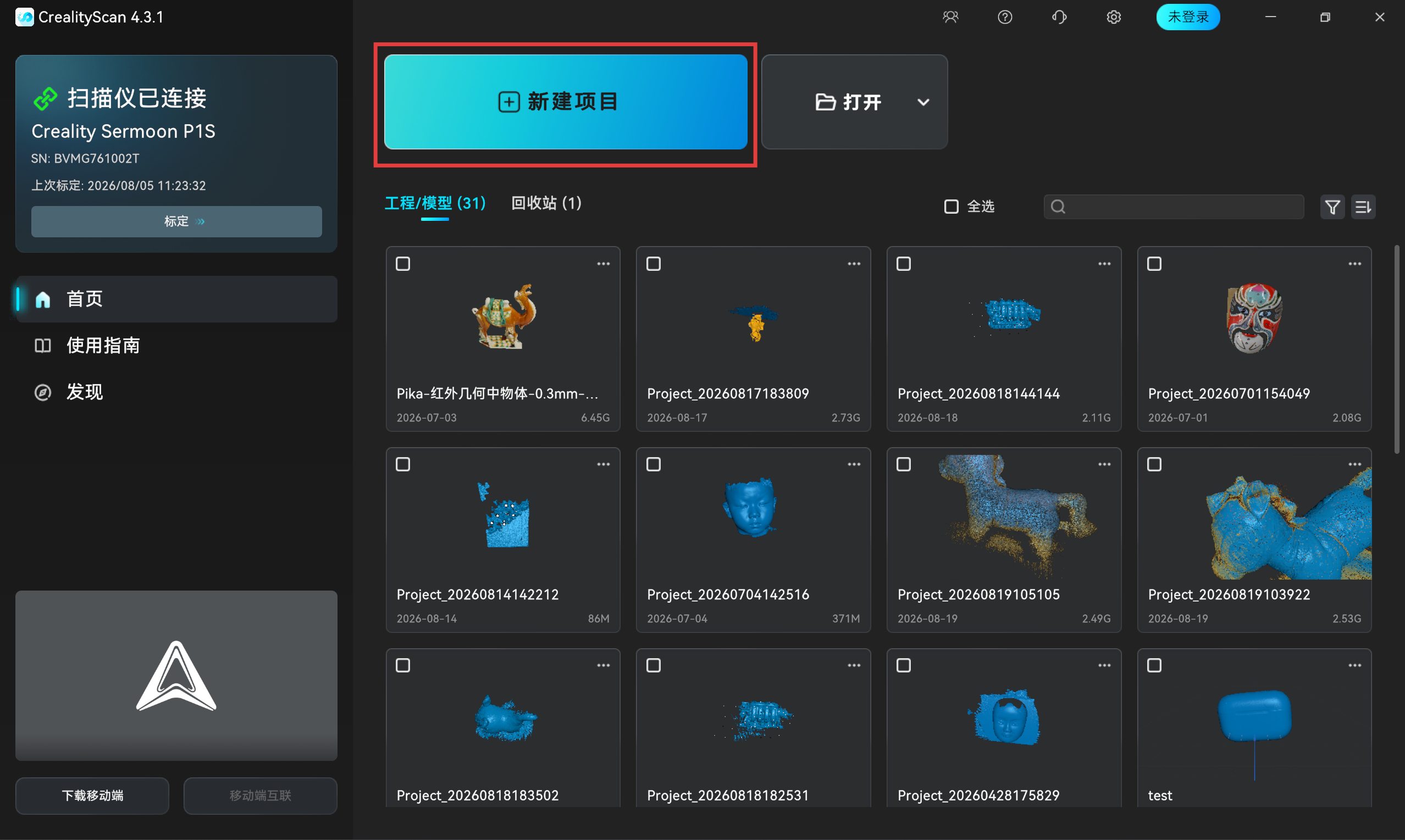

- 在 CrealityScan 软件中点击【新建项目】，在弹出窗口中输入"项目名称"，选择"文件夹路径"，然后点击【确认】。
-1.png)
-1.png)
-

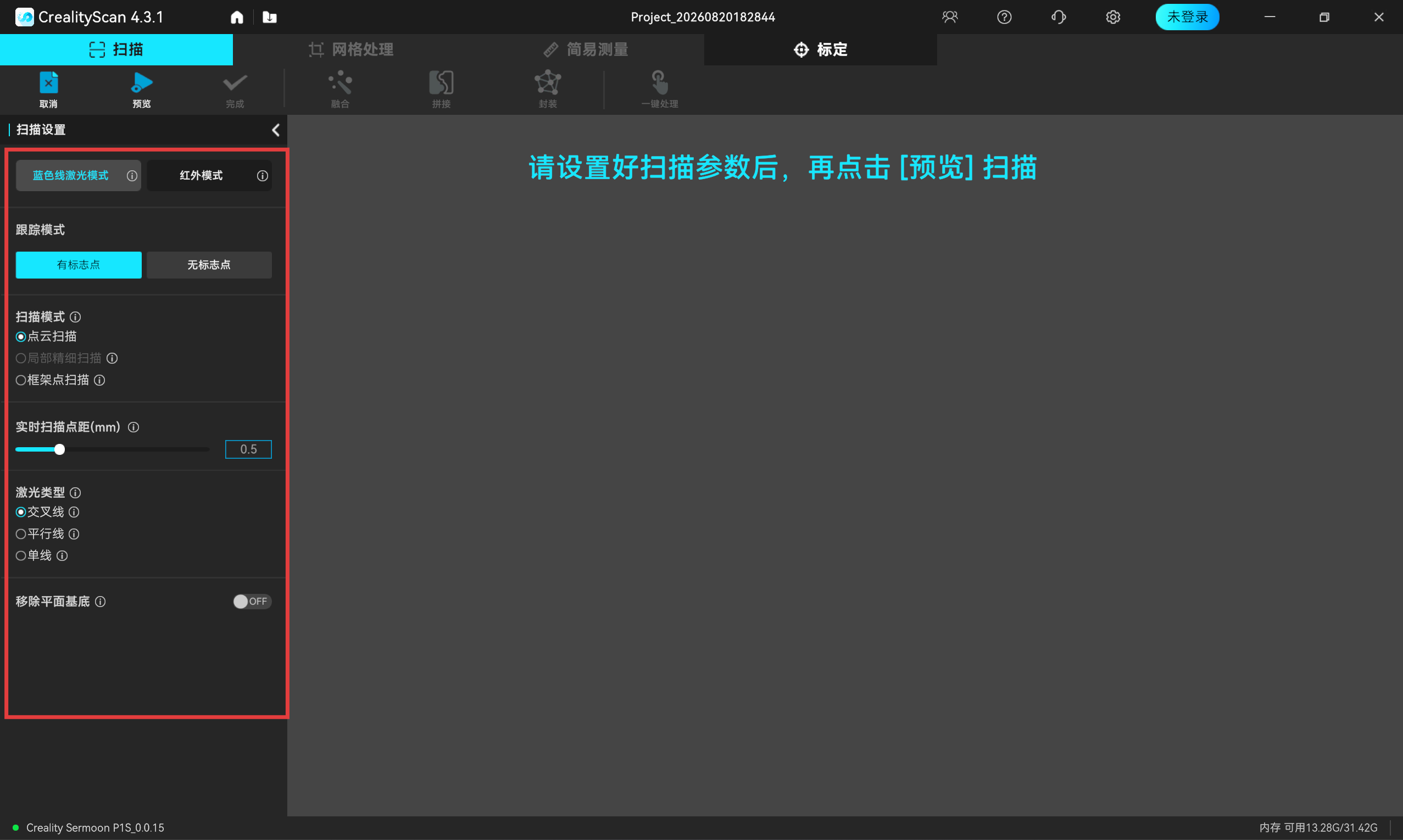

根据扫描对象的类型和特征，选择合适的扫描模式及相关参数。
-1.png)
注：扫描模式的选择请参考第 3 章【扫描模式详解】。
-
点击【预览】按钮，进入扫描预览界面。
-

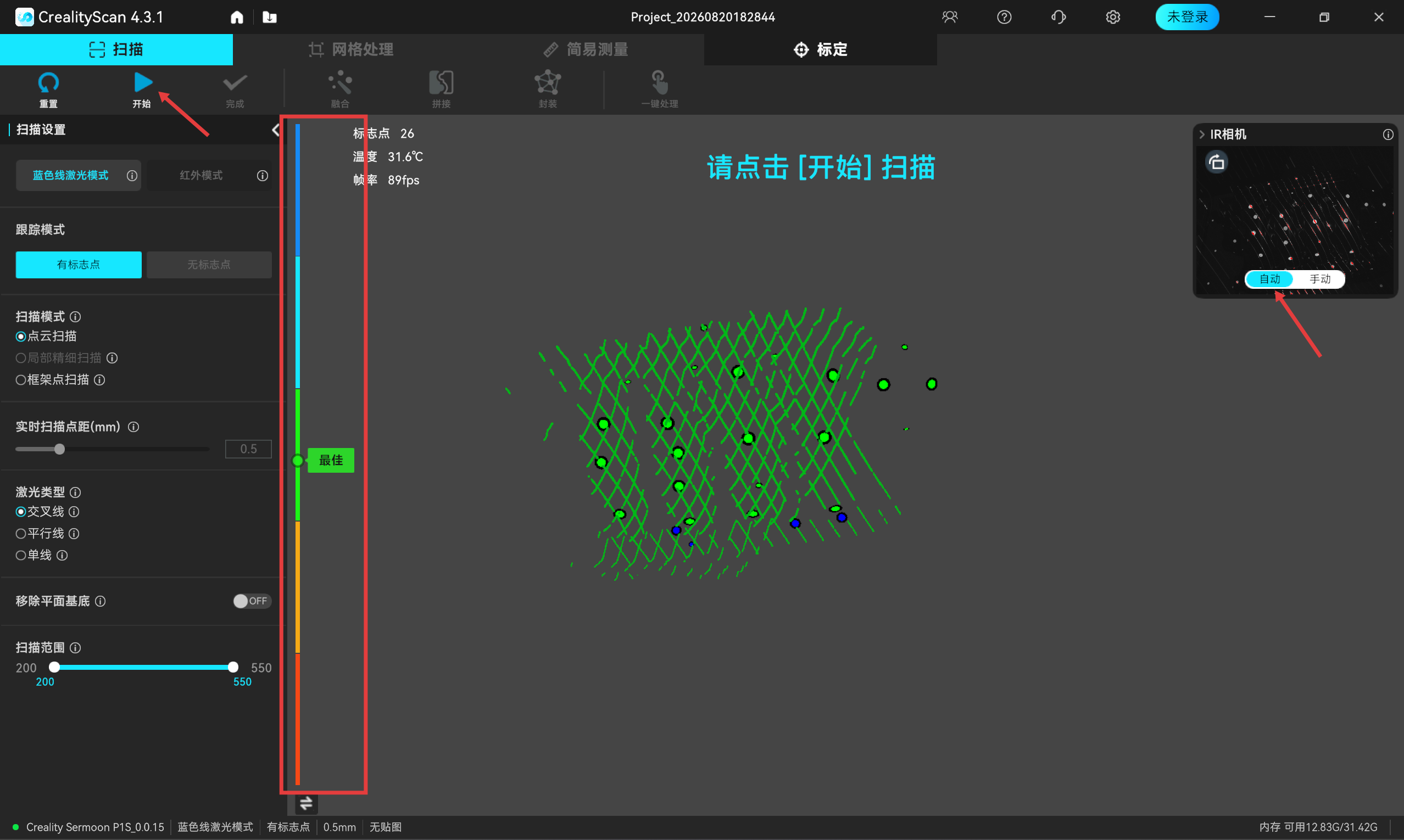

调整扫描距离：移动扫描仪，调整其与被扫描物体的距离。当软件界面的距离指示条处于绿色"最佳"范围时，表示当前为最佳扫描距离。
-
调整相机曝光：扫描过程中，默认使用自动曝光。若无法成像请手动调整 IR 相机曝光，灰色为最佳曝光，红色表示过曝，蓝色表示欠曝。
-
开始扫描：短按扫描仪上的开始/暂停按键，或在软件界面点击【开始】按钮。保持扫描仪对准物体，平稳、缓慢地移动，对物体进行 360° 全方位扫描。
-1.png)
-

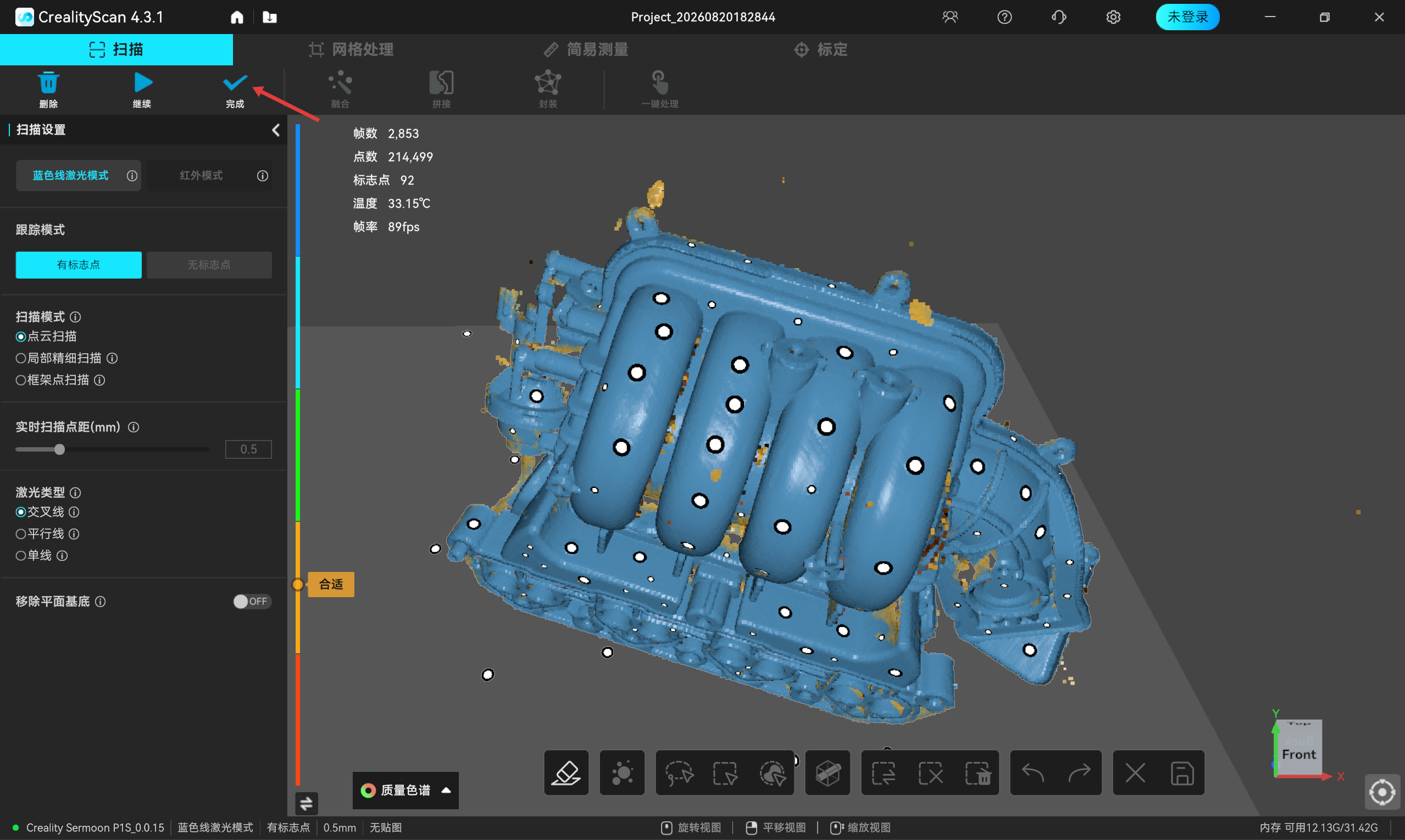

完成扫描：当数据采集完整后，长按扫描仪上的开始/暂停按键超过 2 秒，或在软件界面点击【完成】。扫描的点云数据将自动显示在软件中。
-1.png)
¶ 2.2.4 模型处理
扫描完成后，您需要通过 CrealityScan 软件的后处理功能，将点云数据生成最终的 3D 模型。
-
一键处理：对于新手用户，可使用软件的"一键处理"功能，它将自动完成点云融合、封装和贴图（如适用）。
-
手动处理流程（推荐）：
- 融合：将扫描过程中采集到的多帧点云数据融合成一个完整的网格数据。
- 拼接（如适用）：融合完成后，可将多个 Scan 拼接成一个完整模型以查看效果。
- 封装：将融合后的网格数据进行综合优化，使其更完整顺滑。
- 彩色贴图（如适用）：如果您在扫描时采集了颜色信息，此步骤会将颜色和纹理贴到模型表面。
.png)
注：更详细的模型处理教程，请访问 Creality 官方 Wiki 查阅：https://wiki.creality.com/3d-scanner
¶ 3. 扫描模式详解
¶ 3.1 蓝色线激光模式
适用于需要高精度和丰富细节的物体扫描，通常需要配合标志点使用。
交叉线模式
- 特点：扫描速度快，效率高。
- 适用场景：扫描较大物体。需要将标志点直接贴在物体表面。
平行线模式
- 特点：细节最好。
- 适用场景：对物体进行精细扫描，模型细节更丰富。如果物体较小，可将标志点贴在物体周围的桌面上。
单线模式
- 特点：擅长捕捉深孔、凹槽等难以触及的区域。
- 适用场景：对具有深孔特征的物体进行补充扫描。
提示：
- 实时点距：点距越小，模型越精细，但会占用更多电脑内存并可能影响扫描流畅度。请根据电脑性能和模型需求选择。
- 拼接：如需扫描物体的多个面（如正面和背面），可分多次扫描，然后使用软件的"拼接"功能将它们合并成一个完整的模型。
¶ 3.2 红外模式
适用于扫描人脸、人体、雕塑或其它特征丰富的物体，通常无需粘贴标志点。
- 特点：安全、快速，不可见光，对人眼无害。
- 适用场景：人像扫描、文物保护、医疗康复等。
- 红外模式也支持"纹理"追踪以应对不同需求。
户外扫描提示（滤光片使用）：当您在户外强光或高环境亮度下进行红外扫描时，请将配件中的两片"近红外滤光片"分别安装在设备背面的两个"3D 扫描相机"镜头前。滤光片能有效过滤强光干扰、防止画面过曝，从而显著优化户外扫描效果。
¶ 4. 其他功能
¶ 4.1 标定
当您发现扫描精度下降或长时间未使用扫描仪后，建议进行标定。请使用包装内附的"高精度玻璃标定板"，并按照 Creality Sermoon P1S 设备屏幕内的指引流程完成操作，以恢复扫描仪出厂精度。
¶ 4.2 系统升级
Creality 会不定期发布系统更新，以优化性能和增加新功能。请保持 Creality Sermoon P1S 设备为最新系统版本，并根据提示进行升级以获得最优的使用体验。
注：系统升级需要通过 Wi-Fi 联网，以检查更新和下载更新包。
¶ 4.3 文件传输
在【最近项目】中选择需要分享的项目，点击左上角【···】中的【分享】按钮，按设备屏幕内的指引流程完成文件传输操作。
¶ 5. 设备规格
¶ 5.1 硬件参数
*[1] 精度数据基于实验室条件下测得，实际结果可能会受到振动、温度及其他环境因素的影响。*Creality Sermoon P1S 参数 蓝色单线激光 蓝色 7 线激光 蓝色 34 线激光 红外结构光 精度 [1] 最高 0.02mm 最高 0.075mm 体积精度 0.02mm + 0.08mm/m 0.075mm + 0.1mm/m 扫描速率（独立工作） 72,000 点/s 504,000 点/s 1,224,000 点/s 4,587,000 点/s 扫描速率（与 PC 连接） 108,000 点/s 756,000 点/s 1,836,000 点/s 6,881,000 点/s 点距 0.05-2mm 0.1-2mm 扫描速度（独立工作） 最高 60fps 最高 20fps 扫描速度（与 PC 连接） 最高 100fps 最高 30fps 最小扫描体积 5mm x 5mm x 5mm 150mm x 150mm x 150mm 幅面 100mm*128mm at 160mm / 500mm*400mm at 550mm 160mm*130mm at 170mm / 975mm*725mm at 1000mm 工作距离 200-550mm 160mm-400mm 200-550mm 170mm-1200mm 彩色贴图 支持 拼接模式 标志点 / 全局标志点 / 无标志点 几何 / 纹理 RGB 色彩补光灯 8 颗白色 LED 红外滤光片 / 标配 户外扫描 110,000 lux 以下 80,000 lux 以下（带滤光片）/ 50,000 lux 以下（不带滤光片） 补光灯 8 颗蓝光 LED（用于标志点跟踪） 4 颗红外 LED 激光安全 Class II（人眼安全） Class I（人眼安全） 产品重量 807g（含电池） 产品尺寸 209mm × 129mm × 53mm 标定板 高精度玻璃标定板 处理器 高通 CPU，8 核 3.36 GHz / GPU，Adreno 740 / FPGA 内置 RAM 16GB LPDDR5X 内置存储 256GB UFS 4.0 显示屏 6 英寸高清触摸屏 电池 额定 3300mAh*2（额外送一组备用电池） 接口 Type-C / USB 3.0 充电 PD3.0 快充 无线 PC 互连 支持 工作模式 独立工作 / 无线连接 PC / 有线连接 PC Wi-Fi Wi-Fi 7 PC 端软件系统支持 Windows / macOS 电脑配置要求 推荐配置：Win10/11（64 位）/ macOS 14+；Intel i7 13 代及以上 / Apple M3+；NVIDIA RTX 4060（8GB 显存）；内存 ≥64GB（Windows）/ ≥32GB（macOS） 最低配置：Win10/11（64 位）/ macOS 12；Intel i7 7 代 / Apple M1；NVIDIA RTX 1060（6GB 显存）；内存 ≥16GB 工作温度 -10°C 至 40°C 工作湿度 10-90% RH
¶ 6. 注意事项
关于 Creality Sermoon P1S 三维扫描仪
- 请勿私自拆解组装设备。
- 请搭配使用产品随附的专用配件，如标定板等。
¶ 6.1 使用事项
注意以下事项，否则可能导致设备损坏或机身故障：
- 使用本产品请避免大幅度的震动与碰撞，Creality Sermoon P1S 三维扫描仪属于高精密度设备，内部结构精密，剧烈震动或碰撞可能破坏结构，导致光学器件破损。
- 请在建议的温湿度下使用本设备。
- 请确保使用环境适宜，有线连接时确保线材接口完好。
¶ 6.2 保养事项
- 清洁设备，请使用棉布蘸取稀释过的中性清洗剂，拧干后擦拭。请不要使用潮湿的抹布、挥发油、稀释剂等液体擦拭本设备，否则会导致设备外表损坏，严重的可能导致设备零件损坏。
- 将设备存放在仪器箱中，温度相对稳定的阴凉干燥处。请避开以下场所存放：
- 温湿度过高或过低场所
- 灰尘较多的场所
- 有腐蚀性或可燃性气体的场所
- 有腐蚀性或可燃性液体的场所
