Creality Scan 4提供了补洞功能，修复残缺网格，生成完整闭合模型，你可以选择自动或手动补洞。 这个功能对于3D打印应用来说是非常有用的，它可以帮助你快速修复模型，方便后续导入到切片软件中完成切片。
¶ 自动补洞
-

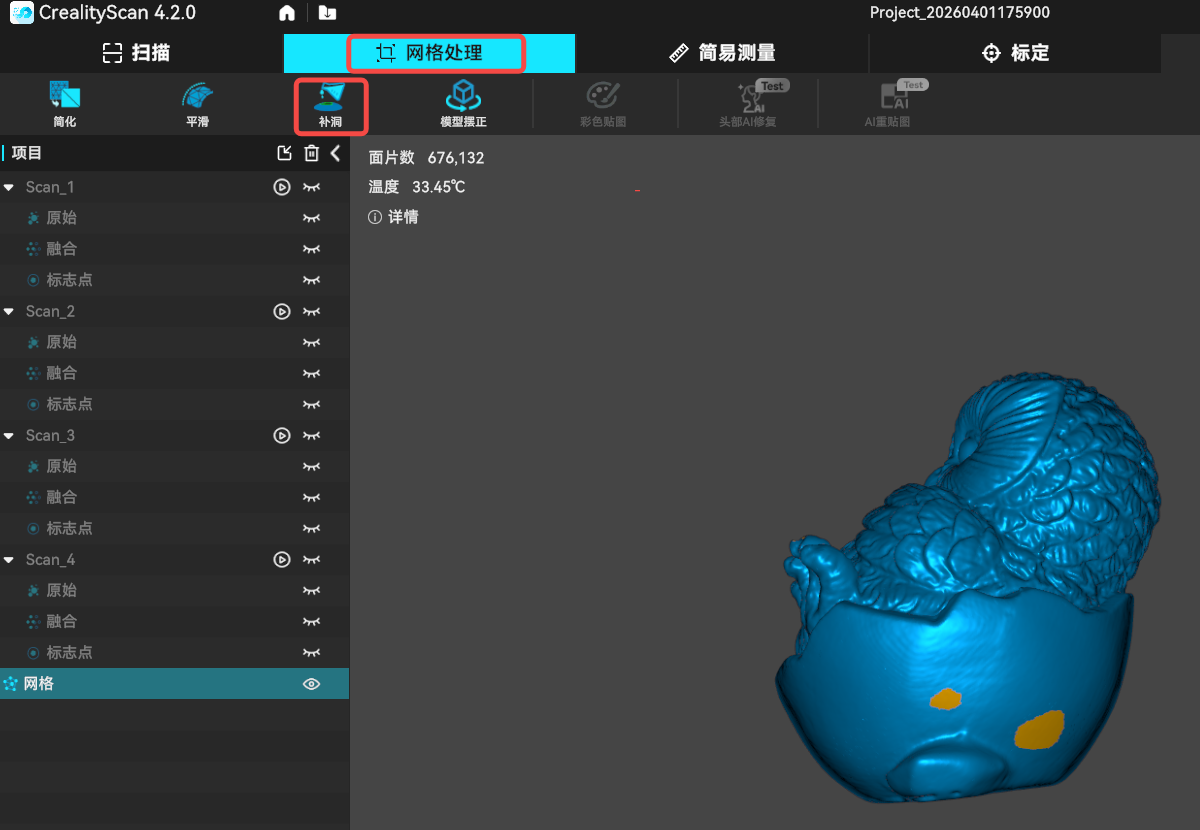

选择已封装的模型， 点击 网格处理 → 补洞。
-

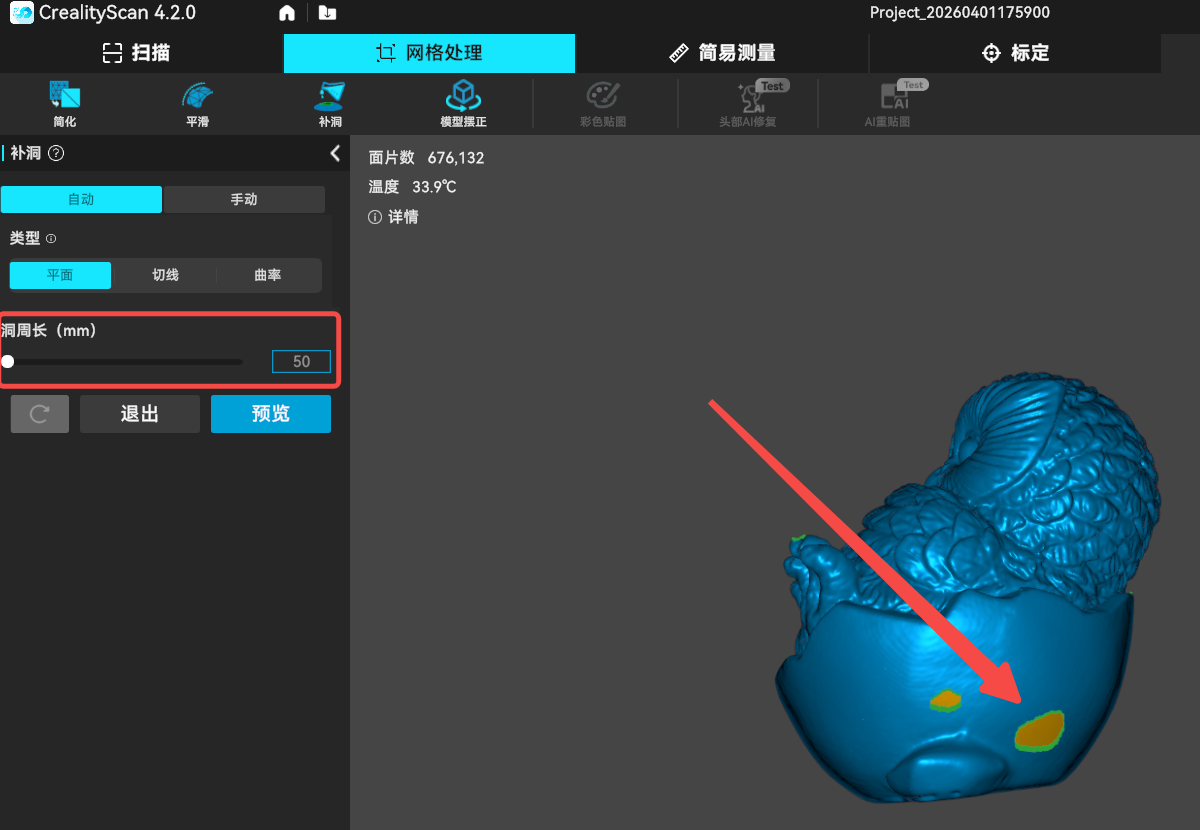

在弹出的界面中调整洞周长，可通过拖动滚动条或手动输入数值。

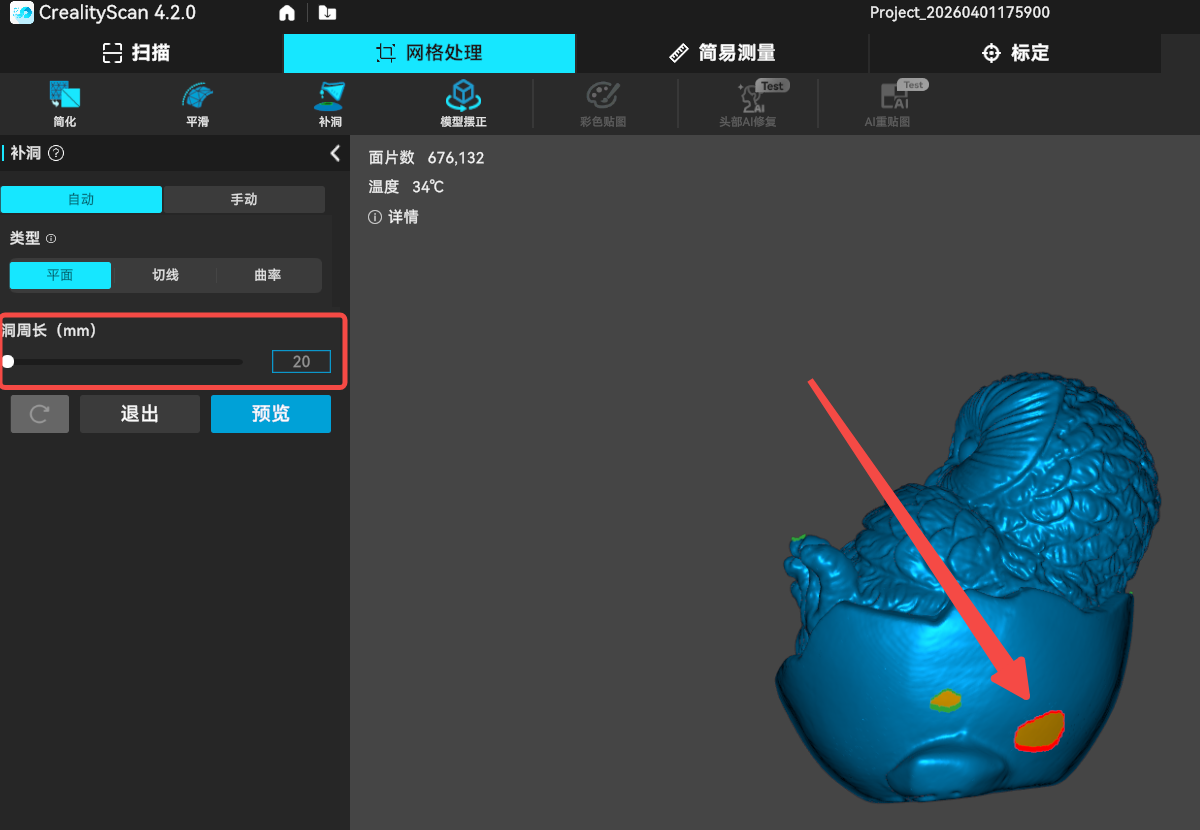

调整后，软件会在模型上实时高亮显示将被填充的孔洞：绿色代表会被补洞，红色代表不会被补洞。
-
补洞的类型分为三种：平面、切线、曲率
平面：直接用平面填充，无视周围曲率。
切线：保持边界法线/切线方向一致，实现平滑过渡。
曲率：完全匹配周围曲率变化，实现自然延伸。 -
点击 预览 模拟补洞效果。 若效果满意，点击 应用。 如果补洞效果不符合预期，可点击 重置 恢复默认状态，然后重新调整参数。
¶ 手动补洞
-

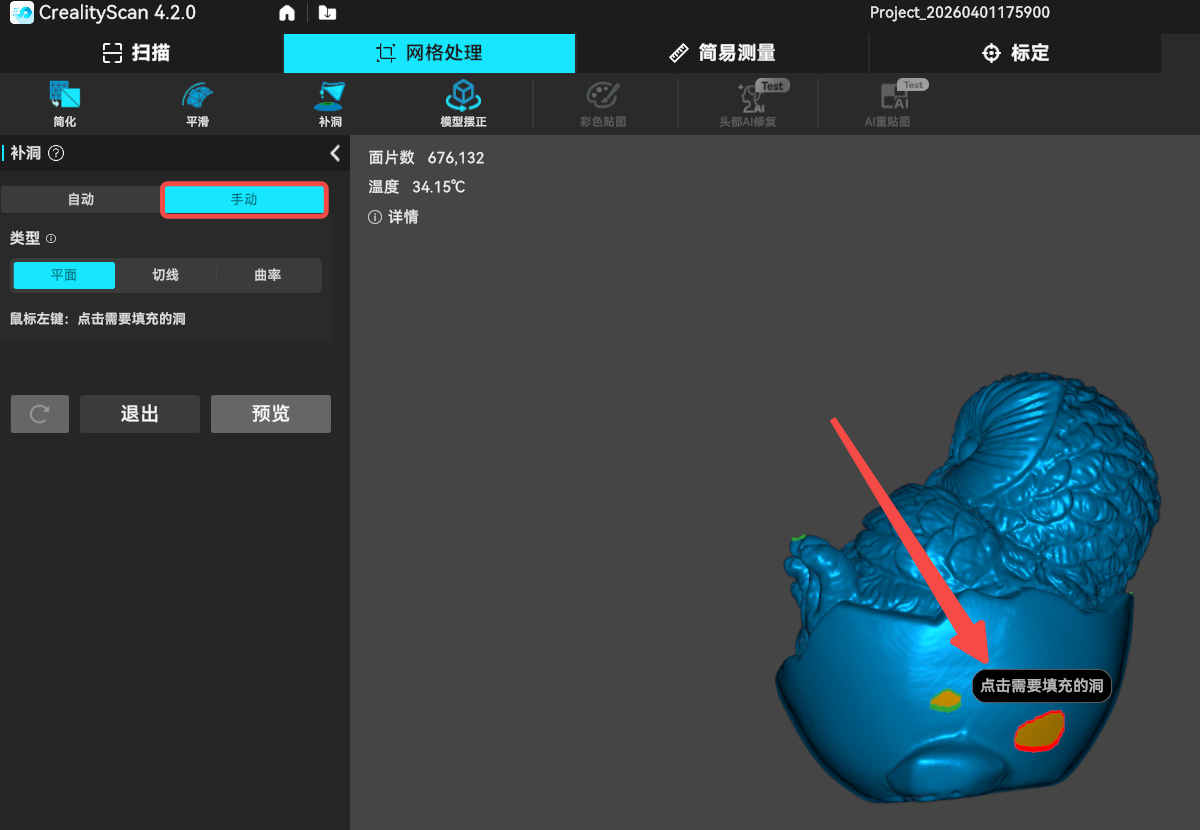

点击 手动 按钮，切换到手动补洞模式。
-

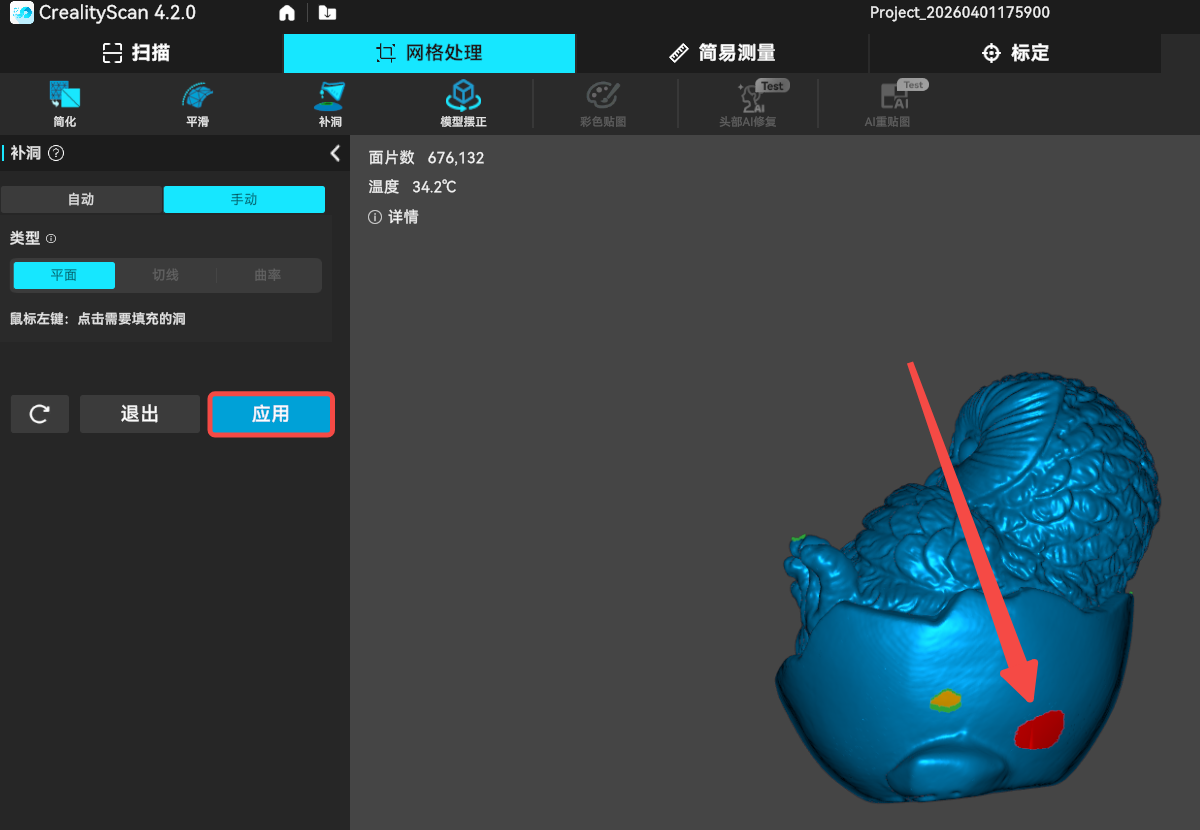

在该模式下，将鼠标移动到需要填充的孔洞上，点击左键即可应用补洞。软件会立刻执行补洞，并将补洞区域以红色高亮显示。点击 应用 即可保存补洞设置。
¶ 使用“搭桥”工具
当破损区域面积较大或孔洞边缘曲率变化剧烈时，直接使用 “补洞” 可能会导致修复区域与原始形态不符，出现扭曲变形等现象。此时，可以借助 “搭桥” 工具，将大孔洞分割成多个较小的填充区域，从而更精细地控制曲面走向，确保修复部分与周围几何特征自然衔接。
操作步骤：
- 在“补洞”界面中，选择手动模式，然后点击“搭桥”工具。
.png)
- 在曲率变化较大的位置，如拐角处，依次点击孔洞边缘上的两个点，软件会在两点之间生成一条桥接线，将一个大孔洞分割开。根据需要，可继续在合适位置添加桥接线，将孔洞进一步分割成多个更小的区域。
- 分割完成后，逐个选择每个小孔洞，并选用合适的填充模式（如“切线”或“曲率”）进行填充。
.png)
