¶ 简介
CR-Scan Otter是一款兼容小物体和大物体（“大小通吃”）的高精度手持式3D扫描仪，最高精度可达0.02mm。小到硬币、大到整个人体、大型汽车零部件，都可以轻松扫描。这主要得益于创新的四目立体视觉设计，包括一组长焦距双目子系统和一组短焦距双目子系统。前者用于近距离捕捉中小型物体的细节；后者具有更大的视野，用于扫描相对较大的物体，确保稳定跟踪和高效率。
主要特征
- 高精度(最高0.02mm)
- 扫描速度快(最高20 fps)
- 防抖
- 支持户外扫描 (≤30000 lux)
- 补光灯 （2个白光LED, 8个红外LED）
- 全金属机身
- 触摸式按钮
- 交互指示灯

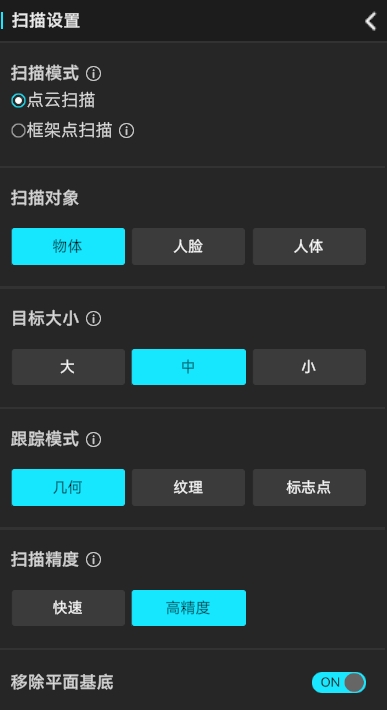

¶ 扫描配置
Creality Scan软件提供了多种扫描模式。选择适当的扫描模式对不同类型的目标是很重要的。
如何选择特征类型？
（1）几何模式：对于具有丰富几何特征的对象，建议使用几何模式进行扫描。
（2）纹理模式：对于具有有限几何特征的小型对象，建议在放置或绘制标记点后应用纹理模式。对于非常小的对象，标记点可以放置在桌子上。对于具有丰富纹理但几何特征有限的对象，可以直接使用纹理模式进行扫描。
（3）标志点模式：对于几何特征有限的对象，软件还提供了标记模式进行扫描。此模式需要在对象表面附加反射圆形标记点。对于大型对象，应使用内径为6mm的标记点，而对于小型对象，则可以使用内径为3mm的标记点。
如何确定一个物体是否具有丰富的几何特征？
缺乏明显几何特征的大平面表面的物体，例如立方体或圆柱体，属于不具有丰富的几何特征。像圆柱形杯子，方形盒子或卡车货舱这样的常见物体也属于不具有丰富的几何特征。
另一方面，像人像雕塑，鞋子或玩偶模型这样的物体具有丰富的几何特征。
精度
如果希望获得更好的细节，请毫不犹豫地选择“高精度”。如果您的计算机配备了独立显卡（GPU），高精度模式会更加流畅。
对于大型对象或配置较低的电脑，可以选择“快速模式”进行扫描。
¶ 基本概念和术语

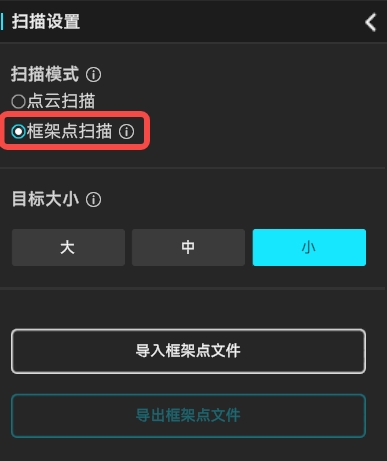

¶ 框架点扫描
对于较大的物体，我们建议先扫描全局标记点，然后再扫描点云。按照这种方法可以提高扫描精度。

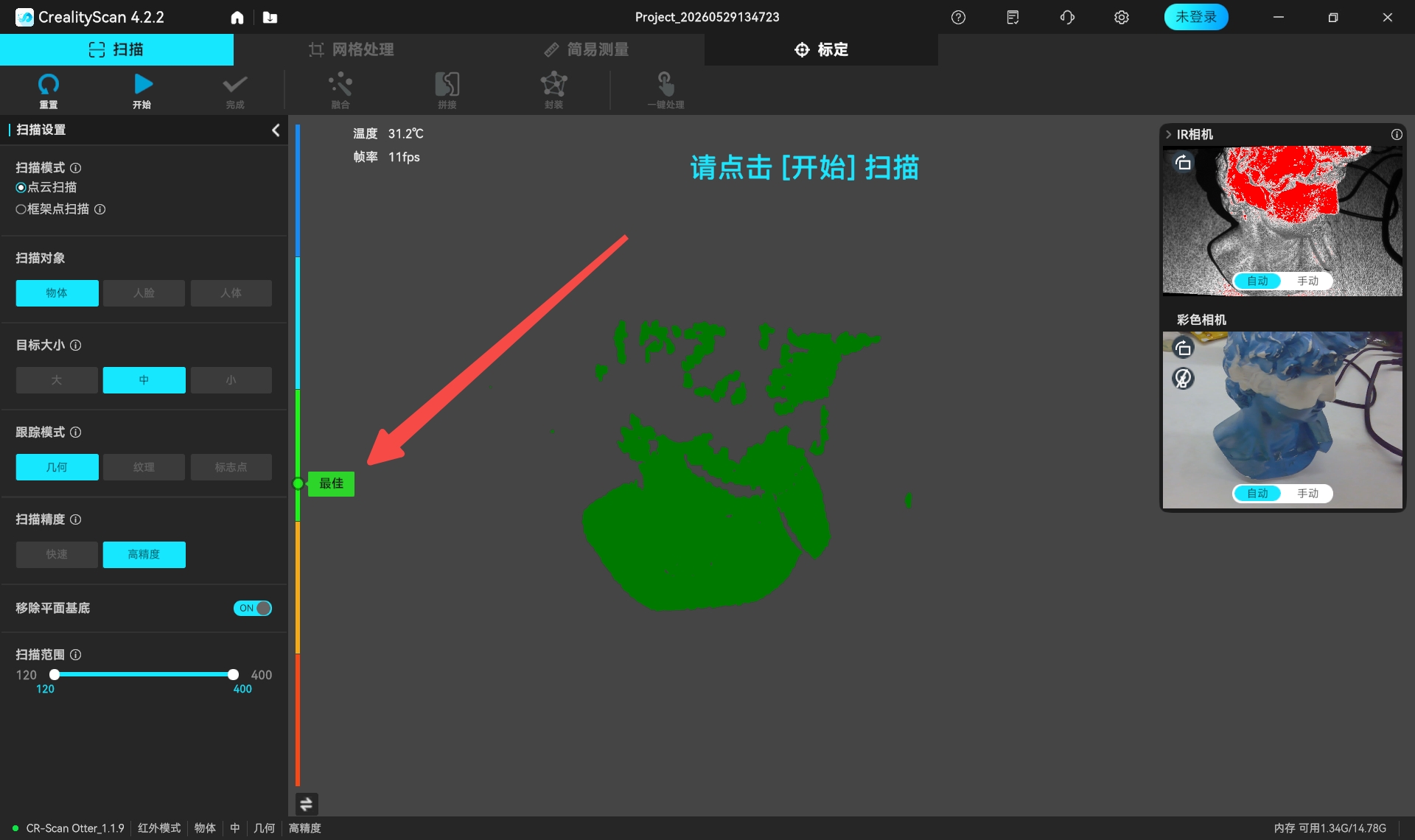

¶ 扫描距离
所有扫描仪的精度都与扫描距离相关。一般来说，扫描仪距离目标越近，同时仍能获取点云，精度就越高。Otter扫描仪的最小工作距离为110 mm，最大距离可达1000 mm。对于扫描较小的物体，应将扫描仪放置在足够接近目标的位置，以确保可靠跟踪而不失精度。
请按照扫描软件提供的距离指示保持“最佳距离”。
¶ 曝光时间
Creality Scan提供两种相机曝光控制模式：自动曝光和手动曝光。
对于较大的目标，例如人脸，可以使用自动曝光进行扫描。
对于较小的物体，自动曝光可能不准确。建议手动调整红外相机的曝光时间。
¶ 扫描质量色谱图
在扫描过程中，Creality Scan提供了一个质量色谱图，用于指示当前扫描质量是否足够高。以下图片是根据点云的质量色谱图确定扫描是否充分的示例。左侧的物体显示了红色和绿色的混合，表明扫描点云的质量相对较差，而右侧的物体呈现出均匀的绿色，表明扫描点云的质量相对较好。

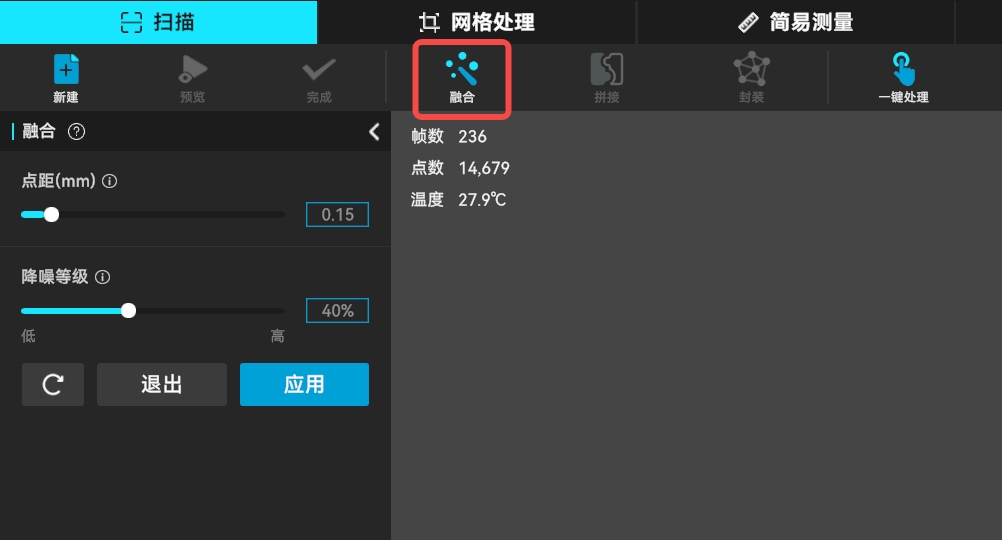

¶ 点云融合
扫描过程结束后，需要进行点云融合，以融合扫描的多帧点云（数百甚至数千帧），获得更高质量的点云。
点距是这个过程中的一个重要参数。较小的点距设置将捕捉模型中的更多细节，但可能需要更长的处理时间。然而，将点距设置得太小，如0.05毫米，可能会导致模型的部分缺失。在处理较小的对象时，例如小于25厘米的对象，或者追求更好的细节时，建议将点距设置为0.1mm或0.15mm。
降噪等级：该值越低，保留的数据越多。
移除标志点： 该功能仅在跟踪模式设置成标志点时显示，用于移除标志点并填充相应的孔洞。
Creality Scan软件允许用户多次执行点云融合。例如，如果您对当前的融合结果不满意，可以修改参数并重新运行点云融合步骤。
¶ 表1 典型物体的推荐扫描配置
| 人脸 | 人体 | Airpods Pro2 | 鞋子 | 汽车保险杠 | |
|---|---|---|---|---|---|
| 点距 | 0.2-0.4mm | 1mm | 0.1mm | 0.2mm | 0.8mm |
| 降噪等级 | 1.0 | 默认 | 默认 | 默认 | 默认 |
| 扫描精度 | 高质量 | 快速 | 高质量 | 高质量 | 快速 |
| 特征类型 | 几何 | 几何 | 标记点 | 纹理 | 标记点 |
| 物体类型 | 人脸 | 人体 | 小物体 | 中物体 | 大物体 |
¶ 一键处理
一键处理是为没有3D扫描仪使用经验的新手设计的。
如果希望获得更好的扫描质量，不建议使用一键处理，而是手动调整每个处理步骤的参数。
.jpg)
¶ 模型编辑
Creality Scan 提供点云编辑功能。
扫描完成后，可以立即使用点云编辑功能去除不需要的部分，这可以加速数据处理过程。
| 图标 | 功能说明 |
|---|---|
 |
贯穿选择，支持选择选定区域后面的点云/网格 |
 |
套索，随鼠标滑动选中区域 |
 |
矩形，矩形选中区域 |
.png){kind=small} |
连通域，选中点击区域所有相互连接的点 |
 |
反选，自动选择反向未选择区域 |
 |
取消选择 |
 |
删除，删除选中的部分。 |
 |
撤消，撤消上一次删除的操作。 |
 |
还原，恢复上一次删除的操作。 |
 |
取消编辑 |
 |
保存编辑 |
.png)
¶ 封装
封装操作将点云数据转换成三角网格模型。
在封装过程中，您可以手动配置生成网格的面数、调整网格平滑程度、设置孤立项移除百分比，以及选择是否去除尖刺、填充孔洞和封闭模型。
网格的面越多，模型越精细，但生成网格所需的时间也越长。
.png)
¶ 纹理贴图
Otter扫描仪配备了高清RGB相机，可以捕捉3D模型的真彩纹理。
完成封装后，如果在扫描设置中开启了彩色贴图功能，可以点击 网格处理->彩色贴图进行贴图。
¶ 导入扫描文件
使用PC扫描时，如果您没有时间等待后期处理完成，可以点击“完成”，并在以后使用“导入扫描文件”功能将扫描项目文件导入软件进行进一步处理。
¶ 拼接
如果无法一次性扫描捕获物体所有数据，您可以进行多次扫描，然后通过拼接功能将它们组合成一个完整的模型。这对于扫描较大的物体非常有用。
.png)
当然，你可以取消拼接。
¶ 如何扫描物体的底部？
当您需要扫描物体的底部时，您可以将物体放在桌面上，先扫描可见部分。然后，创建一个新的扫描并将物体侧放或倒置，以进行另一次扫描。使用拼接功能将这两组点云合并在一起，创建物体的完整 3D 模型。在两次扫描期间，请确保捕获了足够的重叠区域。
完成第一次扫描并执行点云融合后，您可以通过选择“新建扫描”来开始新的扫描。
.png)
在拼接页面上，您可以自动或手动合并融合的点云。以下是手动特征拼接的示例。
¶ 扫描案例和技巧
¶ 小型物体
为了帮助用户快速选择合适的扫描参数，以下给出了一些实际的CR-Scan Otter扫描案例，每个案例都附带相应的扫描参数。
Airpods Pro2
尺寸: 30mmx20mmx17mm
设置： 标记点模式，小型物体，高精度，点距0.1mm
使用直径为3毫米的反光标记点。
犀牛玩具
尺寸: 196mmx117mmx65mm
设置：几何模式，小型物体，高精度，点距0.15mm
小恐龙
尺寸: 260mmx120mmx65mm
设置：几何模式，小型物体，高精度，点距0.15mm
牙模
尺寸: 70mmx60mmx30mm
设置：小物体，几何模式，高精度，点距0.1mm
¶ 机械零件
发动机水泵
尺寸: 170mmx140mmx120mm
设置: 几何模式，小型物体，高精度，点距0.15mm
发动机油泵
尺寸: 200mmx135mmx99mm
设置**：** 小物体，几何模式，高精度，点距0.15mm
¶ 工艺品
花瓶
尺寸: 500mmx300mmx230mm
设置： 中物体，纹理模式，高精度，点距0.3mm
骑士
尺寸: 500mmx360mmx140mm
设置： 几何模式，中物体，高精度，点距0.2mm
孔雀
尺寸: 970mmx550mmx250mm
设置： 纹理模式，中物体，高精度，点距0.3mm
¶ 人脸
设置：人脸，几何模式，高精度，点距0.2mm
这个人脸模型包含452.4万个三角面片。
当选择在高精度模式下扫描面部，需要设置更长的相机曝光时间，但不能过曝。高精度模式可以获得更好的细节，而快速模式更适合扫描头发。
¶ 全身人体扫描
建议的扫描设置：人体 | 几何 | 快速 | 彩色贴图，点距 = 1mm。
扫描人体的注意事项
（1）在扫描过程中，被扫描者及其衣物应尽量保持静止，直到扫描完成。
（2）建议从正面开始扫描，按照头部、胸部、腰部和腿部的顺序，从上到下进行扫描。
（3）如果有人能够站在旋转台上，可以得到更好的扫描结果。
完成全身扫描需要多长时间？
如果您熟悉扫描仪的操作，最快可以在2分钟内完成全身扫描（i7 CPU，Nvidia 1060 GPU）。这里的时间指的是扫描时间，而不是处理时间。
¶ 汽车
设置：标记点模式，大物体，高精度，点距1mm
¶ 户外扫描
对于户外扫描，特别是对于中、小型物体，建议选择“快速模式”。 Otter的快速模式中的结构光抗阳光干扰性能更好。当涉及到大型物体时，快速模式和高精度模式之间的抗干扰性几乎是相同的。
