CR-Scan Ferret系列的3款扫描仪是结构紧凑的消费级3D扫描仪,它们体积小、重量轻,最高精度可达0.1mm。其中Ferret SE仅支持Windows/Mac电脑直连; Ferret有着良好的跨平台兼容性,可工作在Windows, Mac, Android多个平台(USB直连); 升级款CR-Scan Ferret Pro除了Windows, Mac, Android还可以兼容iPhone,其可以通过无线盒子无线连接手机和电脑(电脑端为USB直连,手机端为无线连接)。
为了帮助新用户更快地掌握扫描仪的使用技巧,获得更好的扫描质量,这个Tutorial结合实际的扫描案例,为不同类型的物体(包括汽车、摩托车、人体、人脸、鞋子、耳机等)提供了扫描建议,包括软件配置建议和一些扫描技巧。
所有的扫描仪的扫描精度,都和扫描距离有关。一般来说,在能获得点云的前提下,扫描仪距离目标越近,精度越高。Ferret最近的工作距离是15cm,最远可以到70cm。对于扫描较小的物体,在跟踪不丢失的前提下,扫描仪应该要离目标足够的近。
根据扫描软件的提示,保持在“最佳距离”的位置。
Creality Scan提供了两种相机曝光控制方式,即自动曝光和手动曝光。
对于比较大的目标,比如人脸,可以采用自动曝光的方式进行扫描。
对于比较小的物体,自动曝光可能会不准确,建议手动调节IR相机的曝光时间。
在扫描过程中,Creality Scan提供了点云的质量色谱,用来表示当前的扫描质量是否足够高。下图是根据点云的质量色谱判断扫描是否充分的例子。左边的扫描物体红色和绿色间杂,说明扫描的点云质量比较差;右边的扫描物体通体都是绿色,说明扫描的点云质量比较好。
左:质量色谱偏红,扫描不充分 右:质量色谱图足够绿,扫描充分
扫描结束后,需要执行点云优化,把扫描的多帧点云(几百帧、甚至几千帧)进行融合,得到质量更高的点云。分辨率是其中一个很重要的参数。分辨率设的越小,模型的细节越多,但处理时间可能会更长。但也不是越小越好,当分辨率为0.15mm时,可能会引起模型某些部位的缺失。
当物体比较小的时候,比如30cm以下,或者期望更好的细节时,我们建议把Resolution设到0.3mm或者0.25mm。
Creality Scan软件允许用户多次执行点云优化步骤。比如,你对当前优化的点云不满意,你可以修改参数,重新执行点云优化。
表1 典型物体的推荐扫描设置
人脸 | 人体 | Airpod Pro2 | 鞋子 | 保险杠 | |
---|---|---|---|---|---|
分辨率 | 0.3-0.5mm | 1mm | 0.25mm | 0.3mm | 0.8mm |
敏感度 | 1.0 | 默认 | 默认 | 默认 | 默认 |
扫描精度 | 高质量 | 快速 | 高质量 | 高质量 | 高质量 |
特征类型 | 几何 | 几何 | 纹理/ 标志点 | 纹理 | 标志点 |
物体类型 | 人脸 | 人体 | 小物体 | 中物体 | 大物体 |
Creality Scan提供了点云编辑功能。在点云优化完成后,用户可以选中不需要的点云,予以删除。
构网操作把优化后的点云转成三角网格模型。

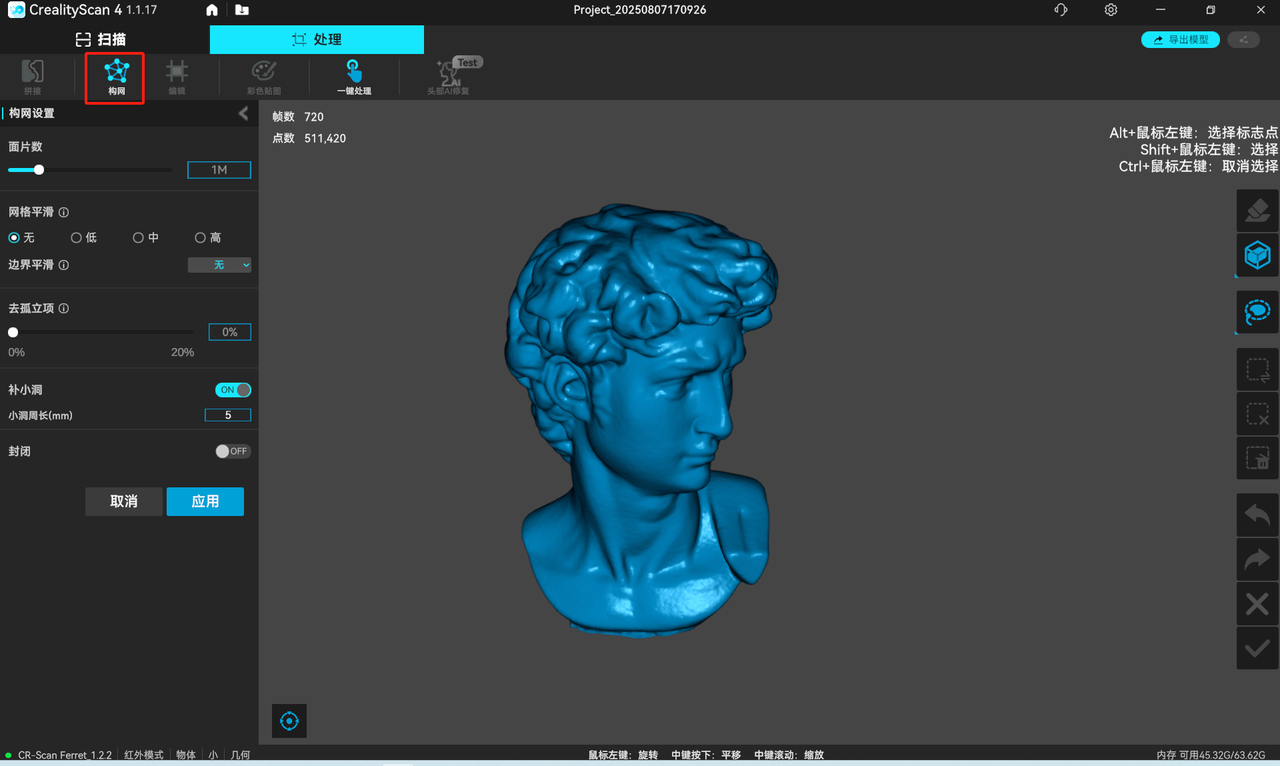

构网时可以手动配置生成网格的面数,设置网格的平滑度,以及是否孔洞填充和网格是否封闭。
网格的面数越多,模型越精细,但构网所需耗费的时间就越长。
Ferret扫描仪具有高清的RGB相机,可以实现3D模型的真彩贴图。
用PC扫描时,如果你没有时间等待后处理完成,你可以先点击完成当前扫描,然后未来再用“导入历史工程”功能,把扫描工程文件导入到软件继续处理。
手机扫描,PC处理
Ferret是支持手机扫描的,手机扫描可以带来很好的便携性。很多安卓手机只有8GB的内存,iphone12只有4GB的内存,而很多电脑具有16GB的内存。你可以选择先用手机扫描,在手机扫描完成后保存模型返回至主界面,导出工程,然后在PC上采用“导入历史工程”这个功能,将扫描的工程文件,导入到电脑重新处理,从而可以得到更高质量的3D模型。
在首页左上角的框中查看扫描仪是否连接成功,建议使用USB3.0连接扫描仪。

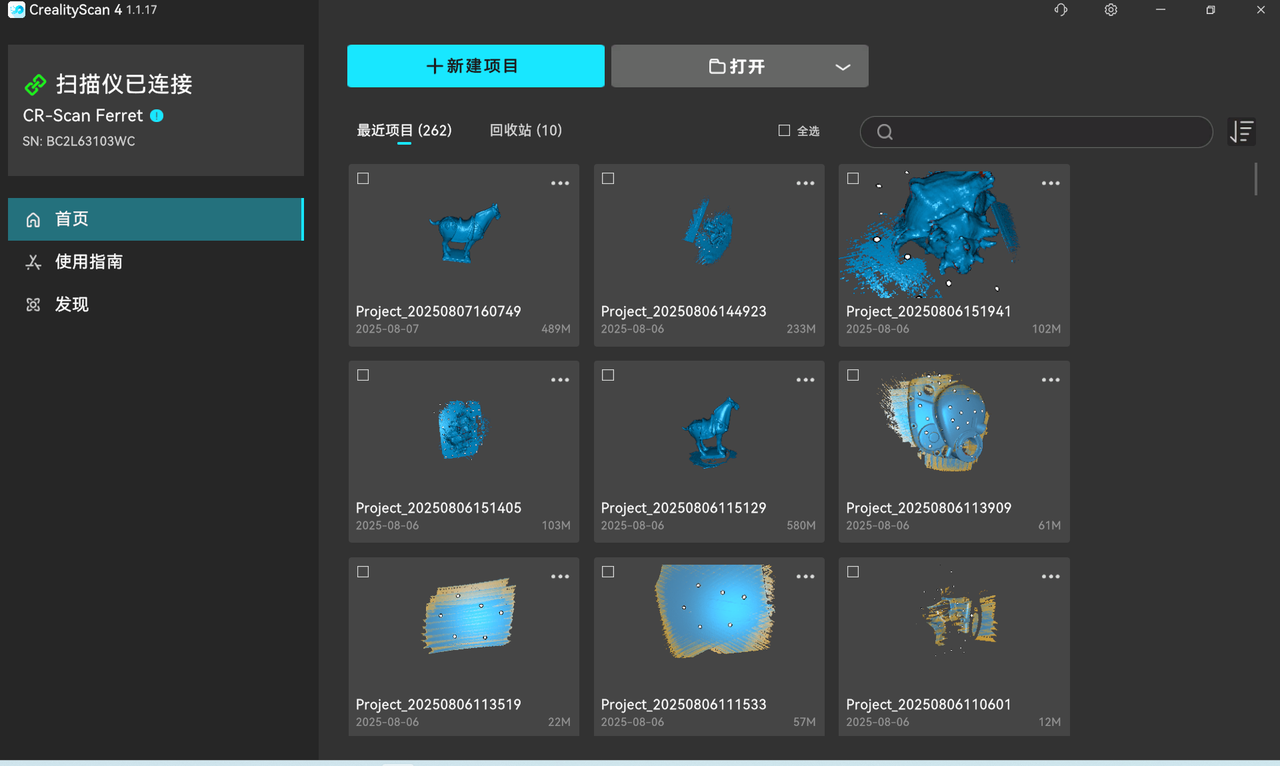

① 左侧栏上方显示设备基本信息,并支持进入标定页面。下方分别是“首页”、“用户指南”、“发现”。
③ 点击上方的“新建项目”开始扫描。

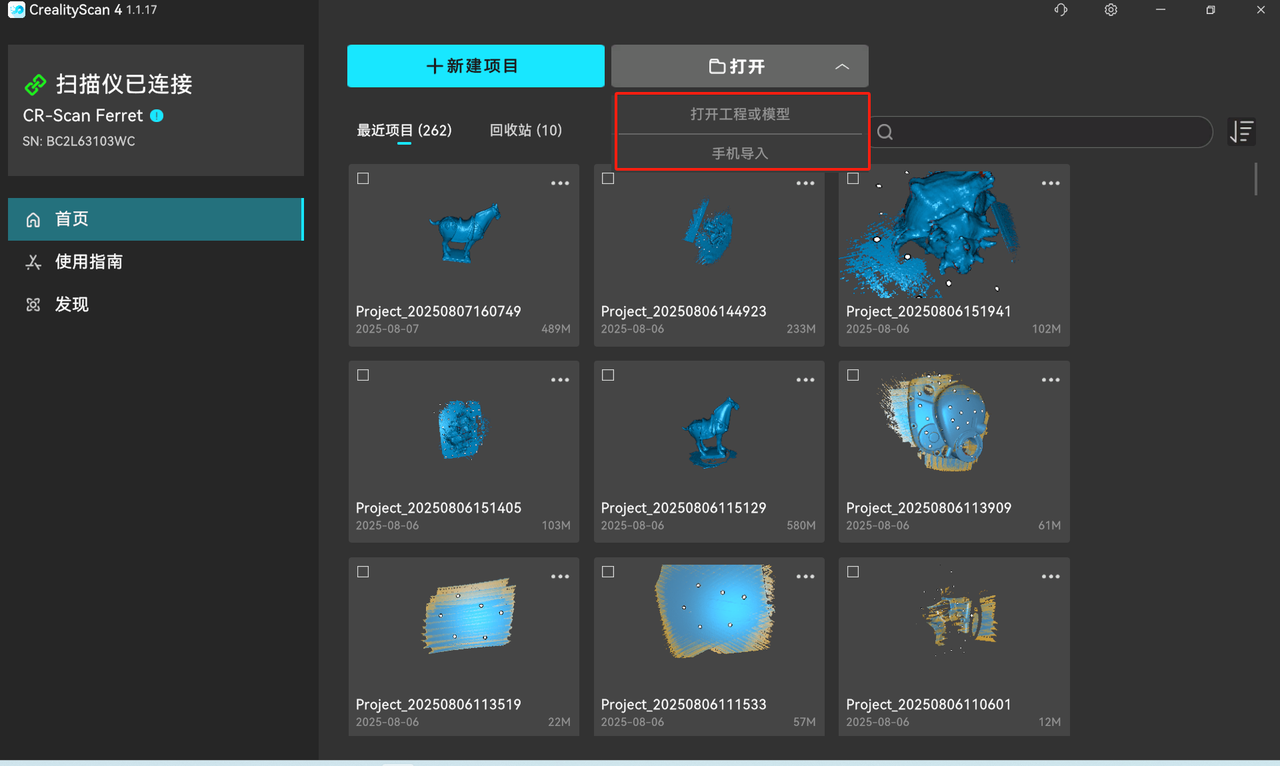

点击“打开”,有两种选择:点击“打开工程或模型”可以从本地文件夹导入多工程(.obp格式)或查看模型(.stl、.obj、.ply格式);点击“从手机导入”通过局域网将工程从移动端APP导入工程,需保持手机和电脑处于同一个局域网下。
④ 点击右上方的“设置”,支持切换语言和更改其他设置。
⑤ 若工程文件过多,用户可以通过搜索框搜索相应的工程。

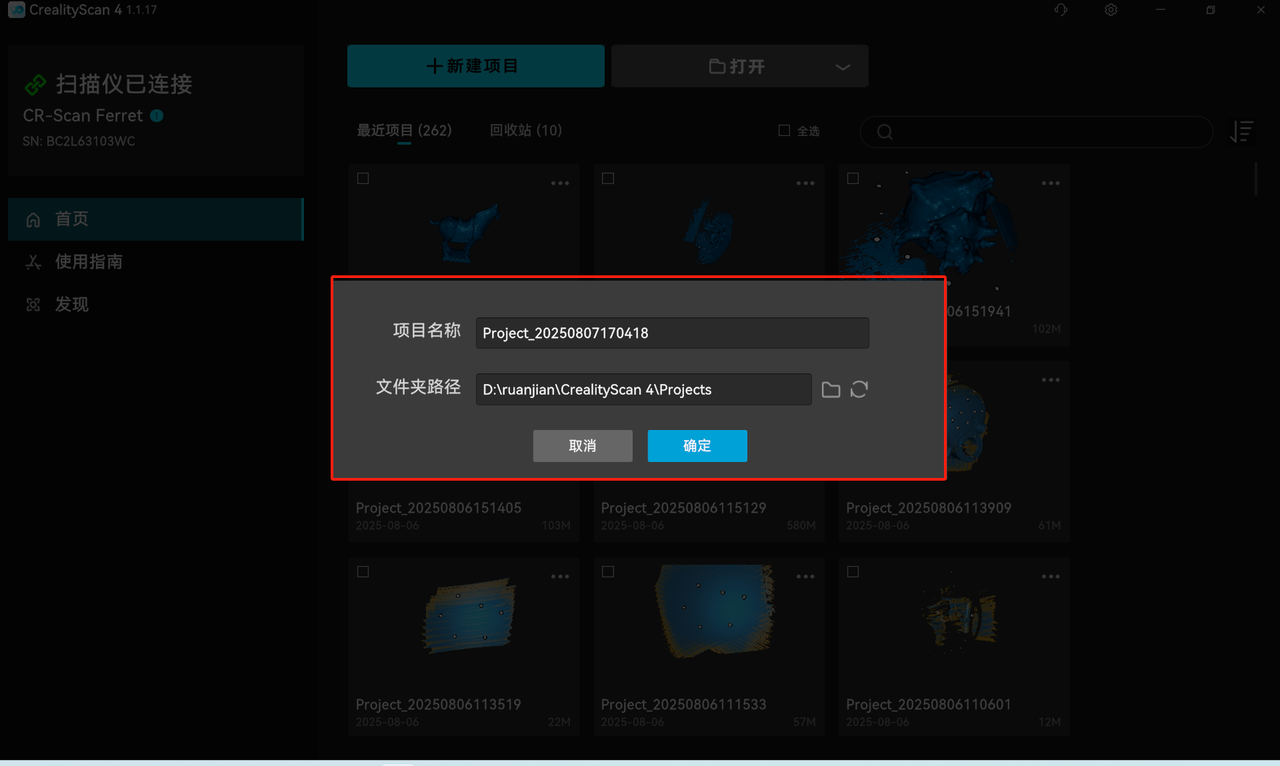

点击“新建项目”,在弹出的窗口中,用户可以设置项目名称和项目保存路径。建议使用扫描对象的名字作为项目名称,以增加识别度。

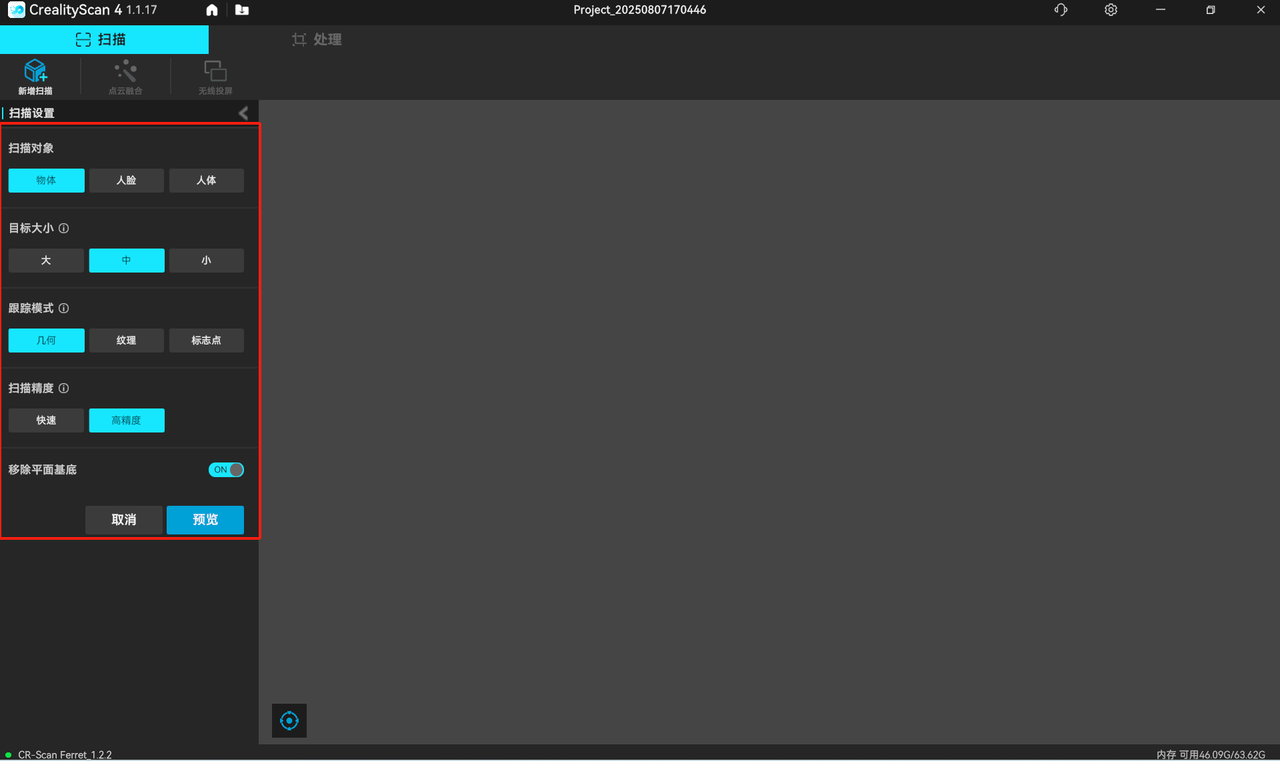

在左侧栏的“扫描设置”区域,依据扫描对象和环境的要求,参考相关视频教学选择合适的配置。
在Creality Scan扫描软件中,提供了多种扫描模式。对于不同类型的目标,采用合适的扫描模式是很重要的。
通过判断物体的特征类型来选择合适的扫描模式:
(1)几何模式:对于几何特征丰富的物体,请采用几何模式进行扫描。
(2)纹理模式:对于一些很小的物体以及几何特征不丰富的纹理,建议贴标记点后,用纹理模式扫描。对于很小的物体,可以把标记点贴在桌面上。对于纹理丰富但几何特征不丰富的物体,可以直接采用纹理模式进行扫描。纹理模式的标志点可以是十字叉标记点、方块标志点(如胶带)。
(3)标志点模式:对于一些大的物体,且你期望得到可靠的精度,我们建议采用标志点模式进行扫描。该模式需要在物体表面粘贴圆形标记点,大物体请用内径6mm的标志点,小物体可以用内径3mm的标志点。选择标志点模式时,只能用圆形标记点。
问:如何判断物体的几何特征是否丰富?
答:物体整体形状属于标准的几何体,如立方体,圆柱形;或具有很大的平面,属于没有明显几何特征的物体。常见的物体如圆柱形的马克杯,四四方方的纸盒,货车内车厢,不属于几何特征丰富的物体。
人像雕塑、鞋子、玩偶模型,属于几何特征丰富的物体。
如果希望获得更好的细节,请毫不犹豫地选择“高质量”。如果电脑有独立的显卡,高质量模式会更加流畅。
对于大型物体,或者电脑配置较低时,可以选择“Fast”模式进行扫描。
对于"移除平面基底"这个选项,如果选择了”是”,扫描过程中会影响扫描结果或不需要的点云在跟踪的过程中会被软件删除。
注意:
-当扫描桌面上的对象较小但无需在桌面桌面粘贴标记点辅助时,推荐开启此功能。
-当扫描对象特别小且难以扫描时(例如,只有几厘米),建议在桌面粘贴标记点后,使用“标记点”模式进行扫描。此时请勿选择移除平面基底。
设置完成后, 点击“预览”进入扫描主界面进行预览和扫描。
进入扫描主界面后,可以预览图像和点云。
左侧功能栏:
开始扫描 /
暂停扫描
暂停后再次开始,注意将扫描仪对准已扫描且特征丰富的部分,以快速回到跟踪扫描的状态。
完成扫描,进入处理页面。
清空扫描,删除当前已扫描的点云,回到预览状态。
撤消/
还原,可撤消若干帧已扫描的点云,或恢复被撤消的若干帧点云。仅在暂停时可启用。
如果需要调整扫描设置,可以点击“重置”重置扫描设置并开始预览。
右上窗口显示深度相机的IR(红外)图像。
-默认曝光模式为自动曝光(自动曝光可用于拍摄大型物体、人体或人脸)。
-如果自动模式下曝光效果不佳,可点击“手动”手动调节红外曝光,以获得最佳点云效果。
-建议调节画面为正常曝光(无蓝色或红色),以获得更好的效果。
点击窗口左上角的旋转图标即可“右旋转 90°”。
RGB相机窗口显示RGB相机的彩色图像。
点击“手动”可手动调整RGB曝光,以获得满意的RGB图像效果。
点击窗口左上角的旋转图标即可“右旋转 90°”。

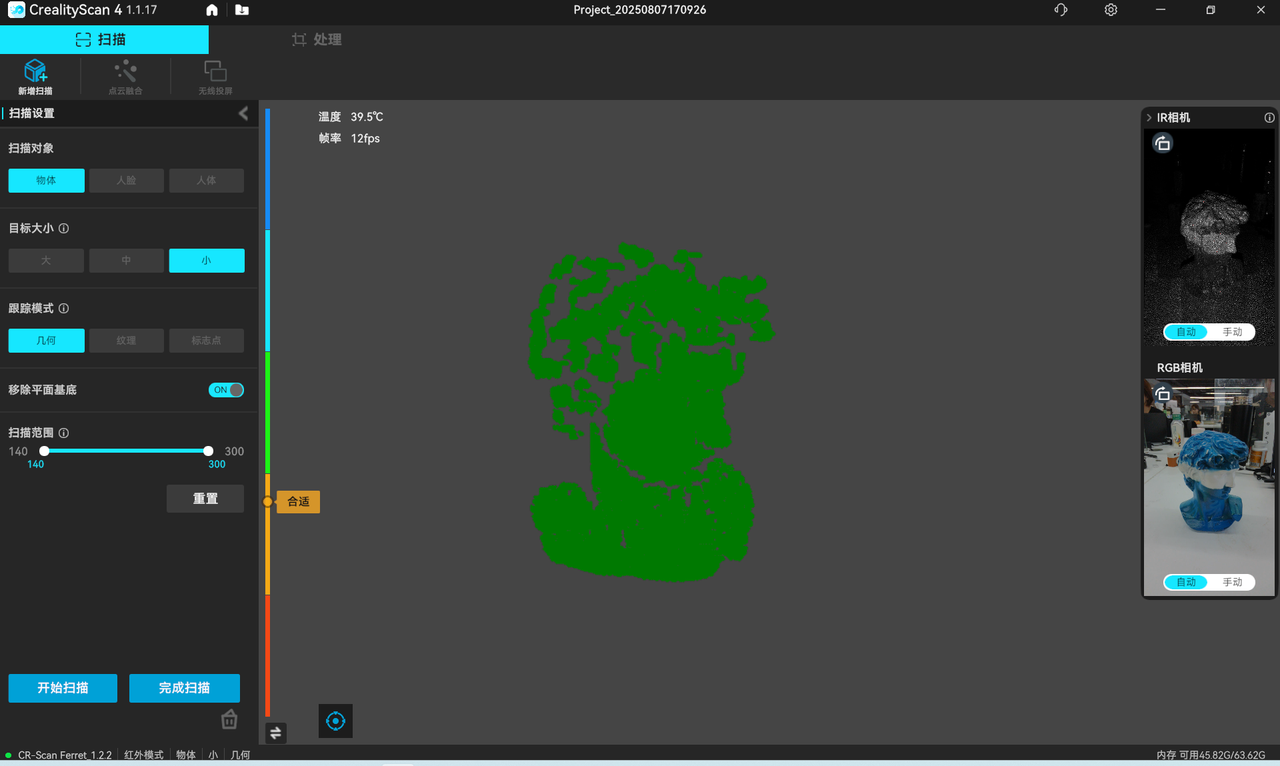

位于扫描主界面左侧,当扫描仪与被扫描物体的距离为“最佳”距离时,采集的点云质量最佳,跟踪稳定性也最佳。
扫描时请注意距离指示条的提示,及时将扫描仪控制在“最佳”距离范围内。
-支持将距离指示条切换为游标模式和直方图模式。(建议初学者使用游标模式,专业用户使用直方图模式。)

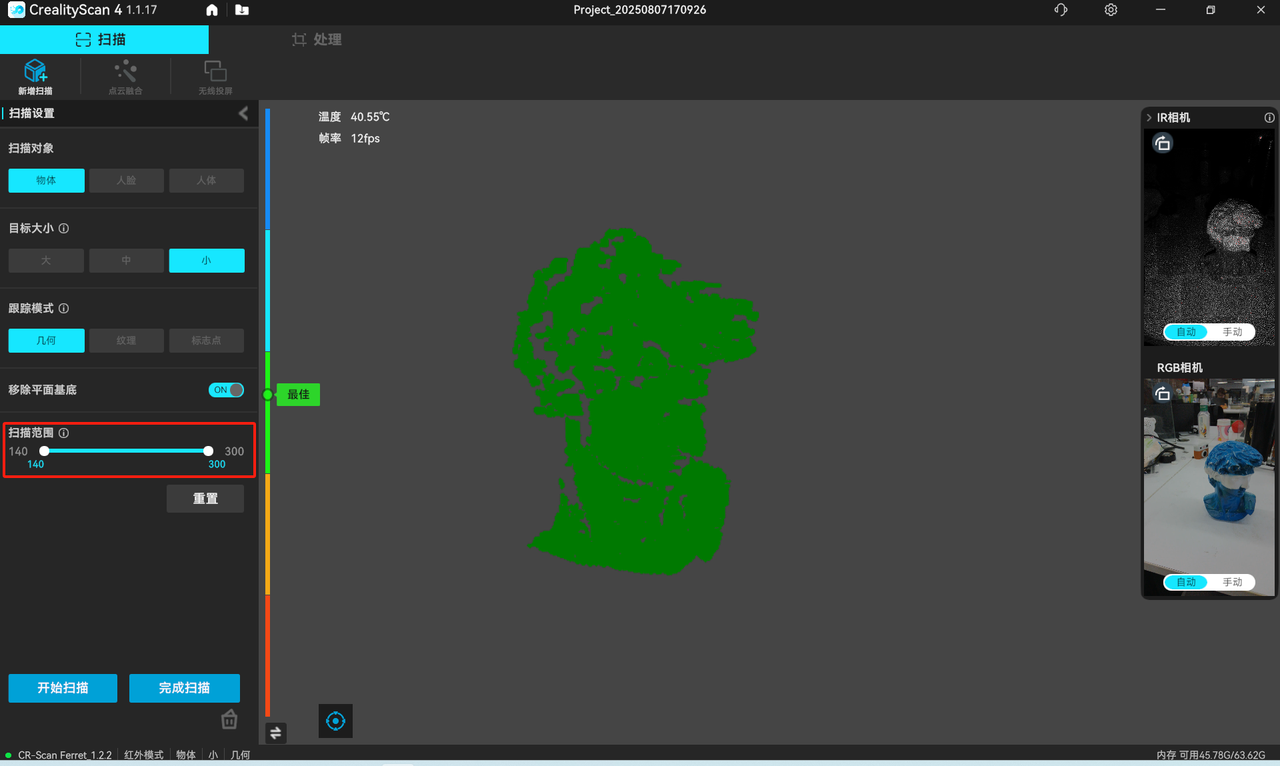

-在左侧栏设置扫描范围,调整点云采集的距离范围,范围之外的点云将不会被采集和显示在三维点云渲染区域。
主区域用于预览扫描仪采集的当前帧点云和历史采集的点云。
按键 | 操作 | 备注 |
---|---|---|
鼠标左键 | 按住并拖动以旋转点云 | 暂停扫描 |
中键按下 | 按住并拖动以平移点云 | 暂停扫描 |
中键滚动 | 滚动放大/缩小点云 | 暂停扫描 |
点击 回正:在暂停阶段,操作点云后,可以将点云恢复到暂停时的状态。

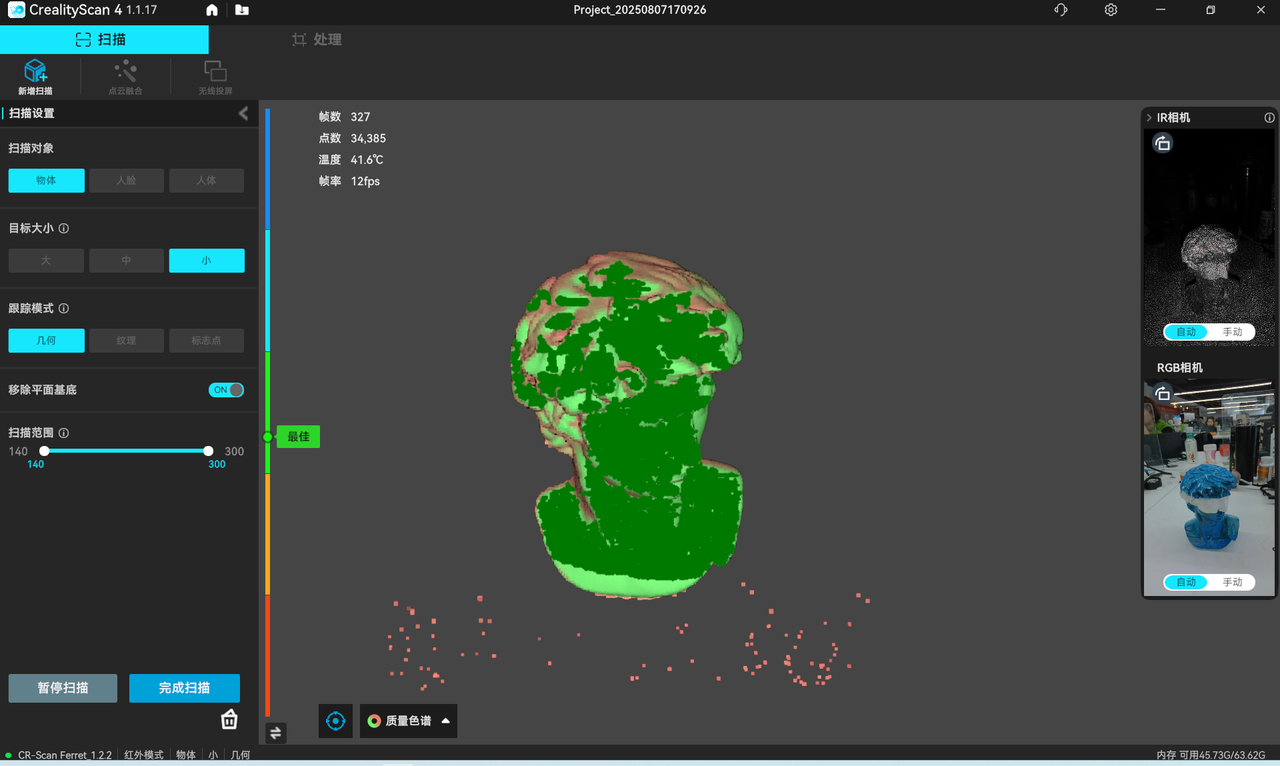

点云渲染模式切换,支持切换为白模、质量色谱、彩模三种模式。

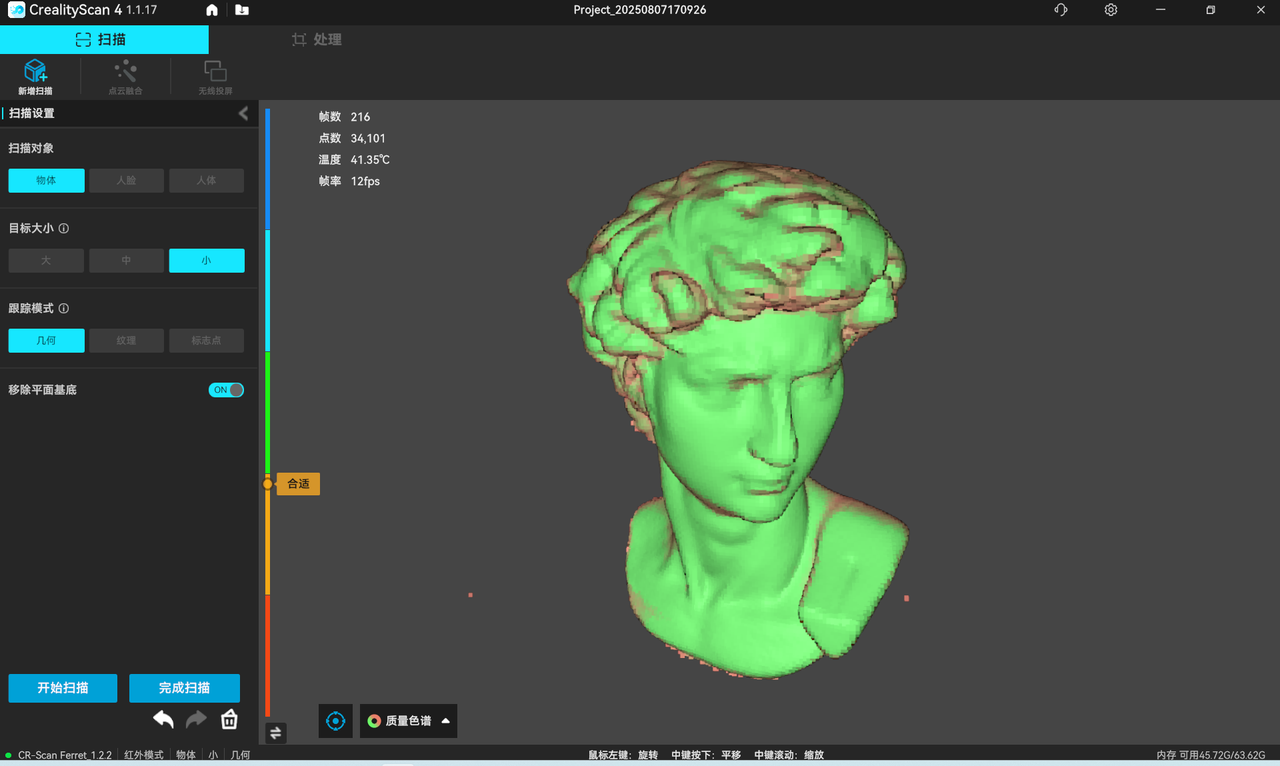

-默认为“质量色谱”。在色谱模式下,建议充分扫描到扫描对象的点云变成绿色后再“完成扫描”,进入后续处理。

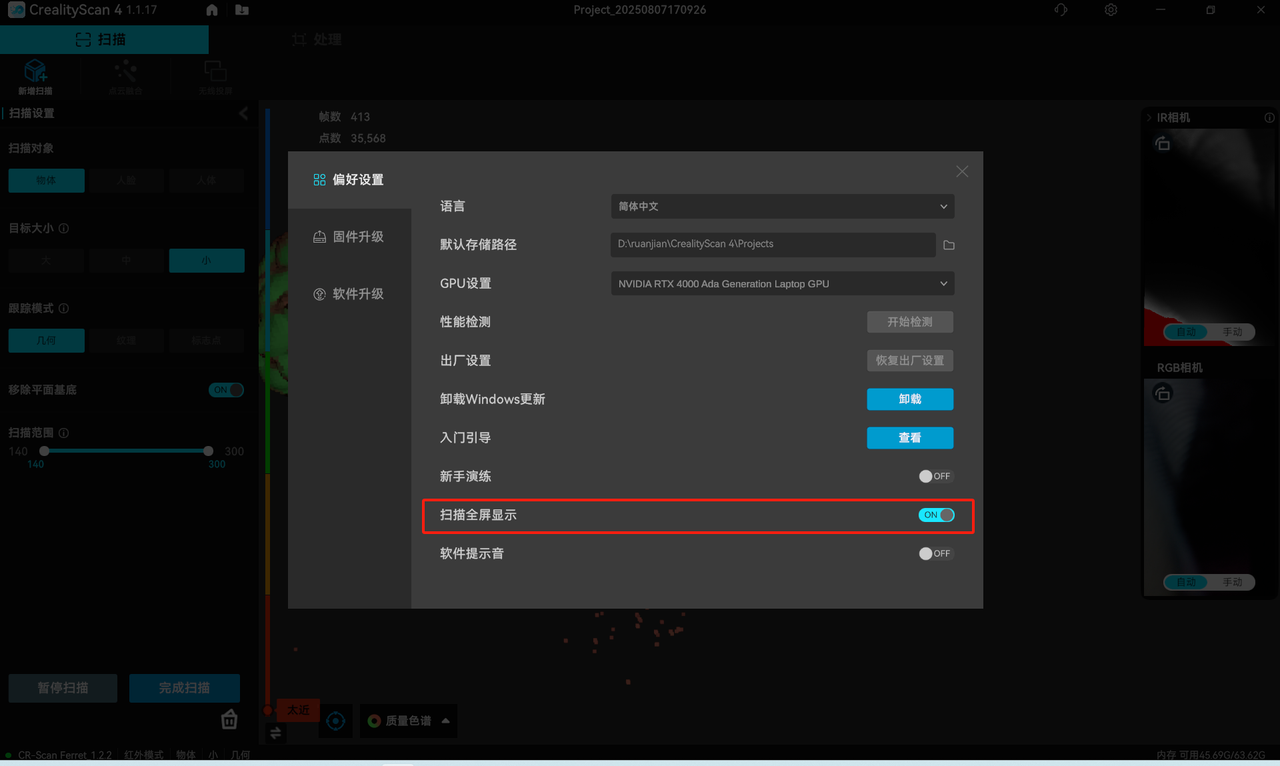

默认为扫描全屏显示,如果需要在扫描过程中看到IR相机预览窗和RGB相机预览窗,可以在“设置”中关闭“扫描全屏显示”。
左上角显示当前已采集的帧数、历史采集的点云数、当前扫描仪设备温度、采集帧率。
答:当你需要扫描某个物体的底部的时候,你可以将这个物体放在桌面上,先完成可见部分的扫描。然后,新建一个工程,把物体侧放或者倒置,再进行一次扫描,通过多工程拼接把这两片点云拼接起来(见下文),从而得到完整的3D物体模型。在两次扫描时,应当确保有足够多的相同部分被扫描到。这个相同部分的扫描质量关系到整个模型的拼接质量,因此要保证相似部分足够多,且扫描质量比较高。
扫描完成后支持一键处理或手动处理。手动处理顺序为点云融合-构网-彩色贴图。
点云融合前可以编辑点云(删除冗余点云)。点云融合后,可以选择继续编辑点云或用于对齐(”对齐“功能仅当项目面板中存在两个或两个以上的融合点云时可用)。

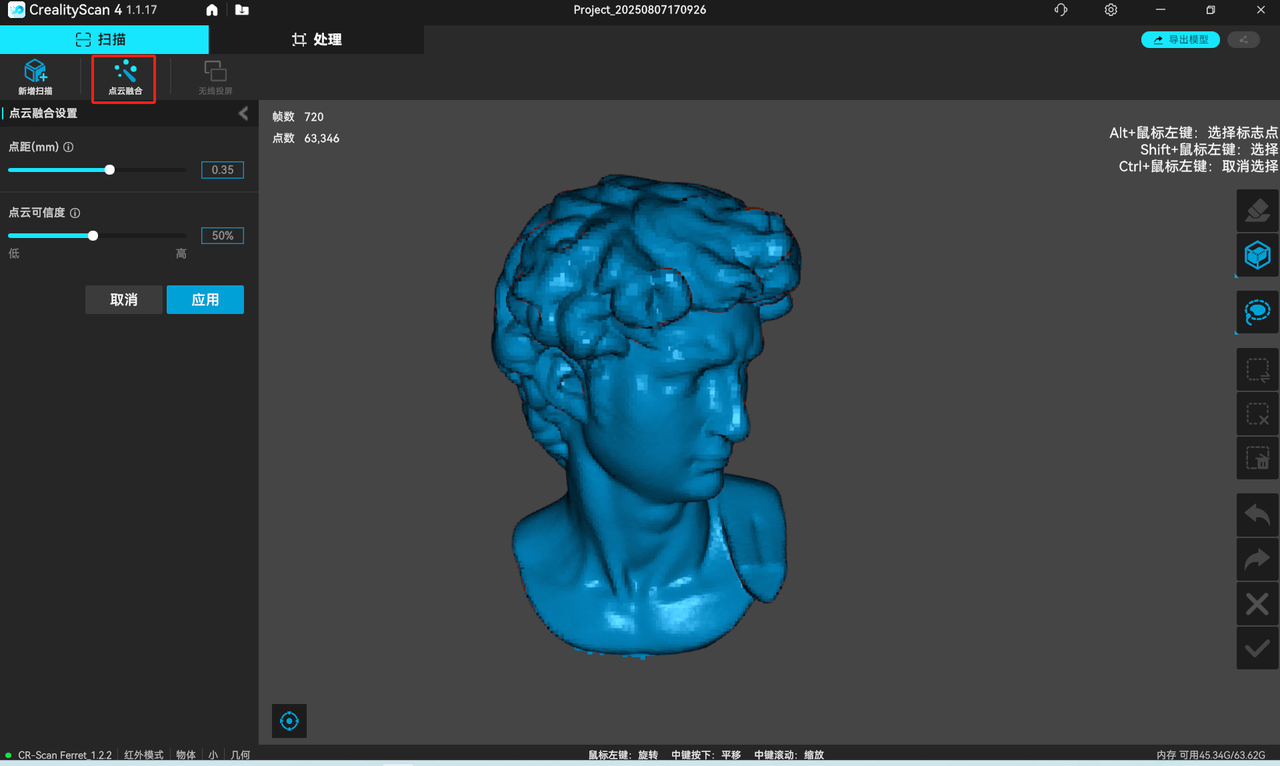

优化点云以获得更好的3D点云模型。实现这一功能有2种方法。自动模式(“处理”下的“一键处理”)会使用默认参数进行点云融合优化;手动模式允许手动设置点距、降噪以及是否移除标志点。
点距越小,细节越好,但需要占用更多内存和处理时间。降噪等级越大,可以保留的点就越多。
移除标志点会优化识别到标志点位置的网格,基于“标志点”的扫描模式默认启用移除标志点。

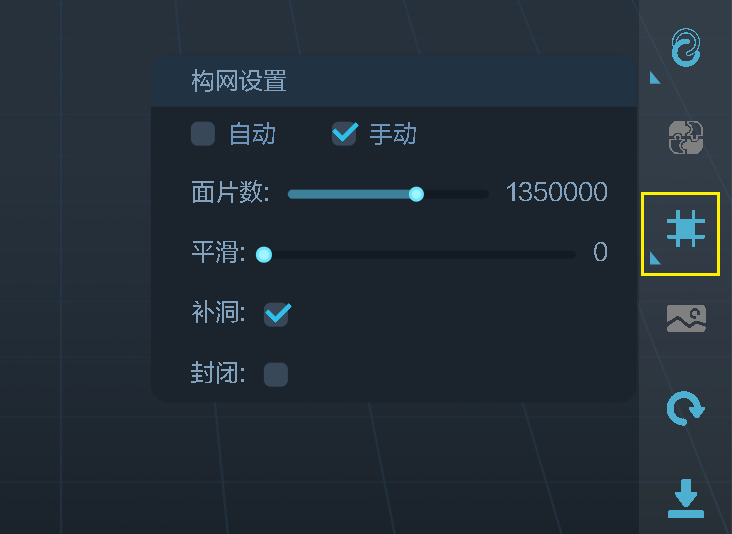

将扫描的 3D 点云数据映射到网格中。实现这一功能有两种方法。自动模式(“处理”下的“一键处理”)会使用默认参数进行构网,手动模式可以让用户自己设置参数。用户可自行设置面片数、平滑等级、是否移除孤立项、是否补洞以及是否封闭模型。
以下为关于上述参数的名词解释:
网格平滑有 4 个等级:无、低、中、高。等级越高,网格越平滑。
边界平滑:可以对模型和孔洞的边界进行平滑处理。等级越高,越平滑。
移除孤立项:能够剔除模型中的孤立部分。值越大,被去除的面片数越多。
补小洞:自动填补模型中的孔洞。小洞周长可设置为 1 毫米至 200 毫米。
封闭:封闭模式将自动生成模型缺失的面,并生成几何闭合的3D模型。非封闭模式不会自动生成缺失的面。
光标进入3D模型预览区,可以操作点云/网格模型,如下
按键 | 操作 |
---|---|
鼠标左键 | 按住并拖动以旋转点云 |
中键按下 | 按住并拖动以平移点云 |
中键滚动 | 滚动放大/缩小点云 |

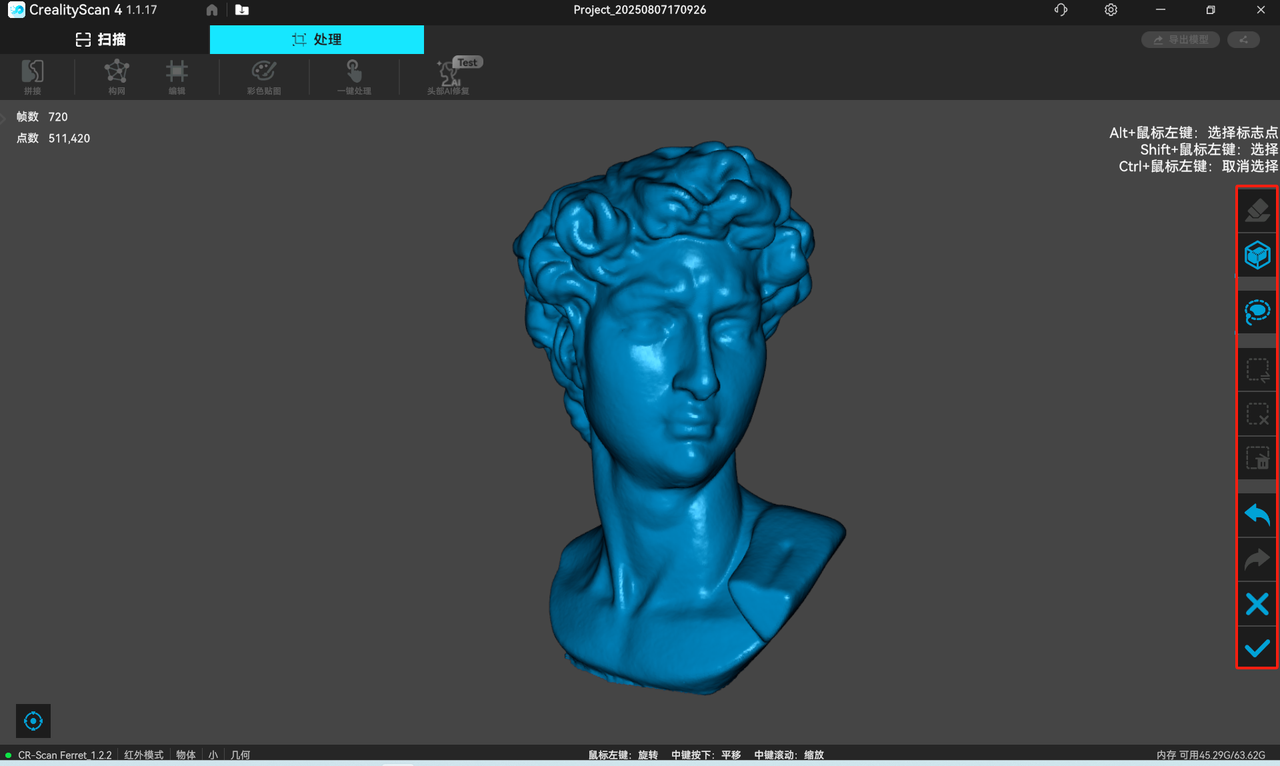

扫描完成后的原始点云和融合点云可以按照右侧边栏提示进行编辑处理。同样,构网后的网格模型可以进行编辑处理( 还可以点击上方工具栏的“编辑”按钮进行“网格简化”、“网格平滑”或“补洞”操作)。
贯穿选择:支持选择选定区域后面的点云/网格。
表层选择:仅支持选择选定区域表层上的点云/网格。
套索
矩形
反选
取消选择
删除,删除选中的部分。
撤消,撤消上一次删除的操作。
还原,恢复上一次删除的操作。
退出
确认。

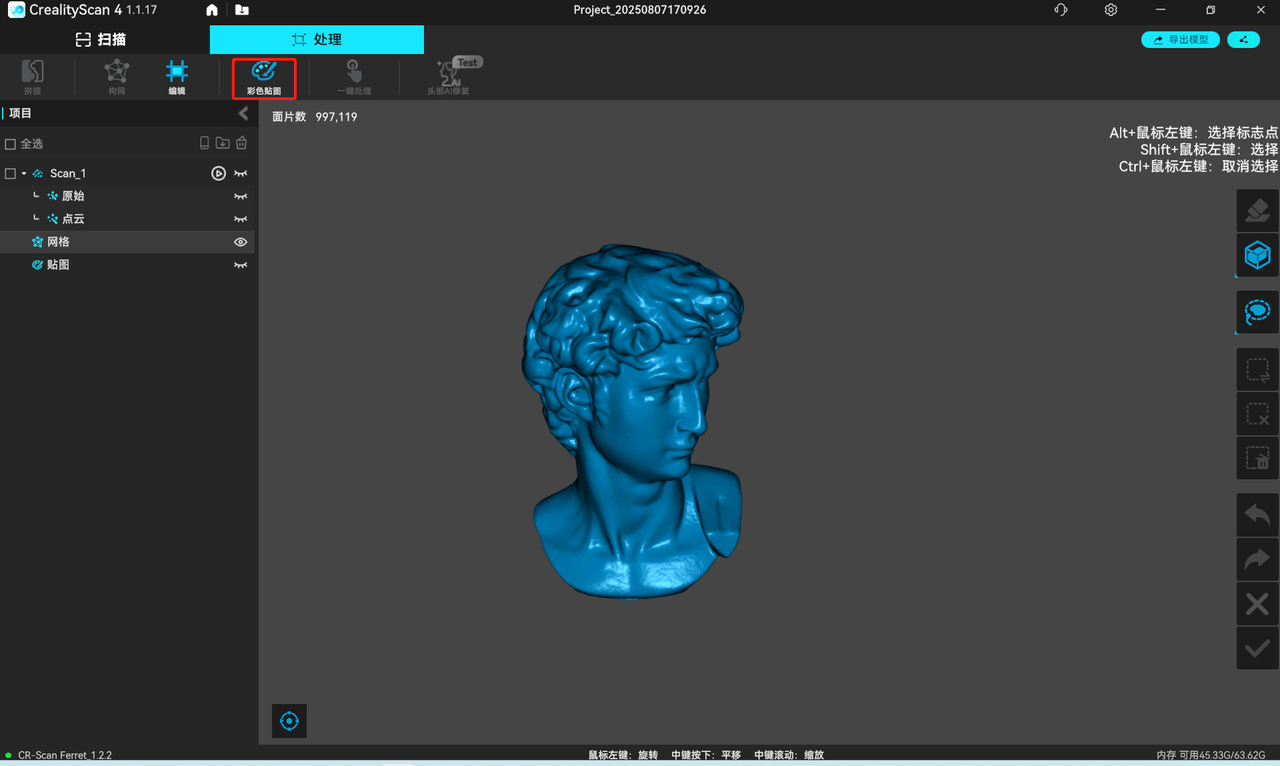

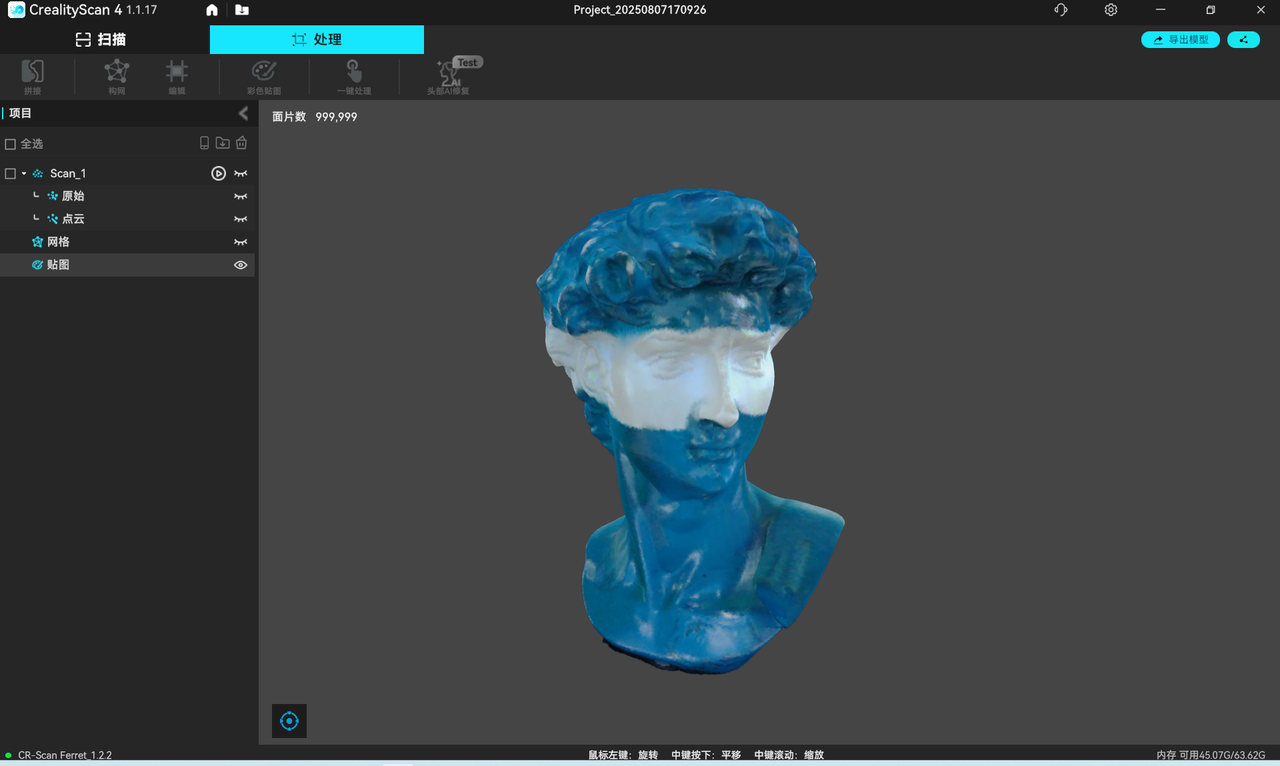

匹配网格模型上的图像像素以提高纹理和颜色分辨率。

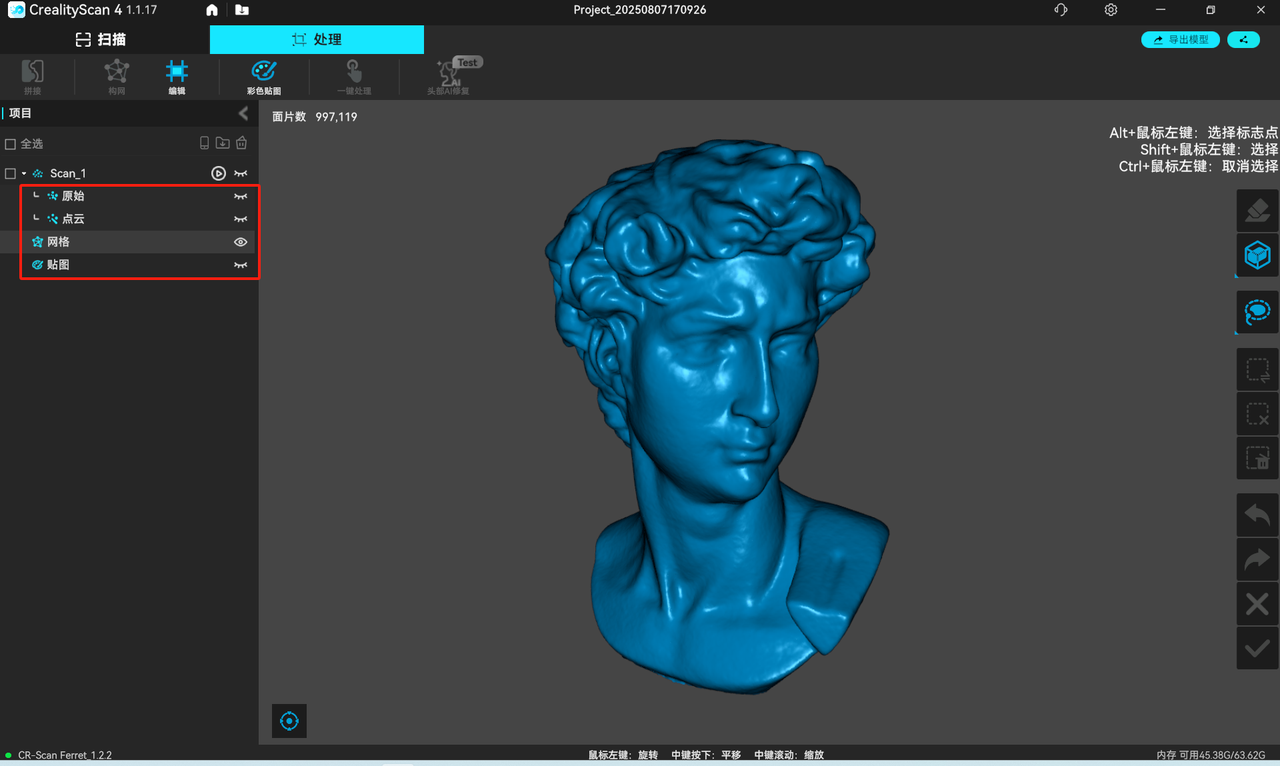

左侧的多工程面板显示当前打开的多工程列表。每个子工程随处理阶段最多解锁四种数据状态,分别为原始(点云)、(融合)点云、网格和贴图。用户可以右键单击删除相应数据或重命名项目。
单击即可续扫。
单击“新增扫描”即可创建一个新的扫描作为当前多工程的子工程。
导入历史工程作为当前多工程的子工程。
从手机导入移动端工程作为当前多工程的子工程。
在多工程面板,你还可以导入历史工程继续进行后处理,包括点云优化、点云边界、拼接等。
每次扫描可以只扫描物体的一部分,然后通过多工程拼接功能将他们拼接成一个完整的模型。这对于大型物体的扫描是非常有帮助的。
结束第一次扫描后,一旦点云优化完成,就可以通过“新建工程”,开始一个新的扫描。在多工程拼接页面,可以对多片融合后的点云进行自动或手动拼接。一个手动多工程拼接的示例如下。

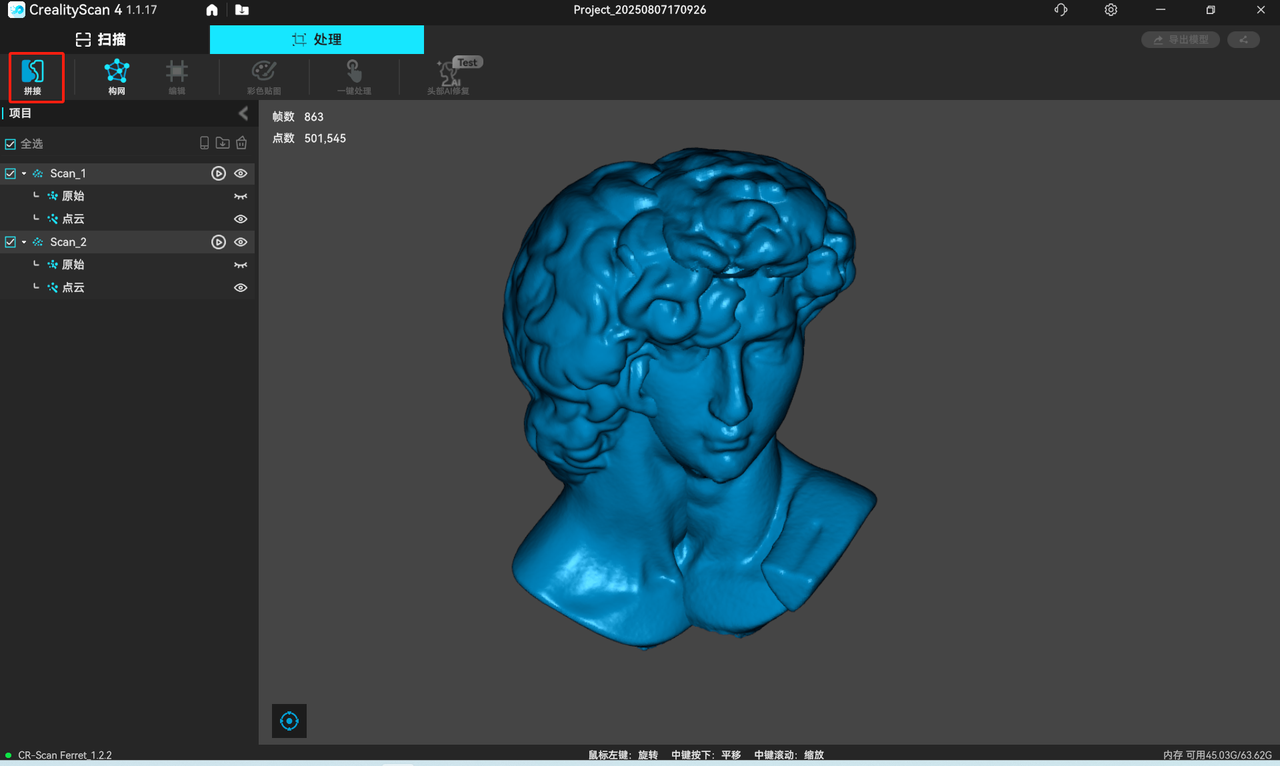

当多工程面板里存在至少两个经过优化融合后的工程,在处理页点击上方工具栏的“拼接”,进入拼接页面。
拼接方式有两种:“特征拼接”和“标志点拼接”,用户可以在左侧栏上方切换对齐方式。
特征拼接提供自动和手动两种模式。
①自动拼接需要模型之间有足够大的公共特征区域。
② 手动拼接需要在固定窗口和浮动窗口的模型上,至少有三对对应的点。
① 自动拼接
② 手动拼接

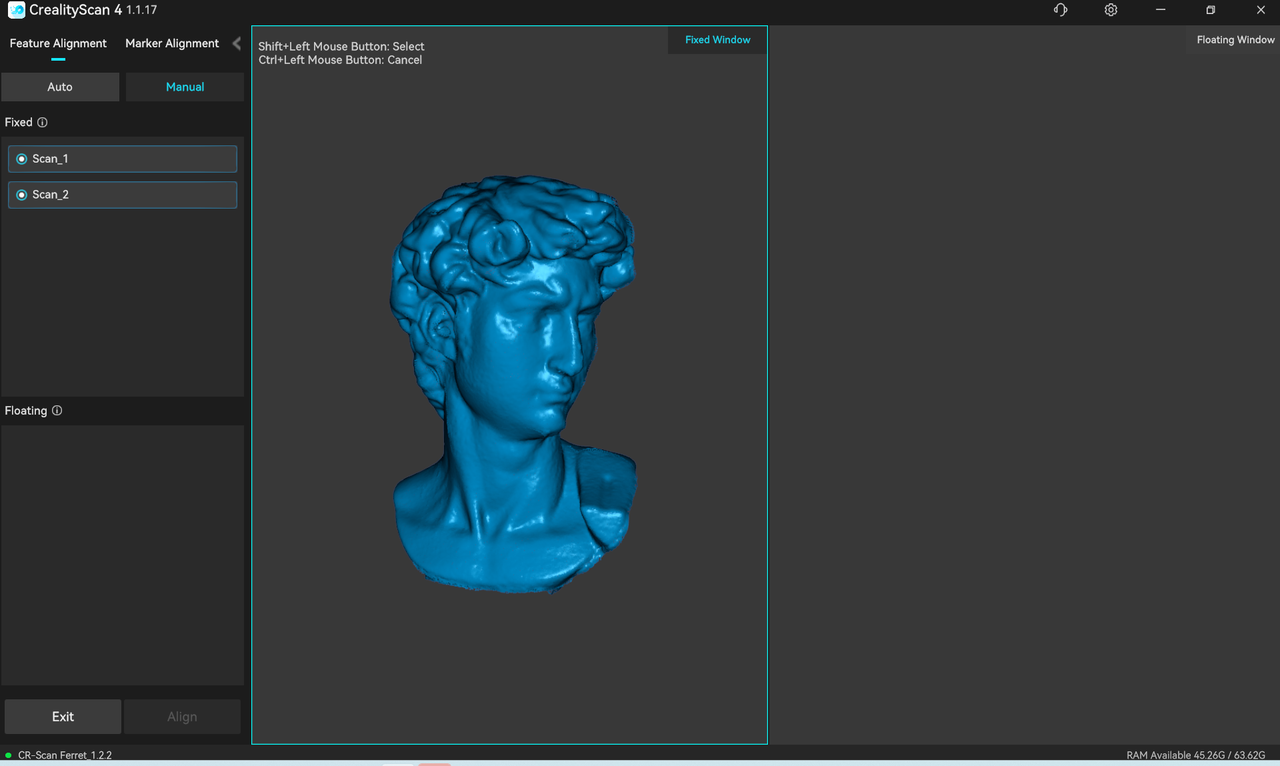

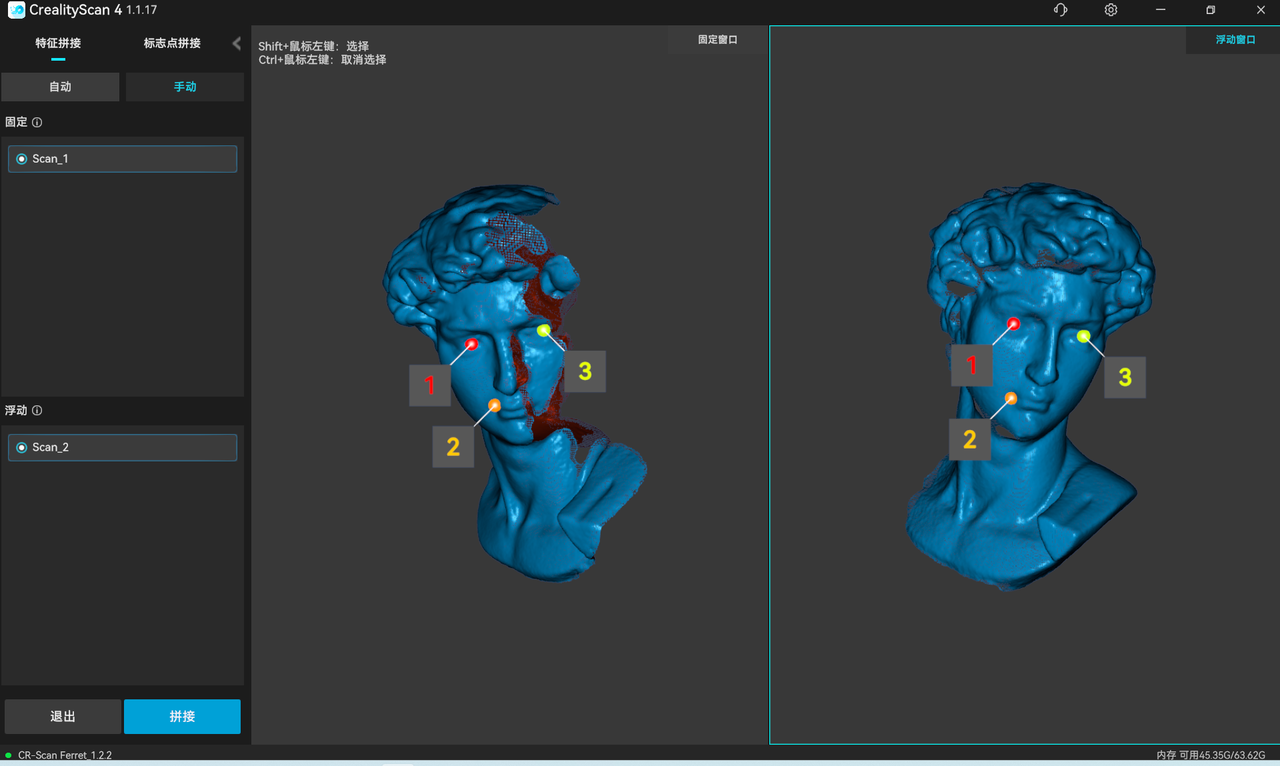

在主区域中,左侧是固定窗口,右侧是浮动窗口。手动拼接模式下,在左侧两个列表分别选择一个子工程并显示在对应的固定窗口和浮动窗口中,然后在固定窗口和浮动窗口的模型上选择至少三对配对的点。最后点击“拼接”。在窗口中确认拼接效果后,点击“退出”即可完成拼接。
确认拼接结果后,用户可以继续逐个拼接,或者点击“退出”离开拼接页面。
点击右上方图标导出已完成的3D模型。融合点云支持导出.asc和.ply格式。网格支持导出.stl 、.ply和.obj格式。贴图支持导出.ply和.obj格式。
点击右上方图标 分享到第三方软件:如处理后的3D模型可以一键分享到Creality切片软件,直接打印。
固件升级分为自动检测升级和手动升级固件。
1.插入扫描仪时,如果软件已连接公网,将自动检测扫描仪固件版本是否需要升级,确认后即可进行升级。

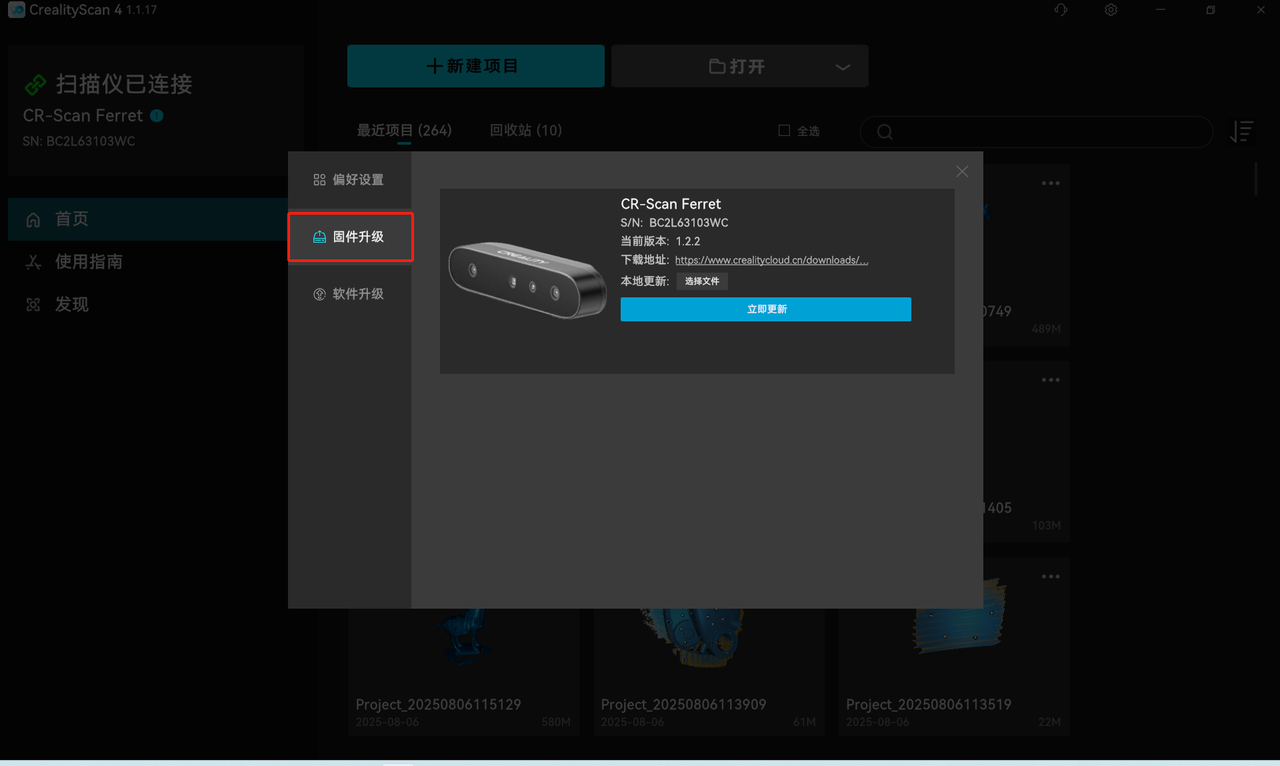

2.手动升级固件,通过顶部菜单栏的“设置-固件升级”进入,从下载链接下载对应的最新固件并点击“选择文件”加载,然后单击“立即更新”即可完成操作。
对于CR-Scan Ferret,人脸是最容易扫描的目标之一。对于第一次用3D扫描仪的用户,建议可以从扫描人脸开始。
推荐的扫描配置:人脸| 几何 | 高质量 | 贴图。
如果想获得更精细的网格模型,在点云优化步骤中,我们建议手动把点云的分辨率设到一个比较小的数值,比如0.3mm。如果想获得更平滑的网格模型,可以把分辨率设的比较大,比如0.5mm。
扫描人脸需要注意事项:
(1)被扫描的人尽量保持不动,且保持表情不变,直至扫描结束。
(2)可以睁开眼睛,Ferret扫描仪对人眼是安全的。
(3)扫描时,扫描对象不要戴着眼镜。
(4)蓬松散开的头发是不易被扫描的,因此在扫描时可以戴帽子,抹上干洗发粉增强跟踪,或者女生可以把头发束起来。

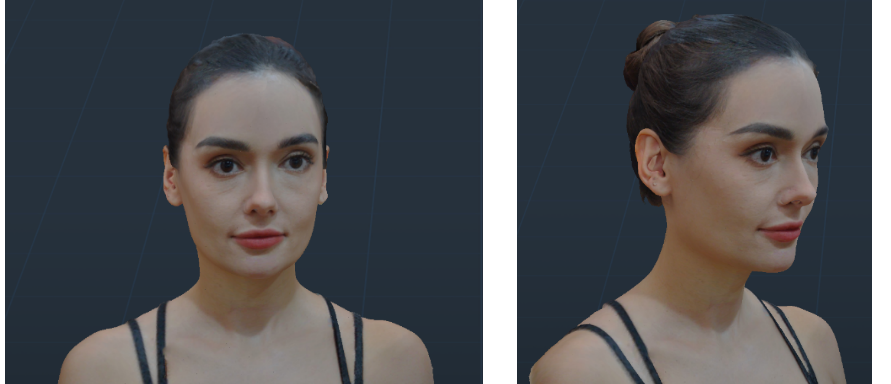

以下是用Ferret扫描Nana人脸的案例。
推荐的扫描配置:人体| 几何 | 快速 | 贴图 | 点云分辨率1mm。
扫描人体的注意事项
(1)在扫描的过程中,被扫描的人和衣服应当尽量保持不动,直接扫描结束。
(2)建议先从正脸开始扫描,按头部、胸部、腰部、腿部的顺序,从上到下扫描。
(3)如有人能站在转盘上,可以获得更好的扫描效果。
以下是Nana的人体扫描案例。
汽车保险杠
建议采用标志点模式进行扫描。在下面的案例中,在车头贴了约150个内径为6mm的圆形标志点。需要注意的是,透明的车灯,如果不喷粉,模型在这个部位会有空洞。
扫描配置:大物体, 标志点模式, 高质量, 分辨率 0.8mm. 得到的网格模型包含 223万个三角面片。
方向盘
扫描配置: 大物体, 几何, 高质量, 分辨率0.5mm.
摩托车
感谢Herman Hsu提供的摩托车扫描案例,总共扫描了6500帧.
扫描配置:大物体, 高质量, 纹理模式.
电脑配置: Intel i5-10400H cpu, 16 GB ram, Nvidia GeForce MX250 GPU.
在本案例中,点云的分辨率设置为1mm。
https://www.bilibili.com/video/BV1p94y1L7iN/?t=70.2
发动机盖板
发动机盖板,表面大部分区域都很平坦,所有几何特征不丰富的目标。我们建议用标记点模式进行扫描。在目标表面贴原型标记点,然后采用Marker模式进行扫描。
扫描配置如下:大物体,标记点模式,高质量
本例中发动机盖板的尺寸为592mmx453mmx103mm,Marker的内直径为6mm,点云分辨率(Resolution)为0.5mm,扫描效果如下图所示。
鞋子
当我们扫描以上鞋子时,我们先把鞋子放在桌面上,扫描可见的部分,得到点云Scan 1;再把鞋子做一个翻转,扫描鞋子的底部,得到Scan 2。在点云拼接页面, 可以把这两片点云拼成一个完整的鞋子的模型,如下图所示。
扫描设置: 中物体, 纹理模式, 高质量, 分辨率(Resolution)= 0.25mm.
雕塑
以下是梅花鹿木雕(高38cm)的扫描案例。
扫描设置: 中物体, 几何模式,高质量, 分辨率= 0.3mm. 生成的网格的面片数为200万。
Ferret扫描仪,对于黑色的物体,无需喷粉就可以直接扫描,为用户带来便利。当然,如果你身边有喷粉可用,采用喷雾可以使得扫描更加轻松。
扫描黑色物体的注意事项
调大IR相机的曝光时间,使得IR图像具有足够的亮度。
扫描配置:中物体,高质量,几何模式,点云优化步骤中的分辨率设置为0.3mm。
Airpods pro2
对于这种小物体,我们推荐用纹理模式进行扫描。
具体扫描配置为“小物体, 高质量, 纹理模式, 分辨率 0.3mm”。
需要注意的是,需要事先在桌面贴上一些标记点,如下图所示。需要注意的是:此时,不要选择“**去除平面基底”,**如下图所示(在扫描窗口的底部)。软件需要从桌面提取特征,对点云进行拼接。
得到的模型如下:
白色水杯
我们可以用标记点模式扫描白色的水杯。
扫描设置:小物体,高质量,标记点模式,分辨率Resolution = 0.3mm.
Ferret扫描仪,在阳光照度小于30k lux的情况,可以在户外进行扫描。
注意事项
(1)尽量在没有太阳直射的情况下进行扫描。如有可能,请在早晨或者黄昏,太阳不强的时候扫描。
(2)太阳光很强时,如果能用伞遮挡阳光,对于扫描是有帮助的。
户外扫描教程:
https://www.youtube.com/watch?v=7wRZUl936BY
